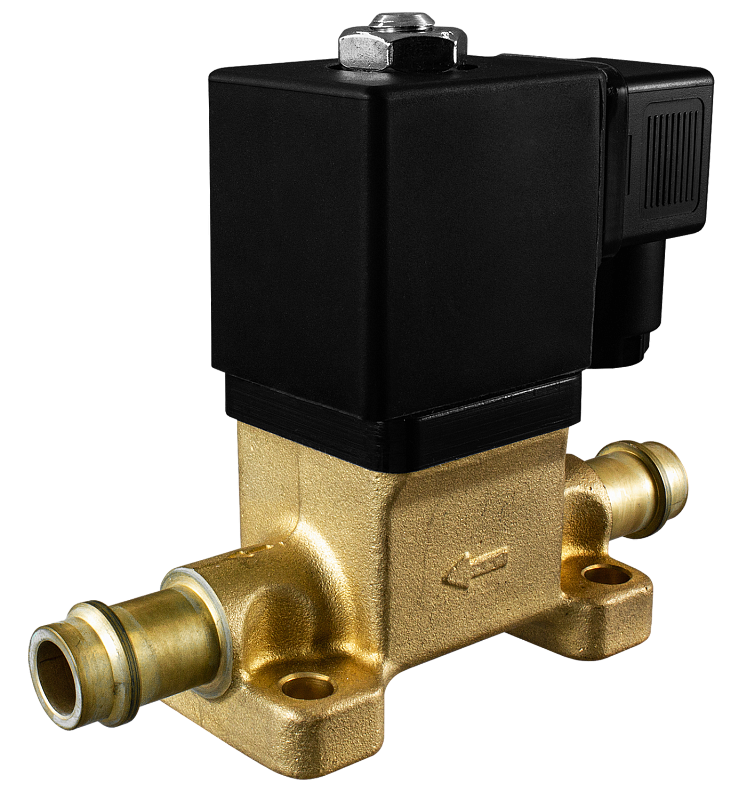

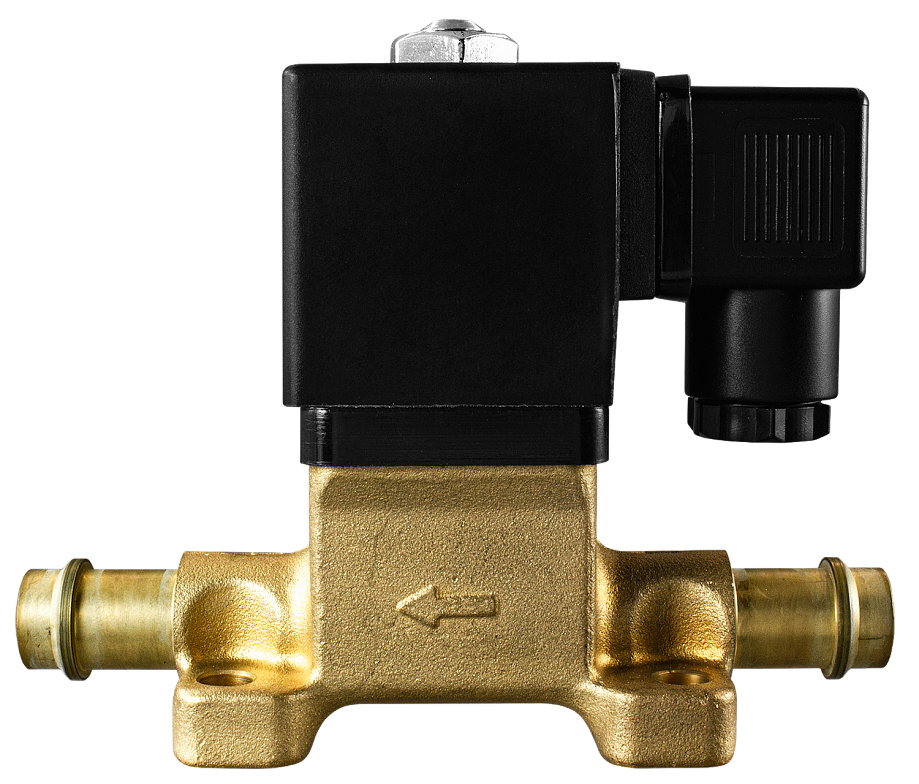

Клапан нормально закрытый AR-2N11 (AR-YCQ)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, охлаждающая жидкость
Температура рабочей среды: −40...+120°С
Рабочее давление: 0...1,2 МПа
Диаметр условного прохода: 10 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: 2 штуцера ∅ 14 мм

Является аналогом:

Производитель	Ceme
Модель/серия	Серия 55

В закладки

6 188 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2N11 (AR-YCQ) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Вибростойкий клапан
Для систем охлаждения автомобилей и т. д.
Пониженное энергопотребление
Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, охлаждающая жидкость
Материал	Корпуса	Латунь
	Уплотнения	EPDM
Температура рабочей среды		−40...+120°С
Рабочее давление		0...1,2 МПа
Диаметр условного прохода		10 мм
Присоединение		2 штуцера ∅ 14 мм
Катушка		S21B, DIN 43650A (S22B, выводные провода 51 см)
Питание		=24 В, =12 В
Мощность		18 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2N11-10-d14-CBE	10	3,84	2 штуцера ∅ 14 мм	0,0	1,2	830

Расшифровка обозначения на примере клапана AR-2N11-10-d14-XYZ:
AR-2N11 – модель клапана.
10 – диаметр условного прохода в мм.
14 – диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.

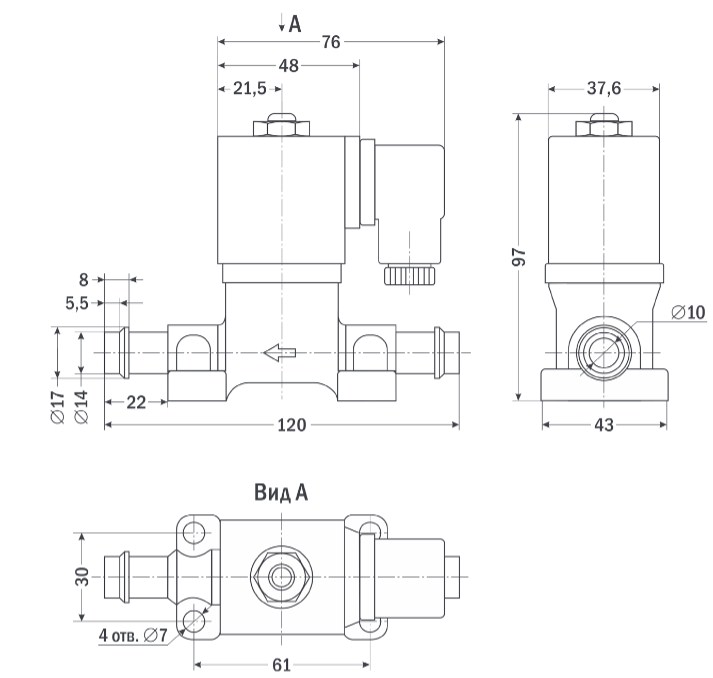

Габаритные размеры

Версия: 2022-05-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.56 Мб

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
S21B S22B	=24 =12

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
E57825	S21B	=12	Со склада	6188 руб. – +
E57826	S22B	=12	Со склада	6188 руб. – +

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
E57823	S21B	=24	Под заказ к 2025.07.01	6188 руб. – +
E57825	S21B	=12	Со склада	6188 руб. – +
E57824	S22B	=24	120 дней	6188 руб. – +
E57826	S22B	=12	Со склада	6188 руб. – +

Отзывы на этот товар пока отсутствуют.
