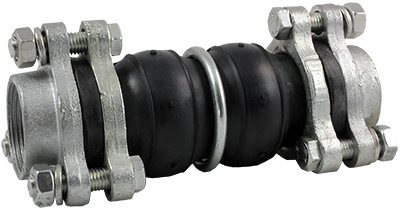

Компенсатор антивибрационный (вибровставка) АВК-3

Компенсатор антивибрационный фланцевый (вибровставка) для компенсации температурных и рабочих смещений соединяемых трубопроводов, а также для снижения уровня вибрации и шума, создаваемых другим оборудованием в системе (насосами, компрессорами)

Рабочая среда: вода, горячая вода, воздух, жидкости и газы, не агрессивные к материалам вибровставки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Температура рабочей среды: −30...+120°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...80 мм
Материалы: резина EPDM (гибкая вставка), нейлоновый корд (армирование), ковкий чугун (резьбовое присоединение)
Присоединение: резьбовое ½"...3"

В закладки

от 840 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Антивибрационные компенсаторы (вибровставки) относятся к вспомогательной трубопроводной арматуре и монтируются на всасывающих и напорных линиях насосных установок. Вибровставки АВК-3 служат для компенсации температурных и рабочих смещений соединяемых трубопроводов, а также для снижения уровня вибрации и шума, создаваемых другим оборудованием в системе (насосами, компрессорами). Вибровставки могут устанавливаться с целью облегчения монтажа и демонтажа запорной арматуры, а также вместо нее на период ремонта. Использование вибровставок значительно продлевает срок службы трубопроводной системы.

Вибровставки применяются в различных областях, где в качестве рабочей среды используются жидкие среды: в питьевом и оборотном водоснабжении, теплоснабжении, водяном пожаротушении. Также вибровставки используются для электрической развязки металлических трубопроводов.

Особенности:

Снижение уровня вибрации и шума
Поглощение части энергии гидравлических ударов
Компенсация продольных и поперечных смещений трубопровода
Компенсация изгибов трубопровода
Простая и надежная конструкция
Легкость монтажа

Следует учитывать:

Вибровставка является неремонтируемым изделием и подлежит замене при потере прочности и герметичности

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, жидкости и газы, не агрессивные к материалам вибровставки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Материал	Гибкая вставка – резина EPDM Армирование – нейлоновый корд Резьбовое присоединение – ковкий чугун
Температура рабочей среды	−30...+120°С
Рабочее давление	0,0...1,6 МПа
Испытательное давление	2,4 МПа
Диаметр условного прохода	15...80 мм
Присоединение крана	Резьбовое ½"...3"

Модификации:

Модель	Ду, мм	Присоединение	Осевое сжатие (L1), мм	Осевое растяжение (L2), мм	Боковое отклонение (L3), мм	Угловое отклонение (A°)
АВК-3-015	15	½"	22	5...6	22	45°



АВК-3-040	40	1½"

АВК-3-065	65	2½"
АВК-3-080	80	3"

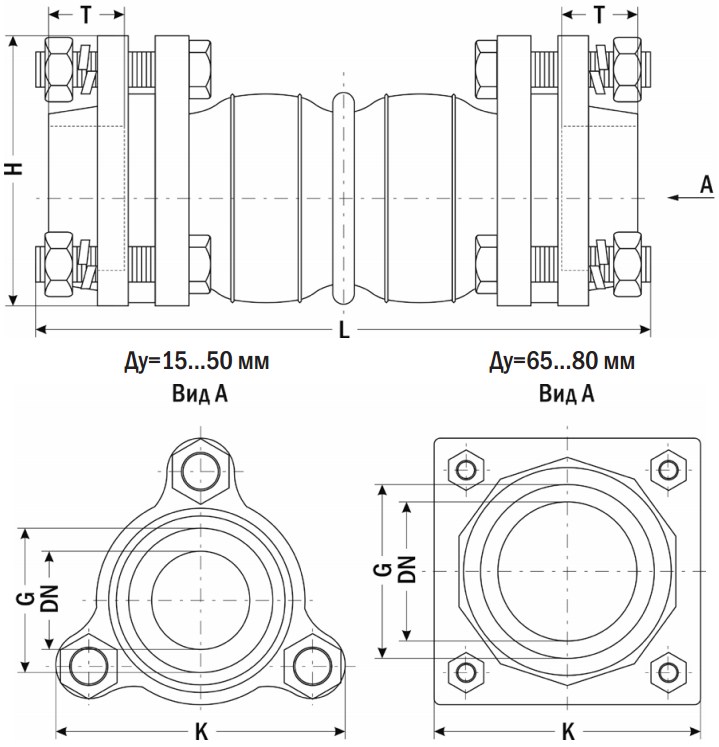

Габаритные размеры

Модель вибровставки	DN	G	Размеры, мм				Вес, кг
Модель вибровставки	DN	G	H	K	L	T	Вес, кг
АВК-3-015	15	½"	64	70	198	28	0,94
АВК-3-040	40	1½"	89	95	203	29	1,8
АВК-3-065	65	2½"	103	103	255	35	3,48
АВК-3-080	80	3"	113	113	284	46	4,89

Версия: 2018-09-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.09.2018	0.5 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 40 65 80

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
M10034	15	Со склада	840 руб. – +
M10035	40	Со склада	1650 руб. – +
M10036	65	Со склада	3120 руб. – +
M10037	80	Со склада	4080 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
M10034	15	Со склада	840 руб. – +
M10035	40	Со склада	1650 руб. – +
M10036	65	Со склада	3120 руб. – +
M10037	80	Со склада	4080 руб. – +

Отзывы на этот товар пока отсутствуют.
