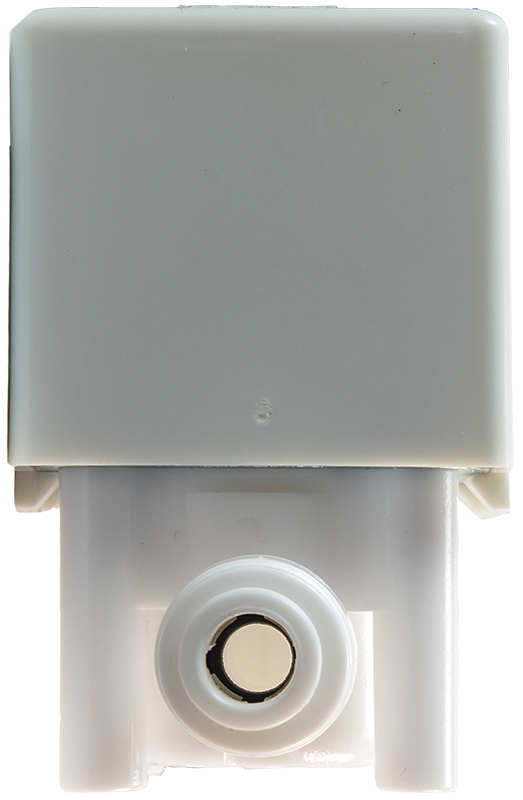

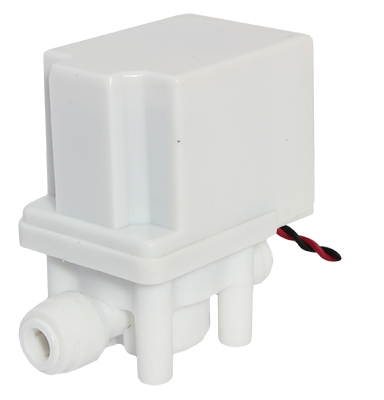

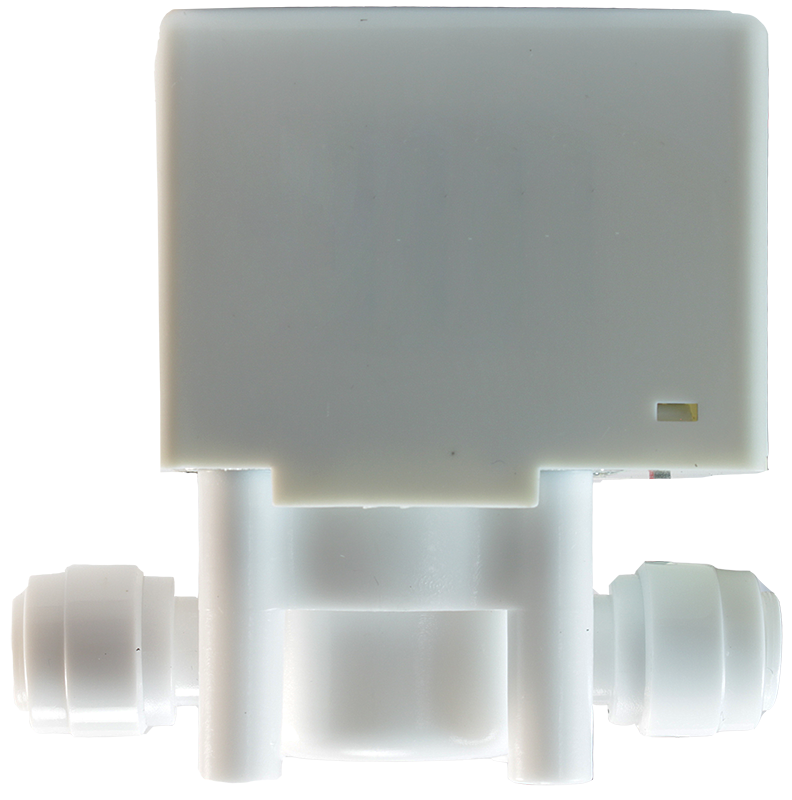

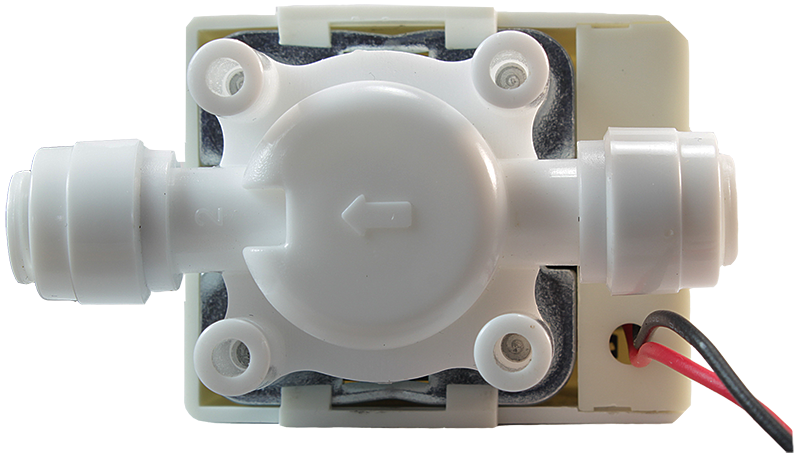

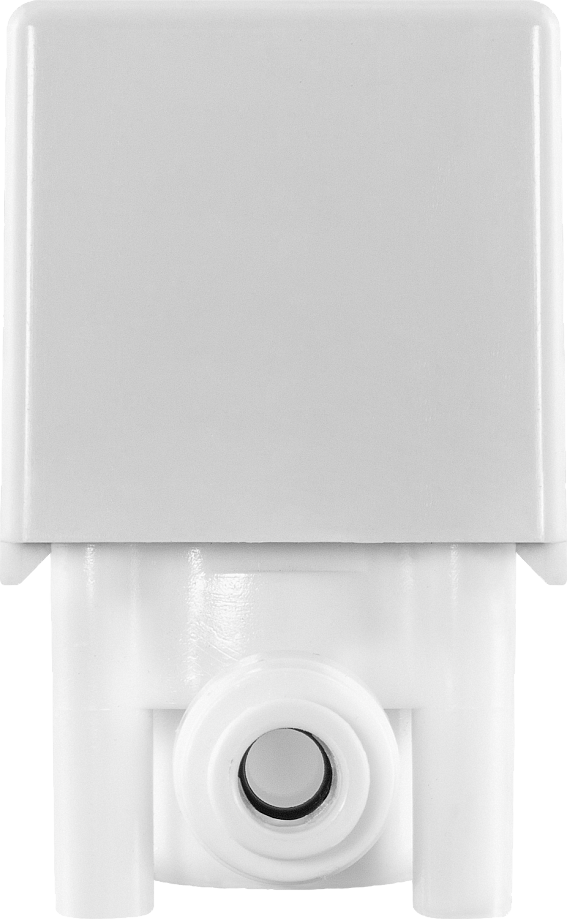

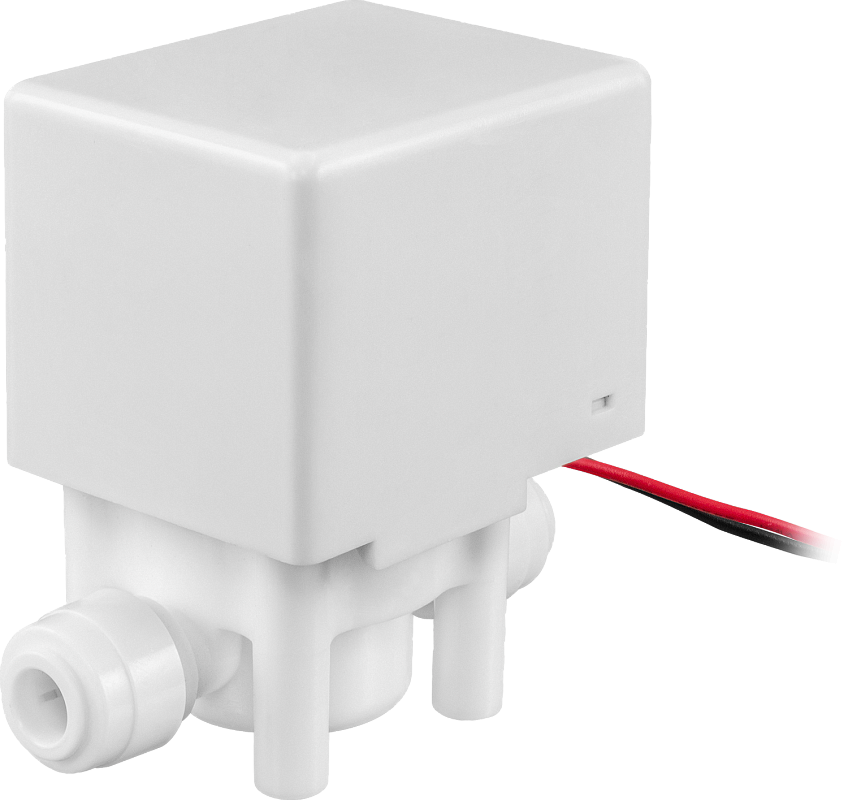

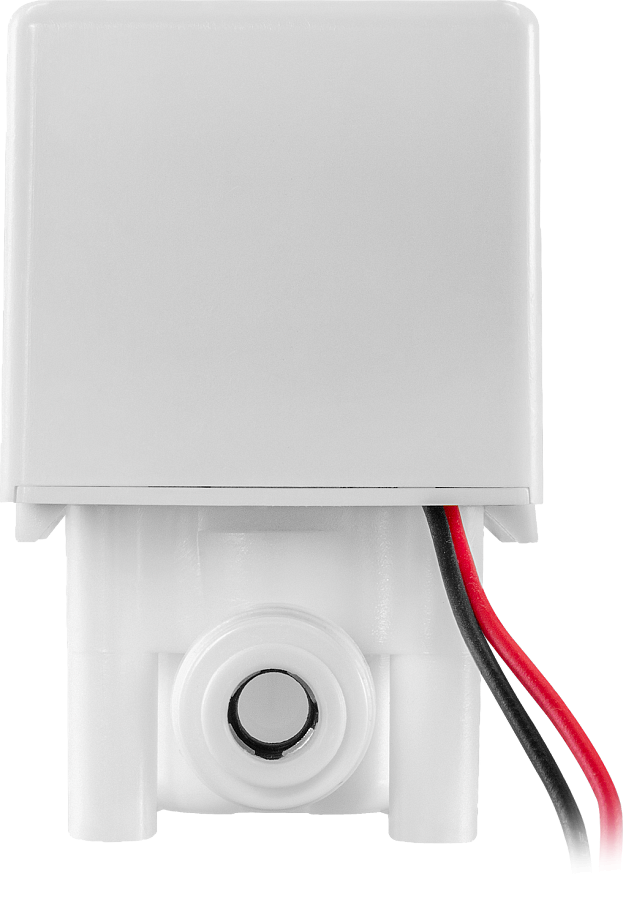

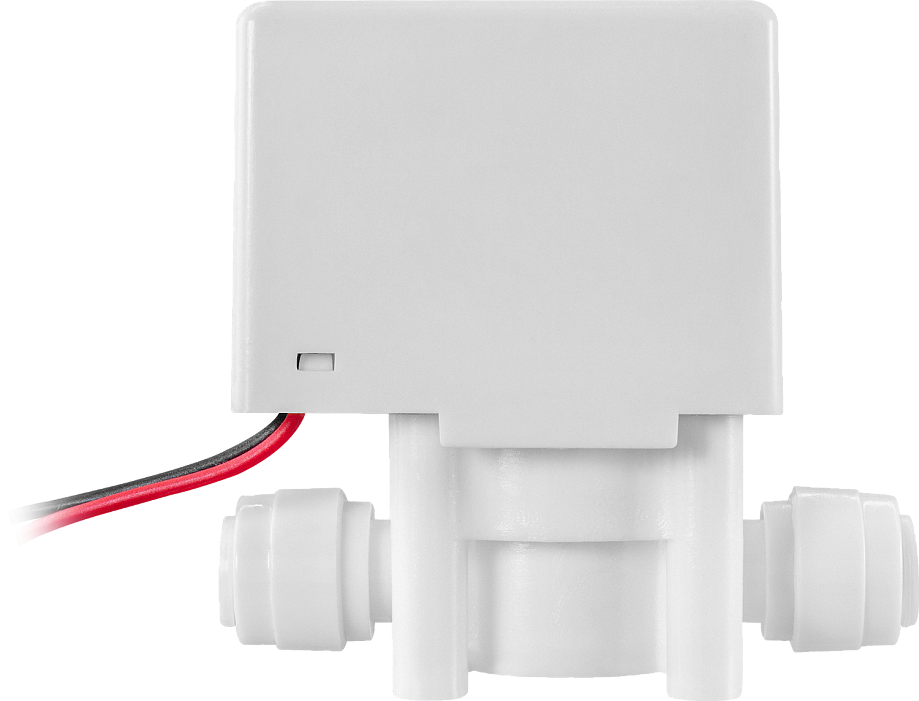

Клапан нормально закрытый AR-YCWS10-01SQ

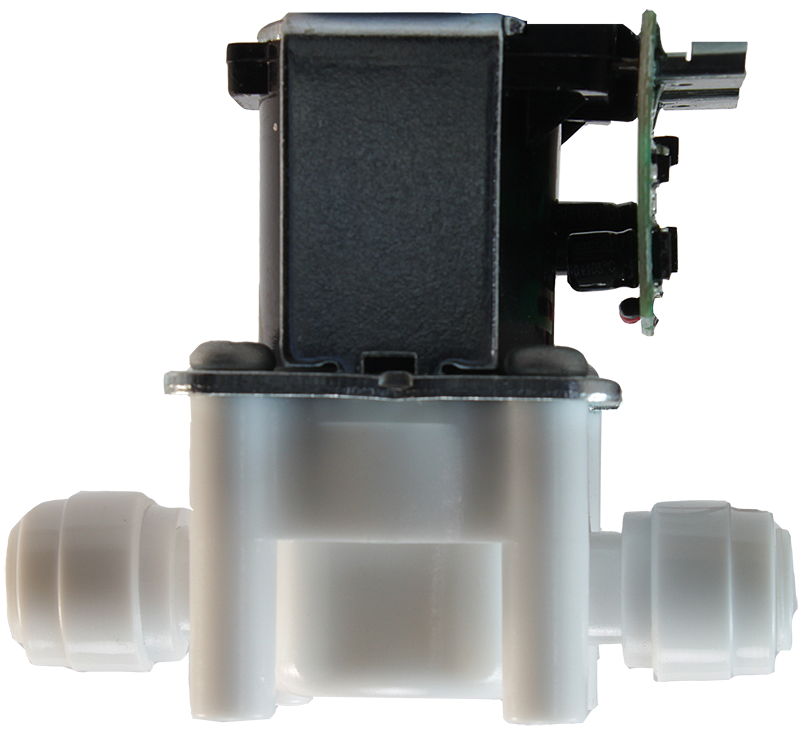

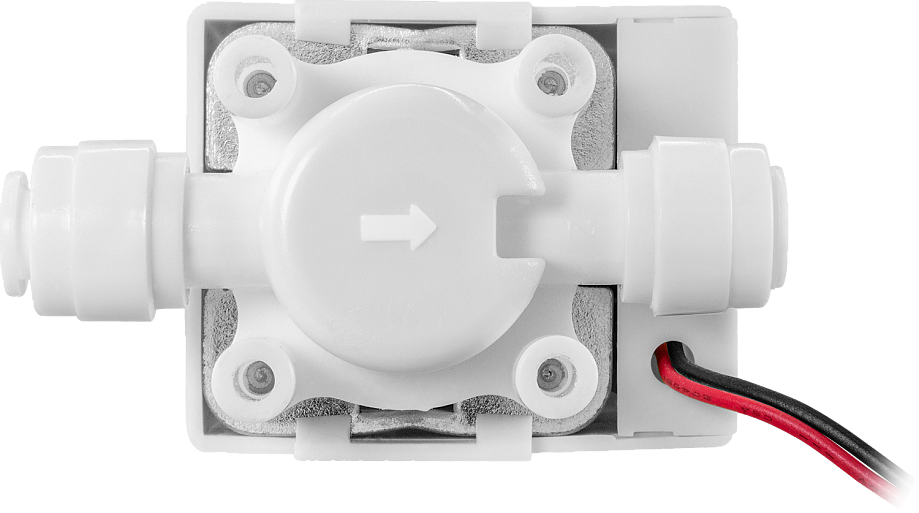

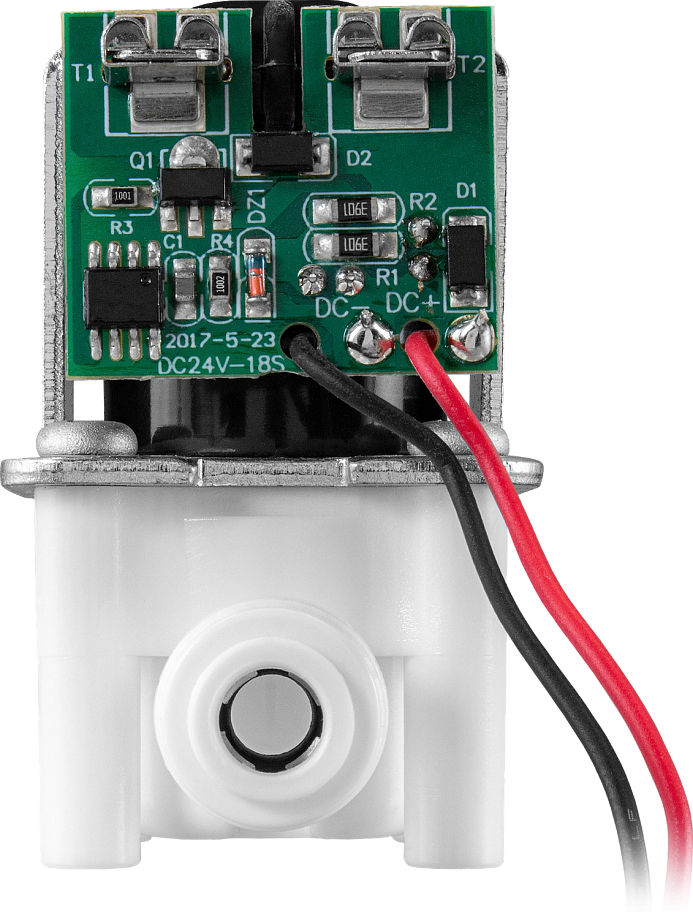

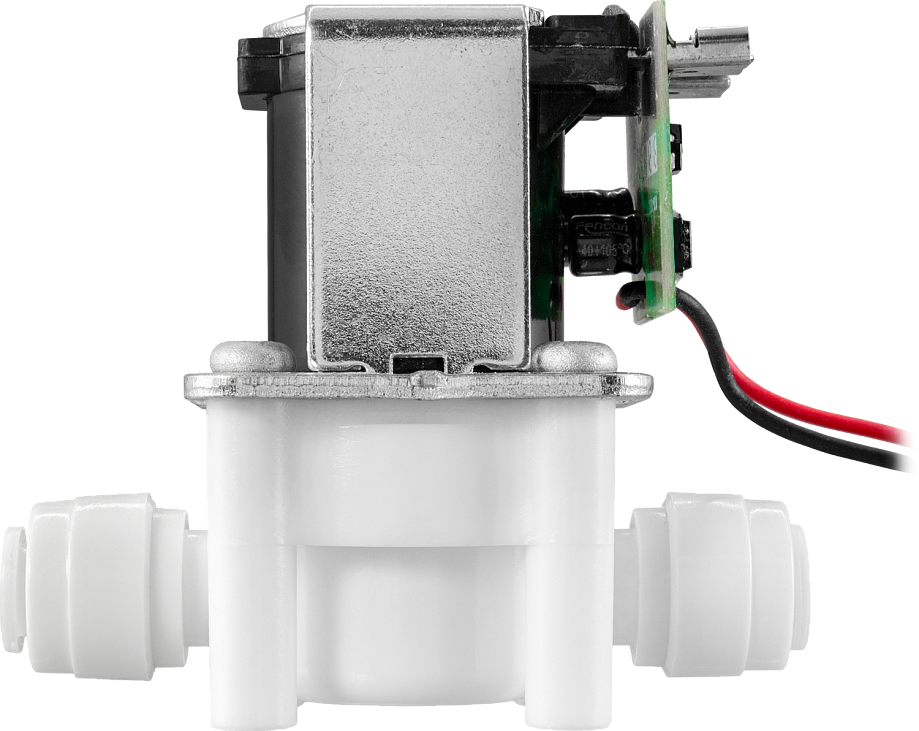

Клапан YCWS10-01S с катушкой SA41B без кожуха

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Является аналогом:

Производитель	Ceme
Модель/серия	Серия V7

В закладки

1 094 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-01SQ предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS10-01S
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах

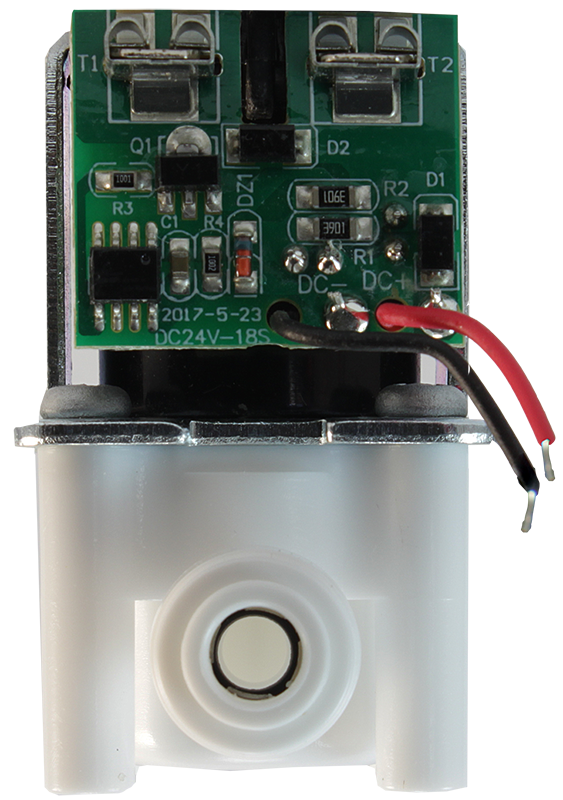

Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открывается и спустя 18 с автоматически закрывается
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Полиацеталь
	Уплотнения	NBR
Температура рабочей среды		−10...+80°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		5 мм
Присоединение		Быстроразъемное ∅ 6 мм
Катушка		SA41B, IP20 Выводные провода 26 см
Питание*		=36 В, =24 В, =12 В, =6 В
Мощность		5 Вт (DC)

* Работа клапана с катушками на другие напряжения не гарантируется.
Установка катушек с другим напряжением возможна только под ответственность заказчика.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Питание, В	Вес, г
AR-YCWS10-01SQ-5-d6-CLN	5	0,85	быстроразъемное ∅ 6 мм	0,02	0,8	SA41B	=36 В, =24 В, =12 В, =6 В	130

Расшифровка обозначения клапана AR-YCWS10-01SQ-5-d6-CLN:
AR-YCWS10-01SQ – модель клапана.
5 – диаметр условного прохода в мм.
d6 – диаметр присоединения в мм.
X – присоединение: C – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.

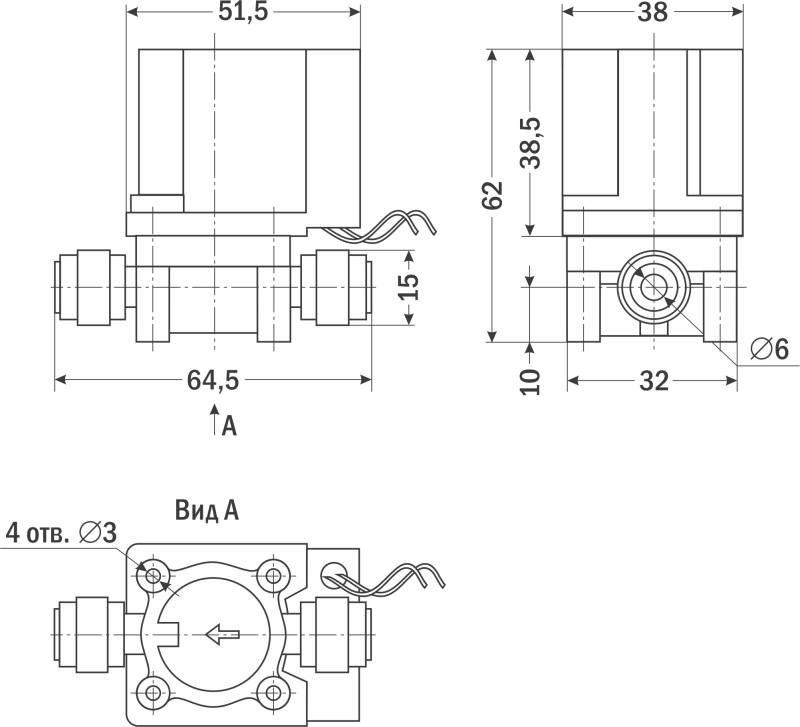

Габаритные размеры

Версия: 2023-12-05-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.53 Мб
