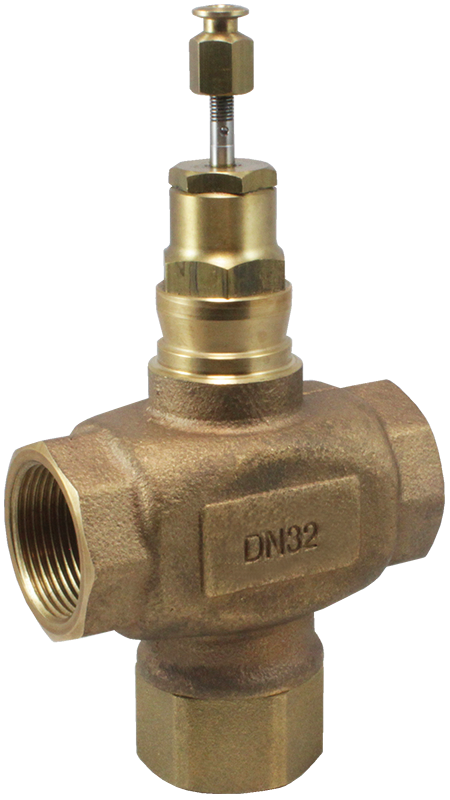

Кран трехходовой линейный универсальный КЗРЛ-223

Арт: N20547

Кран линейный трехходовой универсальный для управления потоком рабочей среды в трубопроводе

В закладки

26 578 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Трехходовой линейный кран КЗРЛ-223 предназначен для управления потоком рабочей среды в трубопроводе. Используется в сочетании с электроприводом в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.

Особенности:

Работа при высоком давлении до 2 МПа
Т-тип: смесительный или переключающий
Плавное регулирование потока рабочей среды
Уплотнение запорного элемента: металл по металлу
Высокая герметичность
Надежность и простота конструкции
Удобство в эксплуатации и обслуживании
Долгий срок службы
Является аналогом крана Honeywell V5013P

Принцип действия:

Линейный кран КЗРЛ-223 представляет собой конструкцию запорной арматуры, затвор которой выполнен в форме двойного узкого конусного цилиндра. На кран устанавливается электропривод, осуществляющий перемещение штока вверх-вниз.

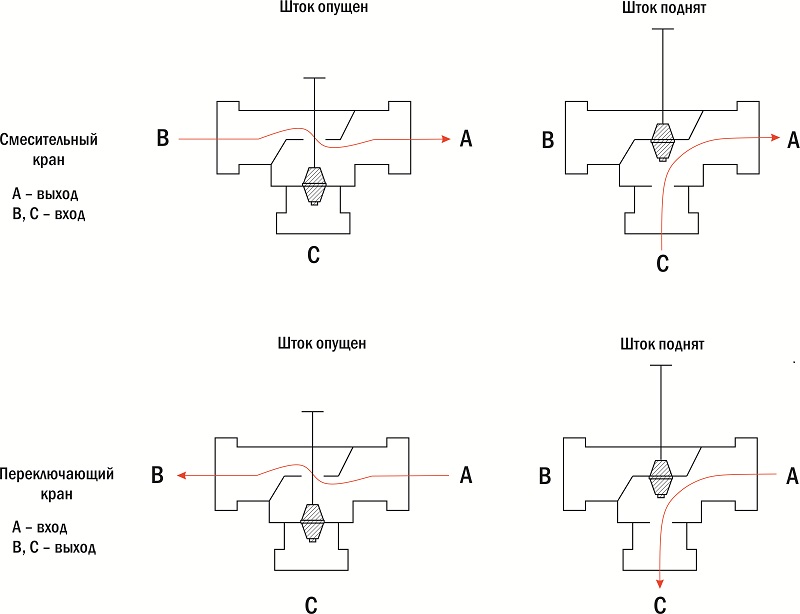

При движении вниз шток плавно перемещается по седлу открывая верхнее основное отверстие и перекрывая нижнее (см. схему ниже). При движении вверх наоборот перекрывается верхнее основное отверстие, открывая проход для рабочей среды через нижнее.
Благодаря конической форме затвора возможна плавная регулировка потока рабочей среды в трубопроводе.
В зависимости от схемы подключения портов кран КЗРЛ-223 может работать как переключающий или как смесительный.

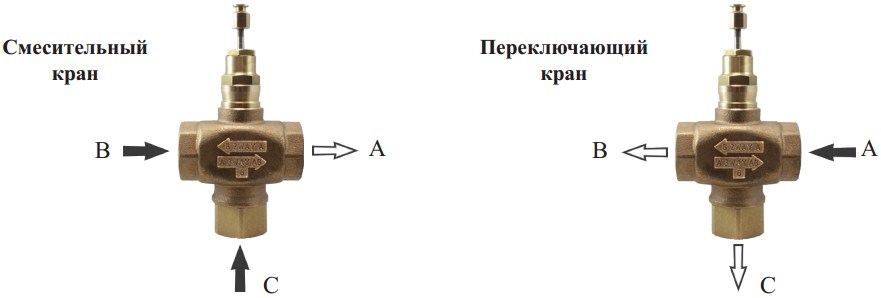

Варианты подключения крана Т-типа:

Технические характеристики:

Параметр	Значение
Тип	Универсальный (T-тип)
Рабочая среда	Вода, горячая вода
Материал корпуса/затвора	Латунь
Температура рабочей среды	+2...+170°С
Рабочее давление	0...2,0 МПа при +2...+120°С 0...1,28 МПа при +120...+170°С
Диаметр условного прохода	32 мм
Присоединение крана	Резьбовое G1¼"
Вес	1670 г

Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Модификации:

Модель крана	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа
КЗРЛ-223-32-1.1/4-GBM	32	16	1¼"	0	2,0 (1,28)

Расшифровка обозначения крана КЗРЛ-223-32-1.1/4-XYZ:
КЗРЛ-223 – модель крана;
32 – диаметр условного прохода в мм;

1.1/4 – размер резьбы в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь;
Z – материал уплотнения: M – металл по металлу.

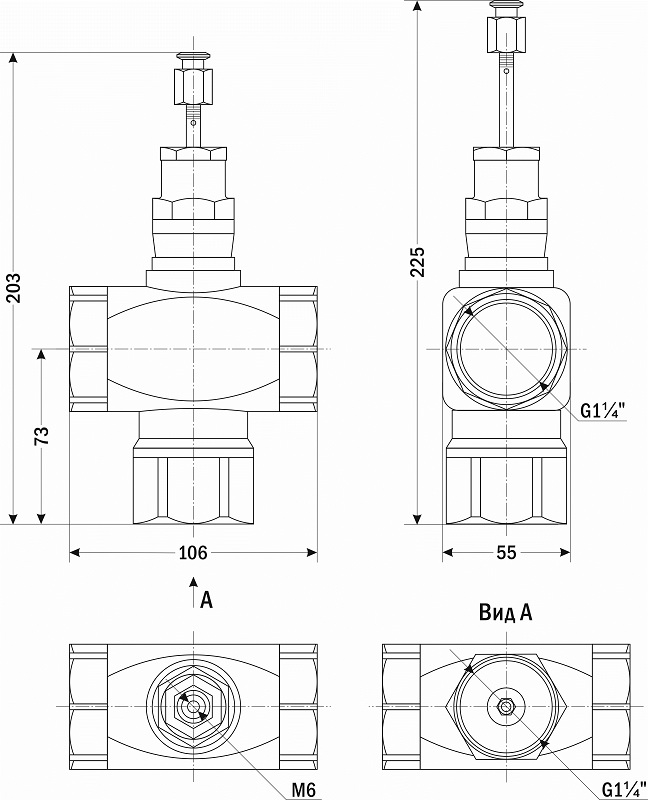

Габаритные размеры

Версия: 2022-12-28-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.01.2023	0.64 Мб
