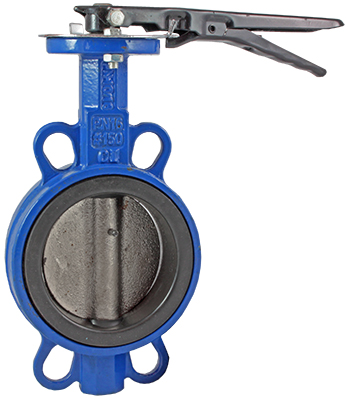

Дисковый поворотный затвор с ручным управлением КР-Б4

Дисковый поворотный затвор с ручным управлением для перекрытия и регулирования потока рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла, жидкости, не агрессивные к материалам затвора, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Температура рабочей среды: −30...+120°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 150...300 мм
Материалы: чугун (корпус затвора), чугун с хромированным покрытием (диск), EPDM (уплотнение)
Присоединение: межфланцевое W6"...W12"

В закладки

от 2 265 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Дисковый поворотный затвор КР-Б4 предназначен для управления потоком рабочей среды в трубопроводе. Дисковые поворотные затворы широко применяются в системах
тепло- и водоснабжения, вентиляции и кондиционирования, а также в химической, фармацевтической, металлургической, нефтегазовой, пищевой и других отраслях промышленности.

Особенности:

Возможность использования для перекрытия потока рабочей среды большой вязкости
Высокая герметичность, если в системе не присутствует избыточное давление
Ручное управление затвором
Простая и надежная конструкция
Удобство монтажа
Долгий срок службы
Затвор может быть установлен между фланцами стандарта DIN

Следует учитывать:

Затвор не применяется для сред с крупнодисперсными и кристаллизующимися включениями

Принцип действия: Конструкция дискового поворотного затвора КР-Б4 включает в себя минимум сложных элементов: корпус с проходным отверстием, в котором установлено съемное уплотнительное седло с закрепленным в нем поворачивающимся плоским диском. Приведение диска в действие осуществляется с помощью рукоятки, расположенной вверху корпуса перпендикулярно проходному отверстию. Рукоятка оснащена специальными фиксирующими бороздками для того, чтобы частичное открытие или закрытие затвора было более удобно реализовано. В самом корпусе затвора не имеется никаких полостей, поэтому его засорение сведено к минимуму. В силу такой конструкции при повороте диск всегда остается в центре потока рабочей среды, проходящей сквозь затвор, поэтому создается определенный коэффициент гидравлического сопротивления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, масла, жидкости, не агрессивные к материалам затвора, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Материал	Корпуса затвора: чугун Диска: чугун с хромированным покрытием Уплотнения: EPDM
Температура рабочей среды	−30...+120°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	150...300 мм
Присоединение крана	Межфланцевое W6"...W12"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, г
КР-Б4-150 WHE	150	1690	W6"	5800
КР-Б4-200 WHE	200	2850	W8"	11 020
КР-Б4-250 WHE	250	4390	W10"	17 000
КР-Б4-300 WHE	300	6490	W12"	23 000

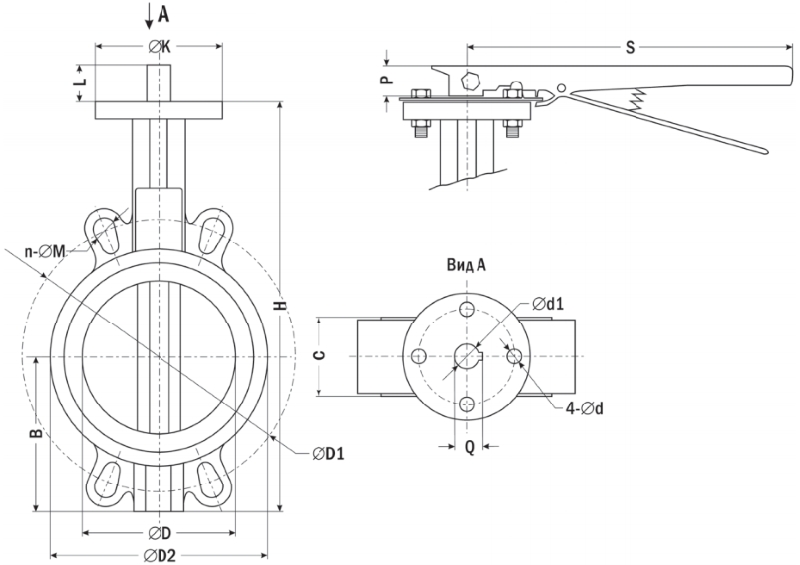

Габаритные размеры

Размеры, мм	КР-Б4, Ду, мм
Размеры, мм	-150	-200	-250	-300
B	134	170	205	240
C	59	60	72	85
∅ D	155	205	257	305
∅ D1	235	285	355	415
∅ D2	208	262	325	370
4−∅ d	11	13	12	13
∅ d1	19	21,7	28,4	31,2
H	343	434	473	555
∅ K	88	115	115	150
L	30	36	38	36
n-∅M	4-23	4-31	4-24	4-28
P	24	30	30	30
Q	20	23	31	35
S	261	354	354	503

Версия: 2018-09-19-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.09.2018	0.42 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
150 200 250 300

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61592	150	Со склада	2265 руб. – +
O61593	200	Со склада	4587 руб. – +
O61594	250	Со склада	7288 руб. – +
O61595	300	Со склада	11192 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61592	150	Со склада	2265 руб. – +
O61593	200	Со склада	4587 руб. – +
O61594	250	Со склада	7288 руб. – +
O61595	300	Со склада	11192 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

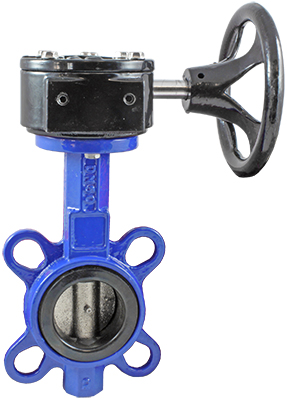

Редуктор РЗШ
