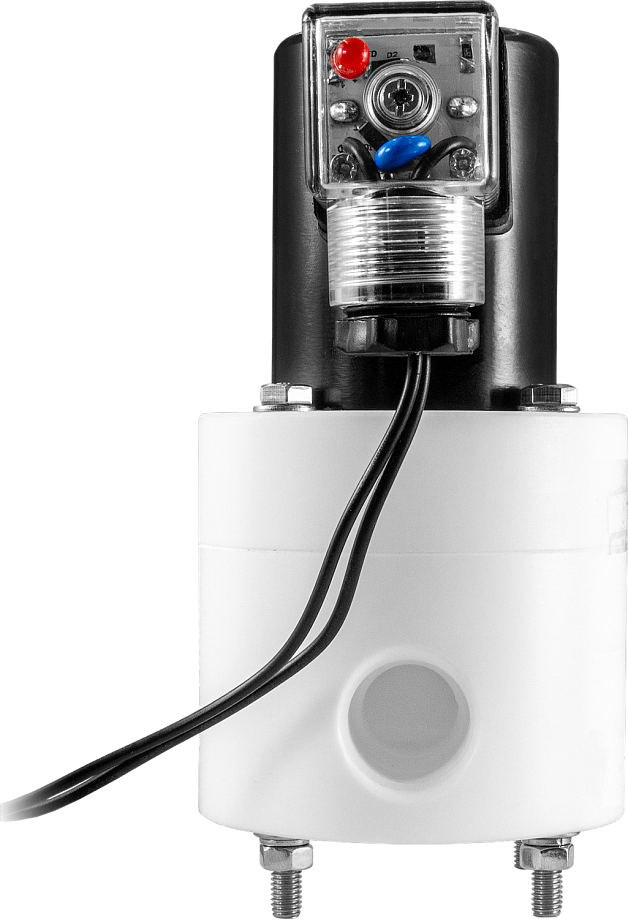

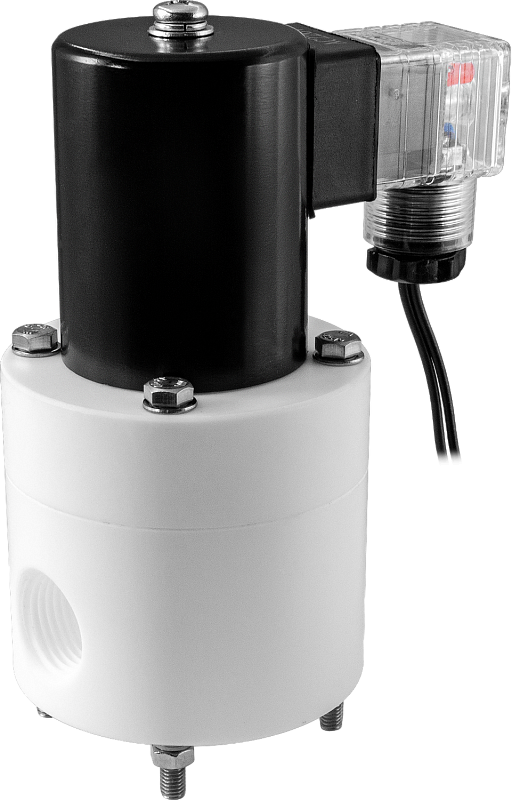

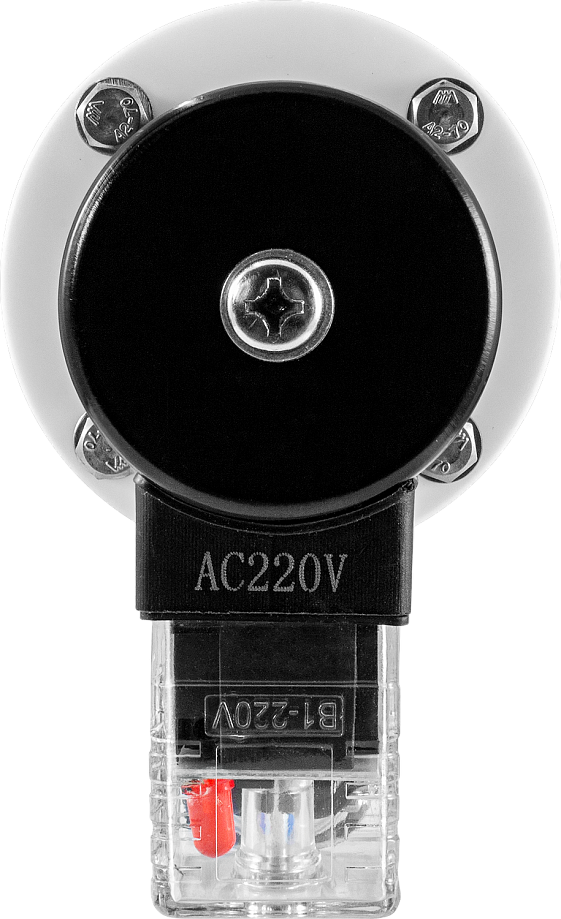

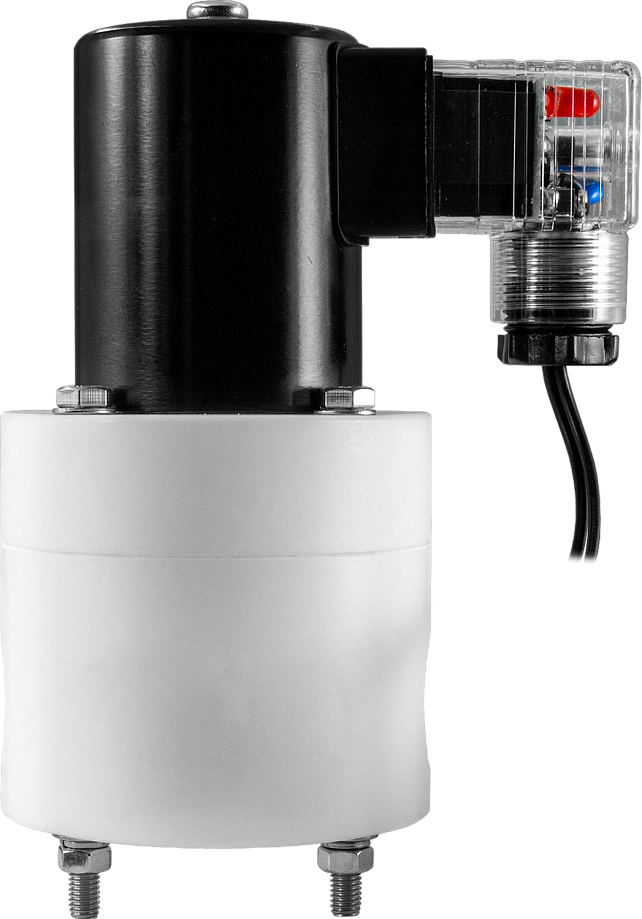

Клапан нормально закрытый AR-3T41 (AR-YCFP41)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред предназначен для управления потоком рабочей среды в трубопроводе

Рабочая среда: концентрированные щелочи, кислоты, соли
Температура рабочей среды: −30...+180°С
Рабочее давление: 0,01...0,6 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: PTFE
Материал уплотнения: PTFE
Присоединение: резьбовое G½", G¾", G1", G1¼", G1½", G2"

В закладки

от 28 461 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (19)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-3T41 (AR-YCFP41) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислот при высоких температурах до +180°С
Изолированный от рабочей среды поршень
Длительный срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Концентрированные щелочи, кислоты, соли
Материал	Корпуса: PTFE Уплотнения: PTFE
Температура рабочей среды	−30...+180°С
Рабочее давление	0,01...0,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½", G¾", G1", G1¼", G1½", G2"
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
15...25	AS13B IP54	15 ВА	V	V	V
15...25	AS13B IP54	16 Вт				V	V
32...40	AS16B IP54	5 ВА	V	V	V
	AS16B IP54	28 Вт				V	V
	AS17B IP54	5 ВА	V	V	V
	AS17B IP54	28 Вт				V	V
50	AS15H IP65	10 ВА	V	V	V
50	AS15H IP65	25 Вт				V	V

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-3T41-15-1/2-GPP	15	3,6	½"	0,01	0,6	1120
AR-3T41-20-3/4-GPP	20	5	¾"			1360
AR-3T41-25-1-GPP	25	7,3	1"			1770
AR-3T41-32-1.1/4-GPP	32	11,1	1¼"			3000
AR-3T41-40-1.1/2-GPP	40	15,4	1½"			4500
AR-3T41-50-2-GPP	50	32,4	2"			6500

Расшифровка обозначения на примере клапана AR-3T41-15-1/2-XYZ:
AR-3T41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE.

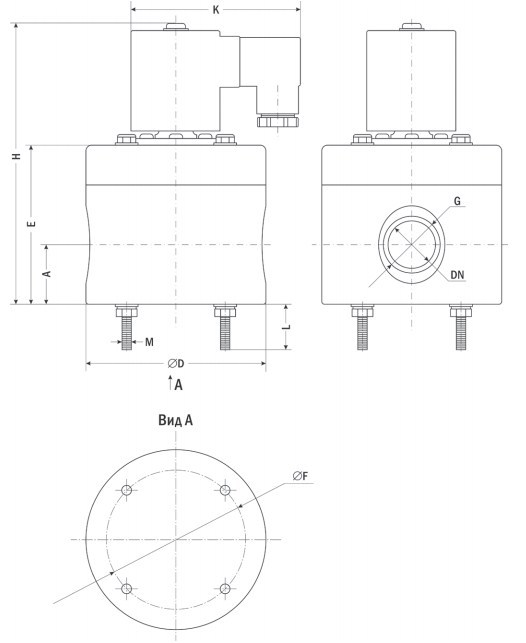

Габаритные размеры

Размер, мм	AR-3T41, Ду, мм
Размер, мм	15	20	25	32	40	50
A	19	23	32	31	33,5	43
∅ D	70	80	95	120	130	150
DN	15	20	25	32	40	50
E	65,5	74	84	110	113	140
∅ F	58	67	75	98	106	116
G	½"	¾"	1"	1¼"	1½	2"
H	132	140	175	200	220	249
K	89	89	89	90	90	109
L	11	12	25	18	20	20
M	M5	M6	M6	M8	M8	M10

Версия: 2022-05-06-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.43 Мб

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20 25 32 40 50	AS13B AS15H AS16B AS17B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E80683	15	AS13B	~220	Со склада	28461 руб. – +
E80691	15	AS13B	~110	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80699	15	AS13B	~24	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80707	15	AS13B	=24	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80715	15	AS13B	=12	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80684	20	AS13B	~220	Со склада (комплектация 1..72 часа)	35276 руб. – +
E80692	20	AS13B	~110	Со склада (комплектация 1..72 часа)	35376 руб. – +
E80700	20	AS13B	~24	Со склада	35376 руб. – +
E80708	20	AS13B	=24	Со склада (комплектация 1..72 часа)	35376 руб. – +
E80716	20	AS13B	=12	Со склада (комплектация 1..72 часа)	35376 руб. – +
E80685	25	AS13B	~220	Со склада	44897 руб. – +
E80693	25	AS13B	~110	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80701	25	AS13B	~24	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80709	25	AS13B	=24	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80717	25	AS13B	=12	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80695	32	AS16B	~110	Со склада (комплектация 1..72 часа)	65841 руб. – +
E80689	32	AS17B	~220	Со склада	65741 руб. – +
E80721	32	AS17B	=12	Со склада (комплектация 1..72 часа)	65841 руб. – +
E80702	50	AS15H	~24	Со склада	148419 руб. – +

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E80683	15	AS13B	~220	Со склада	28461 руб. – +
E80691	15	AS13B	~110	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80699	15	AS13B	~24	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80707	15	AS13B	=24	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80715	15	AS13B	=12	Со склада (комплектация 1..72 часа)	28561 руб. – +
E80684	20	AS13B	~220	Со склада (комплектация 1..72 часа)	35276 руб. – +
E80692	20	AS13B	~110	Со склада (комплектация 1..72 часа)	35376 руб. – +
E80700	20	AS13B	~24	Со склада	35376 руб. – +
E80708	20	AS13B	=24	Со склада (комплектация 1..72 часа)	35376 руб. – +
E80716	20	AS13B	=12	Со склада (комплектация 1..72 часа)	35376 руб. – +
E80685	25	AS13B	~220	Со склада	44897 руб. – +
E80693	25	AS13B	~110	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80701	25	AS13B	~24	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80709	25	AS13B	=24	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80717	25	AS13B	=12	Со склада (комплектация 1..72 часа)	44997 руб. – +
E80687	32	AS16B	~220	Под заказ к 2025.07.01	65741 руб. – +
E80695	32	AS16B	~110	Со склада (комплектация 1..72 часа)	65841 руб. – +
E80703	32	AS16B	~24	120 дней	65841 руб. – +
E80711	32	AS16B	=24	120 дней	65841 руб. – +
E80719	32	AS16B	=12	120 дней	65841 руб. – +
E80689	32	AS17B	~220	Со склада	65741 руб. – +
E80697	32	AS17B	~110	120 дней	65841 руб. – +
E80705	32	AS17B	~24	120 дней	65841 руб. – +
E80713	32	AS17B	=24	Под заказ к 2025.07.01	65841 руб. – +
E80721	32	AS17B	=12	Со склада (комплектация 1..72 часа)	65841 руб. – +
E80688	40	AS16B	~220	Под заказ к 2025.07.01	92198 руб. – +
E80696	40	AS16B	~110	120 дней	92298 руб. – +
E80704	40	AS16B	~24	120 дней	92298 руб. – +
E80712	40	AS16B	=24	120 дней	92298 руб. – +
E80720	40	AS16B	=12	120 дней	92298 руб. – +
E80690	40	AS17B	~220	120 дней	92198 руб. – +
E80698	40	AS17B	~110	120 дней	92298 руб. – +
E80706	40	AS17B	~24	120 дней	92298 руб. – +
E80714	40	AS17B	=24	120 дней	92298 руб. – +
E80722	40	AS17B	=12	120 дней	92298 руб. – +
E80686	50	AS15H	~220	Под заказ к 2025.07.01	148319 руб. – +
E80694	50	AS15H	~110	120 дней	148419 руб. – +
E80702	50	AS15H	~24	Со склада	148419 руб. – +
E80710	50	AS15H	=24	120 дней	148419 руб. – +
E80718	50	AS15H	=12	120 дней	148419 руб. – +
