Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
|
Материал | Корпуса: никелированная латунь
Уплотнения: PTFE
|
Температура рабочей среды | −20...+150°С |
Рабочее давление | 0,0...4,0 МПа
|
Диаметр условного прохода | 15...25 мм |
Присоединение крана
| G½"...G1"
Резьба наружная-наружная |
Средний полный ресурс
| 55 000 циклов
|
Средняя полная наработка на отказ
| 25 000 циклов |
Ремонтопригодность
| Да
|
Класс по эффективному диаметру
| Полнопроходной
|
Способ управления | Ручное |
Условия эксплуатации
| −20...+60°С
0...60%RH
|
Класс герметичности затвора по ГОСТ | «А» |
Модификации:
Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Вес, г
|
VT.219.N.04
| 15
| 17,65
| G½"
| 175
|
VT.219.N.05 | 20 | 44,38 | G¾" | 278 |
VT.219.N.06
| 25
| 72,17
| G1" | 429
|

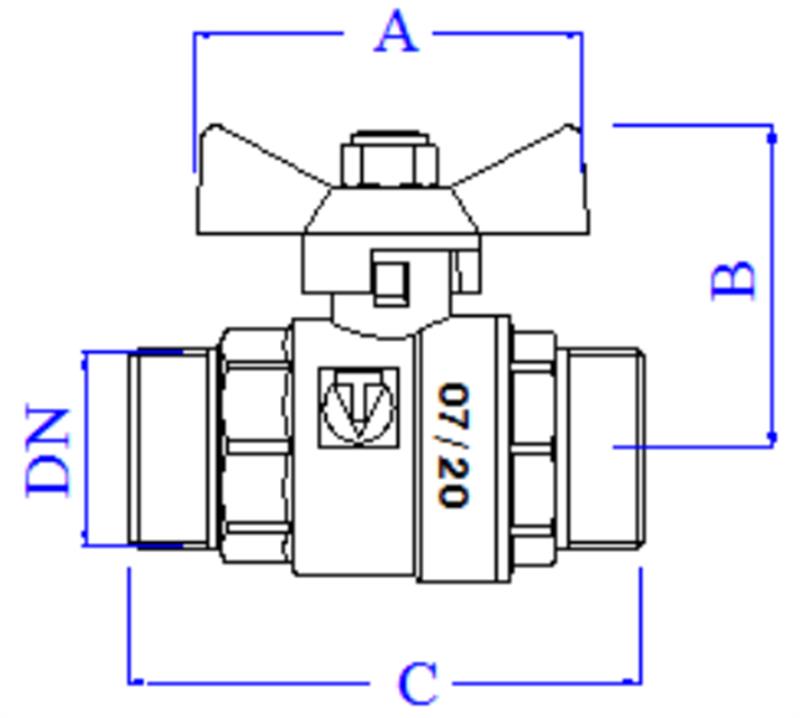

Габаритные размеры |
|
Ду, мм
| DN
| A, мм
| B, мм | C, мм |
15
| G½" | 89,5
| 39
| 63,5
|
20
| G¾" | 89,5
| 44,5
| 70
|
25
| G1" | 105
| 50
| 76
|

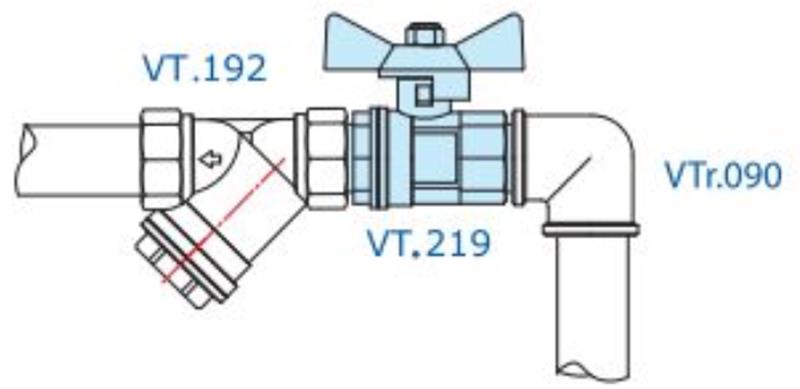

Пример применения
|
|
Версия: 2021-06-07-ШАР
