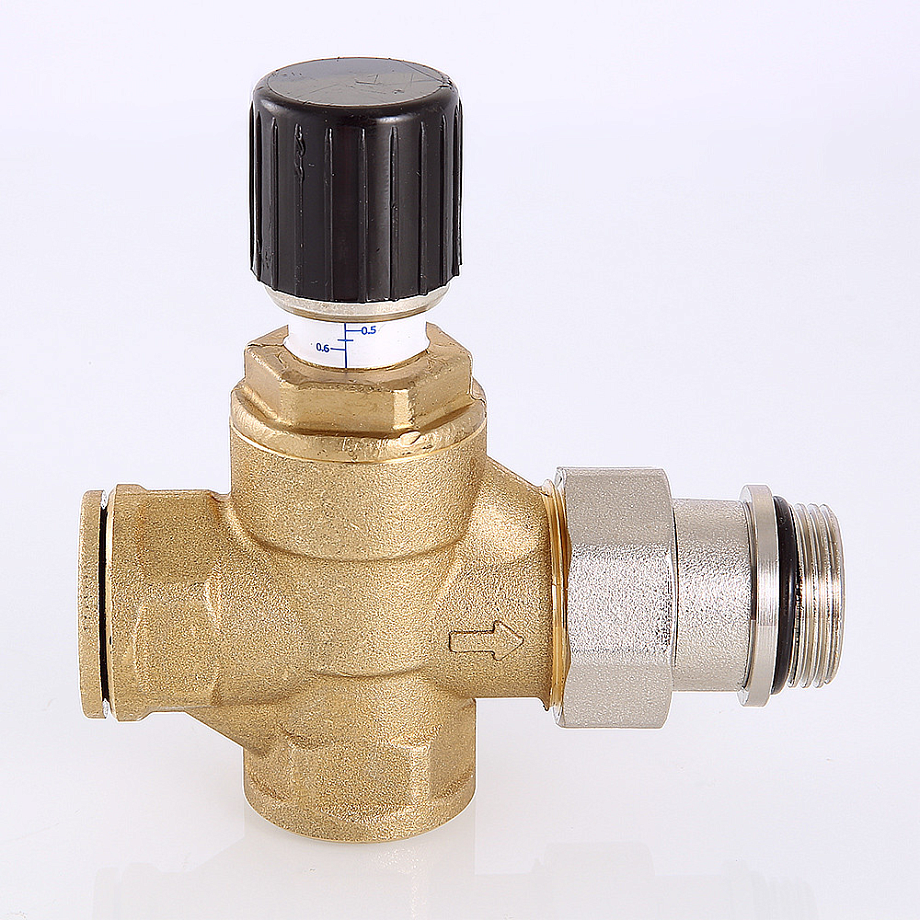

Клапан предназначен для использования в насосных гидравлических системах в качестве арматуры, перепускающей теплоноситель из подающего в обратный трубопровод по обводному участку (байпасу) при превышении настроечного значения перепада давлений
Особенности:
- Перепускной клапан обеспечивает постоянство расхода теплоносителя во вторичном контуре системы отопления независимо от расхода в петлях теплого пола
- Применение перепускного клапана защищает насос от работы «на закрытую задвижку», дает возможность сохранять циркуляцию теплоносителя даже при полностью перекрытых коллекторных петлях
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода и другие жидкие и газообразные среды, нейтральные по отношению к материалам клапана |
Материалы
| Горячепрессованная латунь (корпус, тарелка золотника), нержавеющая сталь (пружина), EPDM (уплотнительное кольцо)
|
Максимальная температура рабочей среды
| +120°С |
Рабочее давление | ≤ 1,0 МПа |
Диаметр условного прохода | 20 мм |
Присоединение
| G¾" |
Средний полный срок службы
| 25 лет
|

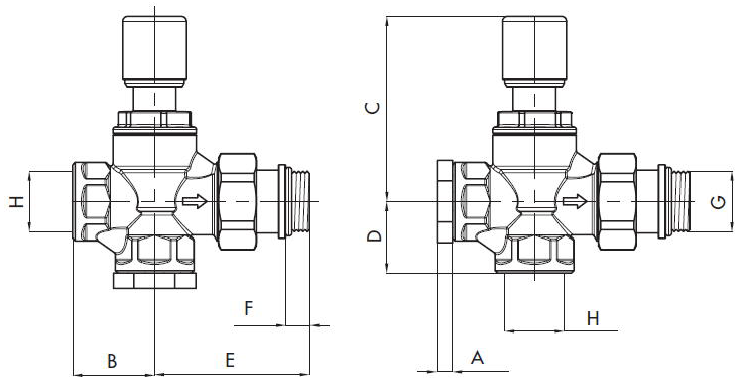

Габаритные размеры |
 |
А,мм
| В,мм | С,мм | D,мм | Е,мм | F,мм
| G | H | Вес,г |
6,5
| 34,5 | 77,5 | 30 | 68 | 10
| ¾" | ¾" | 520 |
Пример применения
|
 |
Версия: 2023-01-24-ЛВС
