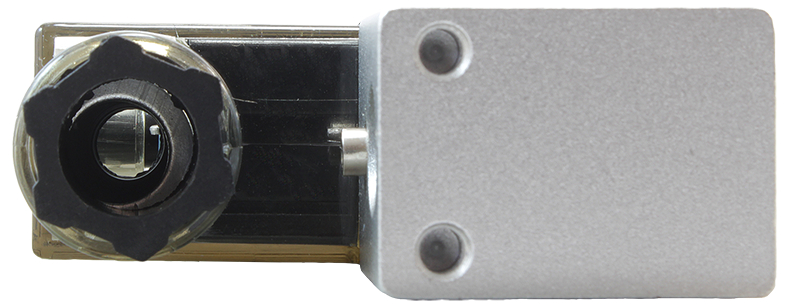

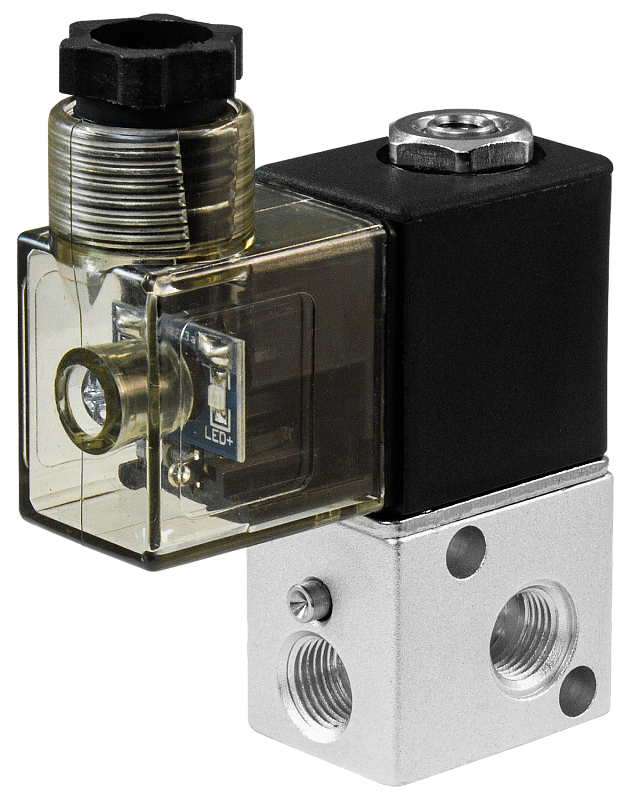

Электромагнитный пневмораспределитель РЭПВ-42

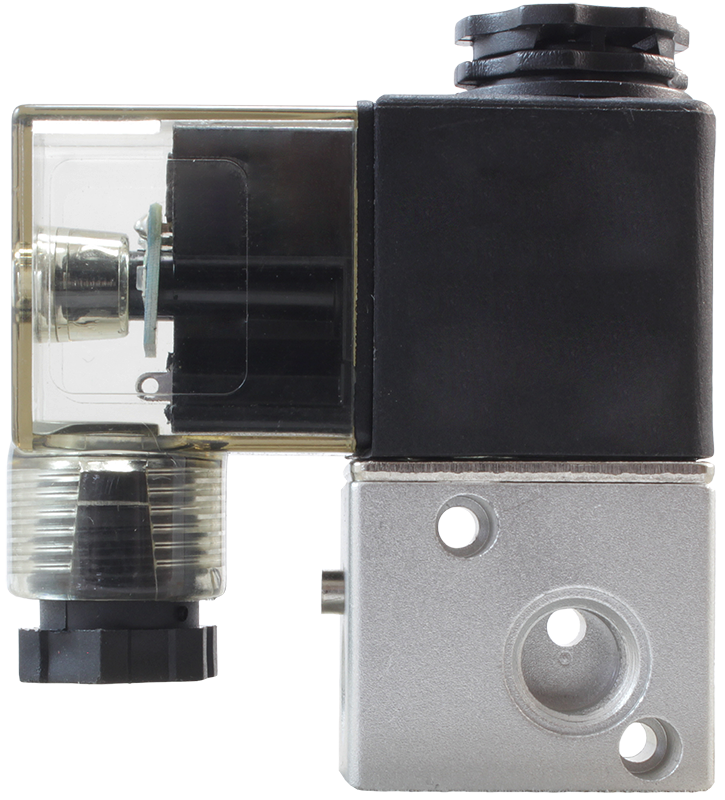

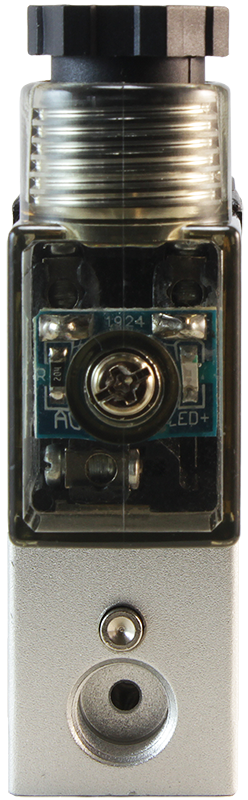

Распределитель с перевернутым коннектором

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 4/2
Присоединение: G⅛"
Напряжение питания: ~220 В, ~110 В, ~24 В, =24 В, =12 В
Рабочее давление: 0,0...0,8 MПa
Рабочая температура: +5...+60°С

В закладки

от 1 389 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Электромагнитный пневмораспределитель cерии РЭПВ-42 4-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Особенности:

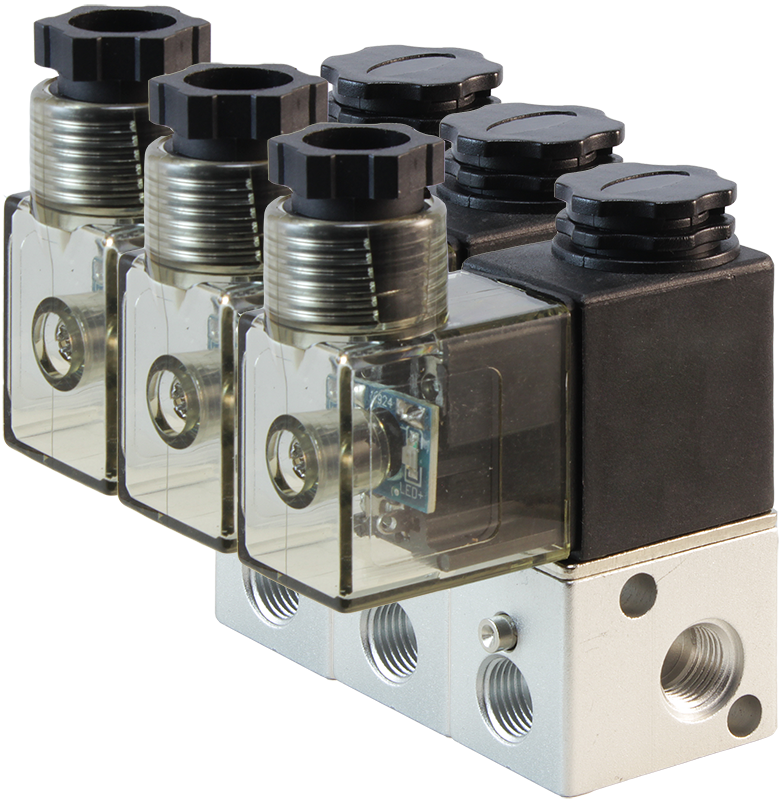

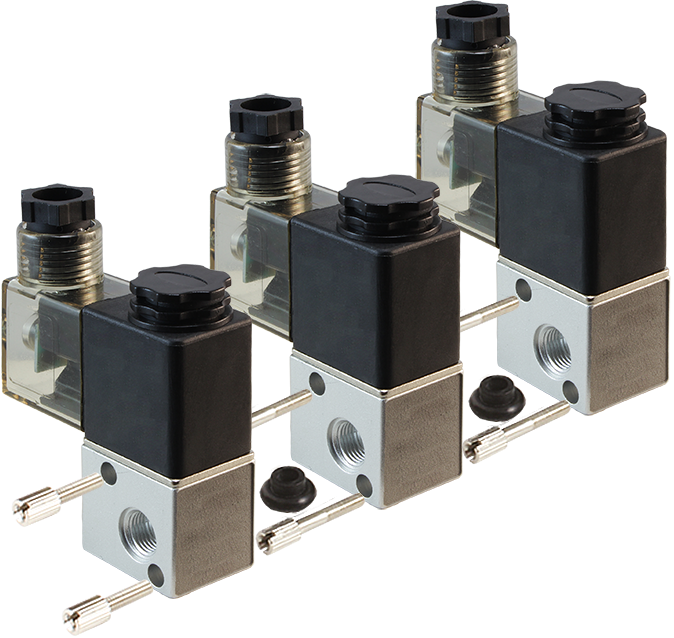

Несколько пневмораспределителей могут быть объединены в один блок
Тип распределителя: 4/2 (4-линейный, 2-позиционный) с пружинным возвратом
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размерТехнические характеристики:

Параметр	Значение
Рабочая среда	Сжатый очищенный воздух (тонкость очистки 40 мкм)
Материалы	Корпуса: алюминий Уплотнения: NBR
Температура рабочей среды	+5...+60°С
Рабочее давление	0...0,8 МПа
Диаметр условного прохода	1 мм
Присоединение	G⅛"
Пропускная способность	0,67 л/мин
Катушка	КС-28 ASEx580 (взрывозащищенная)
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт
Габаритные размеры	74×60×22 мм
Вес	131 г

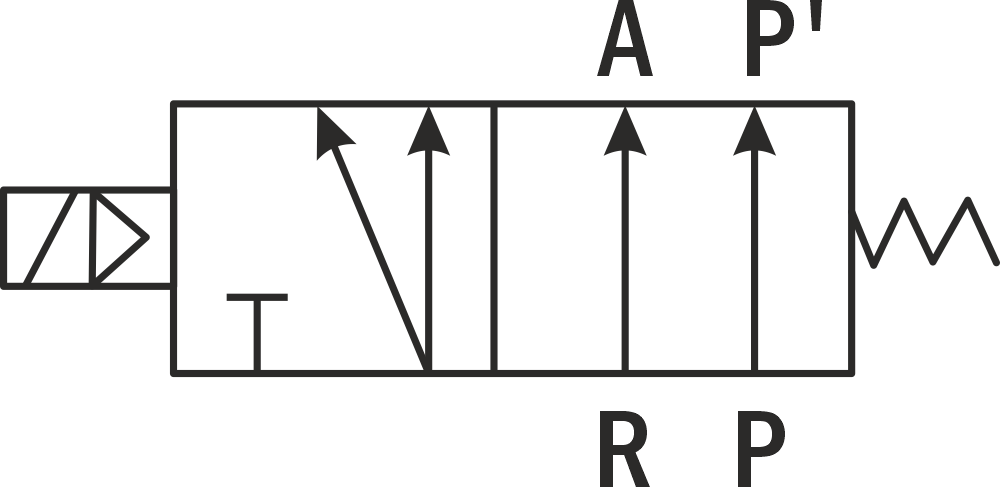

Пневматическая схема

Принцип действия и область применения:Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-42, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 4/2 (4-линейный, 2-позиционный). Это означает, что он имеет 4 канала ввода-вывода: 2 порта питания (от источника воздуха), рабочий порт, и порт выхлопа (для спуска воздуха при обратном ходе рабочего органа) и 2 возможные позиции переключения.

Четырехлинейные пневмораспределители устанавливаются в пневмосистемах и позволяют пропускать поток сжатого воздуха в разных направлениях. К примеру, при отсутствии управляющего напряжения распределитель пропускает поток воздуха в линии пневмосистемы по двум независимым контурам в направлениях A↔ R и P↔ P’, при подаче на катушку распределителя управляющего напряжения распределитель перекрывает поток воздуха через порт выхлопа R и подключает рабочий порт А к контуру питания P↔ P’. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) распределитель автоматически переключается обратно и снова пропускает поток воздуха в линии пневмосистемы по двум независимым контурам в направлениях P↔ P’ и A↔ R.
Пневмораспределители относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. В большинстве случаев подходит для эксплуатации в системах пневмоуправления.

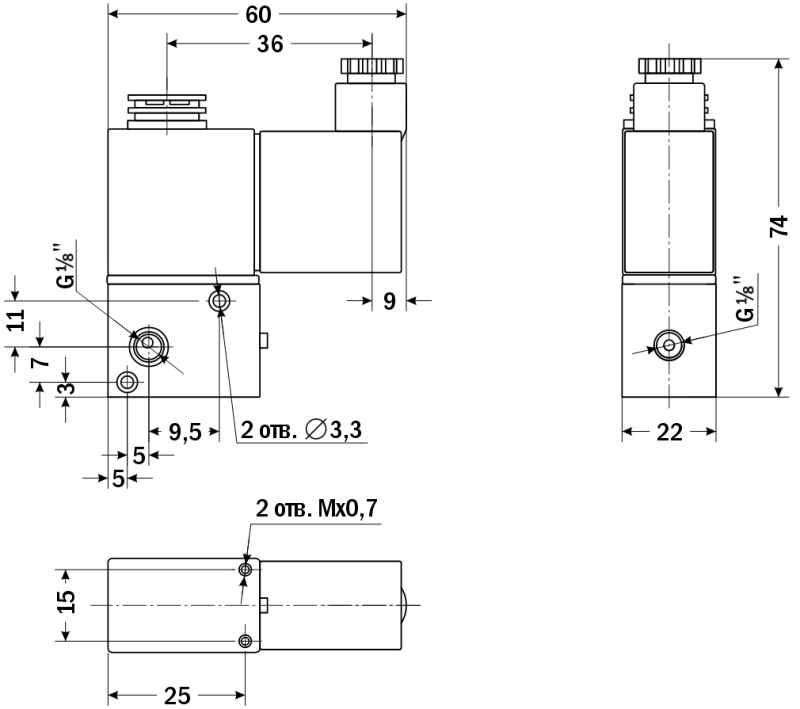

Габаритные размеры

Версия: 2023-11-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.11.2023	0.77 Мб

Артикул	Питание	Катушка	Срок поставки	Стоимость
~220В ~110В ~24В =24В =12В	КС-28 ASEx580

Артикул	Питание	Катушка	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Питание	Катушка	Срок поставки	Стоимость
O28000	~220В	КС-28	Со склада	1389 руб. – +
O28005	~220В	ASEx580	Со склада (комплектация 1..72 часа)	4342 руб. – +
O28001	~110В	КС-28	Со склада (комплектация 1..72 часа)	1489 руб. – +
O28006	~110В	ASEx580	Со склада (комплектация 1..72 часа)	4442 руб. – +
O28002	~24В	КС-28	Со склада (комплектация 1..72 часа)	1489 руб. – +
O28007	~24В	ASEx580	Со склада (комплектация 1..72 часа)	4442 руб. – +
O28003	=24В	КС-28	Со склада	1489 руб. – +
O28008	=24В	ASEx580	Со склада (комплектация 1..72 часа)	4442 руб. – +
O28004	=12В	КС-28	Со склада (комплектация 1..72 часа)	1489 руб. – +
O28009	=12В	ASEx580	Со склада (комплектация 1..72 часа)	4442 руб. – +
