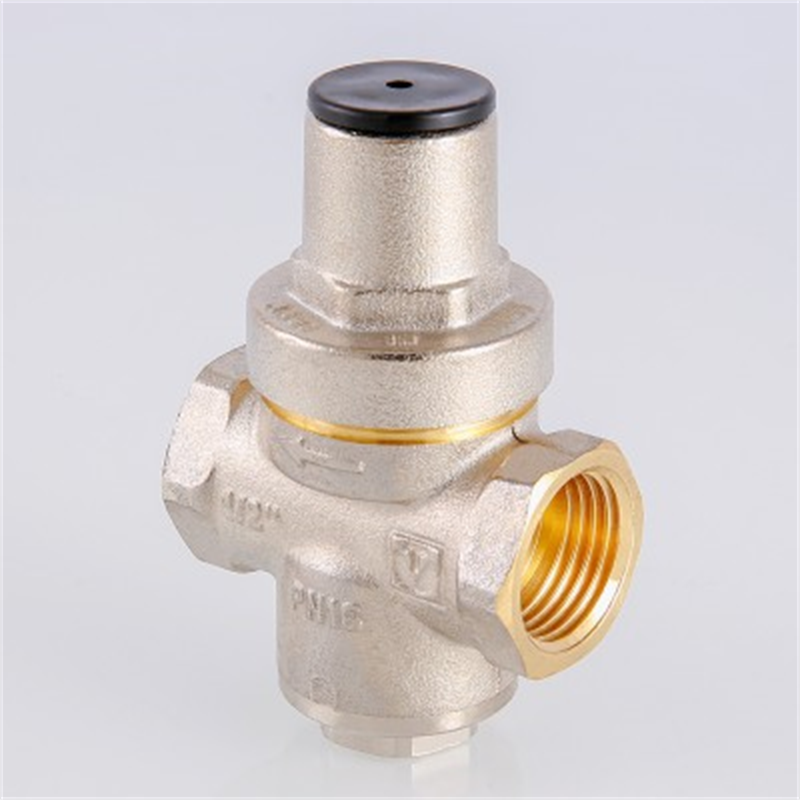

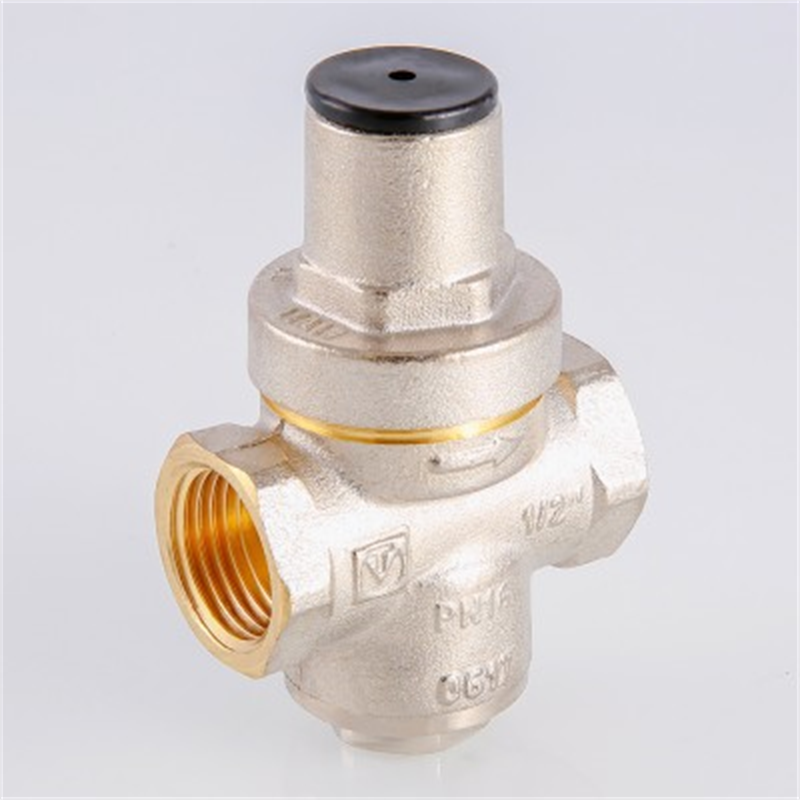

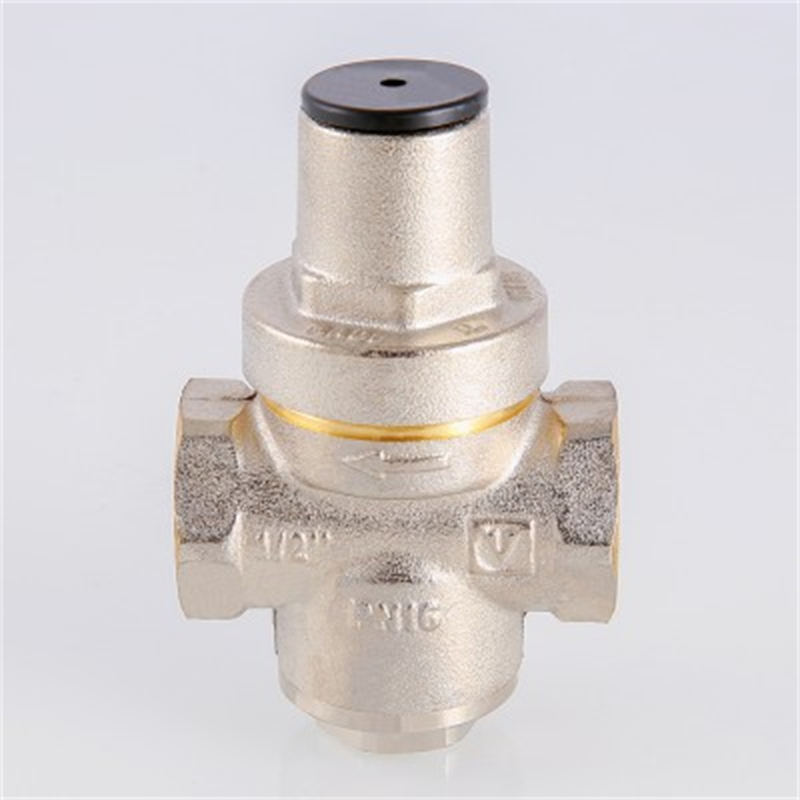

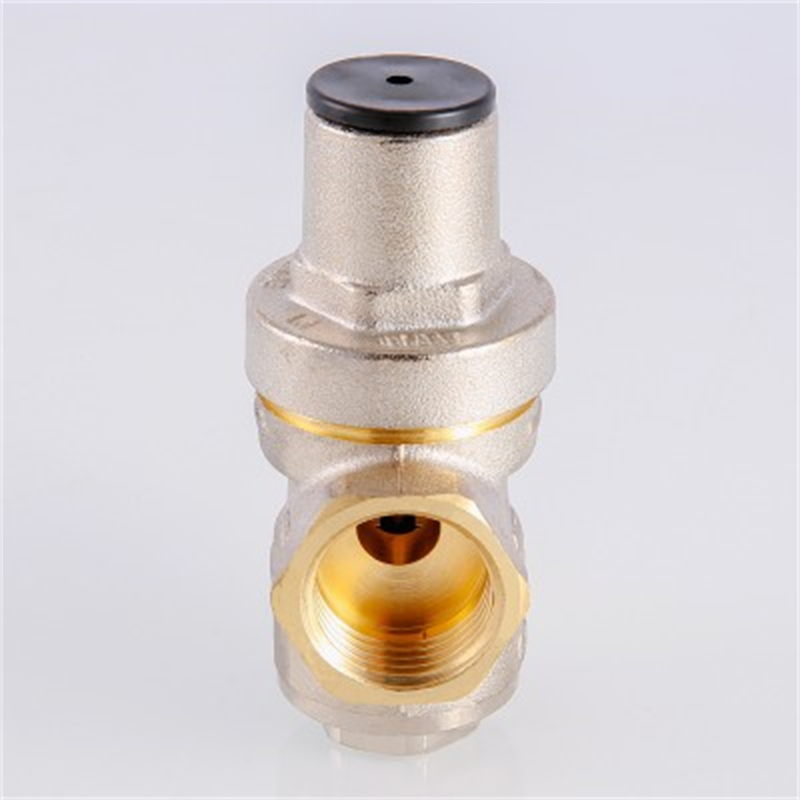

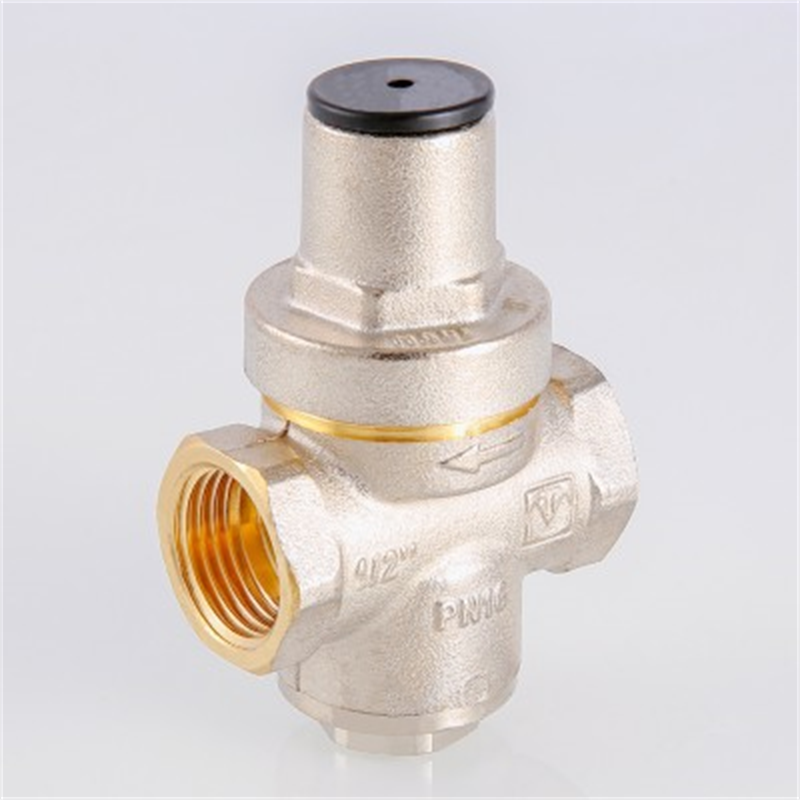

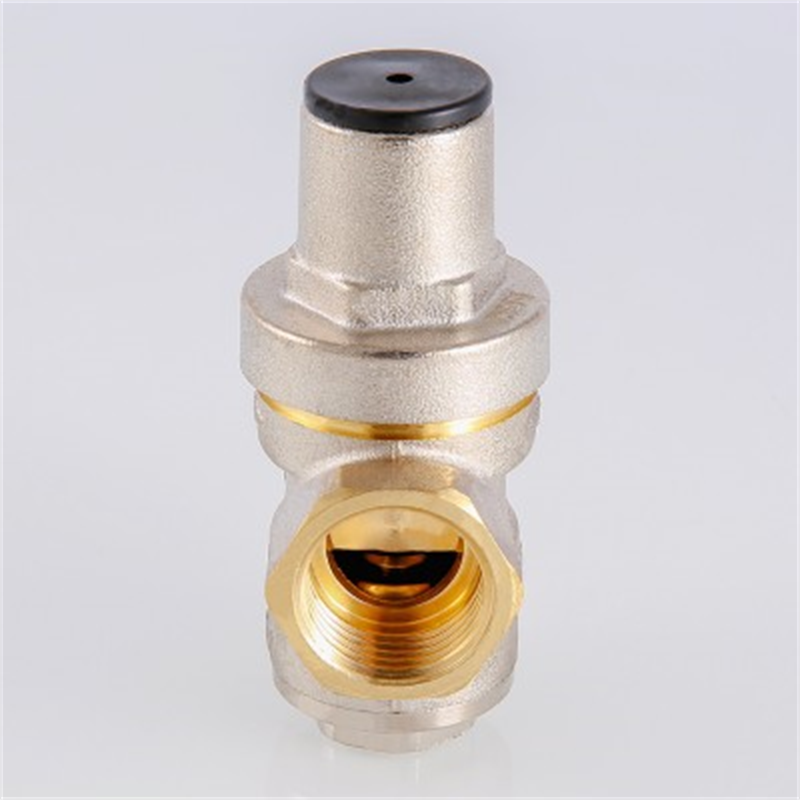

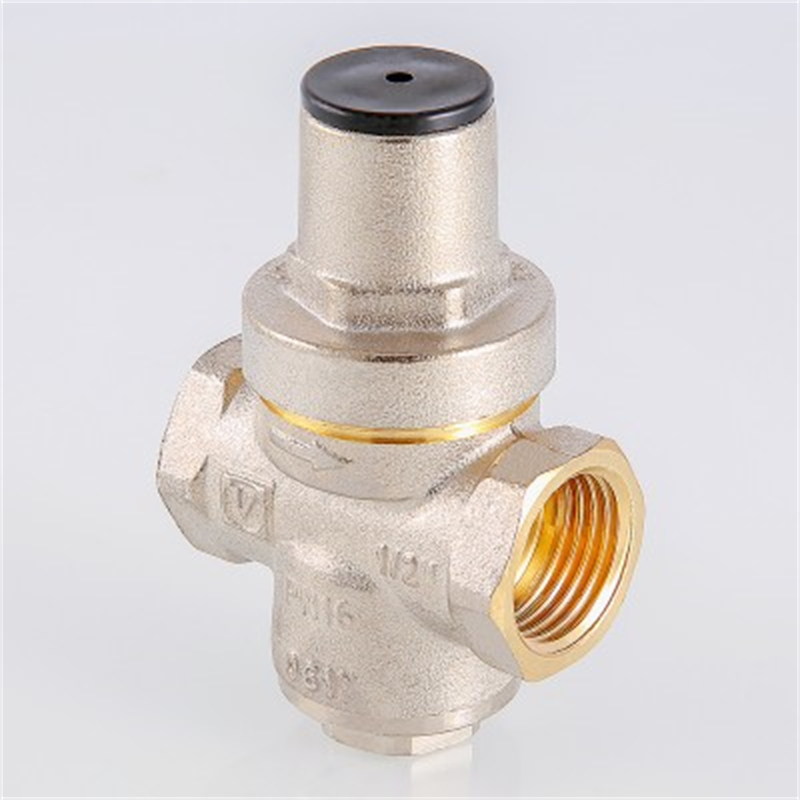

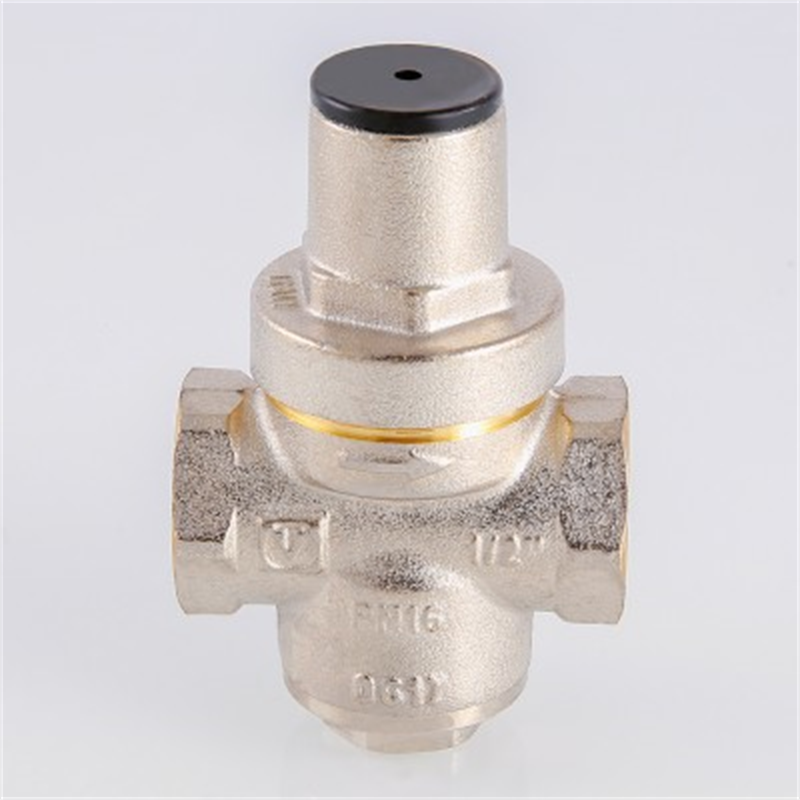

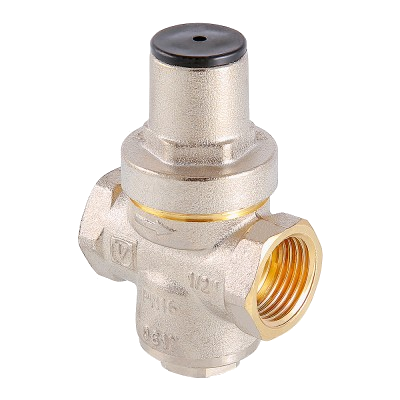

Редуктор давления поршневой VT.086.N

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в трубопроводе и для поддержания на выходе (в том числе и в статическом режиме) давления, не превышающего настроечное, вне зависимости от скачков давления в сети

Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Максимальный коэффициент редукции: 1:10
Пределы регулирования: 0,1...0,55 МПа
Температура рабочей среды: +5...+80°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM
Присоединение: G½", G¾"

В закладки

от 1 399 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам редуктора.
Редуктор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.

В статическом режиме давление после редуктора также не превышает настроечное.

Регулирование происходит по схеме «после себя».

Технические характеристики:

Параметр	Значение
Модель	VT.086.N.04	VT.086.N.05
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Мембраны: EPDM
Температура рабочей среды	+5...+80°С
Рабочее давление	0,0...1,6 МПа
Максимальный коэффициент редукции	1:10
Пределы регулирования	0,1...0,55 МПа
Заводская настройка выходного давления	0,3 МПа
Номинальный расход (при скорости 2 м/с по DIN EN 1567)	1,27 м³/ч	2,27 м³/ч
Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016)	0,95 м³/ч	1,70 м³/ч
Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029-2006) (100%)	2,30 м³/ч	3,31 м³/ч
Расход при падении давления от настроечного 0,1 МПа	2,1 м³/ч	3,10 м³/ч
Пропускная способность при падении давления от настроечного 0,12 МПа	2,5 м³/ч	3,6 м³/ч
Допустимые отклонения от настроечного давления при резких изменениях входного давления	±10%
Диаметр условного прохода	15 мм	20 мм
Резьба муфтовых патрубков	G½"	G¾"
Стандарт присоединительной резьбы	ГОСТ 6357-81
Уровень шума на расстоянии 2 м при скорости 2 м/с	< 40 дБ
Ремонтопригодность	Да
Градиент изменения давления	<0,004 МПа
Средний полный ресурс	300 000 циклов	280 000 циклов
Средний полный срок службы	20 лет

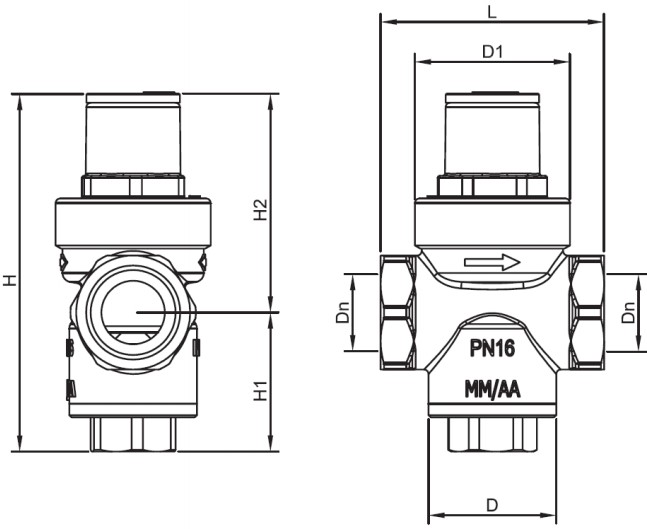

Габаритные размеры

Ду, мм	G	D, мм	D1, мм	L, мм	H, мм	H1 мм	H2, мм
15	G½"	Ø 28	Ø 34	49	76	28	48
20	G¾"	Ø 28	Ø 34	50	81	29,5	51,5

Версия: 2019-10-02-КВА

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51415	VT.086.N.04	15	1...2 недели	1399 руб. – +
G51416	VT.086.N.05	20	1...2 недели	1729 руб. – +
