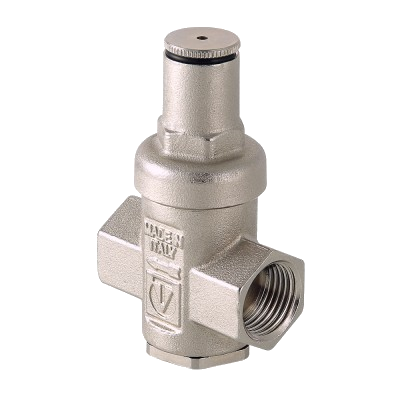

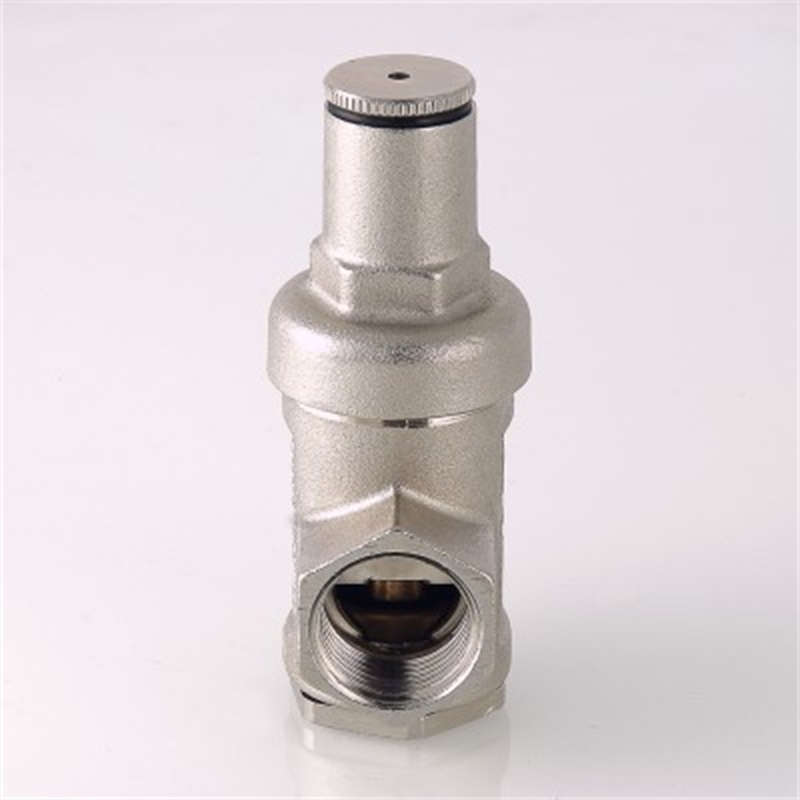

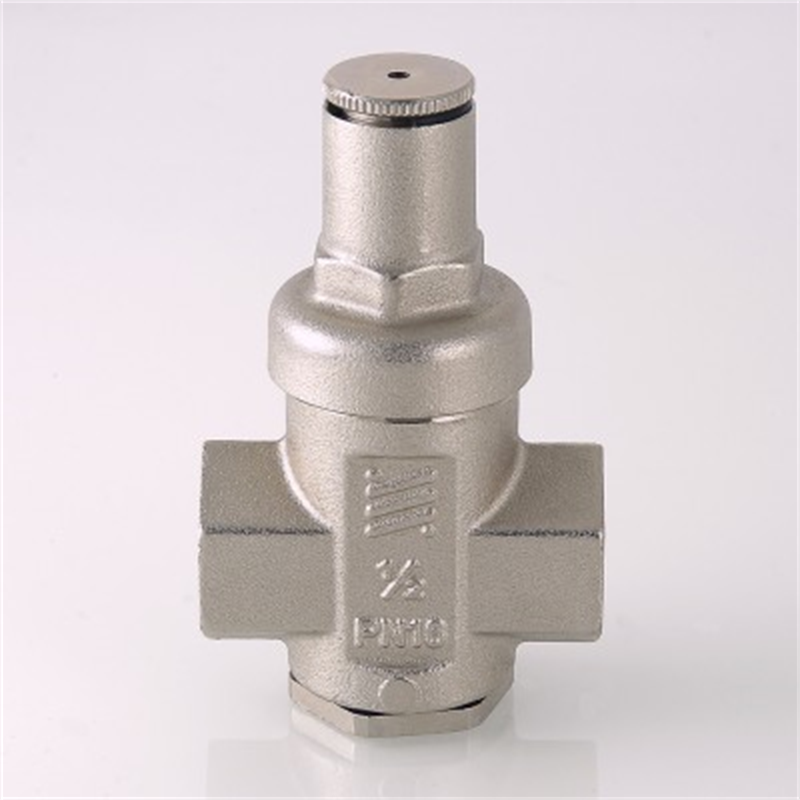

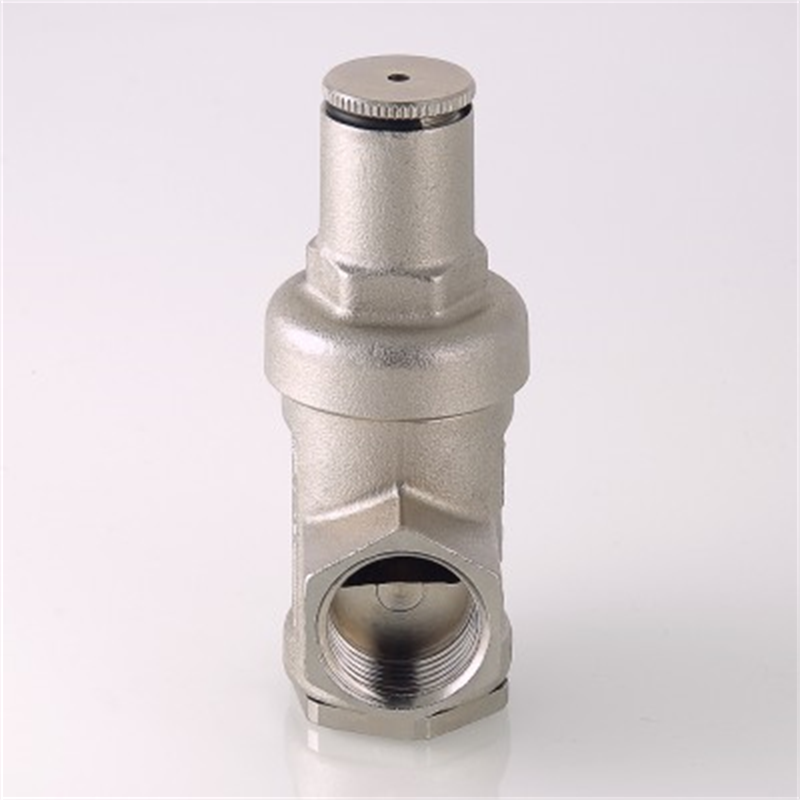

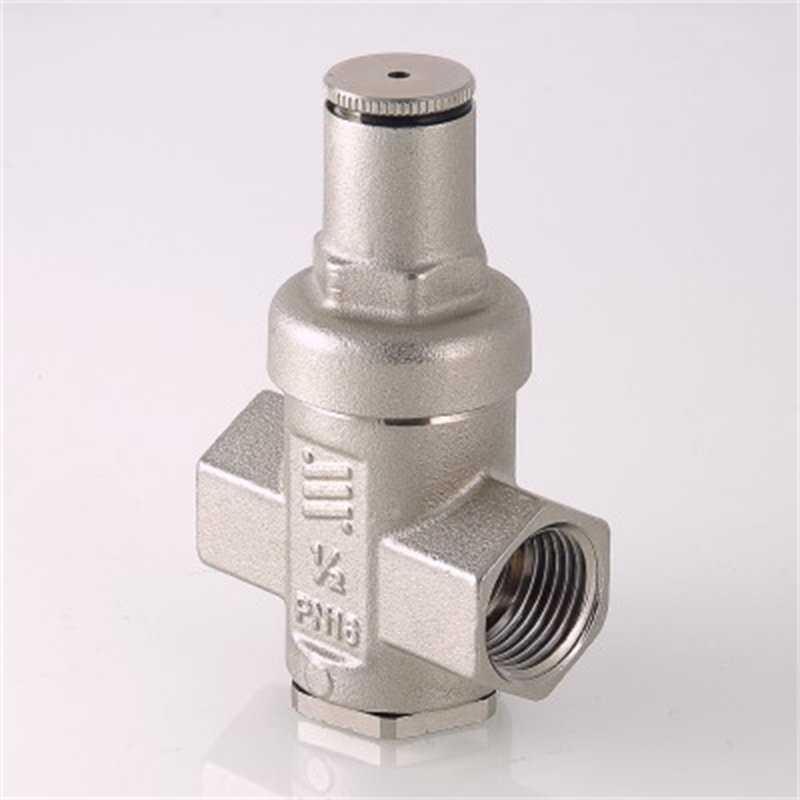

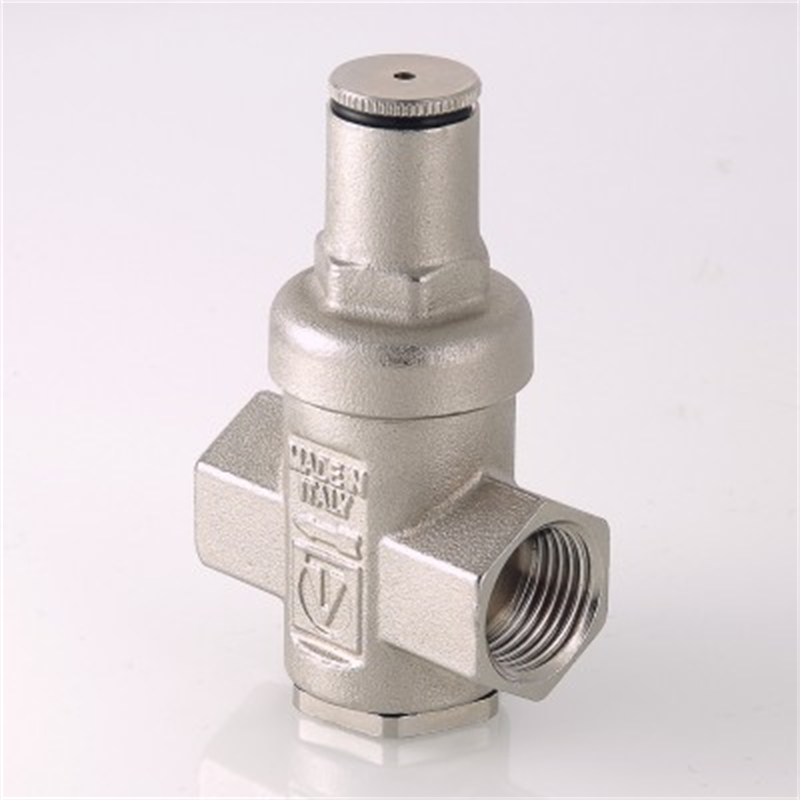

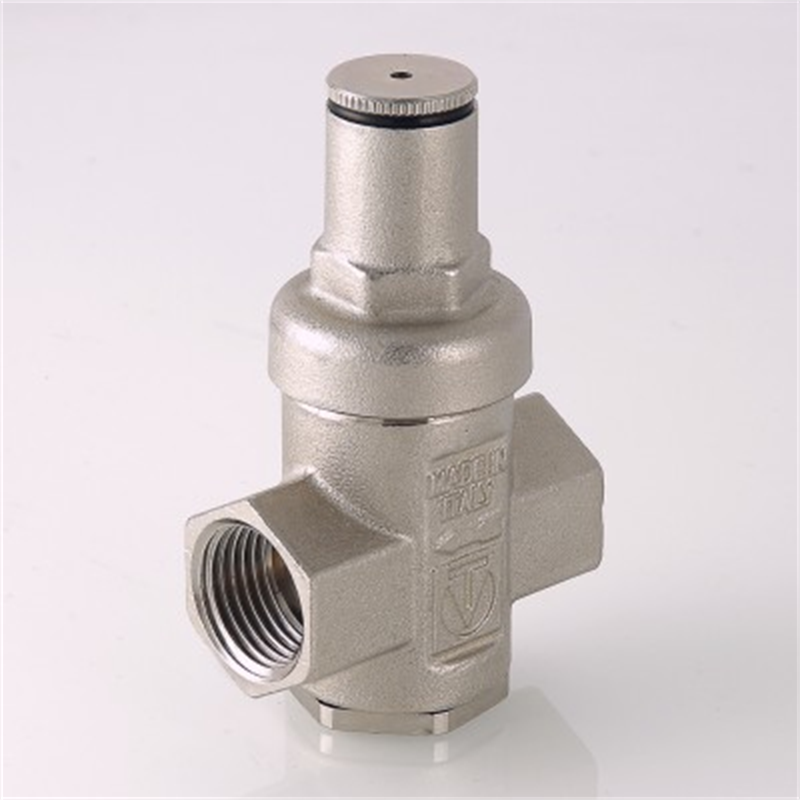

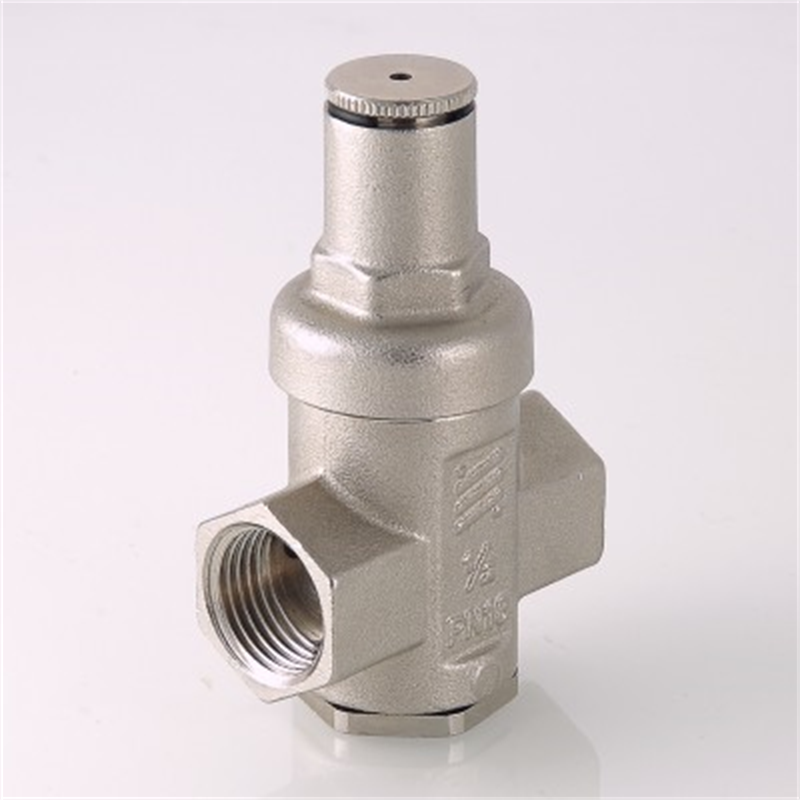

Редуктор давления поршневой VT.087.N

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в трубопроводе и для поддержания на выходе (в том числе и в статическом режиме) давления, не превышающего настроечное, вне зависимости от скачков давления в сети

Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Максимальный коэффициент редукции: 1:10
Пределы регулирования: 0,1...0,45 МПа
Температура рабочей среды: +5...+80°С
Рабочее давление: 0,0...3,0 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM
Присоединение: G½"...G2"
Патрубок для манометра (для серии Super)

В закладки

от 1 378 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам редуктора.
Редуктор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.

В статическом режиме давление после редуктора также не превышает настроечное.

Регулирование происходит по схеме «после себя».

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Мембраны: EPDM
Температура рабочей среды	+5...+80°С
Рабочее давление	0,0...1,6 МПа
Максимальный коэффициент редукции	1:8 (серия Mignon) или 1:10 (серия Super)
Пределы регулирования	0,1...0,55 МПа
Заводская настройка выходного давления	0,3 МПа
Допустимые отклонения от настроечного давления при резких изменениях входного давления	±10%
Стандарт присоединительной резьбы	ГОСТ 6357-81
Резьба под манометр	Rp 1/4–EN 10226 (ISO 7/1)
Уровень шума на расстоянии 2 м при скорости 2 м/с	< 40 дБ
Ремонтопригодность	Да
Градиент изменения давления	<0,004 МПа
Средний полный срок службы	20 лет

Модификации:

Модель	Серия	Ду, мм	Номинальный расход (при скорости 2 м/с по DIN EN 1567), м³/ч	Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016), м³/ч	Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029-2006) (100%), м³/ч	Расход при падении давления от настроечного 0,1 МПа, м³/ч	Пропускная способность при падении давления от настроечного 0,12 МПа, м³/ч	Присоединение	Вес, кг
VT.087.N.0445	Mignon	15	1,27	0,95	1,84	1,74	2,1	G½"	0,395
VT.087.N.0545	Mignon	20	2,26	1,70	2,23	2,7	3,2	G¾"	0,400
VT.087.N.0545	Super	20	2,26	1,70	2,23	2,7	3,2	G¾"	0,450
VT.087.N.0645	Super	25	3,53	2,65	3,34	3,6	4,3	G1"	1,500
VT.087.N.0745	Super	32	5,79	4,34	4,89	5,3	6,3	G1¼"	2,150
VT.087.N.0845	Super	40	9,0	6,78	7,85	7,1	8,4	G1½"	3,650
VT.087.N.0945	Super	50	14,1	10,6	10,8	11,7	14,4	G2"	5,300

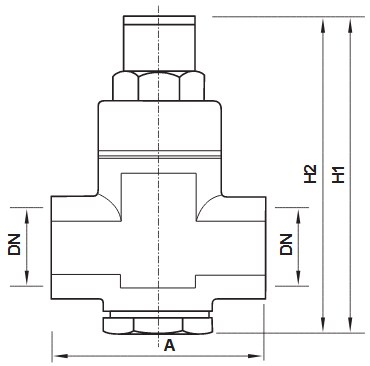

Габаритные размеры

Ду, мм	Серия	G	A, мм	H1, мм	H2, мм
15	Mignon	G½"	57	87	65
20	Mignon	G¾"	70	87	65
20	Super	G¾"	74	107	79,5
25	Super	G1"	79	131	94
32	Super	G1¼"	87	144	99
40	Super	G1½"	106	170	125
50	Super	G2"	122	192	131

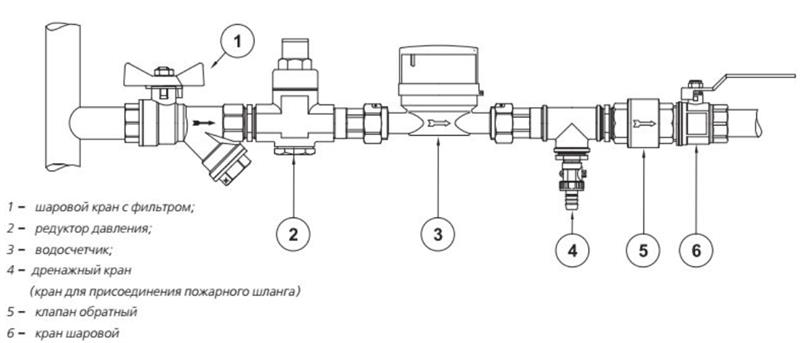

Пример применения

Версия: 2021-06-10-ШАР

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 32 40 50

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51417	VT.087.N.0445	15	1...2 недели	1378 руб. – +
G51418	VT.087.N.0545	20	1...2 недели	1597 руб. – +
G51419	VT.087.N.0645	25	1...2 недели	7835 руб. – +
G51420	VT.087.N.0745	32	1...2 недели	12064 руб. – +
G51421	VT.087.N.0845	40	1...2 недели	15715 руб. – +
G51422	VT.087.N.0945	50	1...2 недели	22689 руб. – +
