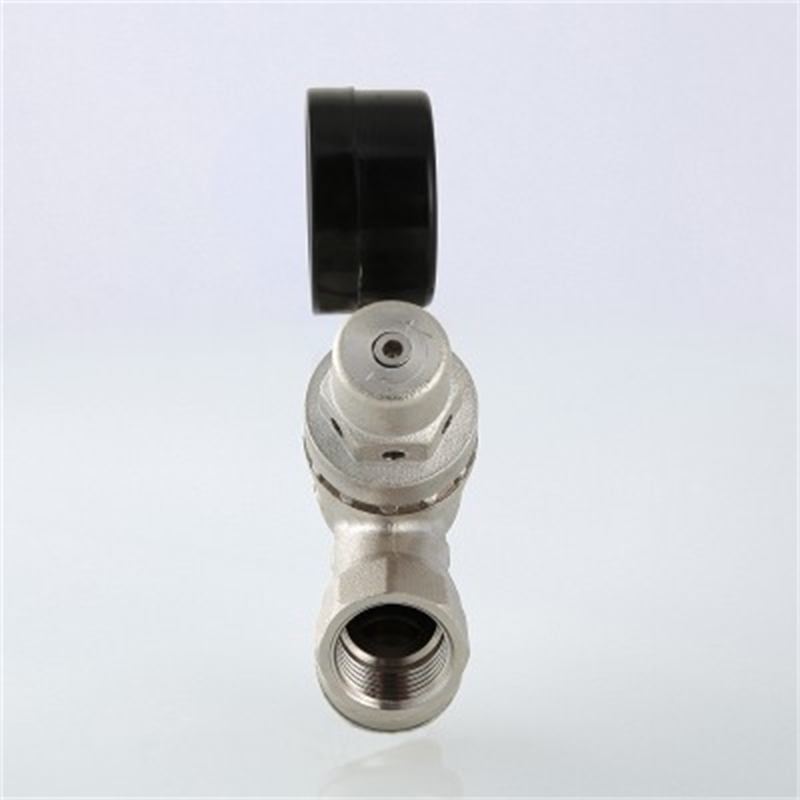

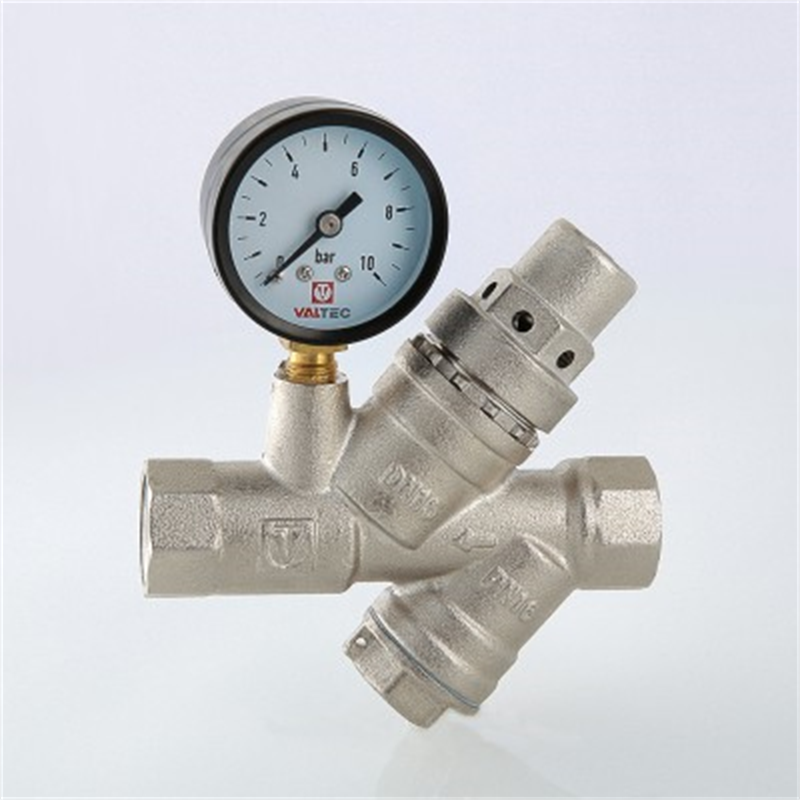

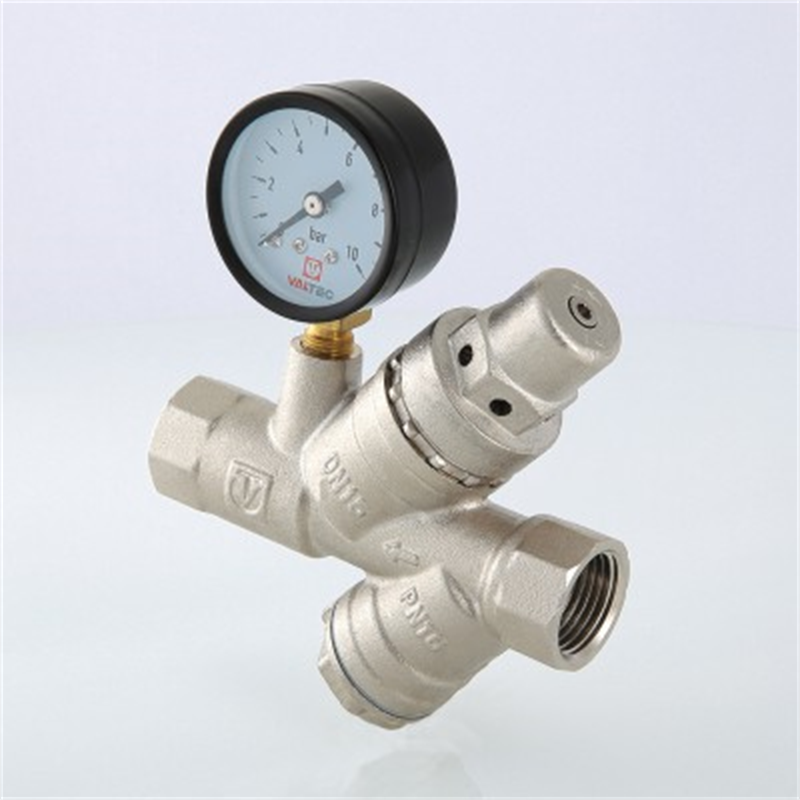

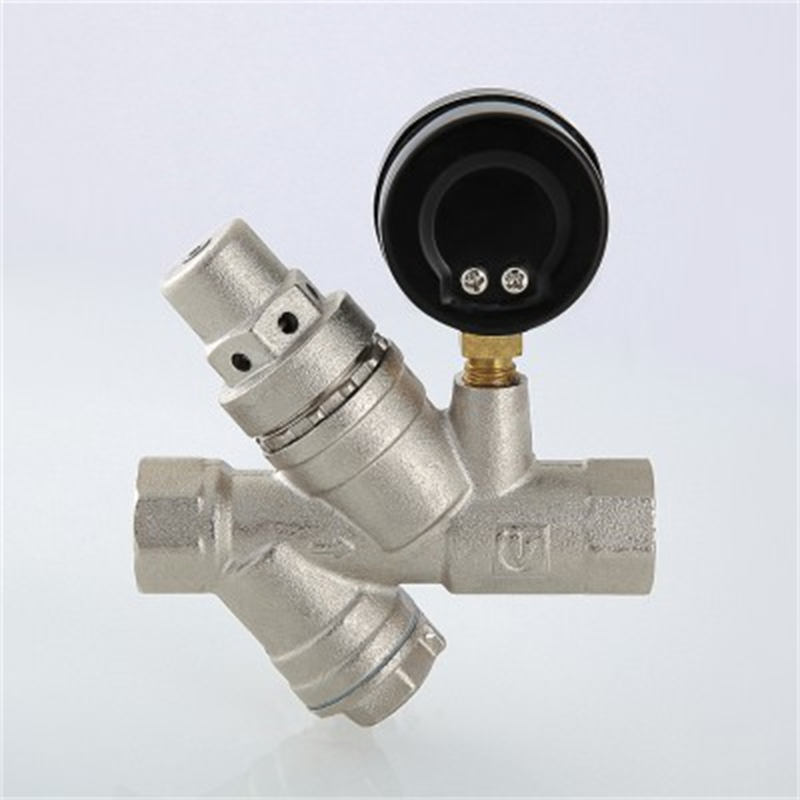

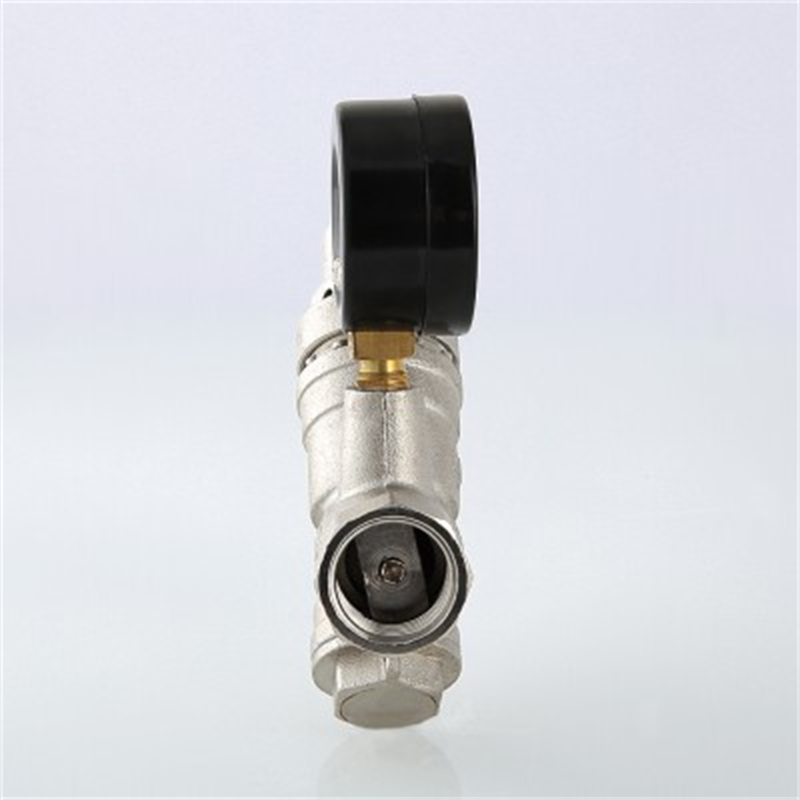

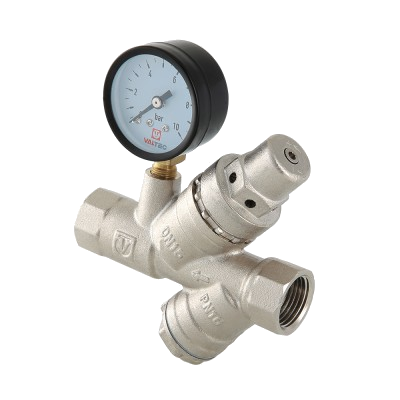

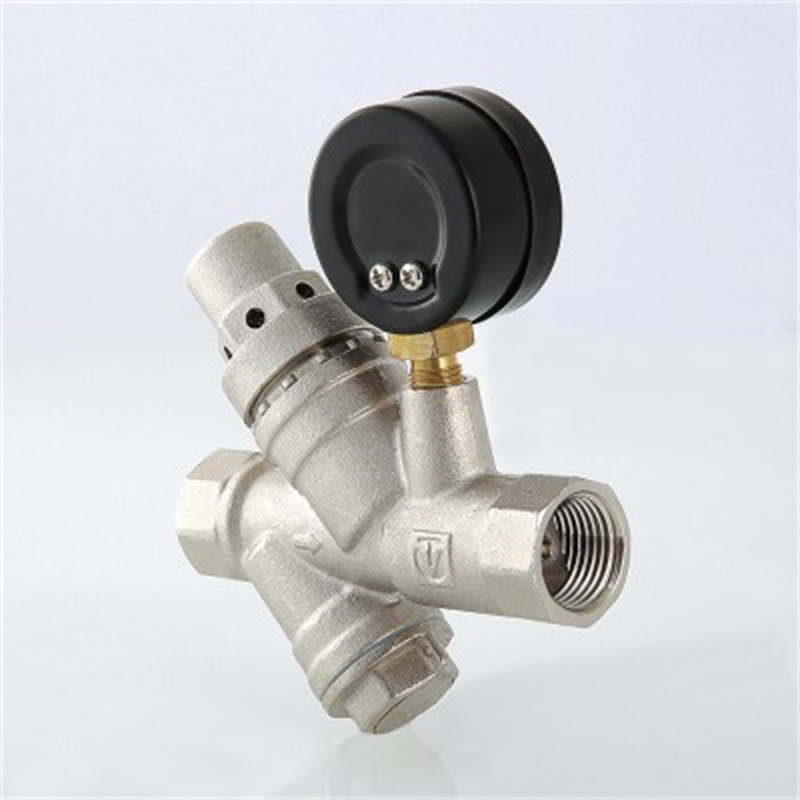

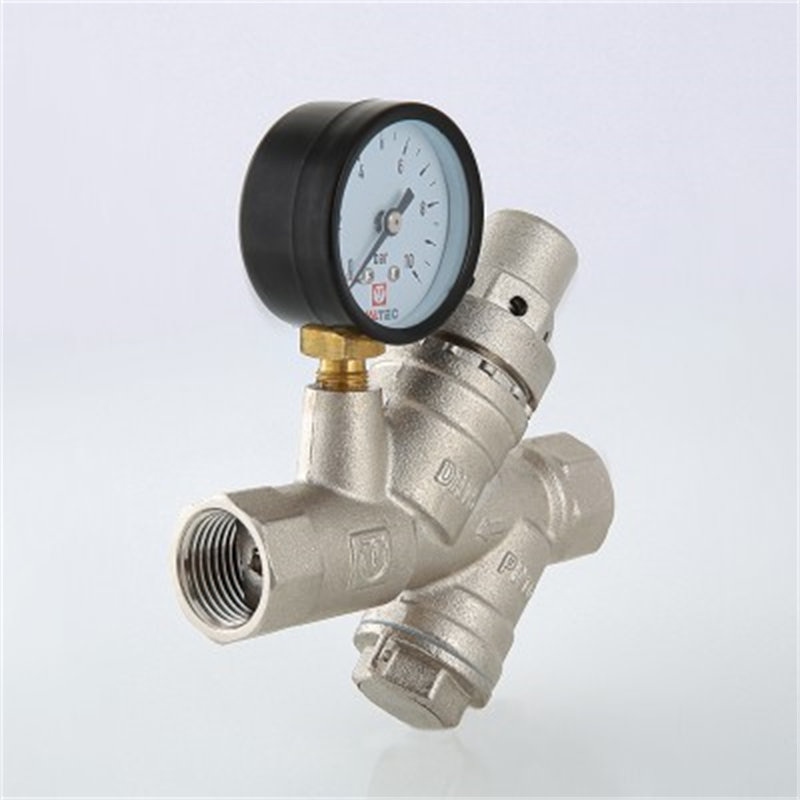

Подпиточный клапан с фильтром и манометром VT.515.N

Арт: G51384

Подпиточный клапан для автоматической подпитки теплоносителем систем водяного отопления

Состав: фильтр механической очистки, поршневой пружинный редуктор давления, обратный клапан, манометр
Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Максимальный коэффициент редукции: 1:10
Пределы регулирования: 0,2...0,5 МПа
Температура рабочей среды: +5...+130°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM
Размер ячейки сетки фильтроэлемента: 250 мкм
Присоединение: G½"

В закладки

2 712 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Подпиточный клапан предназначен для автоматической подпитки теплоносителем систем водяного отопления.
При снижении давления в системе отопления ниже давления настройкиклапана, клапан открывается, подпитывая систему из подпиточного трубопровода.
Клапан включает в себя следующие элементы:
-фильтр механической очистки;
-поршневой пружинный редуктор давления, работающий по схеме «после себя»;
-обратный клапан;
-манометр.
Встроенный фильтр механической очистки защищает детали уплотнений поршней от быстрого износа.
Наличие манометра позволяет контролировать давление в сети после клапана и производить настройку требуемого давления.
Основная область применения –автономные системы водяного отопления зданий и сооружений.Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Уплотнения: EPDM
Температура рабочей среды	+5...+130°С
Рабочее давление	0,0...1,6 МПа
Максимальный коэффициент редукции	1:10
Пределы регулирования	0,2...0,5 МПа
Заводская настройка выходного давления	0,3 МПа
Номинальный расход (при скорости 2 м/с по DIN EN 1567)	1,27 м³/ч
Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016)	0,95 м³/ч
Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029-2006) (100%)	1,30 м³/ч
Расход при падении давления от настроечного 0,1 МПа	1,7 м³/ч
Пропускная способность при падении давления от настроечного 0,12 МПа	1,9 м³/ч
Допустимые отклонения от настроечного давления при резких изменениях входного давления	10%
Диаметр условного прохода	15 мм
Резьба муфтовых патрубков	G½"
Марка манометра-индикатора	VT.ТМ40.Т
Резьба под манометр	Rp 1/4 EN 10226 (ISO 7/1)
Уровень шума на расстоянии 2 м при скорости 2 м/с	< 30 дБ
Ремонтопригодность	Да
Диапазон шкалы манометра	0,1...1 МПа
Диаметр манометра	41 мм
Градиент изменения давления	<0,004 МПа
Подключение манометра	Верхнее радиальное
Размер ячейки сетки фильтроэлемента	250 мкм
Средний полный ресурс	270 000 циклов
Средний полный срок службы	15 лет

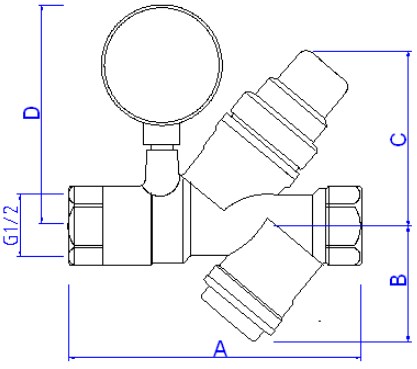

Габаритные размеры

Ду, мм	G	A, мм	B, мм	C, мм	D, мм
15	G½"	97	38	58	72

Версия: 2019-10-02-КВА
