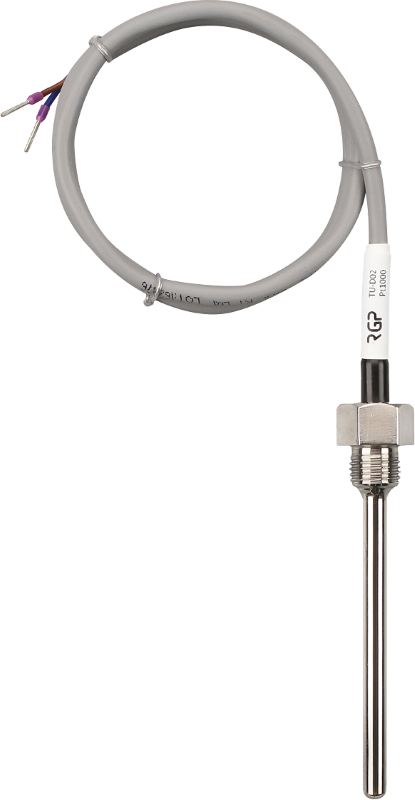

Бескорпусные погружные ввинчиваемые датчики температуры жидкости TU-D01, TU-D02, TU-D03, TU-D04

Погружные датчики температуры жидкости предназначены для измерения температуры неагрессивных и слабоагрессивных жидкостей в трубопроводах, резервуарах, баках и т.д.

Диапазон измерения температуры: −50…+180°С
Погрешность: ±0,3°С
Измерительные элементы: Pt1000, Pt100, Ni1000, NTC10k, NTC12k, NTC20k
Материал защитной трубки: нержавеющая сталь
Длина измерительной части: 50 мм, 80 мм, 150 мм, 200 мм
Диаметр: 6 мм
Длина кабеля: 1 м
Присоединение: R¼"
Защита: IP65

В закладки

от 1 400 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Погружные датчики температуры жидкости серии TU-D предназначены для измерения температуры неагрессивных и слабоагрессивных жидкостей в трубопроводах, резервуарах, баках и т.д. Изоляция соединения кабеля и датчика позволяет их применять на улице и во влажных помещениях (степень защиты IP65).

Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.

Датчик предлагается в 4 типоразмерах глубины погружной части: 50, 80, 150 и 200 мм. Установка датчика осуществляется напрямую в трубопровод через бобышку с внутренней резьбой R1/4 или посредством использования защитной гильзы с наружной резьбой R1/2. Установка датчика в гильзу осуществляется на резьбовое соединение R1/4, что обеспечивает максимальную безопасность и быструю замену при дальнейшей эксплуатации.

Измерение осуществляется с помощью пассивного измерительного элемента, расположенного в нижней части штуцера датчика с использованием кварцевого песка (термопасты), таким образом, чтобы обеспечить максимальную скорость реакции на малейшее изменение температуры жидкости.

Датчики TU-D оснащаются комплектным силиконовым кабелем длиной 1 метр с гильзами на концах.

Опционально:

Исполнение для четырехпроводного подключения
Изменение длины комплектного кабеля

Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):

Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
Полная взаимозаменяемость с наиболее распространенными зарубежными моделями

Технические характеристики:

Параметр	Значение
Диапазон измерения температуры - PTC - NTC	−50…+180°С −50…+130°С
Погрешность - PT100/PT1000/Ni1000 - NTC (10K, 12K, 20k)	±0,3°С ±0,5°С
Время реакции на изменение температуры - без гильзы - с гильзой	≤ 3 с ≤ 10 с
Измерительный ток	≤ 1 мА
Сопротивление изоляции при +20 °C	> 100 МОм (=500 В)
Степень защиты	IP65
Максимальное статическое давление	25 бар
Комплектный кабель (ПВХ)	SiHF 2×0,25 мм, длина 1 м 3 м, 5 м, 8м, 10 м (опционально)
Материал штуцера датчика	нержавеющая сталь AISI 304
Диаметр зонда	6 мм, стенка 0,5...1 мм
Длина зонда - TU-D01 - TU-D02 - TU-D03 - TU-D04	50 мм 80 мм 150 мм 200 мм
Резьба штуцера	R¼", наружная
Резьба гильзы наружная, внутренняя	R¼", R½"
Измерительные элементы	Pt1000, Pt100, Ni1000, NTC10k, NTC12k, NTC20k
Температура окружающей среды	−50…+120°С

Версия: 2019-05-16-КВА

Артикул	Длина измерительной части,мм	Градуировка	Срок поставки	Стоимость
50 80 150 200	Pt1000 Pt100 Ni1000-LG NTC10k (3435) NTC10k (3950) NTC12k

Артикул	Длина измерительной части,мм	Градуировка	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Длина измерительной части,мм	Градуировка	Срок поставки	Стоимость
O28126	50	Pt1000	Со склада	1700 руб. – +

Артикул	Длина измерительной части,мм	Градуировка	Срок поставки	Стоимость
O28126	50	Pt1000	Со склада	1700 руб. – +
O28130	50	Pt100	2...4 недели	1700 руб. – +
O28134	50	Ni1000-LG	2...4 недели	1700 руб. – +
O28138	50	NTC10k (3435)	2...4 недели	1400 руб. – +
O28142	50	NTC10k (3950)	2...4 недели	1400 руб. – +
O28146	50	NTC12k	2...4 недели	1400 руб. – +
O28127	80	Pt1000	Снято с производства	1750 руб. – +
O28131	80	Pt100	Снято с производства	1750 руб. – +
O28135	80	Ni1000-LG	2...4 недели	1750 руб. – +
O28139	80	NTC10k (3435)	2...4 недели	1450 руб. – +
O28143	80	NTC10k (3950)	2...4 недели	1450 руб. – +
O28147	80	NTC12k	2...4 недели	1450 руб. – +
O28128	150	Pt1000	2...4 недели	1800 руб. – +
O28132	150	Pt100	2...4 недели	1800 руб. – +
O28136	150	Ni1000-LG	2...4 недели	1800 руб. – +
O28140	150	NTC10k (3435)	2...4 недели	1500 руб. – +
O28144	150	NTC10k (3950)	2...4 недели	1500 руб. – +
O28148	150	NTC12k	2...4 недели	1500 руб. – +
O28129	200	Pt1000	2...4 недели	1850 руб. – +
O28133	200	Pt100	2...4 недели	1850 руб. – +
O28137	200	Ni1000-LG	2...4 недели	1850 руб. – +
O28141	200	NTC10k (3435)	2...4 недели	1550 руб. – +
O28145	200	NTC10k (3950)	2...4 недели	1550 руб. – +
O28149	200	NTC12k	2...4 недели	1550 руб. – +
