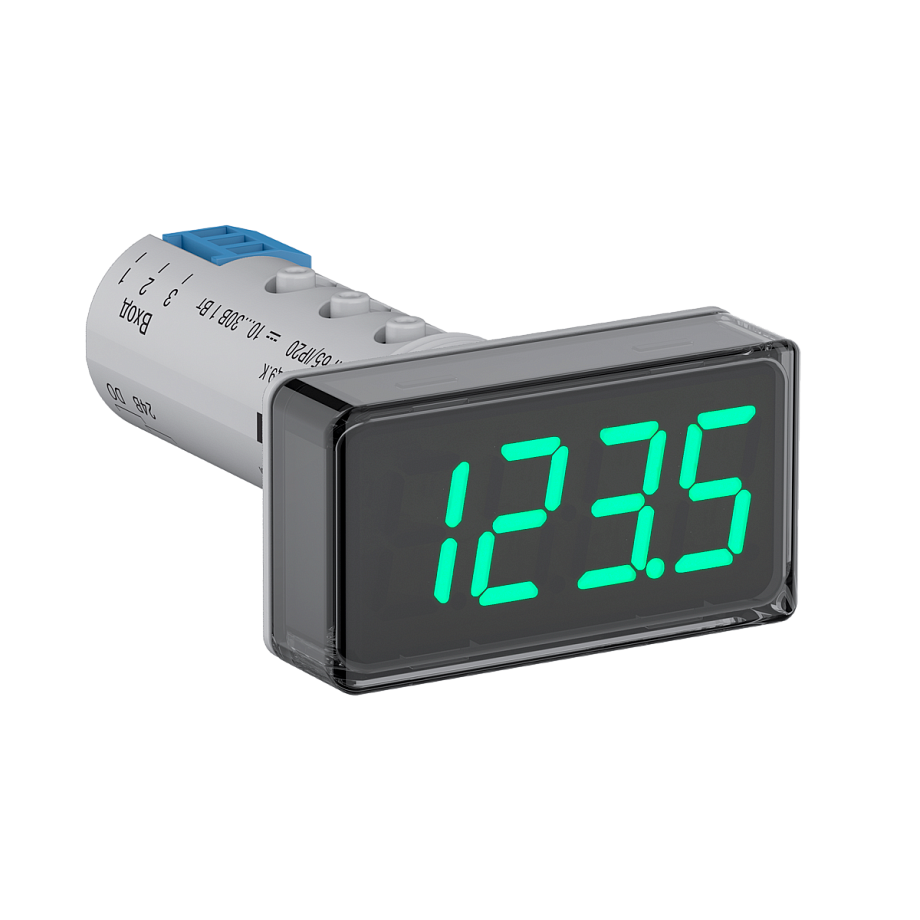

Компактный индикатор с цифровым дисплеем и универсальным входом ОВЕН ИТП-17

Арт: O67351

Индикатор для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее

Тип входного сигнала: 0(4)…20 мА, 0(2)…10 В
Погрешность: ±0,25%
Выход: транзисторный ключ n-p-n типа
Диаметр монтажного отверстия: 22 мм
Присоединение питания: винтовое
Степень пылевлагозащиты: IP65, IP20

В закладки

5 880 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

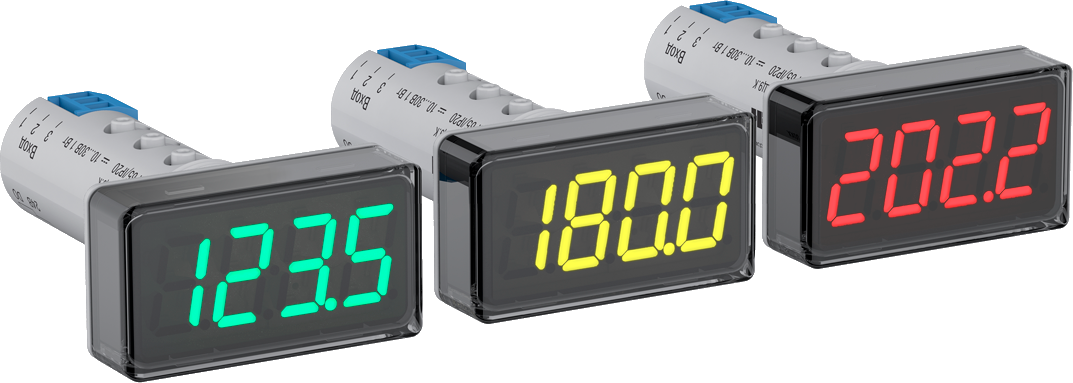

Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон .Особенности:

4-значный трехцветный индикатор
Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
Настройка трехцветной индикации по необходимым порогам
Индикация аварии при обрыве входного сигнала или выхода за указанные границы
Выходное устройство для сигнализации или управления 200 мА 42 В
Питание от внешнего источника постоянного напряжения 10...30 В
Настройка при помощи USB через программу OwenConfigurator
Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом

Технические характеристики:

Параметр	Значение
Питание	=10…30 В (номинал. напряжение =24 В)
Потребляемая мощность	≤ 1 Вт
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП
Пределы основной приведенной погрешности измерения	±0,25
Входное сопротивление при измерении напряжения	≤ 250 кОм
Время опроса входа	≤ 0,3 с
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Средняя наработка на отказ	10 000 ч
Средний срок службы	12 лет
Степень пылевлагозащиты	IP65 (со стороны лицевой панели) IP20 (корпус)
Условия эксплуатации	−40...+60°С ≤ 80%RH
Габаритные размеры	26×48×65 мм

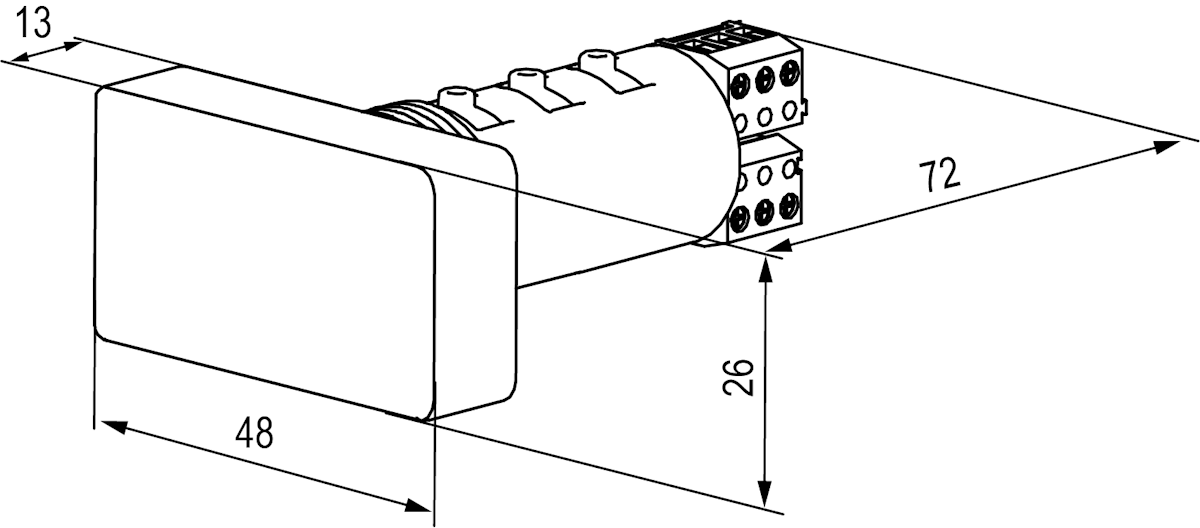

Габаритные размеры

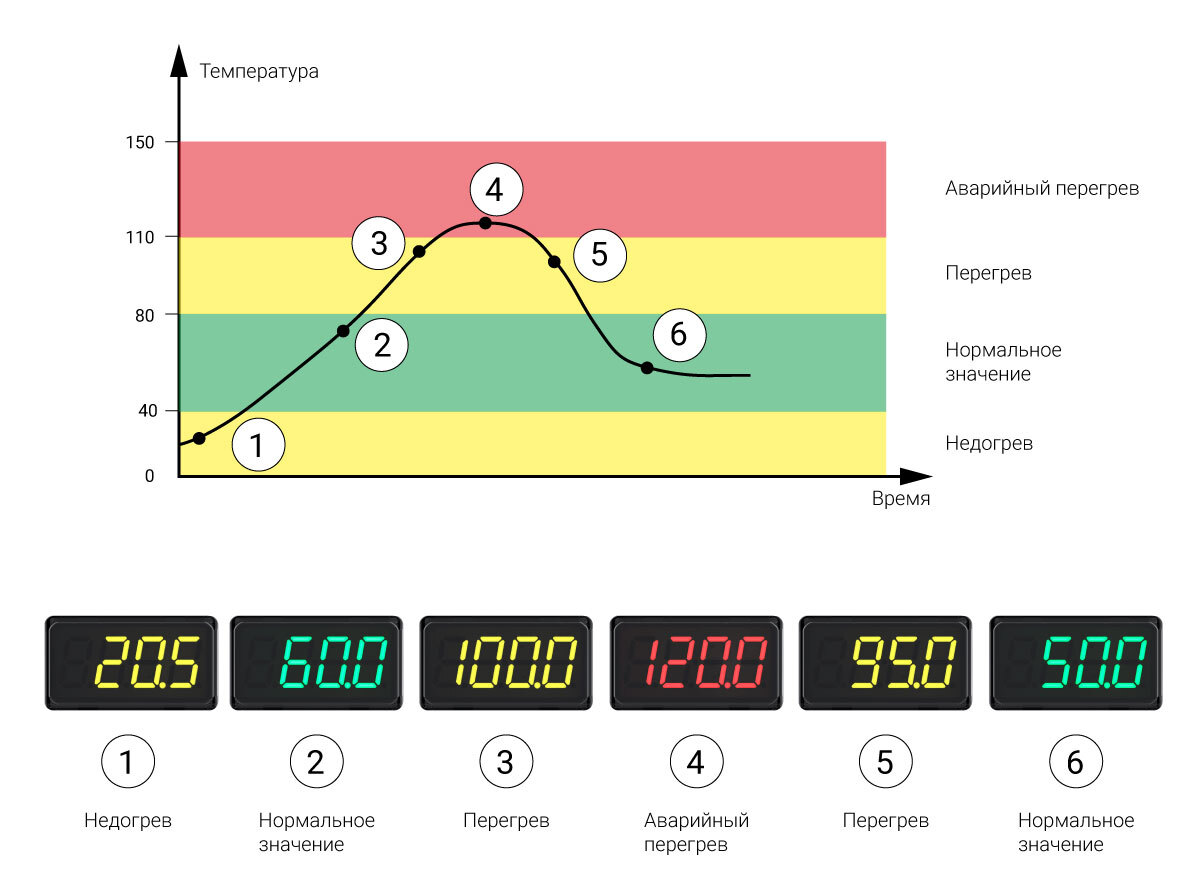

Работа индикации:Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.

Настройка индикатора ИТП-17 допускает установку любых пользовательских значений границ смен цвета и отображаемых для них цветов внутри диапазона измерения сигнала. Единственное правило – значения границ смен цвета каждой последующей зоны должно быть больше предыдущей границы.
