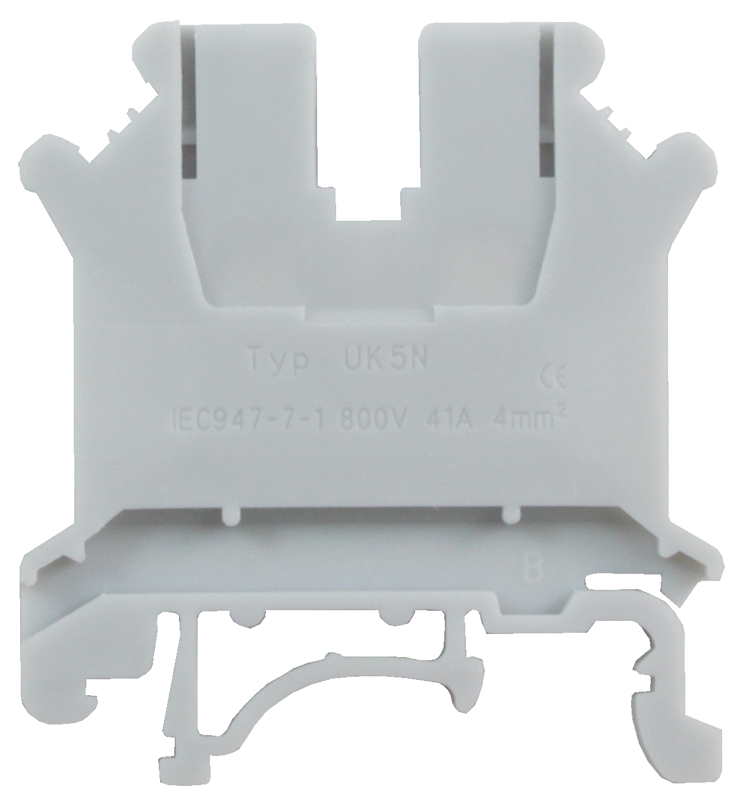

Винтовые проходные клеммы UK 5N предназначены для соединения гибких или жестких проводников
Особенности:

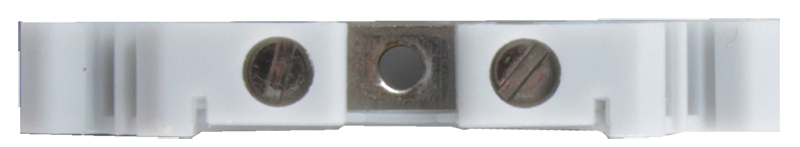

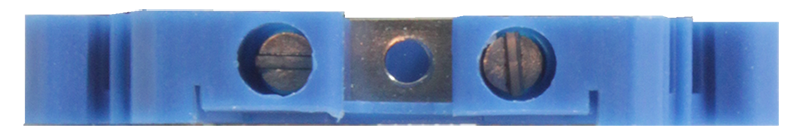

- Винтовое подключение: место зажима открывается при помощи винта
- Возможность «прозвонки» соединения без снятия клеммы с рейки
- Возможность использования любых медных проводов сечением до 4 мм²
- Токоведущая пластина из луженой меди

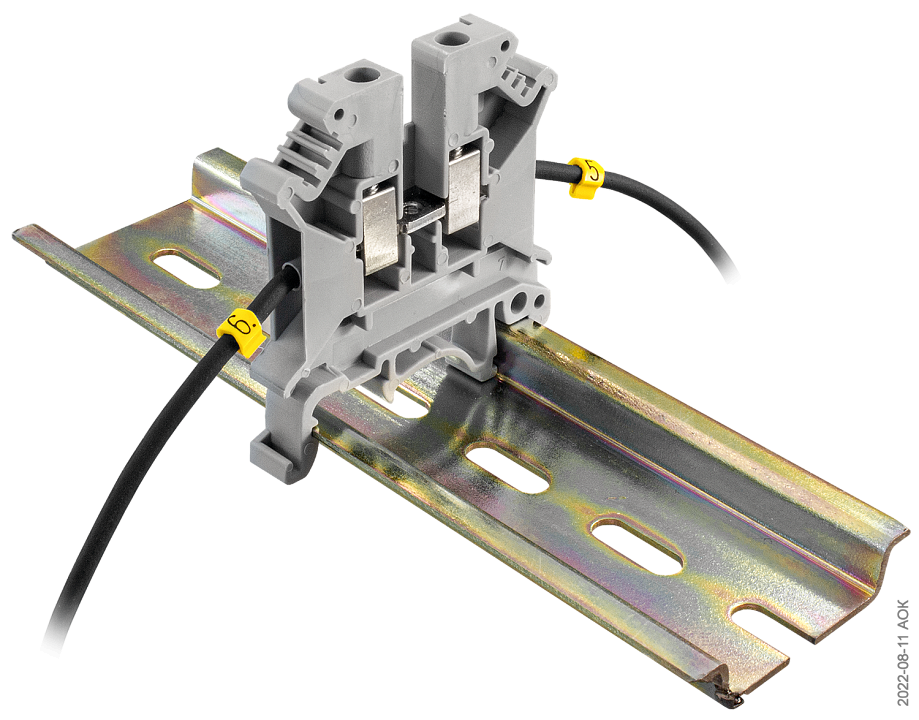

- Универсальное крепление на DIN-рейки типов NS32 и NS35
Технические характеристики:
Параметр | Значение |
Количество контактов | 1 |
Количество точек подключения
| 2 |
Сечение провода | ≤ 4 мм² |
Длина зачищенного конца провода | 8 мм |
Номинальное напряжение | 800 В
|
Номинальный ток | 32 А |
Максимальный ток | 41 А |

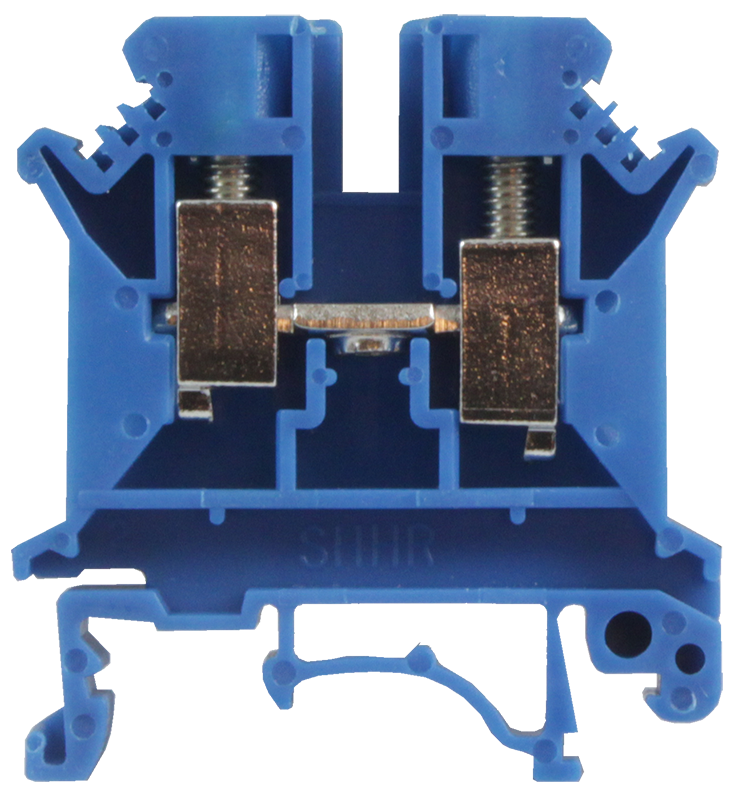

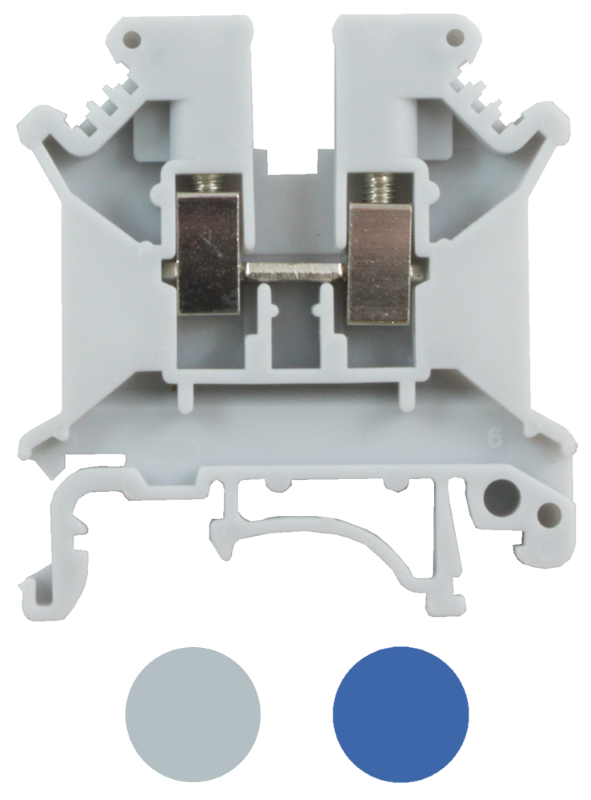

Цвет
| Серый или синий |
Способ подключения проводов | Винтовой зажим
|
Монтаж | На DIN-рейку
|
Типы DIN-реек | NS32
NS35/7,5
NS35/15 |
Материал корпуса | PA |
Материал токоведущей пластины | Луженая медь |
Температура эксплуатации | −60...+105°C |
Габаритные размеры (В×Ш×Г)
| 42,5×6,2×46,2 мм |
Высота над DIN-рейкой NS32 | 37 мм
|
Высота над DIN-рейкой NS35
| 39,5 мм
|

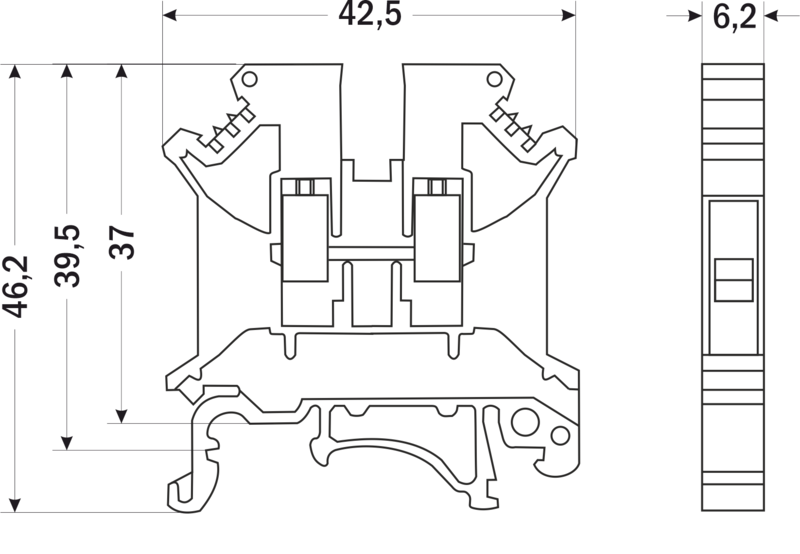

Габаритные размеры |
|
