Провод компенсационный (термопарный) ПТНГт-А

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором

Цена указана за 1 м

В закладки

от 176 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

Особенности:

Тефлон обладает высокой диэлектрической прочностью, эластичностью, химической стойкостью, устойчивостью к свету и погодным условиям. Изоляция из тефлона позволяет использовать провод и датчики с ним в пищевой, химической промышленности и т.д. при температурах до +200°С.

Принцип действия: Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А

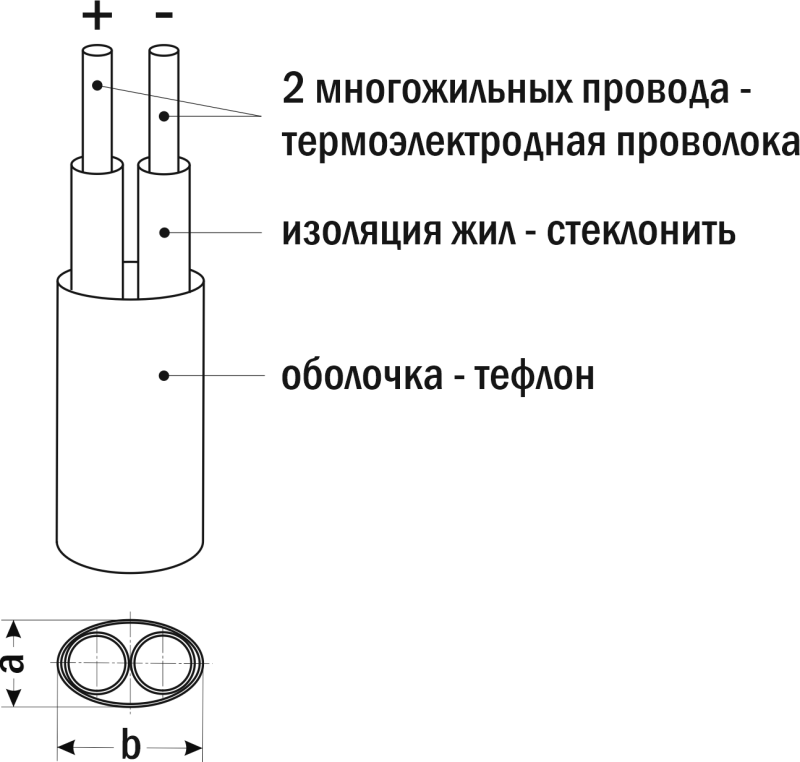

Конструктивное исполнение:

Монтаж:

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN

Полярность	ХА (К)	ХК (L)	ЖК (J)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)

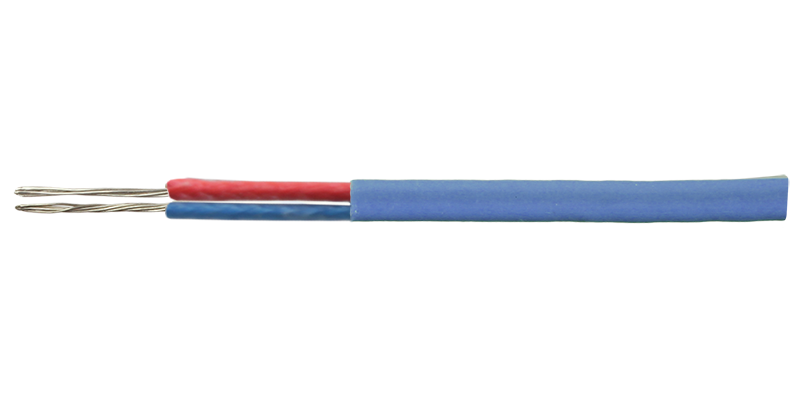

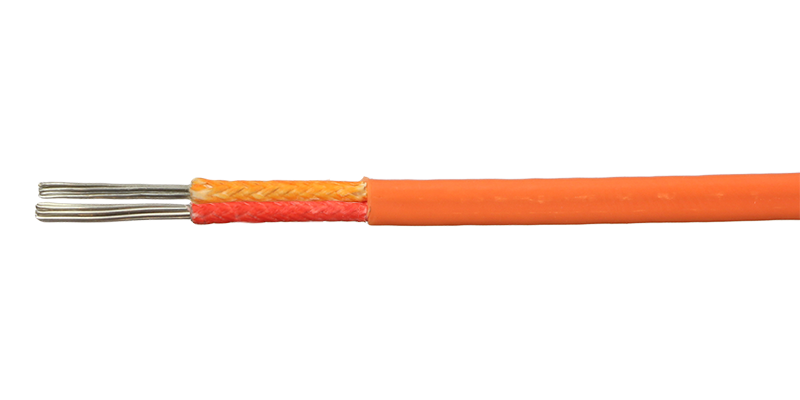

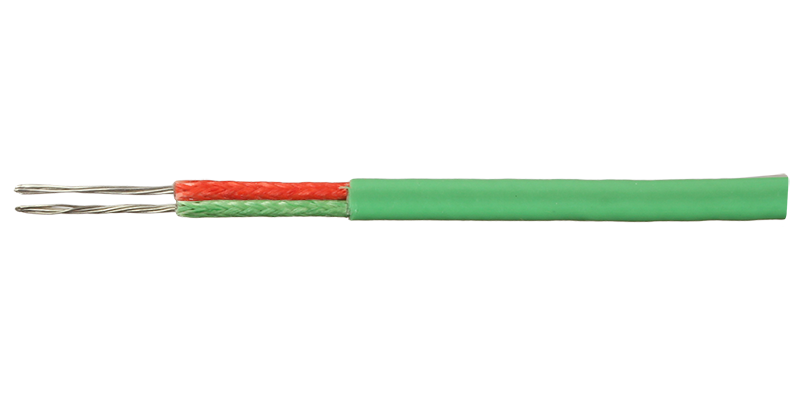

«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)

Технические характеристики:

Параметры	Значение
Тип	ХА (К), ХК (L), ЖК (J)
Рабочий диапазон температур	0...+200°С
Класс допуска (по DIN 43722)	2
Количество жил в проводе	7
Количество проводов	2
Изоляция жил	стеклонить
Оболочка	тефлон

Тип	Диаметр жилы, мм	Сечение, мм²	a×b, мм
ХА (К), ХК (L), ЖК (J)	7×0,2	2×0,2	2×3
ХА (К), ХК (L), ЖК (J)	7×0,3	2×0,5	2×3,5

Версия: 2022-01-22-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	13.01.2012	2.16 Мб

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
ХК (L) ХА (К) ЖК (J)	2х0,2 мм² 2х0,5 мм²

Артикул	Градуировка	Сечение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
M94242	ХК (L)	2х0,2 мм²	Со склада	214 руб. – +
M94245	ХК (L)	2х0,5 мм²	Со склада	281 руб. – +
M94243	ХА (К)	2х0,2 мм²	Со склада	188 руб. – +
M94246	ХА (К)	2х0,5 мм²	Со склада	300 руб. – +
M94244	ЖК (J)	2х0,2 мм²	Со склада	176 руб. – +
M94247	ЖК (J)	2х0,5 мм²	Со склада	248 руб. – +

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
M94242	ХК (L)	2х0,2 мм²	Со склада	214 руб. – +
M94245	ХК (L)	2х0,5 мм²	Со склада	281 руб. – +
M94243	ХА (К)	2х0,2 мм²	Со склада	188 руб. – +
M94246	ХА (К)	2х0,5 мм²	Со склада	300 руб. – +
M94244	ЖК (J)	2х0,2 мм²	Со склада	176 руб. – +
M94247	ЖК (J)	2х0,5 мм²	Со склада	248 руб. – +
