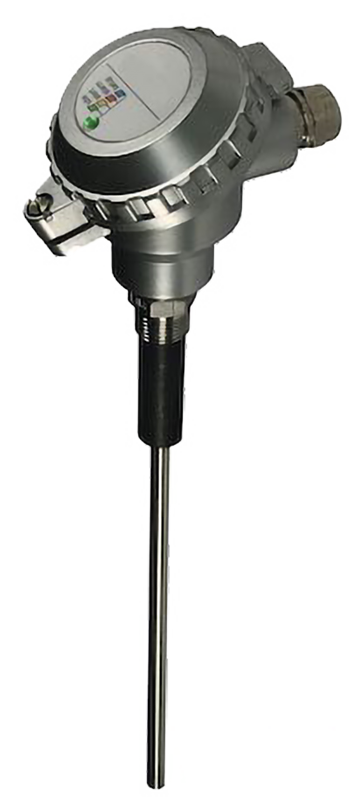

Сигнализатор пыли предназначен для использования в зоне очищенного воздуха для контроля уровня запыленности на выходе из фильтра. Помимо этого, с его помощью с высокой степенью достоверности обнаруживаются дефекты фильтра, трещины, поломка или его некорректная сборка
Принцип работы:
Принцип действия основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение. Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.
Технические характеристики:
Параметр | Значение |
Корпус
| Алюминий, порошковое покрытие
|
Класс защиты корпуса
| IP65
|
Материал измерительного зонда
| Нержавеющая сталь V4A (1.4571)
|
Материал изолятора | Полифениленсульфид (PPS) |
Присоединение | Резьбовое NPT½" |
Момент затяжки | 40 Нм |
Температура хранения | −20...+70°C |
Температура окружающей среды | −20...+70°C |
Температура процесса | −20...+150°C |
Макс. давление | 2 бар |
Общий вес | ±0,7 кг*
|
Напряжение питания | =24 В (=18...26 В) |
Ток потребления | Макс. 50 мА |
Мощность | <2 Вт |
Гистерезис | Фиксированный |
Длительность фильтрования | Фиксированная |
Выходной сигнал | 2 реле, сухой контакт |
Коммутационное напряжение | 60 В перем.ток / пост.ток |
Ток коммутации | Макс. 100 мА |
Коммутационная способность | 6 Вт |
Кабель | Встроенный, 2 метра |
* – для короткой версии.
Модификации:
Модель | Длина зонда |
FS710E-L85
| 85 мм
|
FS710E-L150 | 150 мм |
FS710E-L250 | 250 мм |
FS710E-L350
| 350 мм
|
FS710E-L400
| 400 мм
|
FS710E-L500 | 500 мм |
Электрическое соединение:
Сигнализатор пыли поставляется со встроенным соединительным кабелем (длина 2 метра, Ø 5.9 мм, 8 x 0.14 мм², изоляция ПВХ). Схема соединений кабеля представлена в таблице
Электрическое соединение |
Зеленый
| Калибровка (Вход)
|
Белый
| Калибровка (GND)
|
Желтый | Питание (+24В) |
Коричневый | Питание (0В) |
Розовый | Реле 1 |
Красный | Реле 1 |
Серый | Реле 2 |
Синий | Реле 2 |
Черный
| Экран
|

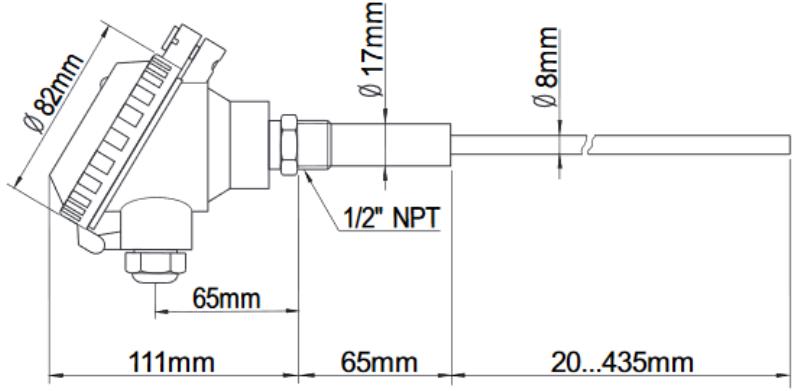

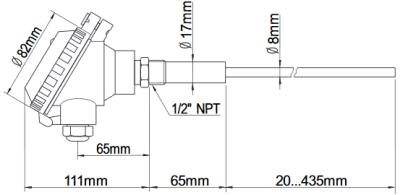

Габаритные размеры:
Габаритные размеры |
|
