Электромагнитный пневмораспределитель РЭПВ-52

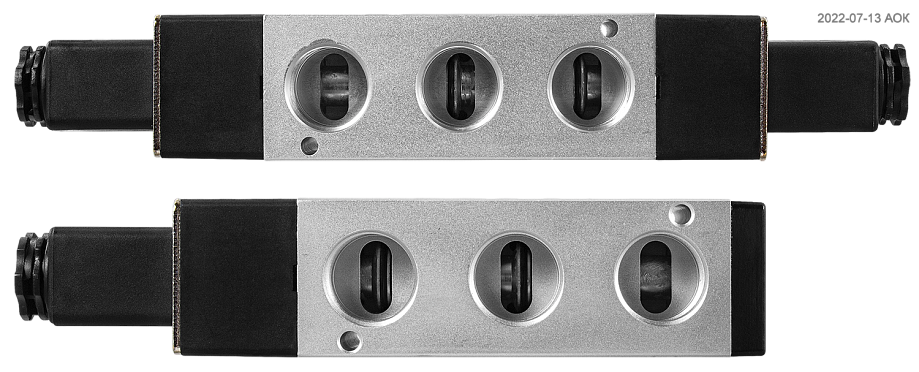

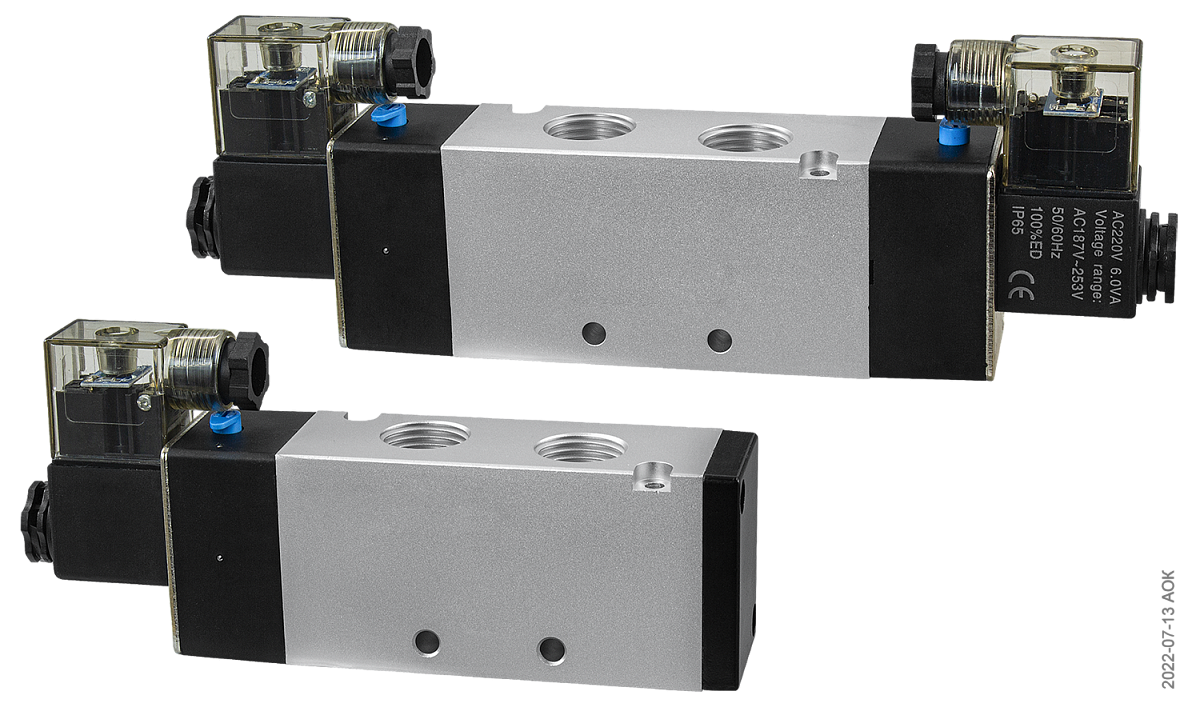

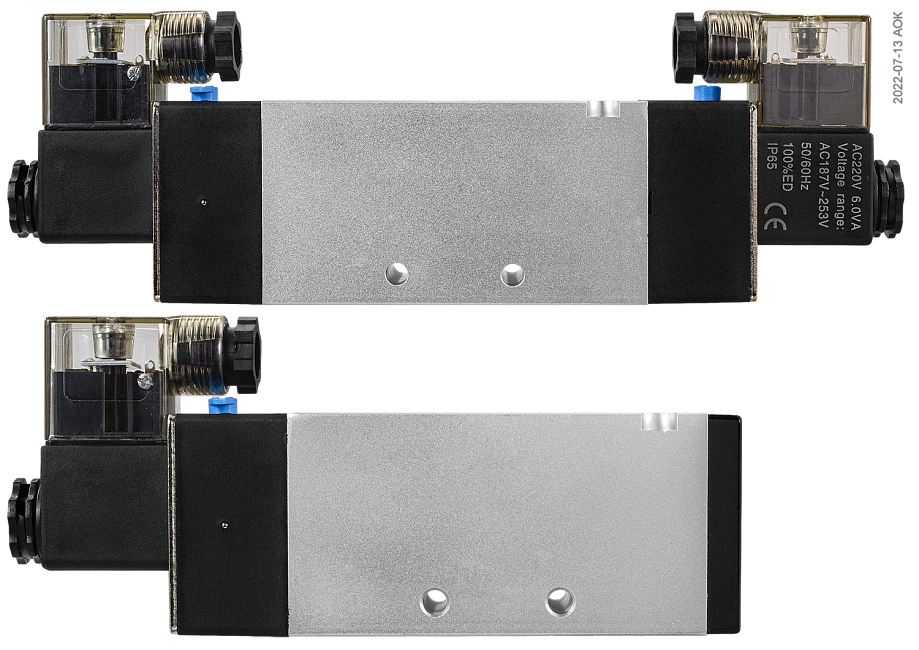

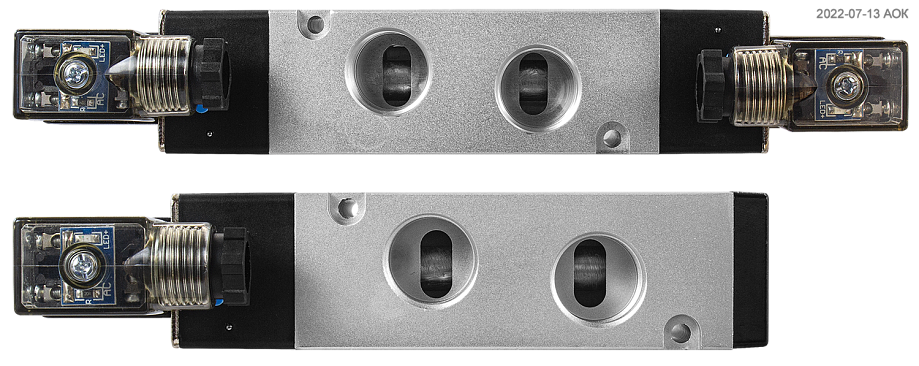

Бистабильный (сверху) и моностабильный (снизу) пневмораспределители

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Тип распределителя: 5/2
Присоединение: G⅛", G¼", G⅜", G½"
Напряжение питания: ~220 В, ~110 В, ~24 В, =24 В, =12 В
Пропускная способность: 900...3200 л/мин
Рабочее давление: 0,15…0,8 МПа
Рабочая температура: −5…+60°C

В закладки

от 2 019 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (70)
Все модификации ()
Отзывы (0)

Электромагнитный пневмораспределитель cерии РЭПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Особенности:

Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
Бистабильные распределители в обе стороны переключаются за счет катушек

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛"	¼"	⅜"	½"
Присоединение рабочих портов	G⅛"	G¼"	G⅜"	G½"
Присоединение портов выхлопа	G⅛"	G⅛"	G¼"	G½"
Пропускная способность (при давлении 0,6 МПа)	900 л/мин	1350 л/мин	2250 л/мин	3200 л/мин
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Допуск по напряжению	±10%
Катушка	КС-18	КС-28 ASEx580 (взрывозащищенная)
Потребляемая мощность катушки	~3,5 ВА/=3 Вт	КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт
Температура эксплуатации	−5…+60°C
Степень защиты	IP65
Класс изоляции соленоида	Класс F
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение рабочих портов	Присоединение портов выхлопа	Пневматическая схема	Габаритные размеры, мм

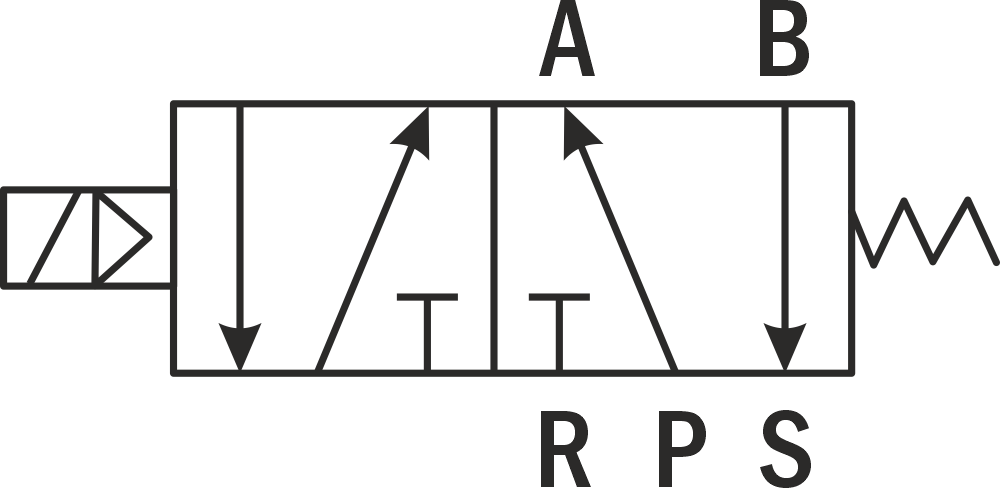

C одной катушкой управления (моностабильный)
РЭПВ-5211-18	G⅛"	G⅛"	P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа	53×111×18
РЭПВ-5221-14	G¼"	G⅛"		65×118×22
РЭПВ-5231-38	G⅜"	G¼"		67,5×136×27
РЭПВ-5241-12	G½"	G½"		75×166×34

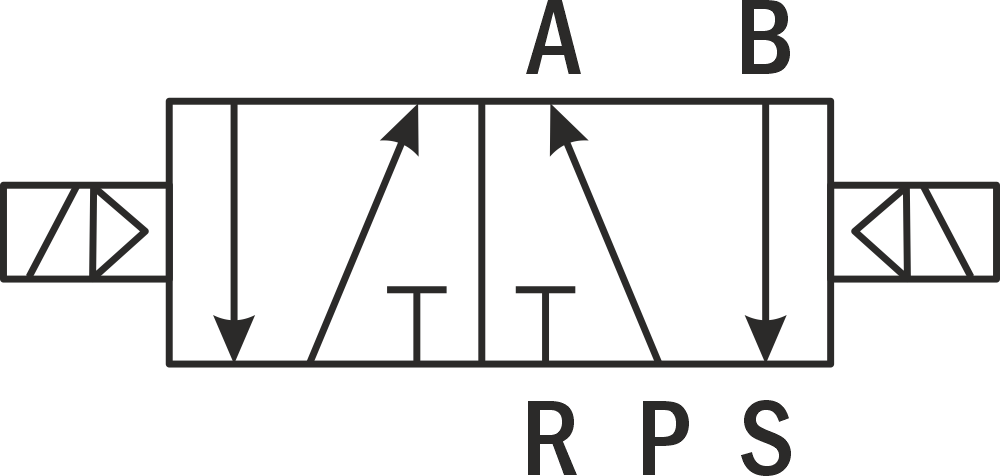

C двумя катушками управления (бистабильный)
РЭПВ-5212-18	G⅛"	G⅛"	P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа	53,5×145×18
РЭПВ-5222-14	G¼"	G⅛"		65×174×22
РЭПВ-5232-38	G⅜"	G¼"		67,5×190×27
РЭПВ-5242-12	G½"	G½"		73×222×34

Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный: в исходном положении воздух подается через порт питания P нарабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.

Бистабильный: при подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии питания золотник остается в том же положении. При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник остается в том же положении.

Таблица соответствия аксессуаров:

Модель пневмораспределителя	Модель плиты	Модель постовой заглушки	Модель торцевой заглушки
РЭПВ-5211-18 РЭПВ-5212-18	ПМ-5318	ЗП-5318	ЗТР-18
РЭПВ-5221-14 РЭПВ-5222-14	ПМ-5314	ЗП-5314	ЗТР-14
РЭПВ-5231-38 РЭПВ-5232-38	ПМ-5338	ЗП-5338	ЗТР-38
РЭПВ-5241-12 РЭПВ-5242-12	ПМ-5312	ЗП-5312	ЗТР-12

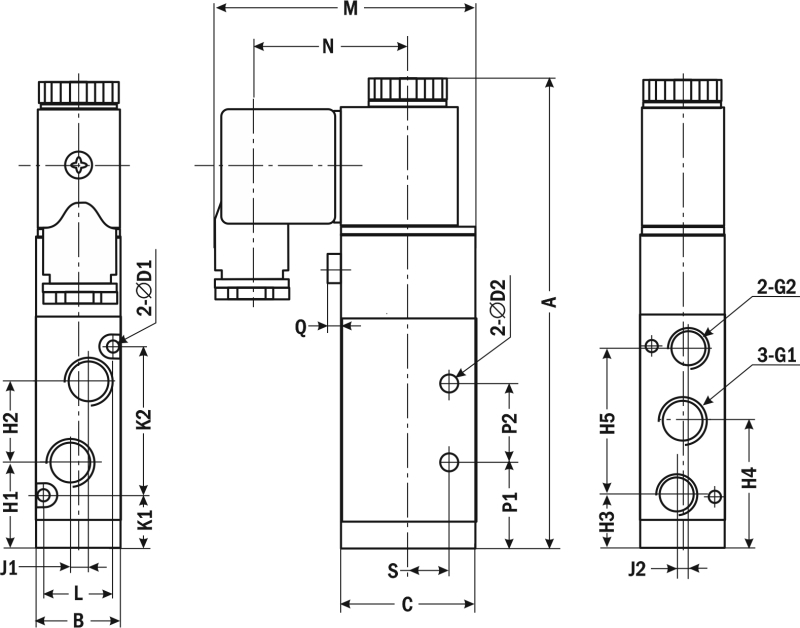

Габаритные размеры (с одной катушкой управления)

Модификация	G1	G2	A	B	C	D1	D2	H1	H2	H3	H4	H5
РЭПВ-5211-18	⅛"	⅛"	111	18	27	3,3	3,3	20	15	14	28	28
РЭПВ-5221-14	¼"	⅛"	118	22	35	3,3	4,3	21,5	20	13,5	31,5	36
РЭПВ-5231-38	⅜"	¼"	136	27	40	4,3	4,3	29	22	17,5	40	45
РЭПВ-5241-12	½"	½"	166	34	50	4,3	5	36	36	23	54	62,5

Модификация	J1	J2	K1	K2	L	M	N	P1	P2	Q	S
РЭПВ-5211-18	3	2	13	30	13	53	32,5	21	14	3	9,5
РЭПВ-5221-14	3	0	12,5	38	17	65	38	21,5	20	3,5	10
РЭПВ-5231-38	4	0	15	50	20	67,5	38,5	28	24	3,5	13,5
РЭПВ-5241-12	4	0	18	72	27	75	37,5	40,5	28	3,5	17,5

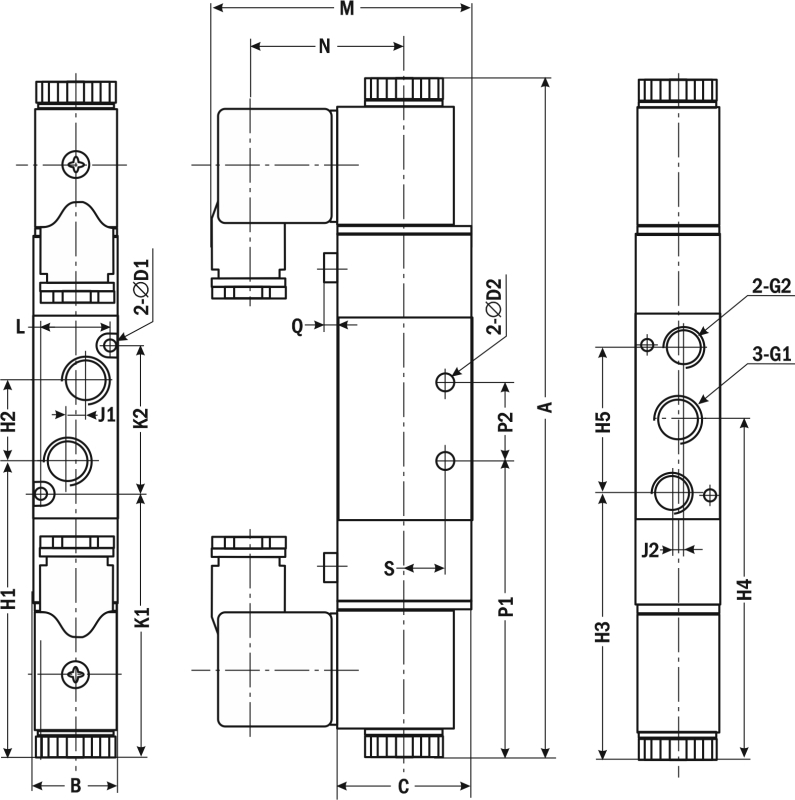

Габаритные размеры (с двумя катушками управления)

Модификация	G1	G2	A	B	C	D1	D2	H1	H2	H3	H4	H5
РЭПВ-5212-18	⅛"	⅛"	145	18	27	3,3	3,3	64	15	57	70	28
РЭПВ-5222-14	¼"	⅛"	174	22	35	3,3	4,3	75,5	21	68	86	36
РЭПВ-5232-38	⅜"	¼"	190	27	40	4,3	4,3	83	24	72	94	45
РЭПВ-5242-12	½"	½"	222	34	50	4,3	5,5	93	36	79	110	63

Модификация	J1	J2	K1	K2	L	M	N	P1	P2	Q	S
РЭПВ-5212-18	3	3	57	30	13,5	53,5	32,5	65	14	2,5	9
РЭПВ-5222-14	3	0	68	38	17	65	39	76,5	20	3,5	10,5
РЭПВ-5232-38	4	0	70	50	20	67,5	38	83	22,5	3,5	14
РЭПВ-5242-12	4	0	73,5	72,5	27	73	38	96	28	3	17,5

*габаритные размеры указаны в мм

Версия: 2023-11-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.11.2023	1.03 Мб
