Башни светодиодные сигнальные многоуровневые БСС-215МВ

Прибор для визуальной сигнализации состояния процессов и технологического оборудования

Цвет: красный, желтый, зеленый, синий, белый
От 1 до 5 ламп (уровней)
Диаметр лампы: 52 мм
Питание: ~220 В, =24 B
Постоянное свечение или мигание в зависимости от способа подключения
Крепление: кронштейн, площадка под винты или универсальное крепление (поворотная площадка под винты)
Степень пылевлагозащиты IP63

В закладки

от 1 203 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой индикации.

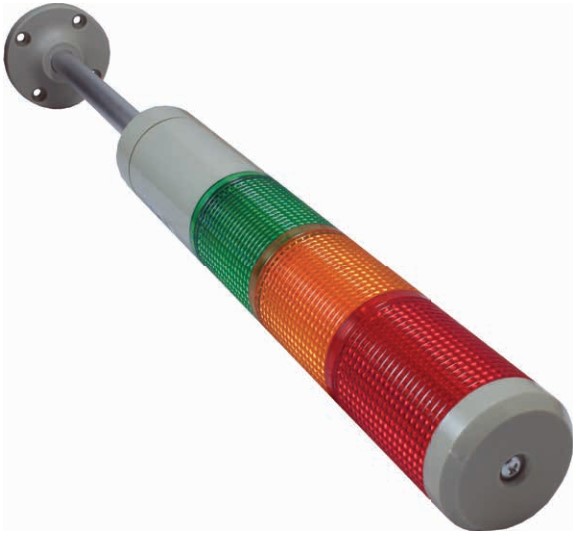

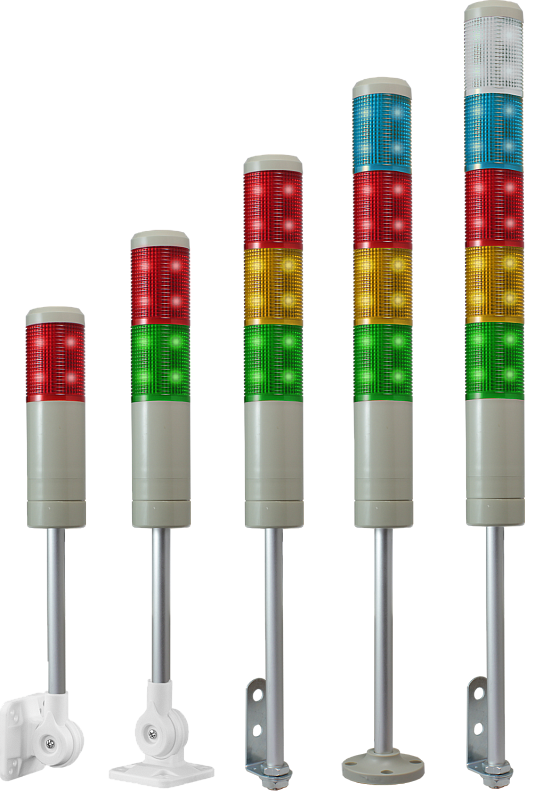

Сигнальные лампы БСС-215МВ – круглого сечения с одной, двумя, тремя, четырьмя или пятью светодиодными секциями красного, желтого, зеленого, синего и белого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).

Области применения:

Станки и конвейеры
Автоматические ворота и шлагбаумы
Индикация уровня заполнения в бункерах и резервуарах

Технические характеристики:

Параметр	БСС-215-1МВ		БСС-215-2МВ	БСС-215-3МВ	БСС-215-4МВ	БСС-215-5МВ
Параметр	Количество уровней	1		2	3	4	5
Цвет	Красный		Красный и зеленый	Красный, желтый и зеленый	Синий, красный, желтый и зеленый	Белый, синий, красный, желтый, и зеленый
Высота уровня	64 мм
Диаметр лампы	52 мм
Режимы работы	Постоянное свечение или мигание в зависимости от способа подключения
Питание	~220 В, =24 B
Крепление	Кронштейн, площадка под винты или универсальное крепление
Степень пылевлагозащиты	IP63
Температура эксплуатации	−10...+45°С
Длина провода, мм	370 ±10%
Высота в сборе с универсальным креплением	468 мм ±5%		532 мм ±5%	596 мм ±5%	660 мм ±5%	724 мм ±5%
Вес с универсальным креплением	279		325	369	413	457
Высота в сборе с площадкой под винты/с кронштейном	395/400 мм ±5%		459/464 мм ±5%	523/528 мм ±5%	587/592 мм ±5%	651/656 мм ±5%
Вес с площадкой под винты/с кронштейном	250/320 г		296/366 г	340/410 г	384/454 г	428/498 г

Плата управления

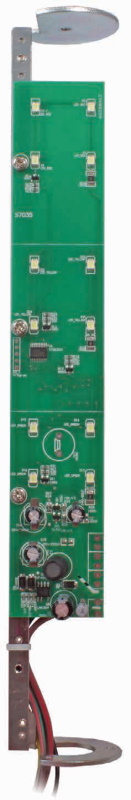

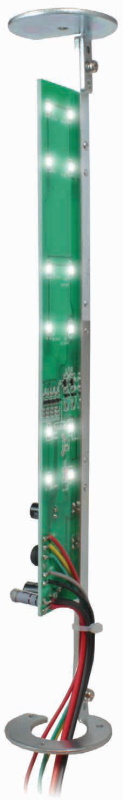

Рис. 1 — светодиоды на плате управления (вид спереди, питание выключено)*	Рис. 2 — светодиоды на плате управления (вид сбоку, питание включено)*

* На рисунках 1 и 2 изображена модель БСС-215-3МВ.

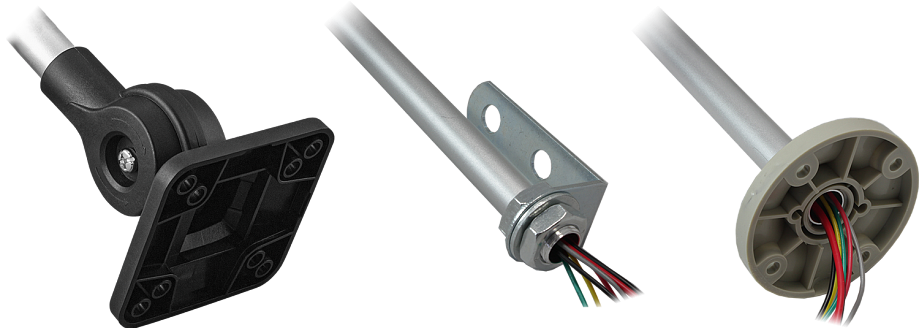

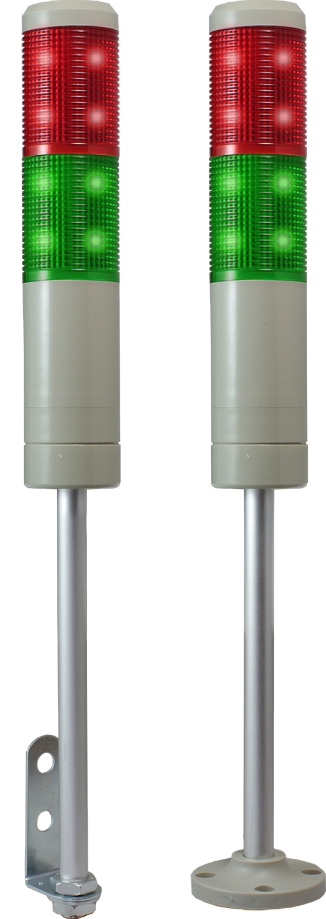

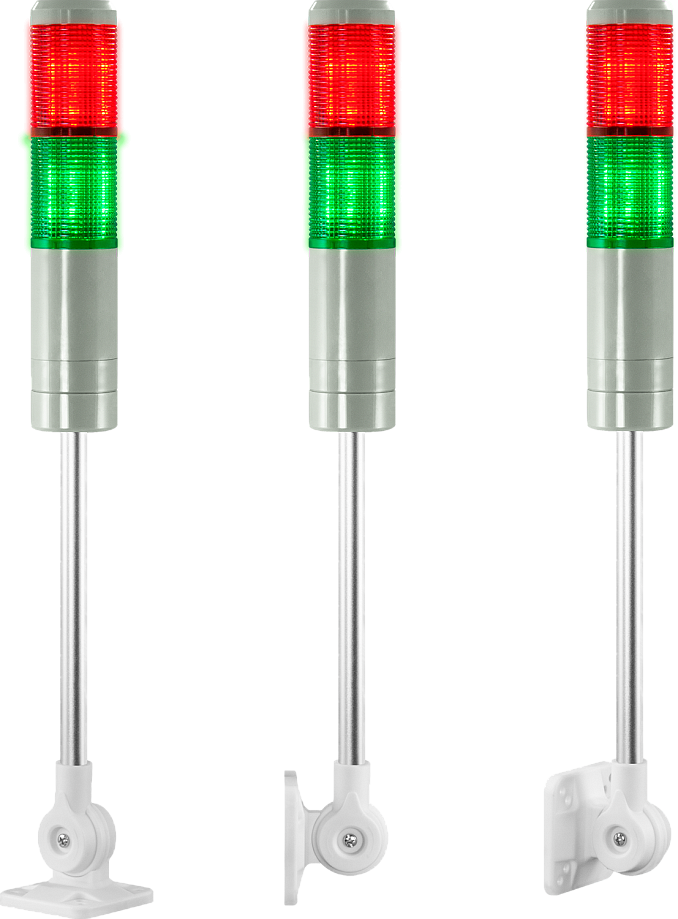

Площадка под винты для крепления на горизонтальную поверхность	Кронштейн для крепления на стену или иную вертикальную поверхность	Универсальное крепление (поворотная площадка под винты)

Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты или универсальным креплением шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.

Габаритные размеры

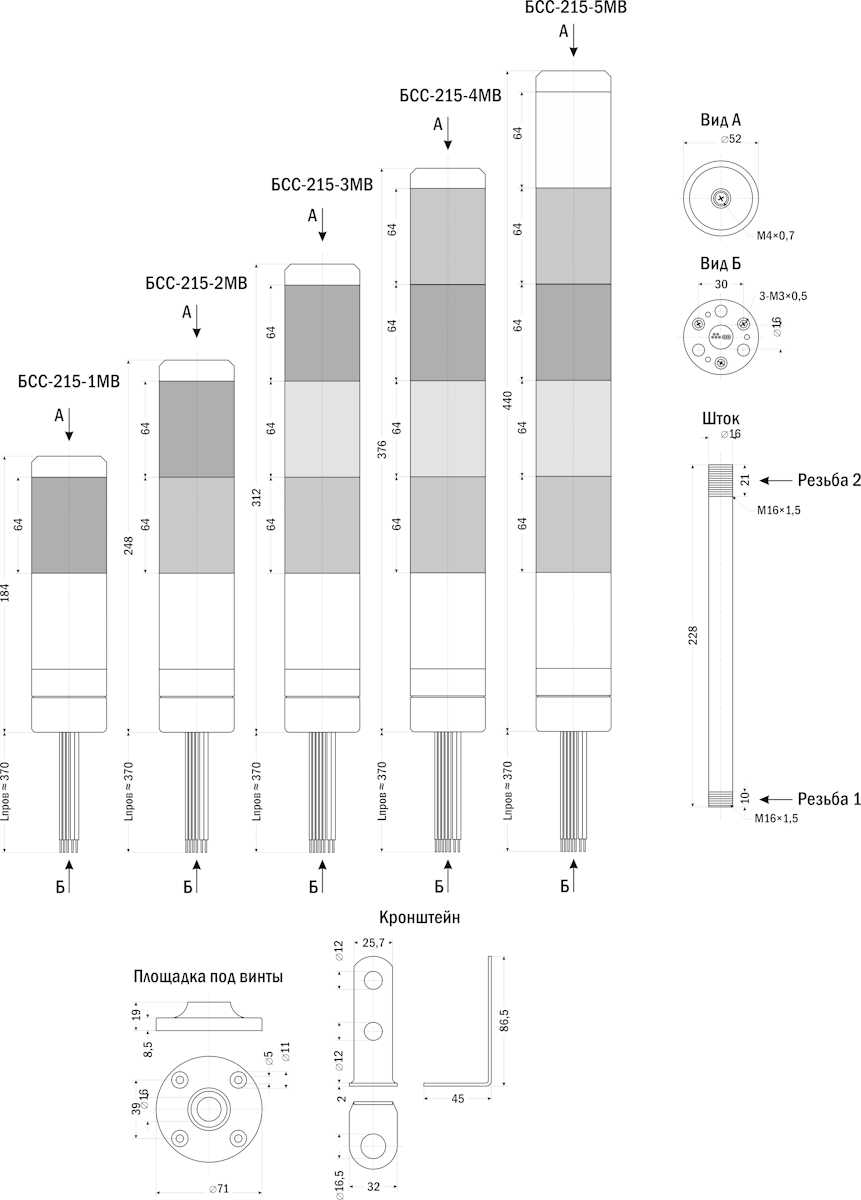

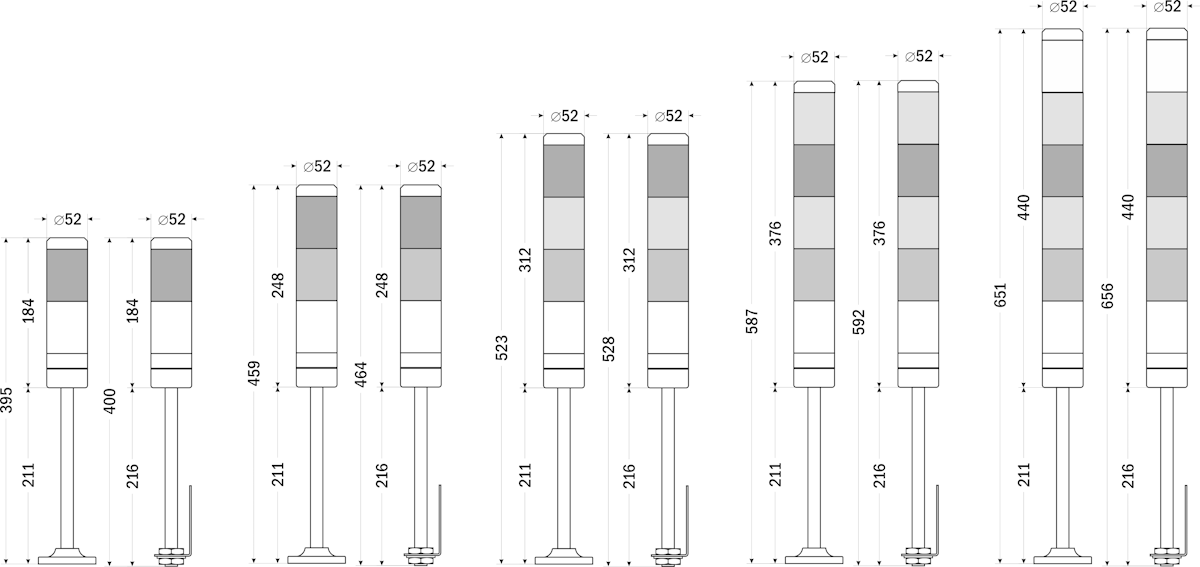

Габаритные размеры с кронштейном и площадкой под винты

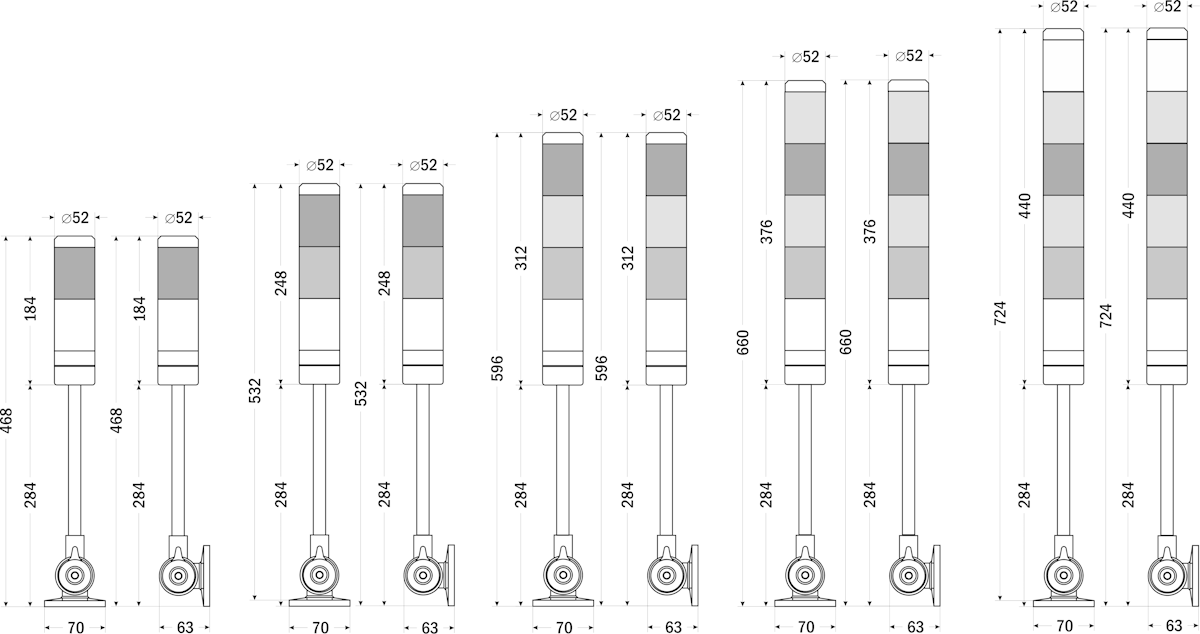

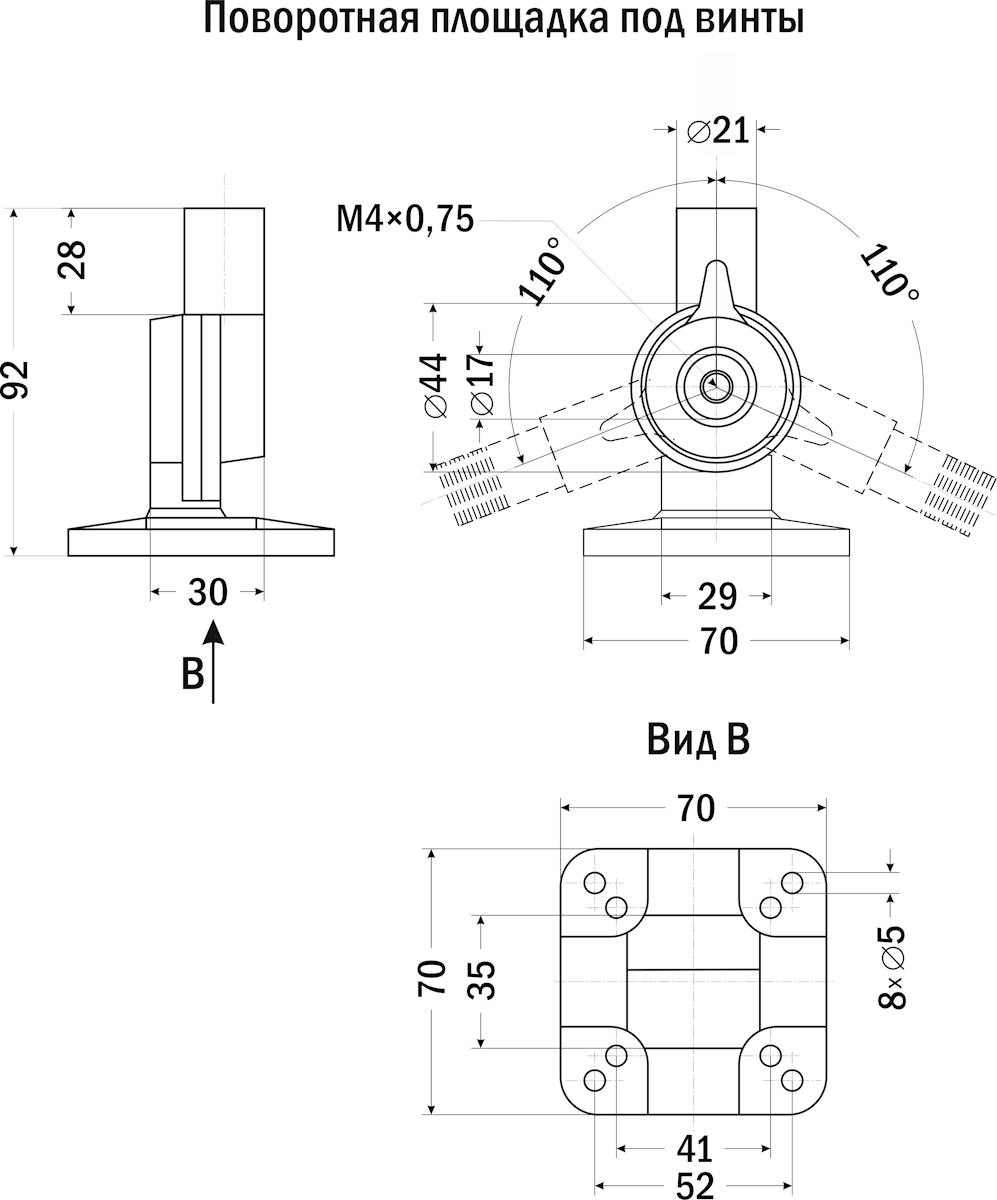

Габаритные размеры с универсальным креплением (поворотной площадкой под винты)

Версия: 2025-04-26-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.04.2025	1.16 Мб

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
Красный Красный/Зеленый Красный/Желтый/Зеленый Синий/Красный/Желтый/Зеленый Белый/Синий/Красный/Желтый/Зеленый	~220 =24	Кронштейн Площадка под винты Универсальное крепление (поворотная площадка под винты)

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
R18503	Красный	~220	Кронштейн	Со склада	1307 руб. – +
R18513	Красный	~220	Площадка под винты	Со склада	1203 руб. – +
R18523	Красный	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1411 руб. – +
R18508	Красный	=24	Кронштейн	Со склада	1307 руб. – +
R18518	Красный	=24	Площадка под винты	Со склада	1203 руб. – +
R18528	Красный	=24	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1411 руб. – +
R18504	Красный/Зеленый	~220	Кронштейн	Со склада	1599 руб. – +
R18514	Красный/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	1495 руб. – +
R18524	Красный/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1703 руб. – +
R18505	Красный/Желтый/Зеленый	~220	Кронштейн	Со склада	1888 руб. – +
R18515	Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада	1784 руб. – +
R18525	Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1992 руб. – +
R18510	Красный/Желтый/Зеленый	=24	Кронштейн	Со склада	1888 руб. – +
R18520	Красный/Желтый/Зеленый	=24	Площадка под винты	Со склада	1784 руб. – +
R18530	Красный/Желтый/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1992 руб. – +
R18507	Белый/Синий/Красный/Желтый/Зеленый	~220	Кронштейн	Со склада	2867 руб. – +
R18517	Белый/Синий/Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2763 руб. – +
R18527	Белый/Синий/Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	2971 руб. – +

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
R18503	Красный	~220	Кронштейн	Со склада	1307 руб. – +
R18513	Красный	~220	Площадка под винты	Со склада	1203 руб. – +
R18523	Красный	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1411 руб. – +
R18508	Красный	=24	Кронштейн	Со склада	1307 руб. – +
R18518	Красный	=24	Площадка под винты	Со склада	1203 руб. – +
R18528	Красный	=24	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1411 руб. – +
R18504	Красный/Зеленый	~220	Кронштейн	Со склада	1599 руб. – +
R18514	Красный/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	1495 руб. – +
R18524	Красный/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1703 руб. – +
R18509	Красный/Зеленый	=24	Кронштейн	Снято с производства	1599 руб. – +
R18519	Красный/Зеленый	=24	Площадка под винты	Снято с производства	1495 руб. – +
R18529	Красный/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	1703 руб. – +
R18505	Красный/Желтый/Зеленый	~220	Кронштейн	Со склада	1888 руб. – +
R18515	Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада	1784 руб. – +
R18525	Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1992 руб. – +
R18510	Красный/Желтый/Зеленый	=24	Кронштейн	Со склада	1888 руб. – +
R18520	Красный/Желтый/Зеленый	=24	Площадка под винты	Со склада	1784 руб. – +
R18530	Красный/Желтый/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1992 руб. – +
R18506	Синий/Красный/Желтый/Зеленый	~220	Кронштейн	Снято с производства	2406 руб. – +
R18516	Синий/Красный/Желтый/Зеленый	~220	Площадка под винты	Снято с производства	2302 руб. – +
R18526	Синий/Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	120 дней	2510 руб. – +
R18511	Синий/Красный/Желтый/Зеленый	=24	Кронштейн	Снято с производства	2406 руб. – +
R18521	Синий/Красный/Желтый/Зеленый	=24	Площадка под винты	Снято с производства	2302 руб. – +
R18531	Синий/Красный/Желтый/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	2510 руб. – +
R18507	Белый/Синий/Красный/Желтый/Зеленый	~220	Кронштейн	Со склада	2867 руб. – +
R18517	Белый/Синий/Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2763 руб. – +
R18527	Белый/Синий/Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	2971 руб. – +
R18512	Белый/Синий/Красный/Желтый/Зеленый	=24	Кронштейн	Снято с производства	2867 руб. – +
R18522	Белый/Синий/Красный/Желтый/Зеленый	=24	Площадка под винты	Снято с производства	2763 руб. – +
R18532	Белый/Синий/Красный/Желтый/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	2971 руб. – +
