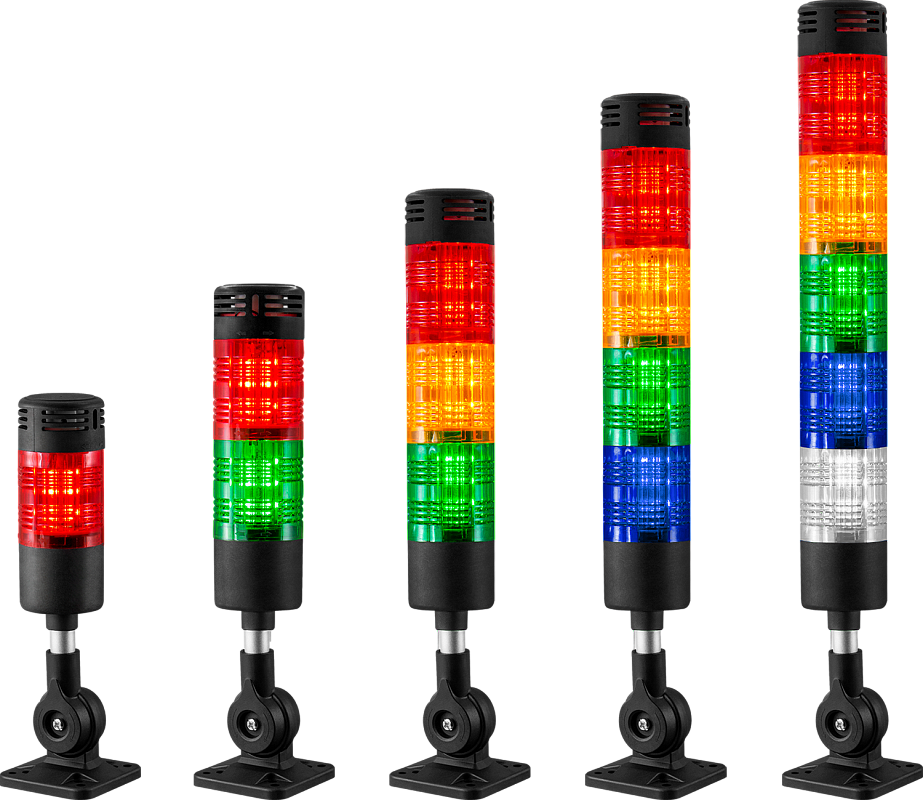

Башни светодиодные сигнальные многоуровневые БСС-204МВC

Прибор для визуальной сигнализации состояния процессов и технологическогооборудования

Цвет: красный, желтый, зеленый, синий
1, 3 или 4 лампы (уровня)
Диаметр лампы: 53 мм
Питание: =24 В
Постоянное свечение или мигание (выбор переключателем)
Сирена громкостью 90 дБ подключается независимо от световой сигнализации и может быть использована как отдельно, так и совместно с визуальной индикацией
Крепление: площадка под винты
Степень пылевлагозащиты IP30

В закладки

от 1 443 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой и звуковой индикации.

Сигнальные лампы БСС-204МВС – круглого сечения с одной, тремя или четырьмя светодиодными секциями красного, зеленого, желтого и синего цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).

Области применения:

Станки и конвейеры
Автоматические ворота и шлагбаумы
Индикация уровня заполнения в бункерах и резервуарах

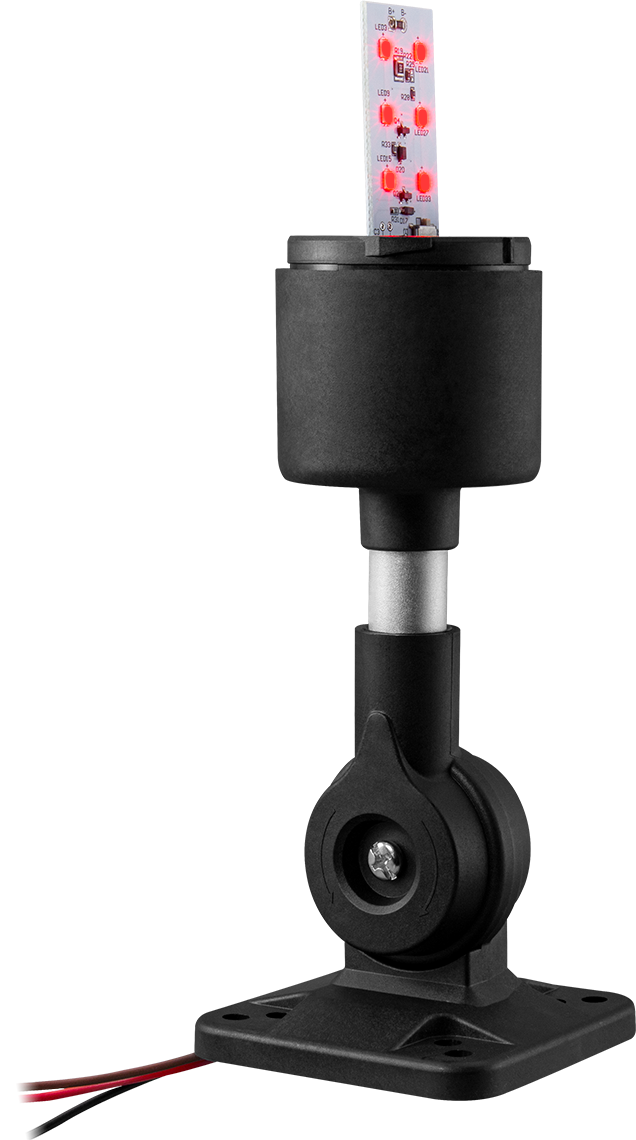

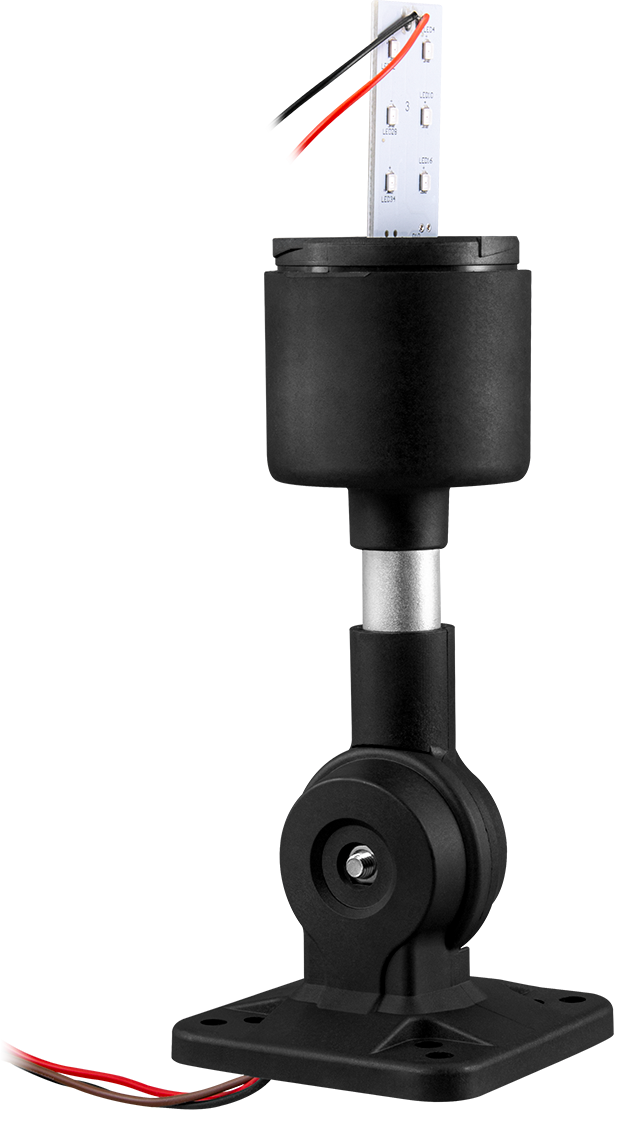

Рис. 1 — светодиоды на плате управления (вид спереди, питание выключено)*	Рис. 2 — светодиоды на плате управления (вид сбоку, питание включено)*

* На рисунках 1 и 2 изображена модель БСС-204-1МВС

Технические характеристики:

Параметр	БСС-204-1МВС	БСС-204-3МВС	БСС-204-4МВС
Количество уровней	1	3	4
Цвет	Красный	Красный, желтый и зеленый	Красный, желтый, зеленый и синий
Высота уровня	59 мм
Диаметр лампы	53 мм
Режимы работы	Постоянное свечение или мигание
Питание	=24 В
Громкость сирены	90 дБ
Крепление	Площадка под винты
Степень пылевлагозащиты	IP30
Температура эксплуатации	−10...+45°С
Высота в сборе	256 мм±5%	374 мм±5%	433 мм±5%
Вес	178 г	266 г	305 г

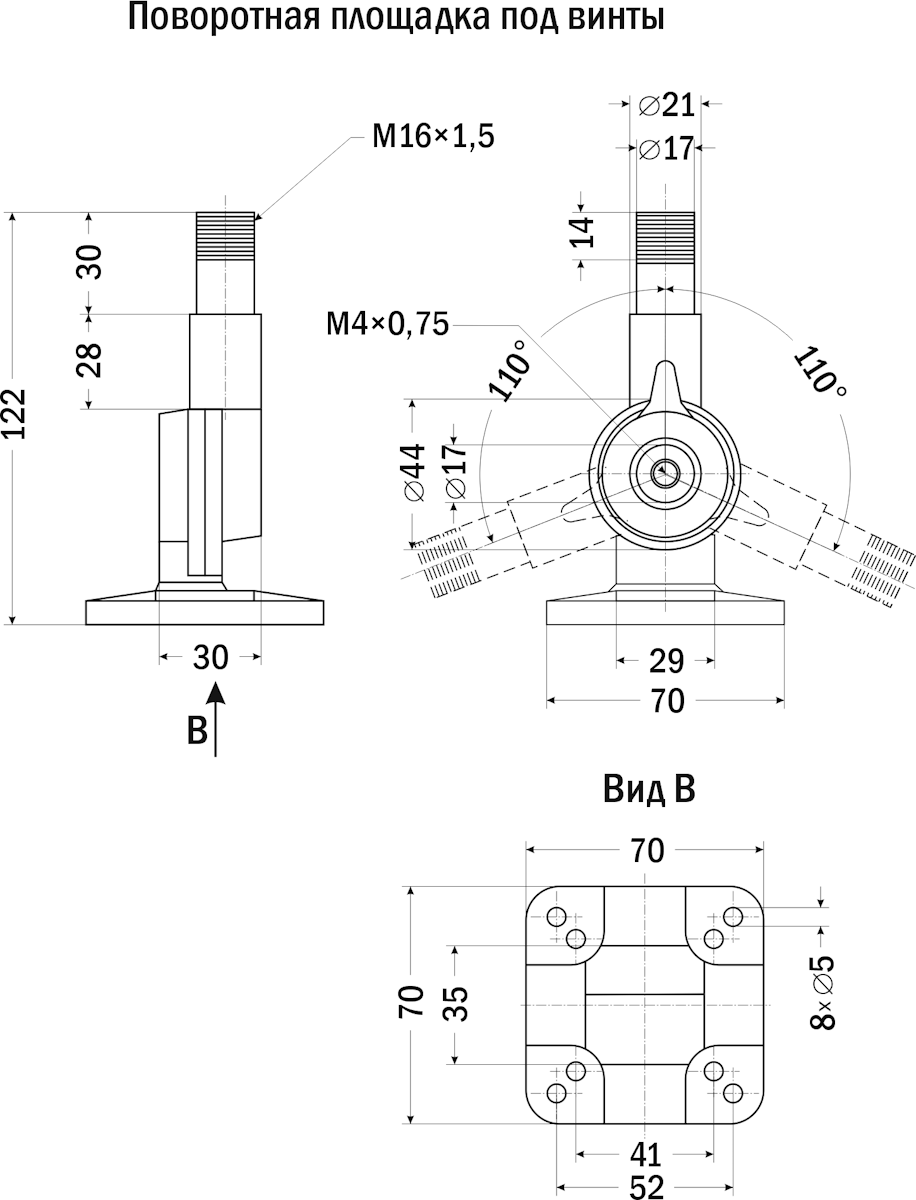

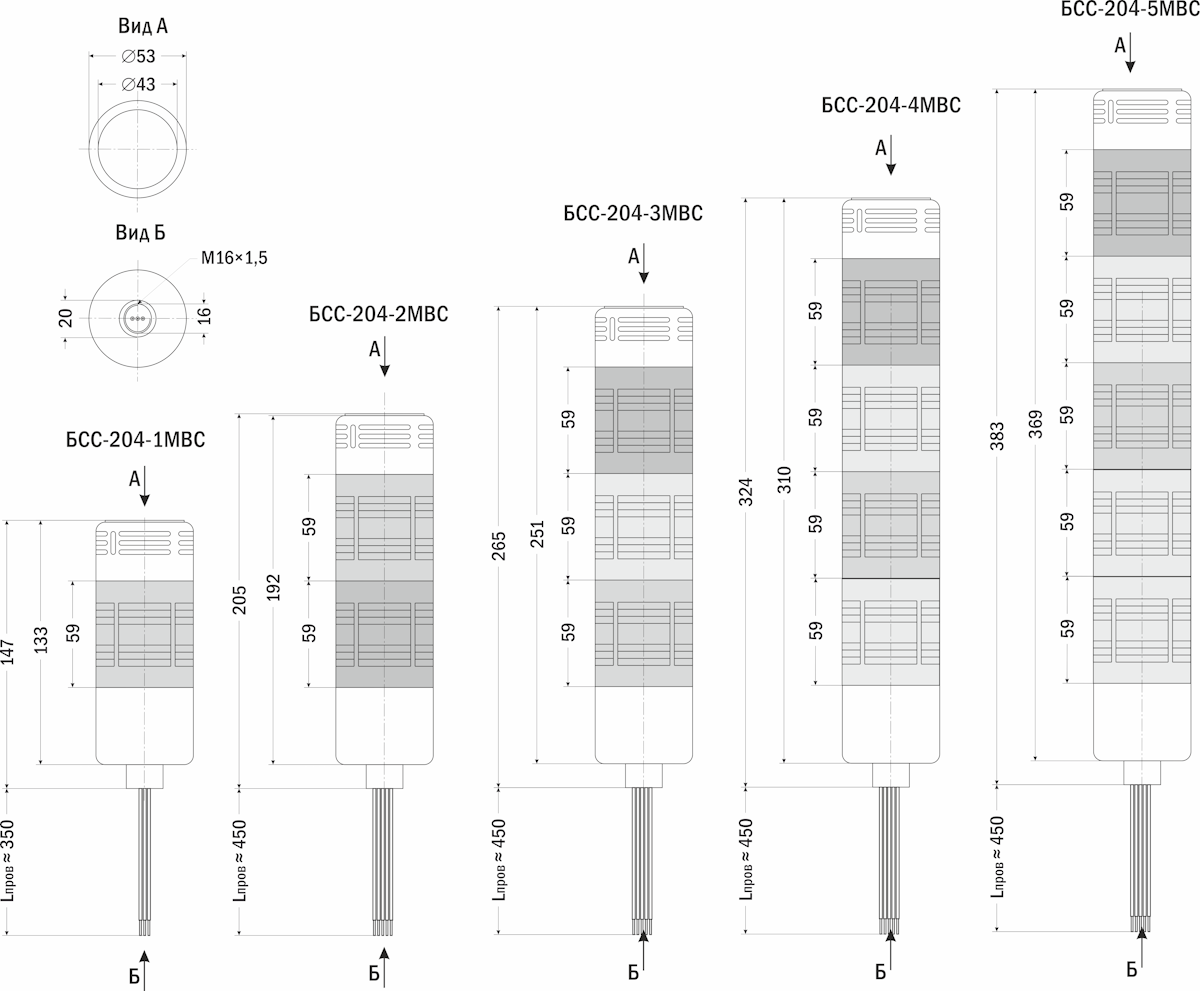

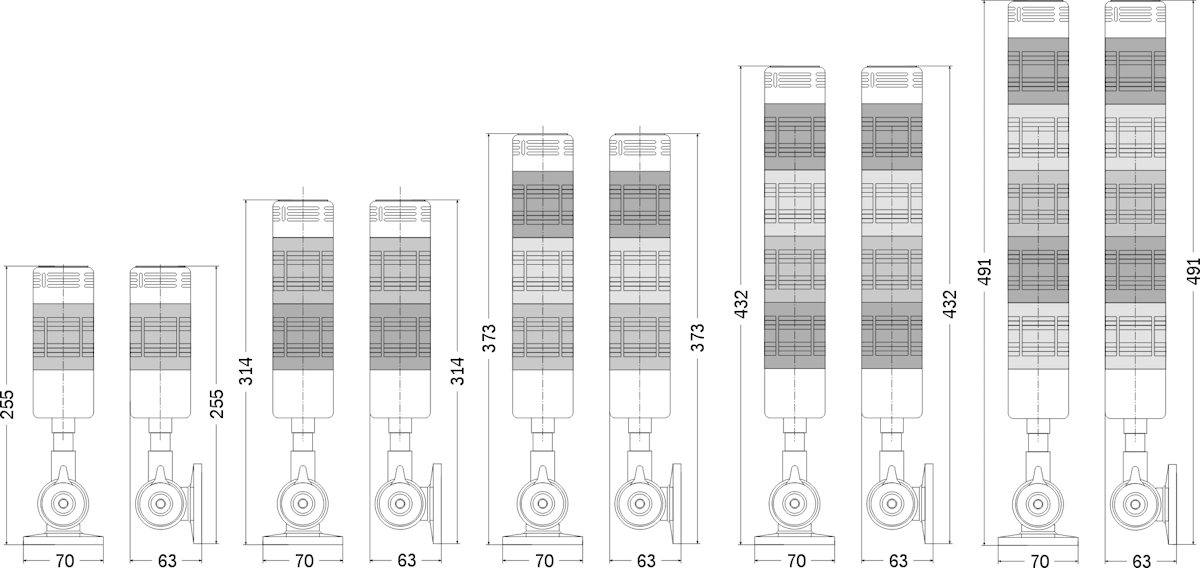

Габаритные размеры

Версия: 2024-10-01-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	02.10.2024	1.19 Мб

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
Красный Красный/Зеленый Красный/Желтый/Зеленый Красный/Желтый/Зеленый/Синий	~220 =24 ≅24	Кронштейн Площадка под винты Универсальное крепление (поворотная площадка под винты)

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
Q17419	Красный	~220	Кронштейн	Со склада (комплектация 1..72 часа)	1950 руб. – +
Q17431	Красный	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	1950 руб. – +
Q17443	Красный	~220	Универсальное крепление (поворотная площадка под винты)	Со склада	1950 руб. – +
Q17427	Красный	≅24	Кронштейн	Со склада (комплектация 1..72 часа)	1755 руб. – +
Q17439	Красный	≅24	Площадка под винты	Со склада (комплектация 1..72 часа)	1755 руб. – +
Q17451	Красный	≅24	Универсальное крепление (поворотная площадка под винты)	Со склада	1755 руб. – +
Q17420	Красный/Зеленый	~220	Кронштейн	Со склада (комплектация 1..72 часа)	2126 руб. – +
Q17432	Красный/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2126 руб. – +
Q17444	Красный/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада	2126 руб. – +
Q17428	Красный/Зеленый	≅24	Кронштейн	Со склада (комплектация 1..72 часа)	2048 руб. – +
Q17440	Красный/Зеленый	≅24	Площадка под винты	Со склада (комплектация 1..72 часа)	2048 руб. – +
Q17452	Красный/Зеленый	≅24	Универсальное крепление (поворотная площадка под винты)	Со склада	2048 руб. – +
Q17421	Красный/Желтый/Зеленый	~220	Кронштейн	Со склада (комплектация 1..72 часа)	2340 руб. – +
Q17433	Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2340 руб. – +
Q17445	Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада	2340 руб. – +

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
Q17419	Красный	~220	Кронштейн	Со склада (комплектация 1..72 часа)	1950 руб. – +
Q17431	Красный	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	1950 руб. – +
Q17443	Красный	~220	Универсальное крепление (поворотная площадка под винты)	Со склада	1950 руб. – +
Q17423	Красный	=24	Кронштейн	120 дней	1443 руб. – +
Q17435	Красный	=24	Площадка под винты	Под заказ к 2025.09.01	1443 руб. – +
Q17447	Красный	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	1443 руб. – +
Q17427	Красный	≅24	Кронштейн	Со склада (комплектация 1..72 часа)	1755 руб. – +
Q17439	Красный	≅24	Площадка под винты	Со склада (комплектация 1..72 часа)	1755 руб. – +
Q17451	Красный	≅24	Универсальное крепление (поворотная площадка под винты)	Со склада	1755 руб. – +
Q17420	Красный/Зеленый	~220	Кронштейн	Со склада (комплектация 1..72 часа)	2126 руб. – +
Q17432	Красный/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2126 руб. – +
Q17444	Красный/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада	2126 руб. – +
Q17424	Красный/Зеленый	=24	Кронштейн	120 дней	2126 руб. – +
Q17436	Красный/Зеленый	=24	Площадка под винты	120 дней	2126 руб. – +
Q17448	Красный/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	2126 руб. – +
Q17428	Красный/Зеленый	≅24	Кронштейн	Со склада (комплектация 1..72 часа)	2048 руб. – +
Q17440	Красный/Зеленый	≅24	Площадка под винты	Со склада (комплектация 1..72 часа)	2048 руб. – +
Q17452	Красный/Зеленый	≅24	Универсальное крепление (поворотная площадка под винты)	Со склада	2048 руб. – +
Q17421	Красный/Желтый/Зеленый	~220	Кронштейн	Со склада (комплектация 1..72 часа)	2340 руб. – +
Q17433	Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2340 руб. – +
Q17445	Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада	2340 руб. – +
Q17425	Красный/Желтый/Зеленый	=24	Кронштейн	120 дней	1950 руб. – +
Q17437	Красный/Желтый/Зеленый	=24	Площадка под винты	Под заказ к 2025.09.01	1950 руб. – +
Q17449	Красный/Желтый/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	1950 руб. – +
Q17429	Красный/Желтый/Зеленый	≅24	Кронштейн	120 дней	2262 руб. – +
Q17441	Красный/Желтый/Зеленый	≅24	Площадка под винты	120 дней	2262 руб. – +
Q17453	Красный/Желтый/Зеленый	≅24	Универсальное крепление (поворотная площадка под винты)	Под заказ к 2025.09.01	2262 руб. – +
Q17422	Красный/Желтый/Зеленый/Синий	~220	Кронштейн	120 дней	2164 руб. – +
Q17434	Красный/Желтый/Зеленый/Синий	~220	Площадка под винты	120 дней	2164 руб. – +
Q17446	Красный/Желтый/Зеленый/Синий	~220	Универсальное крепление (поворотная площадка под винты)	120 дней	2164 руб. – +
Q17426	Красный/Желтый/Зеленый/Синий	=24	Кронштейн	120 дней	2164 руб. – +
Q17438	Красный/Желтый/Зеленый/Синий	=24	Площадка под винты	Под заказ к 2025.09.01	2164 руб. – +
Q17450	Красный/Желтый/Зеленый/Синий	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	2164 руб. – +
Q17430	Красный/Желтый/Зеленый/Синий	≅24	Кронштейн	120 дней	2164 руб. – +
Q17442	Красный/Желтый/Зеленый/Синий	≅24	Площадка под винты	120 дней	2164 руб. – +
Q17454	Красный/Желтый/Зеленый/Синий	≅24	Универсальное крепление (поворотная площадка под винты)	120 дней	2164 руб. – +
