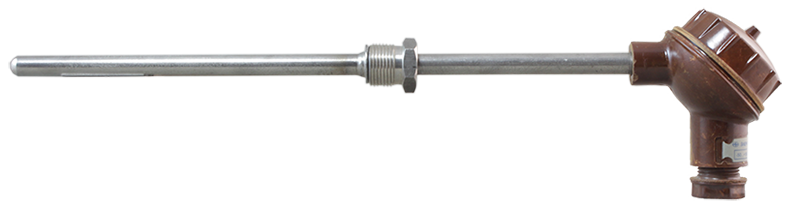

Термосопротивление с коммутационной головкой дТС045 (аналог) В2

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1 или 2
Номинальная статическая характеристика: 50П, 100П, 50М, 100М
Диапазон измеряемых температур: –196…+500°C
Класс допуска: B или C
Длина монтажной части: 120...400 мм
Диаметр монтажной части: 10 мм
Присоединение: М20×1,5

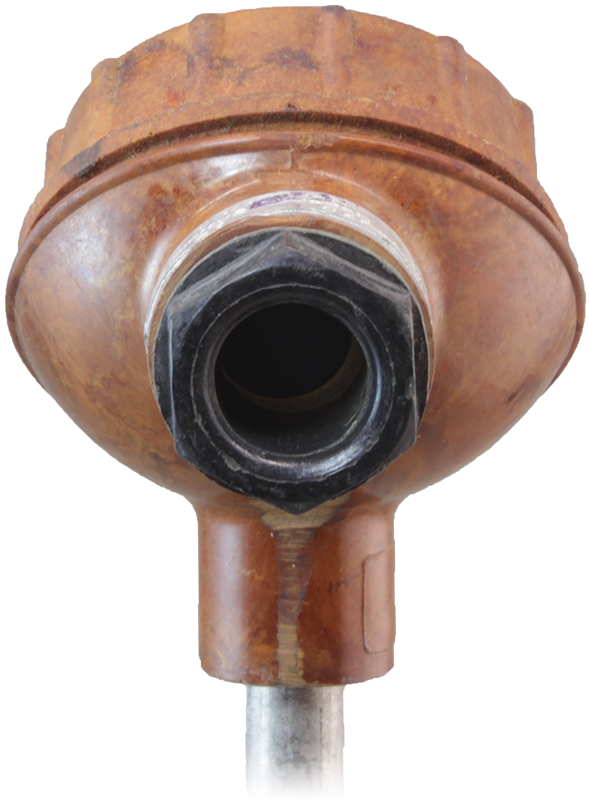

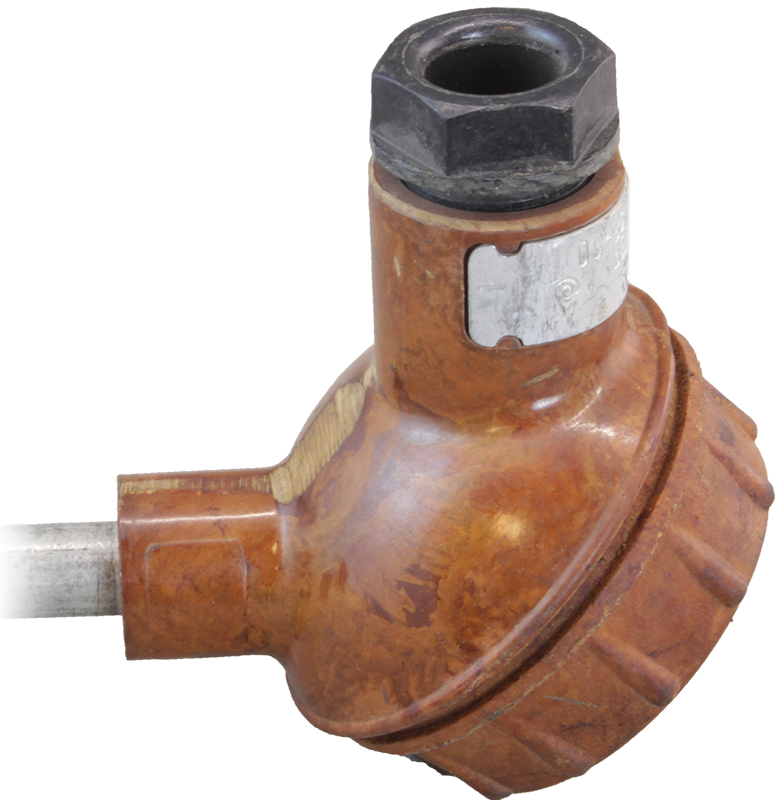

Исполнение коммутационной головки: пластмасса

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 300 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (13)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТМ-9207, ТСМ 012, ТСМ-0879, ТСМ-0879Т3, ТСМ-1088, ТСМ-1088-01, ТСМ-188, ТСМ-5071, ТСМ-9201, ТСП-0879, ТСП-1088. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.

Особенности:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–60...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–60...+250 (500) °С	–50...+150 (180) °С

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50М 100М	50П 100П
Диапазон измеряемых температур:
- класс допуска В и С	–50…+180 °C	–196…+500 °C
Количество чувствительных элементов	1 или 2
Длина монтажной части	120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Диаметр монтажной части	10 мм

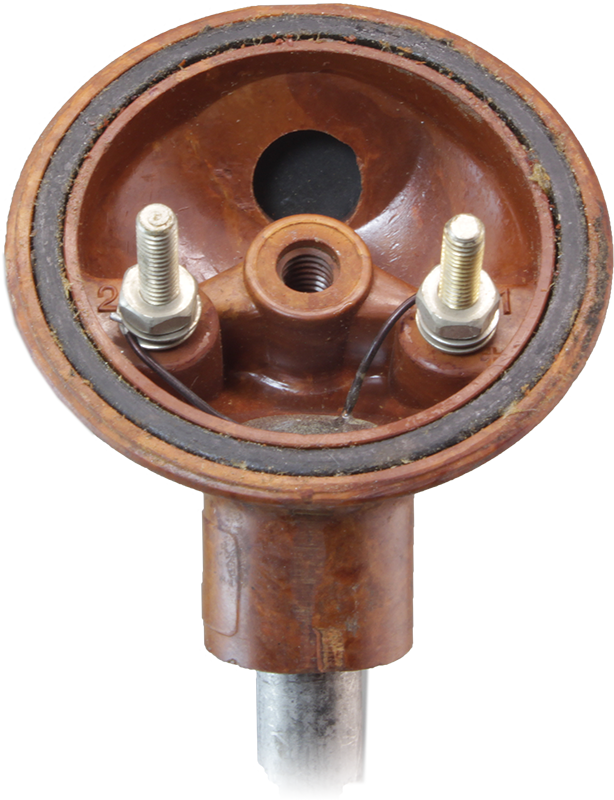

Схема внутренних соединений проводников	2-х проводная 2х2-х проводная
Присоединение	М20×1,5
Кабельный ввод	М16×1,5
Диаметр подключаемого кабеля	<8 мм

Версия: 2021-07-09-ШАР

Артикул	Шильд	Количество чувствительных элементов	Градуировка	Диапазон измеряемой температуры,°С	Длина монтажной части, мм	Схема	Класс допуска	Срок поставки	Стоимость
ТМ-9207 ТСМ 012 ТСМ-0879 ТСМ-0879Т3 ТСМ-1088 ТСМ-1088-01 ТСМ-188 ТСМ-5071 ТСМ-9201 ТСП-0879 ТСП-1088	1 2	50М 100М 50П 100П	-50...+180 -196...+500	120 160 200 250 320 400	2х2-х проводная 2-х проводная	B C

Артикул	Шильд	Количество чувствительных элементов	Градуировка	Диапазон измеряемой температуры,°С	Длина монтажной части, мм	Схема	Класс допуска	Срок поставки	Стоимость

Артикул	Свойства							Срок поставки	Стоимость

Артикул	Свойства							Срок поставки	Стоимость

Артикул	Шильд	Количество чувствительных элементов	Градуировка	Диапазон измеряемой температуры,°С	Длина монтажной части, мм	Схема	Класс допуска	Срок поставки	Стоимость
E82487	ТМ-9207	1	50М	-50...+180	160	2-х проводная	B	Со склада	350 руб. – +
E82494	ТСМ 012	1	50М	-50...+180	320	2-х проводная	B	Со склада	350 руб. – +
E82498	ТСМ-0879	1	50М	-50...+180	200	2-х проводная	C	Со склада	300 руб. – +
E82501	ТСМ-0879	1	50М	-50...+180	250	2-х проводная	C	Со склада	300 руб. – +
E82502	ТСМ-0879	1	50М	-50...+180	320	2-х проводная	C	Со склада	350 руб. – +
E82500	ТСМ-0879	1	100М	-50...+180	200	2-х проводная	C	Со склада	305 руб. – +
E82503	ТСМ-0879Т3	1	50М	-50...+180	400	2-х проводная	C	Со склада	350 руб. – +
E82495	ТСМ-1088	1	50М	-50...+180	120	2-х проводная	C	Со склада	300 руб. – +
E82496	ТСМ-1088	1	50М	-50...+180	160	2-х проводная	C	Со склада	300 руб. – +
E82488	ТСМ-1088-01	1	50М	-50...+180	160	2-х проводная	B	Со склада	300 руб. – +
E82489	ТСМ-188	1	50М	-50...+180	160	2-х проводная	B	Со склада	350 руб. – +
E82497	ТСМ-5071	1	50М	-50...+180	160	2-х проводная	C	Со склада	300 руб. – +
E82499	ТСМ-9201	1	50М	-50...+180	200	2-х проводная	C	Со склада	420 руб. – +

Артикул	Шильд	Количество чувствительных элементов	Градуировка	Диапазон измеряемой температуры,°С	Длина монтажной части, мм	Схема	Класс допуска	Срок поставки	Стоимость
E82487	ТМ-9207	1	50М	-50...+180	160	2-х проводная	B	Со склада	350 руб. – +
E82490	ТСМ 012	1	50М	-50...+180	200	2-х проводная	B	Снято с производства	300 руб. – +
E82494	ТСМ 012	1	50М	-50...+180	320	2-х проводная	B	Со склада	350 руб. – +
E82498	ТСМ-0879	1	50М	-50...+180	200	2-х проводная	C	Со склада	300 руб. – +
E82501	ТСМ-0879	1	50М	-50...+180	250	2-х проводная	C	Со склада	300 руб. – +
E82502	ТСМ-0879	1	50М	-50...+180	320	2-х проводная	C	Со склада	350 руб. – +
E82500	ТСМ-0879	1	100М	-50...+180	200	2-х проводная	C	Со склада	305 руб. – +
E82503	ТСМ-0879Т3	1	50М	-50...+180	400	2-х проводная	C	Со склада	350 руб. – +
E82495	ТСМ-1088	1	50М	-50...+180	120	2-х проводная	C	Со склада	300 руб. – +
E82496	ТСМ-1088	1	50М	-50...+180	160	2-х проводная	C	Со склада	300 руб. – +
E82488	ТСМ-1088-01	1	50М	-50...+180	160	2-х проводная	B	Со склада	300 руб. – +
E82489	ТСМ-188	1	50М	-50...+180	160	2-х проводная	B	Со склада	350 руб. – +
E82497	ТСМ-5071	1	50М	-50...+180	160	2-х проводная	C	Со склада	300 руб. – +
E82499	ТСМ-9201	1	50М	-50...+180	200	2-х проводная	C	Со склада	420 руб. – +
E82491	ТСП-0879	1	50П	-196...+500	200	2-х проводная	B	Снято с производства	500 руб. – +
E82486	ТСП-1088	1	50П	-196...+500	120	2-х проводная	B	Снято с производства	600 руб. – +
E82492	ТСП-1088	1	50П	-196...+500	200	2-х проводная	B	Снято с производства	500 руб. – +
E82493	ТСП-1088	1	100П	-196...+500	200	2-х проводная	B	Снято с производства	500 руб. – +
E82485	ТСП-1088	2	100П	-196...+500	200	2х2-х проводная	B	Снято с производства	600 руб. – +
