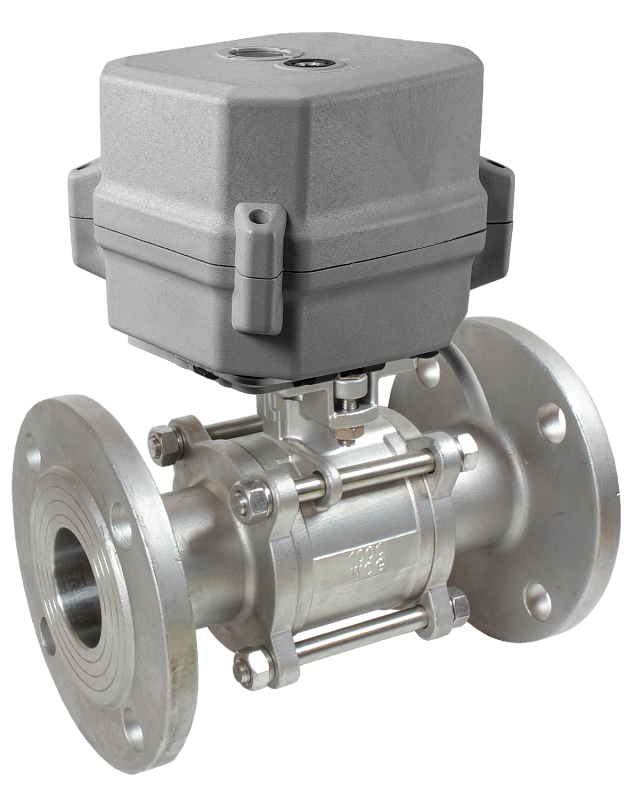

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3У

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 15...32 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F1¼"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3У
Питание электропривода: =12...24 В
Управление аналоговым токовым сигналом 4...20 мА
Ручной дублер

В закладки

от 28 772 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3У предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Самовозврат в открытое положение при пропадании управляющего сигнала
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0...4 МПа
Диаметр условного прохода	15...32 мм
Присоединение крана	Фланцевое F½"...F1¼"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3У
Питание электропривода	=12...24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3Ф-015 FSP	15	20	F½"	9×9	1600
КПР-3Ф-020 FSP	20	38	F¾"	9×9	2300
КПР-3Ф-025 FSP	25	69	F1"	11×11	2900
КПР-3Ф-032 FSP	32	93	F1¼"	11×11	4400

Расшифровка обозначения на примере крана КПР-3Ф-025 XYZ:
КПР-3Ф – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3Ф

Габаритные размеры

Модель	Размеры, мм
Модель	F	DN	B	b	C	D1	D2	D3	E×E	f	H	L	M×M	n-∅ d	N	K
КПР-3Ф-015	F½"	15	40	11	11,5	42	65	93	43×43	1,5	98	129	9×9	4-∅ 14	36 (F03)	42 (F04)
КПР-3Ф-020	F¾"	20	44	18	12	58	75	103	43×43	2	108	150	9×9	4-∅ 14	36 (F03)	42 (F04)
КПР-3Ф-025	F1"	25	52	18	13	67	85	115	49×49	2	123	156	11×11	4-∅ 14	42 (F04)	50 (F05)
КПР-3Ф-032	F1¼"	32	65	15,5	12	74	100	132	49×49	2,5	145	176	11×11	4-∅ 18	42 (F04)	50 (F05)

Версия: 2024-03-27-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2024	0.93 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 32

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
O59282	15	Со склада (комплектация 1..72 часа)	28772 руб. – +
O59283	20	Со склада (комплектация 1..72 часа)	30493 руб. – +
O59284	25	Со склада (комплектация 1..72 часа)	34554 руб. – +
O59285	32	Со склада (комплектация 1..72 часа)	42894 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
O59282	15	Со склада (комплектация 1..72 часа)	28772 руб. – +
O59283	20	Со склада (комплектация 1..72 часа)	30493 руб. – +
O59284	25	Со склада (комплектация 1..72 часа)	34554 руб. – +
O59285	32	Со склада (комплектация 1..72 часа)	42894 руб. – +

Отзывы на этот товар пока отсутствуют.
