Термопара на основе КТМС с коммутационной головкой дТП365

Прибор для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250 °С), не агрессивных к материалу корпуса датчика

Количество чувствительных элементов: 1 или 2
Номинальная статическая характеристика: НН (N), ХА (K), ХК (L), ЖК (J)
Диапазон измеряемых температур: −40...+1250°С
Класс допуска: 1 или 2
Длина монтажной части: 0,6...200 м
Диаметр монтажной части: 3,0 мм, 4,5 мм
Монтаж: 20×1,5 мм
Тип спая: изолированный или неизолированный
Материал корпуса датчика: сталь
Исполнение коммутационной головки: пластмасса

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 4 500 руб.

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250°С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до +600°С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до +1100°С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: −40...+1250°С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60...100 м);

разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах:

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды. Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

+200°С – для клеммных головок из силумина
+120°С – для головок из полиамида

Технические характеристики:

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая
ДТПN (НН)	1	−40…+1250	1100	сплав Nicrobell D	4,5	10 МПа	Изолированный или неизолированный
ДТПК (ХА)	1	−40…+800	600	сталь AISI 321	3,0; 4,5
		−40…+900	700	сталь AISI 310	4,5
		−40…+800	600	сталь AISI 316	3,0; 4,5
ДТПL (ХК)	2	-40…+600	450	сталь 12Х18Н10Т	3,0
ДТПJ (ЖК)	1	0…+750	450	сталь AISI 316	3,0; 4,5

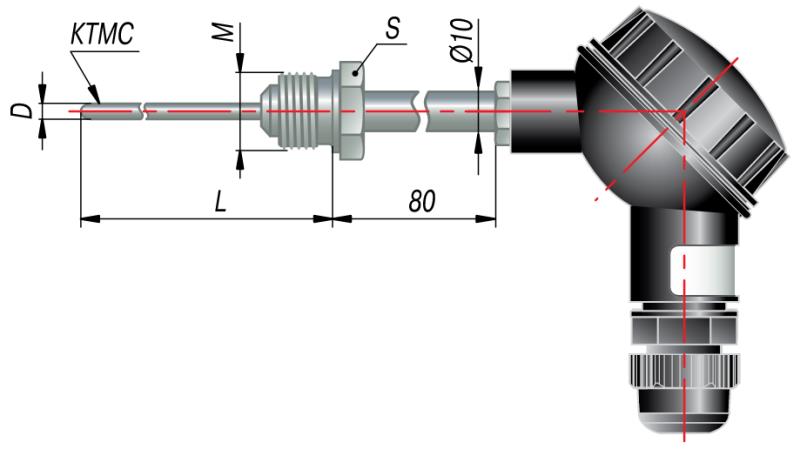

Габаритные размеры

D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм L = 60...20000, кратно 10 ДТПL сталь 12Х18Н10Т (−40…+600°С) диаметр КТМС 3,0 мм ДТПK сталь AISI 321 (−40…+800°С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (−40…+900°С) диаметр КТМС 4,5 мм сталь AISI 316 (−40…+900°С) диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (−40…+1250°С) диаметр КТМС 4,5 мм ДТПJ сталь AISI 316 (−40…+750°С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм

Габаритные размеры коммутационной головки

Версия: 2021-04-19-ШАР
