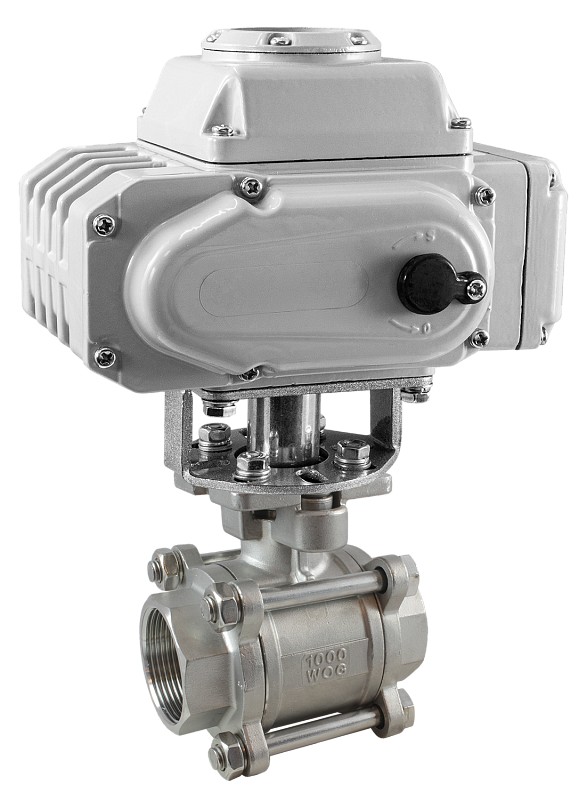

Кран шаровой КПР-3 с электроприводом ЭПР7У
Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0…6,9 МПа
- Диаметр условного прохода: 15...100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G4"

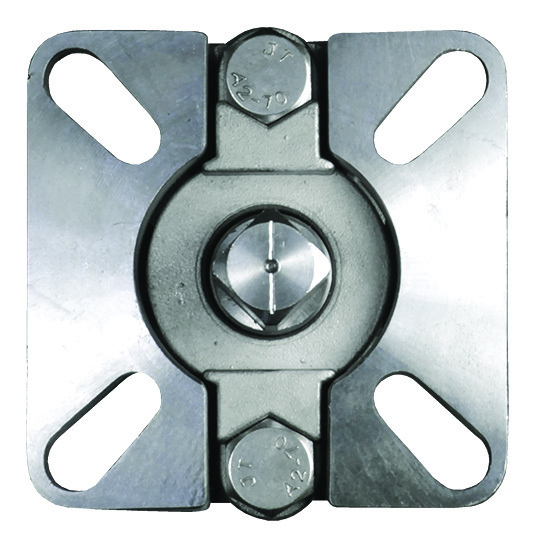

- Стандарт присоединения крана к приводу – ISO5211

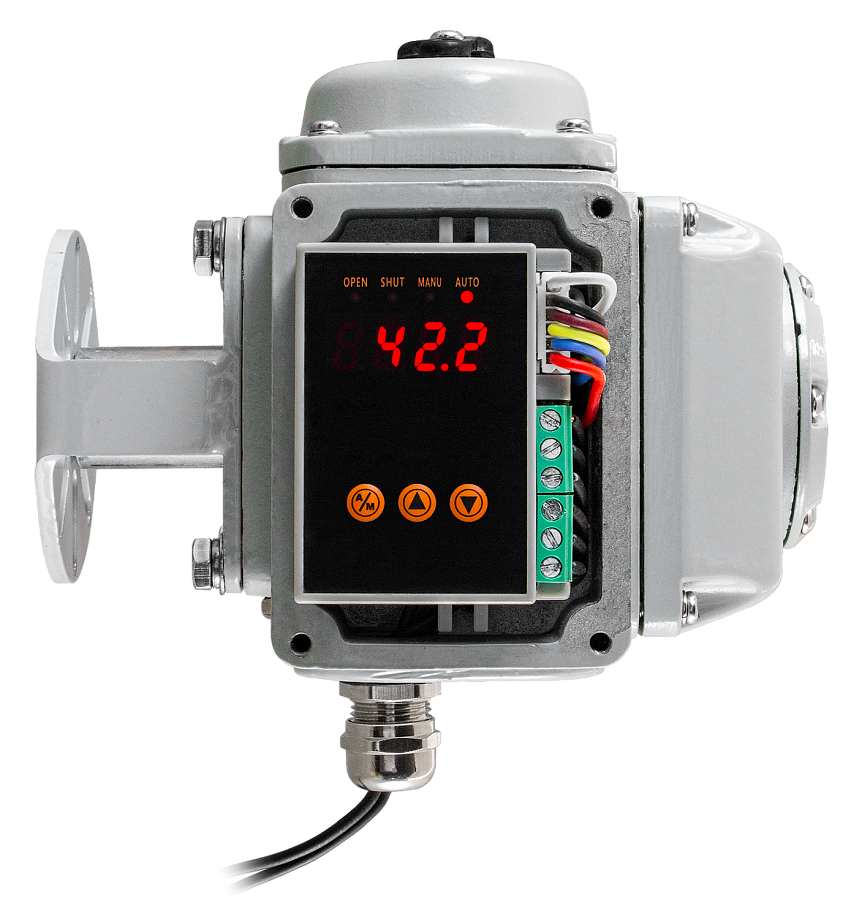

- Модель электропривода: ЭПР7У
- Питание электропривода: ~220 В, =24 В
- Управление аналоговым токовым сигналом 4..20 мА
Кран шаровой КПР-3 с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводеОсобенности:
Модификации:
Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Версия: 2024-02-18-ШАР
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
|
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа
|
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана
| Резьбовое G½"...G4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В
|
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-3-015 GSP | 15 | 20 | ½" | 9×9 | 580 |
| КПР-3-020 GSP | 20 | 38 | ¾" | 9×9 | 640 |
| КПР-3-025 GSP | 25
| 69
| 1"
| 11×11
| 960
|
| КПР-3-032 GSP | 32
| 93
| 1¼"
| 11×11
| 1700
|
| КПР-3-040 GSP | 40
| 144
| 1½"
| 14×14
| 1950
|
| КПР-3-050 GSP | 50
| 229
| 2"
| 14×14
| 2560
|
| КПР-3-065 GSP | 65
| 404
| 2½"
| 17×17
| 5270
|
| КПР-3-080 GSP | 80
| 573
| 3"
| 17×17
| 7680
|
| КПР-3-100 GSP | 100 | 936 | 4" | 17×17 | 13110 |
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

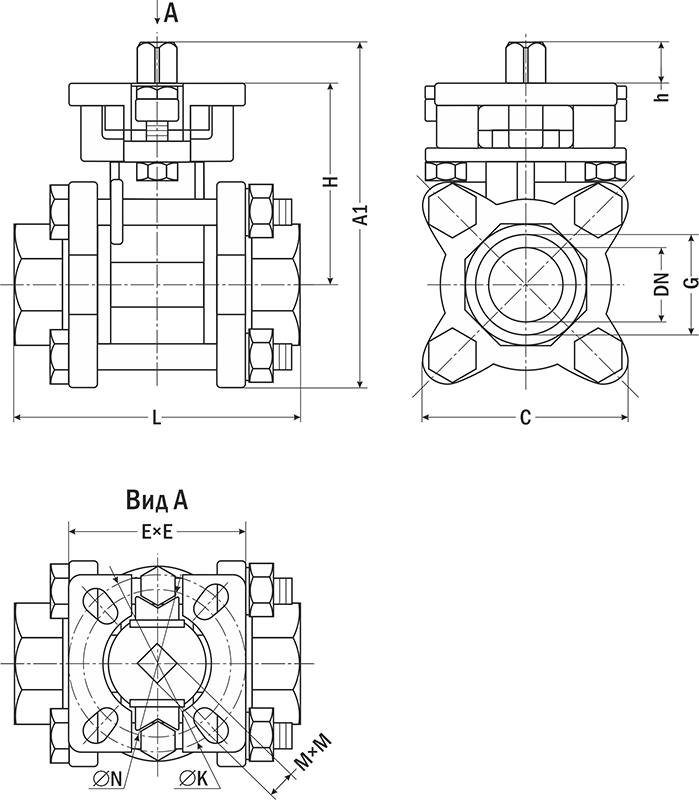

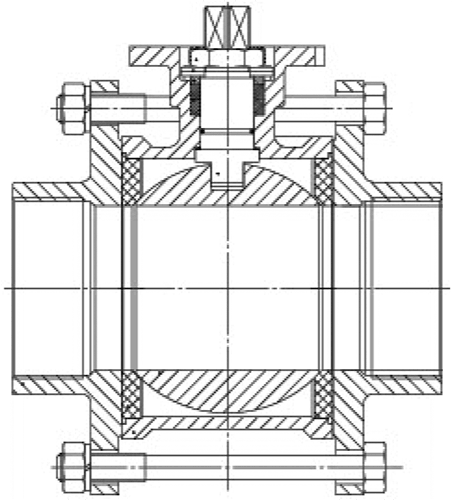

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||||
| DN
| G
| A1
| C
| E×E
| H
| h
| L
| M×M | ∅ N
| ∅ K
| |
| КПР-3-015
| 15
| ½" | 74
| 49
| 44×44
| 39
| 10
| 75
| 9×9
| 36 (F03)
| 42 (F04)
|
| КПР-3-020
| 20
| ¾" | 83
| 56
| 44×44
| 43
| 14
| 75
| 9×9
| 36 (F03)
| 42 (F04)
|
| КПР-3-025 | 25 | 1" | 96 | 69 | 50×50 | 52 | 14 | 81 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-032 | 32 | 1¼" | 114 | 72 | 50×50 | 67 | 12 | 98 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-040
| 40 | 1½" | 130
| 82,5
| 68×68
| 72
| 18
| 111
| 14×14
| 50 (F05)
| 70 (F07)
|
| КПР-3-050
| 50 | 2" | 141
| 91
| 69×69
| 77
| 17
| 126
| 14×14
| 50 (F05)
| 70 (F07)
|
| КПР-3-065 | 65 | 2½" | 175
| 117
| 95×95
| 95
| 23
| 184
| 17×17
| 70 (F07)
| 102 (F10)
|
| КПР-3-080 | 80 | 3" | 204
| 144
| 96×96
| 110
| 30
| 203
| 17×17
| 70 (F07)
| 102 (F10)
|
| КПР-3-100 | 100
| 4"
| 245
| 222
| 95×95
| 125
| 25
| 240
| 17×17
| 70 (F07)
| 102 (F10)
|
