Термометр коррозионностойкий БТ серии 220, с возможностью гидрозаполнения, осевой

Прибор для измерения температуры агрессивных жидкостей и газов

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение
Диапазон измерения температуры: −30…+50°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C, 0...+500°C
Класс точности: 1,5
Диаметр корпуса: 100 мм
Длина погружной части: 64...300 мм
Тип присоединения: осевое
Резьба присоединения: G½" или M20×1,5
Возможность гидрозаполнения силиконом

В закладки

от 2 965 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика. Гидрозаполнение возможно только для БТ с диапазоном показаний температур до +250°С.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний температур	−30…+50°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C, 0...+500°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Длина погружной части	64 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм*
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP54, нержавеющая сталь 08Х18Н10 Опция: IP65
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое
Резьба присоединения (на штоке)	G½" или М20х1,5

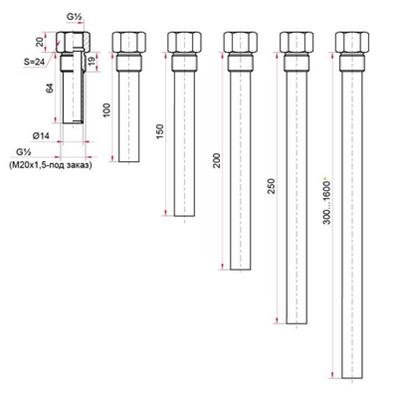

Комплектность	Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10
Рабочее давление - На штоке - На гильзе из нержавеющей стали	10 МПа 25 МПа
Межповерочный интервал	3 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — под заказ возможно изготовление погружной части длиной до 1600 мм.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-51.220 Силикон	100	1,5	−30…+50; 0…+100 / +120 / +160 / +200 / +250 / +300 / +350 / +450 / +500

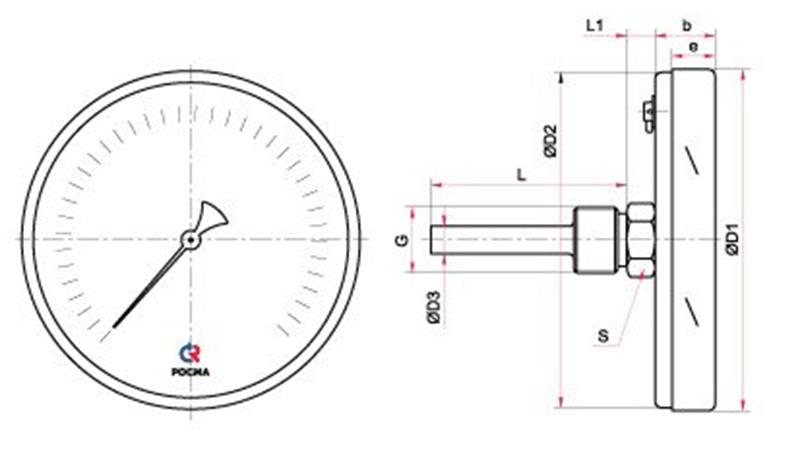

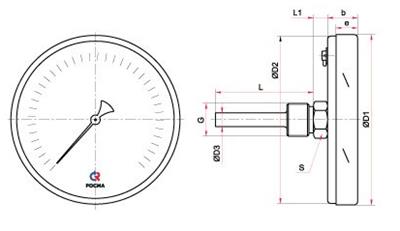

Габаритные размеры
Осевое присоединение

Тип	Ø, мм	D1, мм	D2, мм	D3, мм	b, мм	e, мм	L, мм	L1, мм	S, мм	G	Вес, кг	Вес с заполнением, кг	Объем наполняющей жидкости, мл
БТ-51.220 Силикон	100	101	99	10	27	17	64, 100, 150, 200, 250, 300*	12	22	G½ или М20х1,5	0,30	0,42	95

* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм).

Версия: 2020-06-09-ШАР

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
-30 0	50 100 120 160 200 250 300 350 450 500	64 100 150 200 250 300

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
K13811	-30	50	64	1...2 недели	3108 руб. – +
K13812	0	100	64	1...2 недели	3108 руб. – +
K13813	0	120	64	1...2 недели	2965 руб. – +
K13814	0	160	64	1...2 недели	3108 руб. – +
K13815	0	200	64	1...2 недели	2965 руб. – +
K13816	0	250	64	1...2 недели	2965 руб. – +
K13817	0	300	64	1...2 недели	2965 руб. – +
K13818	0	350	64	1...2 недели	2965 руб. – +
K13819	0	450	64	1...2 недели	2965 руб. – +
K13820	0	500	64	1...2 недели	2965 руб. – +
K13821	-30	50	100	1...2 недели	3053 руб. – +
K13822	0	100	100	Снято с производства	3053 руб. – +
K13823	0	120	100	1...2 недели	3053 руб. – +
K13824	0	160	100	1...2 недели	3053 руб. – +
K13825	0	200	100	1...2 недели	3053 руб. – +
K13826	0	250	100	1...2 недели	3053 руб. – +
K13827	0	300	100	1...2 недели	3053 руб. – +
K13828	0	350	100	1...2 недели	3053 руб. – +
K13829	0	450	100	1...2 недели	3053 руб. – +
K13830	0	500	100	1...2 недели	3053 руб. – +
K13831	-30	50	150	1...2 недели	3179 руб. – +
K13832	0	100	150	1...2 недели	3338 руб. – +
K13833	0	120	150	1...2 недели	3338 руб. – +
K13834	0	160	150	1...2 недели	3179 руб. – +
K13835	0	200	150	1...2 недели	3179 руб. – +
K13836	0	250	150	1...2 недели	3338 руб. – +
K13837	0	300	150	1...2 недели	3179 руб. – +
K13838	0	350	150	1...2 недели	3179 руб. – +
K13839	0	450	150	1...2 недели	3179 руб. – +
K13840	0	500	150	1...2 недели	3179 руб. – +
K13841	-30	50	200	1...2 недели	3329 руб. – +
K13842	0	100	200	1...2 недели	3329 руб. – +
K13843	0	120	200	1...2 недели	3329 руб. – +
K13844	0	160	200	1...2 недели	3329 руб. – +
K13845	0	200	200	1...2 недели	3495 руб. – +
K13846	0	250	200	1...2 недели	3329 руб. – +
K13847	0	300	200	1...2 недели	3329 руб. – +
K13848	0	350	200	1...2 недели	3329 руб. – +
K13849	0	450	200	1...2 недели	3329 руб. – +
K13850	0	500	200	1...2 недели	3329 руб. – +
K13851	-30	50	250	1...2 недели	3430 руб. – +
K13852	0	100	250	1...2 недели	3430 руб. – +
K13853	0	120	250	1...2 недели	3601 руб. – +
K13854	0	160	250	1...2 недели	3430 руб. – +
K13855	0	200	250	1...2 недели	3430 руб. – +
K13856	0	250	250	1...2 недели	3430 руб. – +
K13857	0	300	250	1...2 недели	3430 руб. – +
K13858	0	350	250	1...2 недели	3430 руб. – +
K13859	0	450	250	1...2 недели	3430 руб. – +
K13860	0	500	250	1...2 недели	3430 руб. – +
K13861	-30	50	300	1...2 недели	3493 руб. – +
K13862	0	100	300	1...2 недели	3493 руб. – +
K13863	0	120	300	1...2 недели	3493 руб. – +
K13864	0	160	300	1...2 недели	3493 руб. – +
K13865	0	200	300	1...2 недели	3668 руб. – +
K13866	0	250	300	1...2 недели	3493 руб. – +
K13867	0	300	300	1...2 недели	3493 руб. – +
K13868	0	350	300	1...2 недели	3493 руб. – +
K13869	0	450	300	1...2 недели	3493 руб. – +
K13870	0	500	300	1...2 недели	3493 руб. – +
