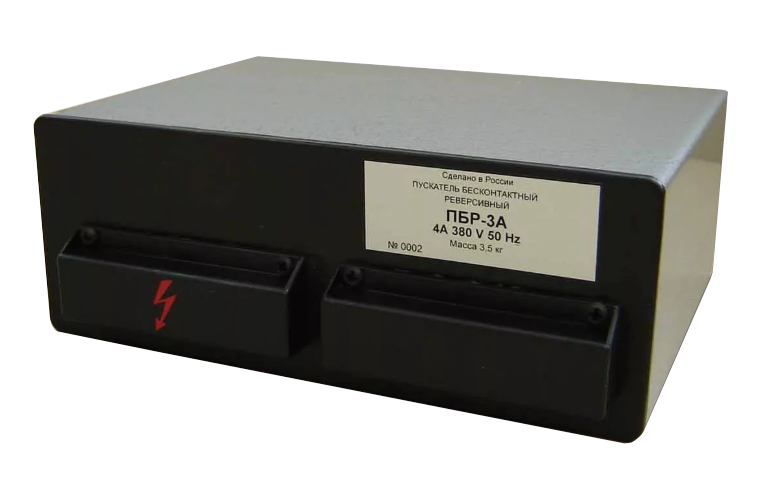

Пускатели ПБР предназначены для бесконтактного управления электрическими исполнительными механизмами (МЭО), в приводе которых использованы трехфазные асинхронные (синхронные) электродвигатели и однофазные конденсаторные электродвигатели
Особенности:
- Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала) — не более 25 мс
- Разница между длительностями входного и выходного сигналов не более 20 мс
Модификации:
Обозначение | Основные функции |
ПБР-2М | используются для работы с МЭО, которые оснащены электромагнитным тормозом и конденсаторным однофазным двигателем |
ПБР-3А | используются для работы с МЭО, которые оснащены трехфазным асинхронным двигателем, также выполняют защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки |
Технические характеристики:
Параметры
| ПБР-2М | ПБР-3А |
Входной сигнал | =24 В или замыкание ключей |
Питание | ~220 В, 50 Гц | ~380 В, 50 Гц |
Защита | IP20
|
Входное сопротивление
| ≥ 750 Ом
| (750±100) Ом
|
Максимальный коммутируемый ток | 4 А
| 3 А |
Потребляемая мощность |
≤ 7 Вт
| ≤ 5 Вт |
Климатическое исполнение | УХЛ4.2/Т3 | УХЛ4.2 |
Напряженность внешнего магнитного поля | ≤ 400 А/м
|
Габаритные размеры
| 240×196×90 мм |
Масса | ≤ 4 кг
| ≤ 3,5 кг
|

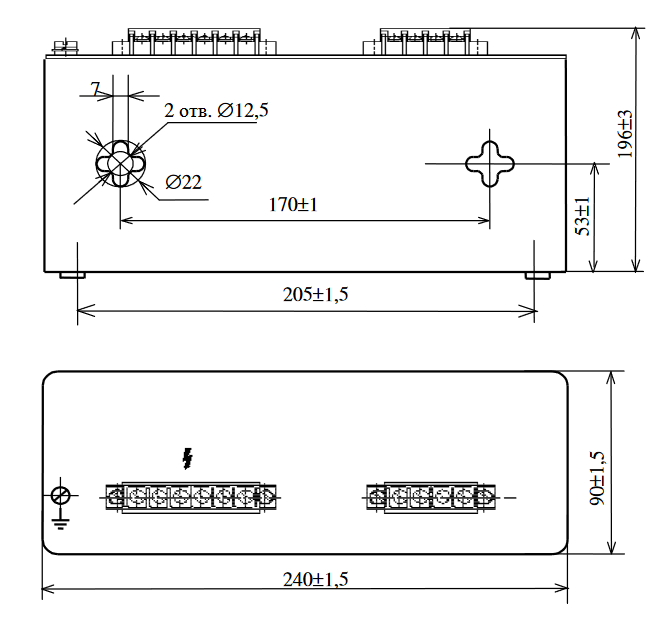

Габаритные размеры |
|
