Датчик расхода с импульсным выходом ДРУ-ПП-79 предназначен для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (
ВЕХА-Т) или счетчиками импульсов (
ВЕХА-С).
Особенности:
- Импульсный выход, тип NPN
- Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
- Универсальное монтажное положение: горизонтальное и вертикальное
- Степень пылевлагозащиты: IP55
Технические характеристики:
Параметр | Значение |
ДРУ-ПП-79-20
| ДРУ-ПП-79-25 |
Рабочая среда
| Вода и другие неагрессивные жидкости
|
Максимальное давление рабочей среды
| 1,75 МПа
|
Питание, ток
| =4...24 В, 10 мА
|
Температура рабочей среды | 0...+115°C
|
Расход | 2...45 л/мин | 3...45 л/мин |
Тип выхода | NPN
|
Импульсный выход | 330...416 ± 10% имп./л | 240...296 ± 10% имп./л |
Формула расчета частоты импульсов* | F = (7Q − 3) ± 10% | F = (5Q − 3) ± 10% |
Степень пылевлагозащиты | IP55
|
Длина провода | 350 мм
|
Материал | Латунь
|
Монтажное положение | Универсальное
|
Присоединение | Внутр. G¾" → наруж. G¾" | Внутр. G1" → наруж. G1" |
Габаритные размеры | 52×30×34,5 мм | 65,5×36×42 мм |
Вес | 179 г | 296 г |
*F = частота, Гц; Q = расход, л/мин

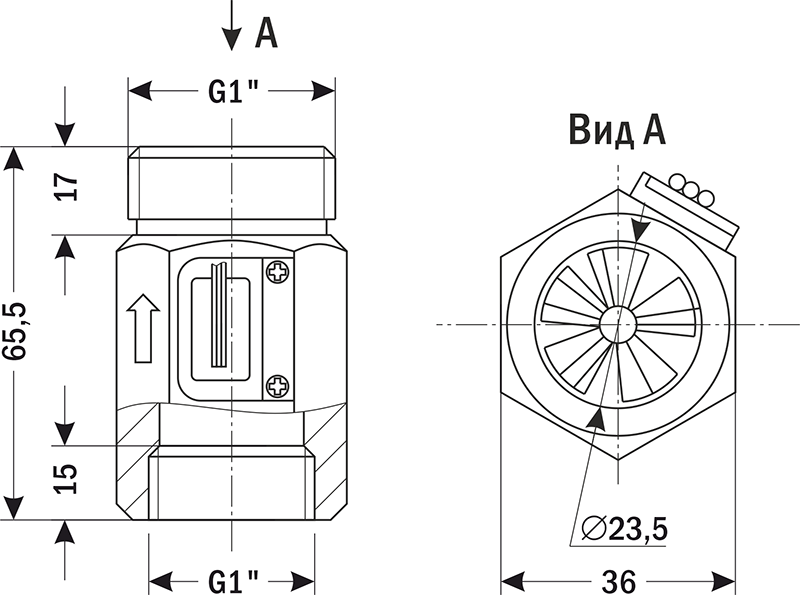

Габаритные размеры |
|
Модель
| Размеры, мм
|
G
| A | B | C | D | G1 | G2 |
ДРУ-ПП-79-20
| G¾"
| 52 | 30 | 34,5 | 14,2 | 9,8 | 14 |
ДРУ-ПП-79-25
| G1"
| 65,5 | 36 | 42 | 23,5 | 15 | 17 |
Версия: 2023-06-30-ЛВС
