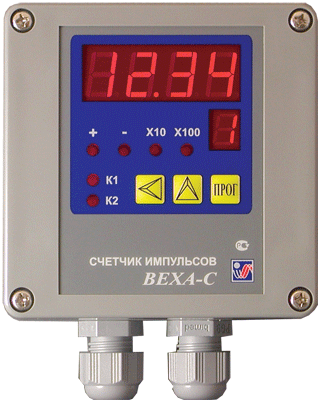

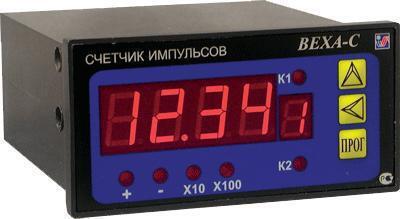

Счетчик импульсов ВЕХА-С
Для прибора имеется просмотр в 3D
Прибор для подсчета единиц продукции, расстояния перемещения, числа витков, числа событий и т. д., управление исполнительными механизмами
- Диапазон: −99 999...999 999
- Прямой, обратный или реверсивный счет
- Вход: NPN, PNP, «сухой контакт», TTL (опция)
- Выход: базовое исполнение – два реле ~10 А, 220 В, опциональное исполнение - управление оптосимистором, оптотранзистором, твердотельным реле
- 2 логических управляющих выходных устройства (14 вариантов логики управления)
- Сброс: кнопка на лицевой панели или по внешнему сигналу «сухой контакт»
- Интерфейс RS-485 (опция)
- 4-разрядный СД-индикатор
- Блок питания для датчиков =24 В
- Степень пылевлагозащиты: IP20 (щитовой), IP65 (настенный)

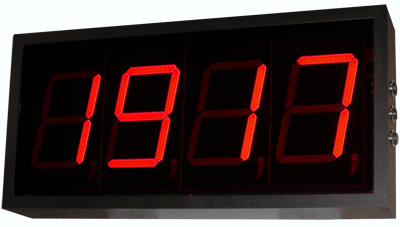

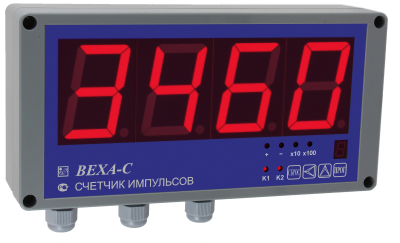

- Монтаж: на стену, в щит, большое настенное табло
Прибор для подсчета единиц продукции, расстояния перемещения, числа витков, числа событий и т. д., управление исполнительными механизмами Особенности:
Версия: 2015-04-21-НТА
-
Четыре режима работы:
- «вход 1» –счетный, «вход 2» – направление счета;
- «вход 1» – увеличение счета, «вход 2» – уменьшение счета;
- реверсивный счет по двум датчикам;
- «вход 1» и «вход 2» – увеличение счета.
-
Программируемый множитель и делитель для перевода числа событий в удобную величину
-
Встроенный источник =24 В для питания активных датчиков
- Двухканальный измерительный счетный вход (Fmax до 10кГц), датчики: NPN, PNP, «сухой контакт», TTL (опция)
-
Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
- 2 типа корпусов: щитовой (Щ), настенный (Н); возможно изготовление в виде табло (корпус НТ-57, НТ-127, СВТ)
Опции:
- Вход для датчиков TTL =5 В
- Преобразование измеренных параметров в аналоговые сигналы
- Интерфейс RS-485, ModBus RTU. OPC-сервер, конфигуратор прибора (Windows, Linux)
- Внимание! Все доступные для покупки на сайте модификации оборудованы двумя выходными реле. Для заказа прибора с другими выходными сигналами свяжитесь с нашими менеджерами.
Замена одного выходного реле на другой тип выходного сигнала стоит 446 рублей - Аналоговый выход 4...20 мА (И420)
- Универсальный аналоговый выход 4...20 мА, 0...20 мА, 0...5 мА, 0...10 В, 0...1 В (ИУ)
- Универсальный аналоговый биполярный выход −20...0...20 мА, −5...0...5 мА, −10...0...10 В, −1...0...1 В (ИУ2)
| Параметр
| Значение
| ||
| Щ
| Н
| ||
| Диапазон счета
| −99 999…999 900
| ||
| Разрешающая способность
| 0,001
| ||
| Индикатор
| СД, четырехразрядный
| ||
| Высота символов
| 14 мм
| ||
| Количество подключаемых датчиков
| 1 или 2
| ||
| Типы подключаемых датчиков
| NPN
PNP «Сухой контакт» TTL (опция) | ||
| Максимальная частота счета
| 10 кГц
| ||
| Количество логических управляющих выходов
| 2
| ||
| Типы выходных устройств
| Р – Реле ~10 А, 220 В
K – управление оптотранзистором =50 В, 200 мА С – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA) Т – управление твердотельным реле =30 мА, 6...24 В (AR-SSR-...DA и AR-3SSR-...DA) Внимание! Все доступные для покупки на сайте модификации оборудованы двумя выходными реле. Для заказа прибора с другими выходными сигналами свяжитесь с нашими менеджерами. Замена одного выходного реле на другой тип выходного сигнала стоит 439 рублей. | ||
| Интерфейс
| RS-485, ModBus RTU (опции)
| ||
| Потребляемая мощность
| < 8 ВА
| ||
| Питание
| ~85…245 В, 50…60 Гц, =95…300 В
=12…40 В | ||
| Условия эксплуатации
| Температура
| +5…+50°С
без конденсации влаги | +5…+50°С |
| Влажность
| 45…80%RH
| ||
| Давление
| 84…107 кПа
| ||
| Степень защиты
| IP20
| IP65
| |
| Габаритные размеры
| 48×96×100 мм
| 125×100×56 мм
| |
| Размеры врезного отверстия
| 42×90 мм
| − | |

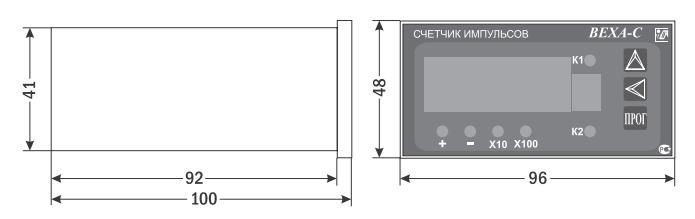

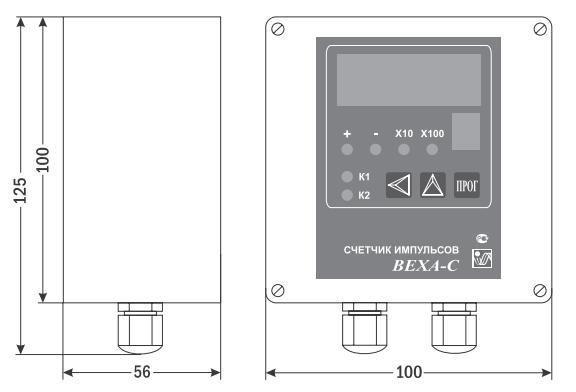

| Габаритные размеры |
 |
| Щ
|
 |
| Н
|
Версия: 2015-04-21-НТА

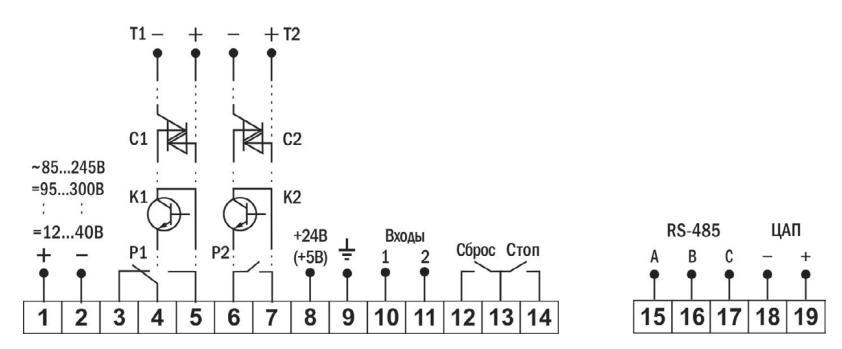

Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.03 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Технические характеристики прибора ВЕХА-С | 06.05.2013 | 0.46 Мб |  |
| Руководство по эксплуатации (версия 3.7.) | 23.03.2021 | 0.84 Мб | |
| Руководство по эксплуатации (версия 3.6.) | 23.03.2021 | 0.86 Мб | |
| Сеть приборов, протокол MODBUS | 21.01.2015 | 0.3 Мб | |
| Руководство по обновлению микропрограммы прибора | 06.05.2013 | 0.29 Мб | |
| Сертификат соответствия | 29.03.2019 | 0.59 Мб | |
| «ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485 | 01.08.2012 | 1.05 Мб |  |
| «ARC.OPCServer» ПО для внедрения прибора в SCADA системы | 11.10.2022 | 2.88 Мб | |
