Датчики расхода с импульсным выходом ДРУ-ПП-62-15 предназначены для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (
ВЕХА-Т) или счетчиками импульсов (
ВЕХА-С).
Особенности:
- Импульсный выход, тип NPN

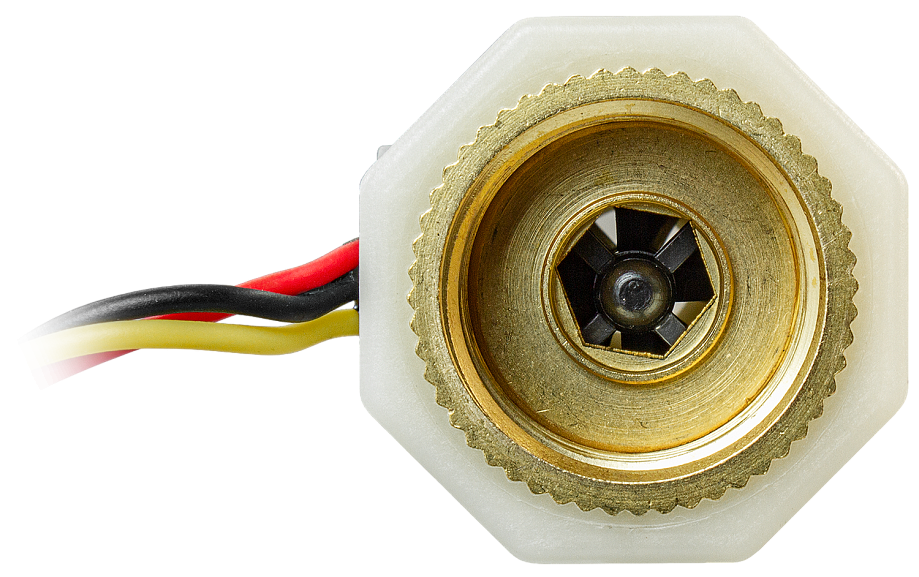

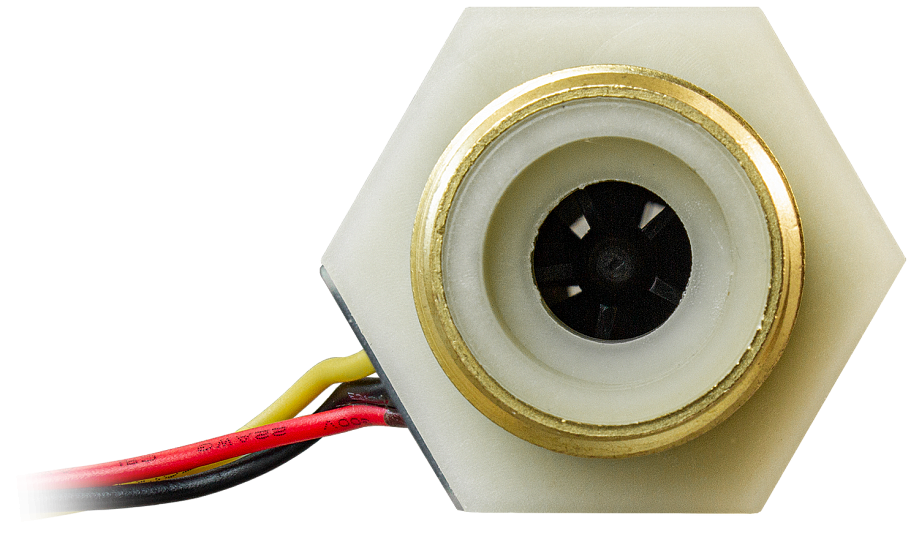

- Входное и выходное присоединения усилены латунью

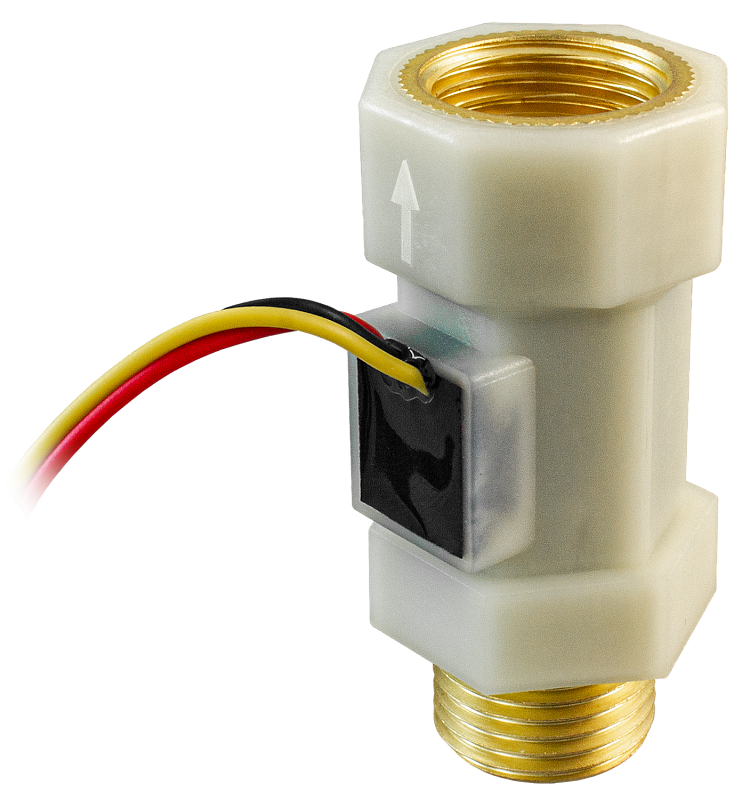

- Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
- Универсальное монтажное положение: горизонтальное и вертикальное
- Степень пылевлагозащиты: IP55
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Вода и другие неагрессивные жидкости
|
Максимальное давление рабочей среды
| 1,75 МПа
|
Питание, ток
| =4...24 В, 10 мА
|
Температура рабочей среды | 0...+60°C |
Расход | 2...45 л/мин |
Тип выхода | NPN |
Импульсный выход | 420 ± 10% имп./л |
Формула расчета частоты импульсов* | F = 7Q ± 10% |
Степень пылевлагозащиты | IP55 |
Длина провода | 350 мм |
Материал | Нейлон, усиленный латунью |
Монтажное положение | Универсальное |
Присоединение | Наруж. G1/2" → внутр. G1/2" |
Габаритные размеры | 64×29,5×32 мм |
Вес | 70 г |
*F = частота, Гц; Q = расход, л/мин

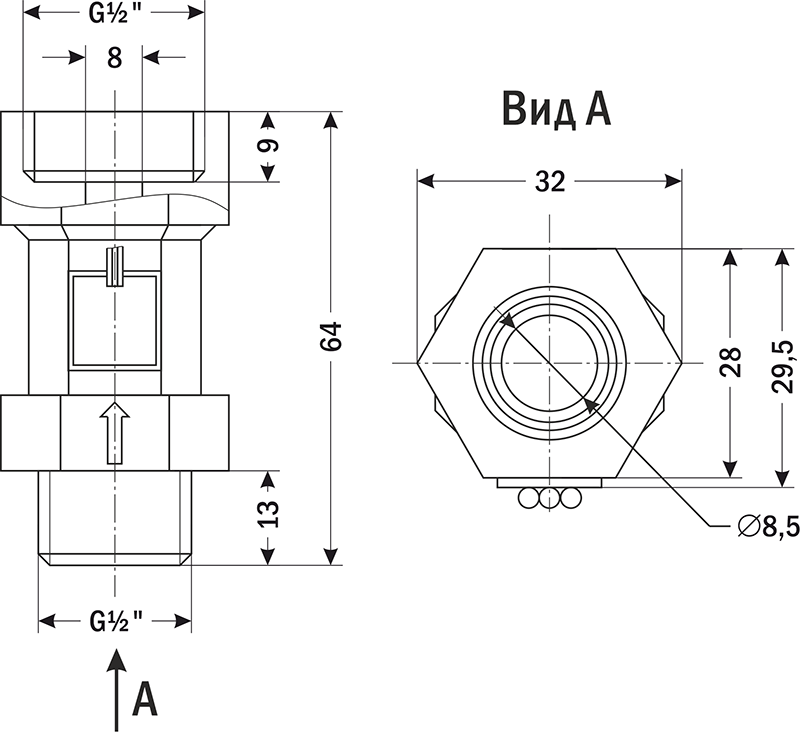

Габаритные размеры |
|
Версия: 2023-04-25-ЛВС
