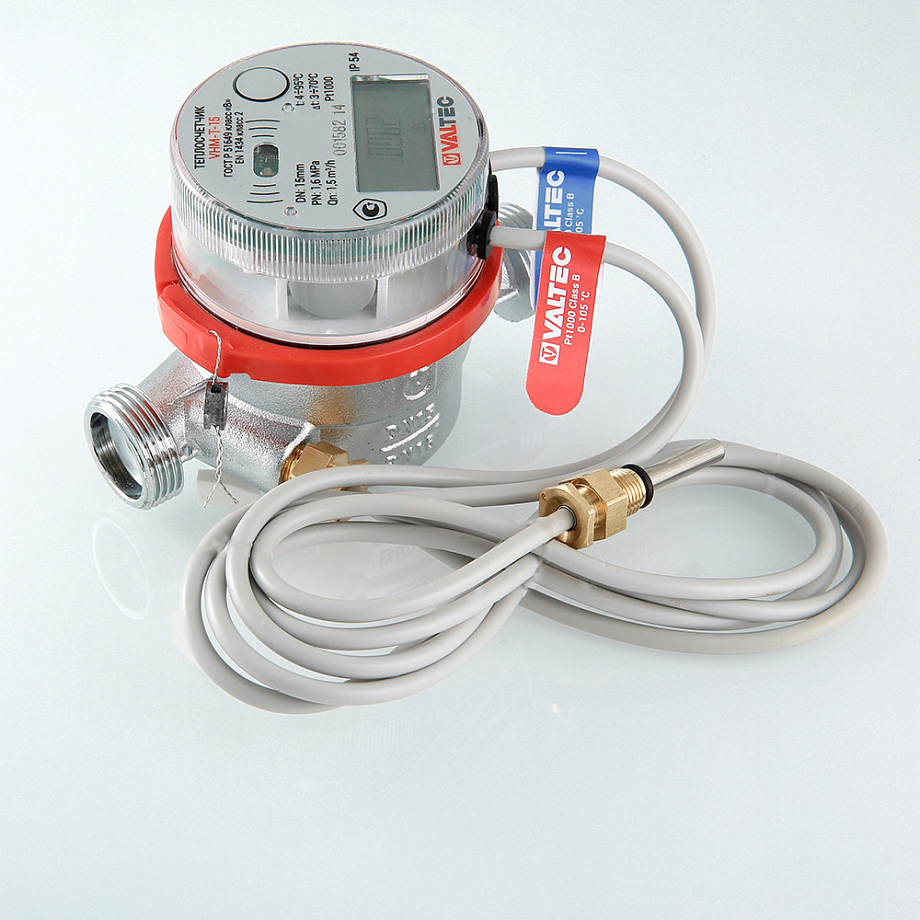

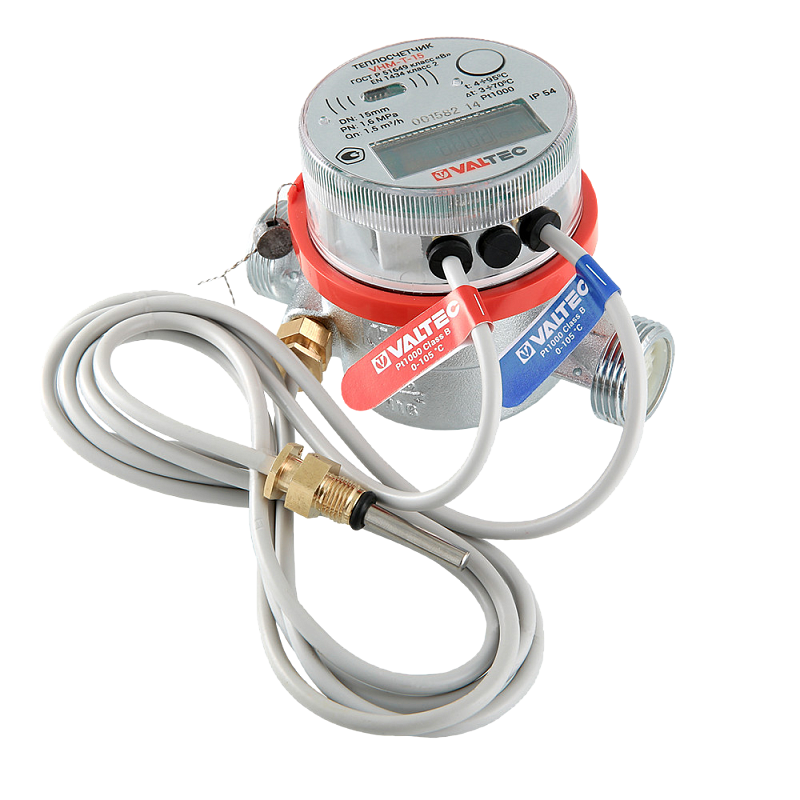

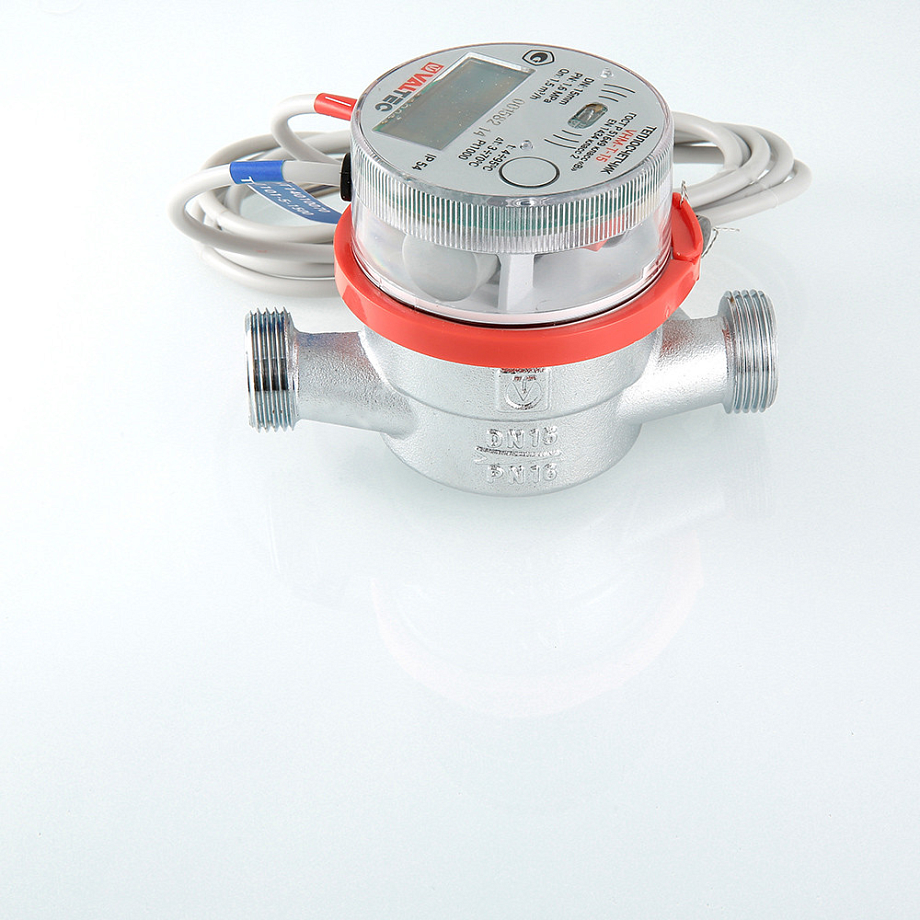

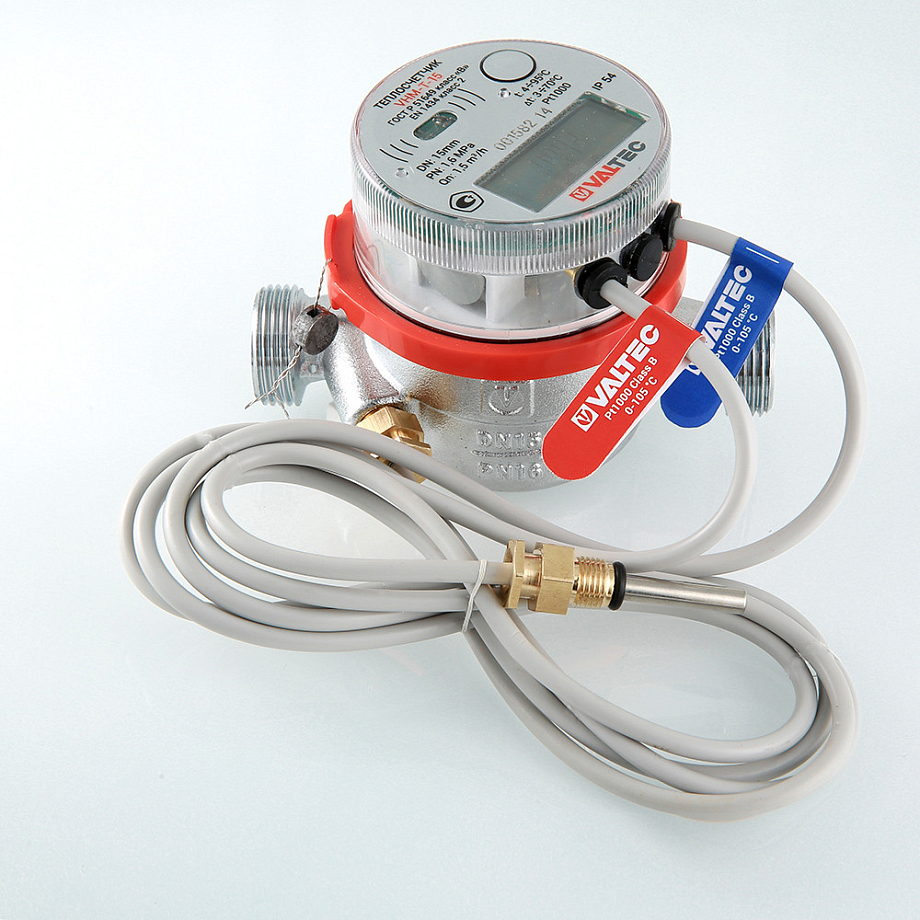

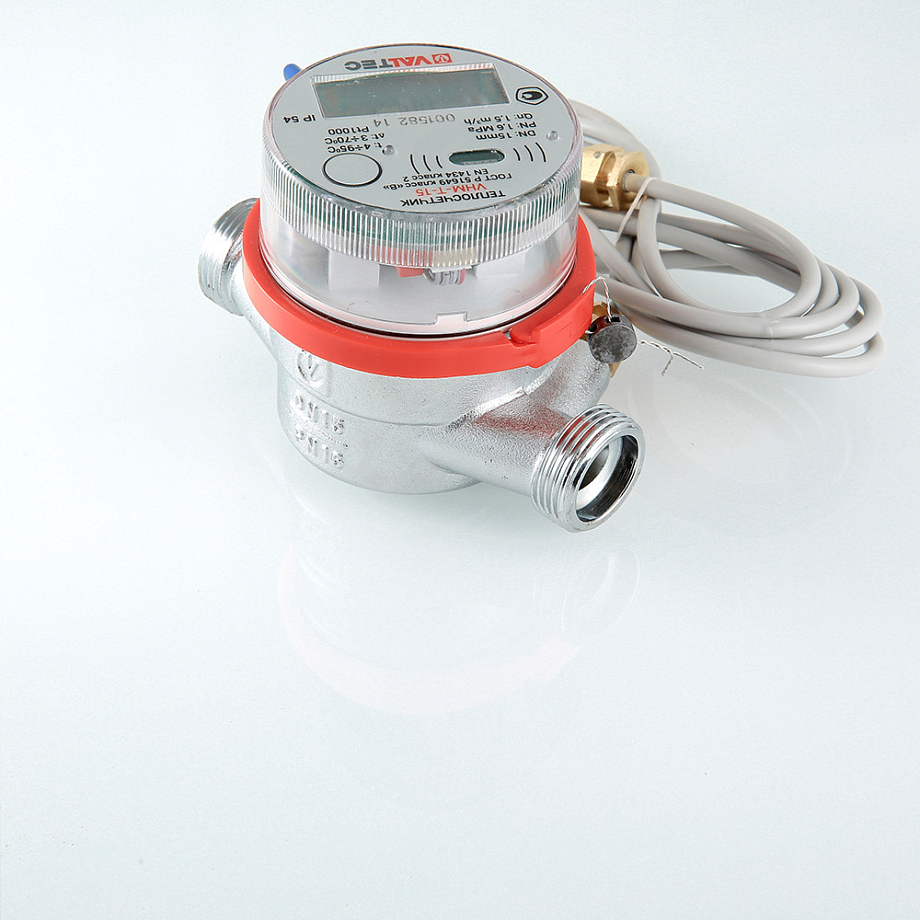

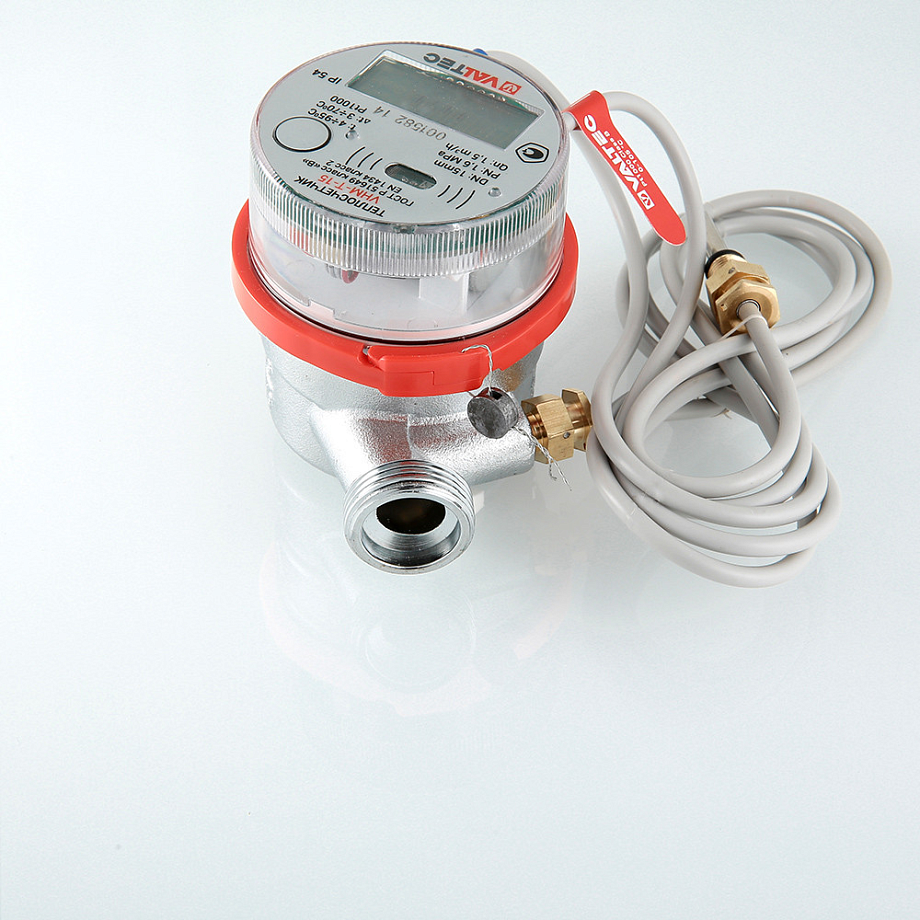

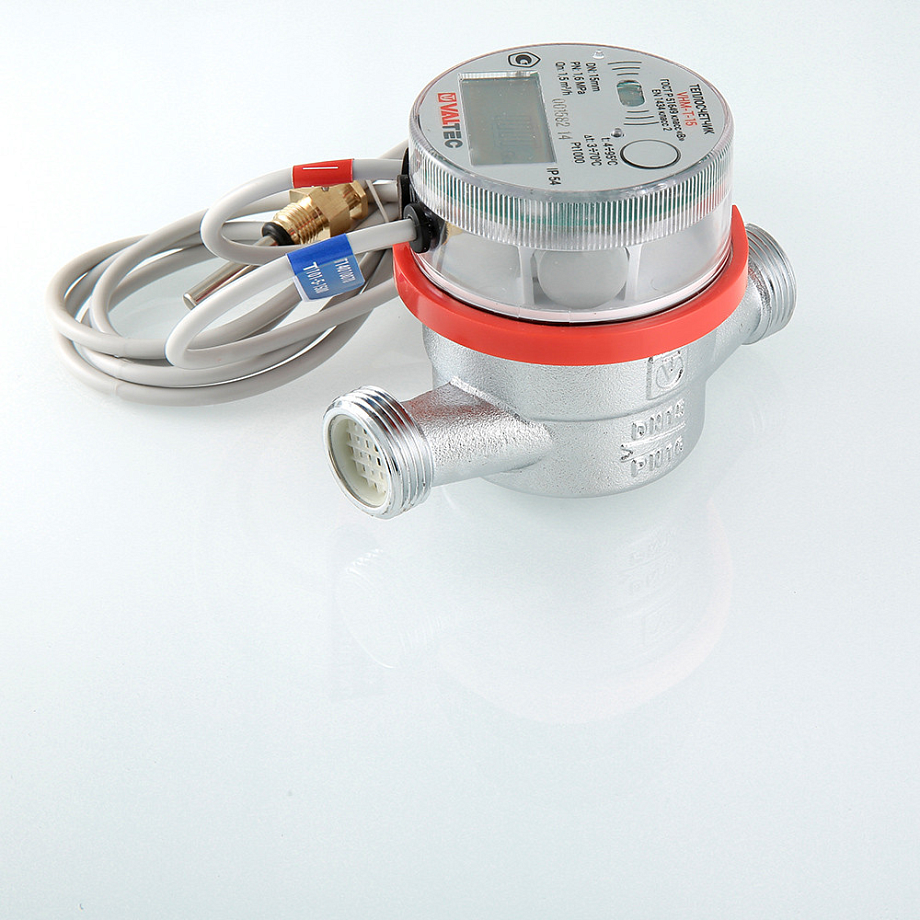

Теплосчетчик квартирный с тахометрическим расходомером, выходом M-BUS и блоком импульсных входов/выходов VHM-T-МИ

Прибор для учета тепловой энергии в водяных системах отопления и горячего водоснабжения

Расход воды: 0,012...1,2 м³/ч, 0,03...3,0 м³/ч, 0,05...5,0 м³/ч
Температура рабочей среды: +5...+90°С
Рабочее давление: 1,6 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: никелированная латунь
Присоединение: G¾", G1", R½", R¾"
Интерфейс M-Bus, импульсные входы/выходы
Госреестр № 54812-13

В закладки

от 6 324 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Теплосчетчик VHM-T-МИ предназначен для учета тепловой энергии в водяных системах отопления и горячего водоснабжения

Особенности:

Электронный тепловычислитель с энергонезависимой памятью
Встроенные часы наработки
Канал связи M-Bus и блок импульсных входов/выходов (индекс «МИ»)
Теплосчетчики с блоком импульсных входов/выходов могут быть запрограммированы на следующие конфигурации:
– по входу: объемный расход – 1 л/имп, 10 л/имп, 100 л/имп
– по выходу:
– объемный расход – 10 л/имп, 100 л/имп, 1000 л/имп
– массовый расход – 10 кг/имп, 100 кг/имп, 1000 кг/имп
– тепловая энергия – 100 ккал/имп, 1 Мкал/имп, 10 Мкал/имп, 100 Мкал/имп

Технические характеристики:

Параметр	VHM-T-15/0,6	VHM-T-15/1,5	VHM-T-20/2,5
Расходы воды	0,012...1,2 м³/ч	0,03...3,0 м³/ч	0,05...5,0 м³/ч
Расход номинальный	0,6 м³/ч	1,5 м³/ч	2,5 м³/ч
Порог чувствительности преобразователя расхода	0,003 м³/ч	0,005 м³/ч	0,007 м³/ч
Пропускная способность	1,25 м³/ч	3,1 м³/ч	5,2 м³/ч
Диапазон рабочих температур	+5...+90°С
Диапазон разности температур	+3...+80°С
Длина без полусгонов	110 мм	110 мм	130 мм
Рабочее давление	1,6 МПа
Диаметр условного прохода	15 мм	15 мм	20 мм
Резьба на корпусе преобразователя расхода по ГОСТ 6357-81	Наружная G¾"	Наружная G¾"	Наружная G1"
Присоединительная резьба по ГОСТ 6211-81	Наружная R½"	Наружная R½"	Наружная R¾"
Марка элемента питания	ER 17505 3,6V 3400 mAh
Тип преобразователей температур	Pt1000 класс В
Интерфейс	M-Bus, импульсные входы/выходы
Потребляемый ток для M-Bus	≤ 1,5 мА
Напряжение питания для M-Bus	20...40 В
Материал корпуса	Никелированная латунь
Степень защиты	IP54
Средний срок службы	12 лет
Условия эксплуатации	+5...+50°; 30...80%RH
Габаритные размеры	≤ 90×90×110 мм	≤ 90×90×110 мм	≤ 90×90×130 мм

Модификации:

Обозначение	Ду, мм	Номинальный расход , м³/ч	Тип канала связи	Место установки
VHM-T-15/0,6-МИ-О	15	0,6	МИ	Обратный
VHM-T-15/0,6-МИ-П	15	0,6	МИ	Прямой
VHM-T-15/1,5-МИ-О	15	1,5	МИ	Обратный
VHM-T-15/1,5-МИ-П	15	1,5	МИ	Прямой

Пример применения

Версия: 2023-01-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.01.2023	1.13 Мб

Артикул	Диаметр условного прохода, мм	Ном.расход воды, м³/ч	Место установки	Срок поставки	Стоимость
15 20	0,6 1,5 2,5	обратный прямой

Артикул	Модель	Диаметр условного прохода, мм	Ном.расход воды, м³/ч	Место установки	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Ном.расход воды, м³/ч	Место установки	Срок поставки	Стоимость
M33872	VHM-T-15/0,6-МИ-О	15	0,6	обратный	1...2 недели	6353 руб. – +
M33873	VHM-T-15/1,5-МИ-О	15	1,5	обратный	1...2 недели	6324 руб. – +
M33874	VHM-T-20/2,5-МИ-О	20	2,5	обратный	1...2 недели	6458 руб. – +
M33875	VHM-T-15/0,6-МИ-П	15	0,6	прямой	1...2 недели	6353 руб. – +
M33876	VHM-T-15/1,5-МИ-П	15	1,5	прямой	1...2 недели	6324 руб. – +
M33877	VHM-T-20/2,5-МИ-П	20	2,5	прямой	1...2 недели	6458 руб. – +
