Автоматический регулятор перепада давлений в комплекте с запорно-регулировочным клапаном VT.040.G

Прибор для поддержания в динамическом режиме заданного перепада давлений – на участке между регулятором и точкой подключения импульсной трубки – в двухтрубных системах отопления и охлаждения с переменным расходом

Рабочая среда: вода, растворы гликолей до 50%
Температура рабочей среды: ≤ +120°С
Рабочее давление: 1,6 МПа
Перепад давлений: 5...30 МПа, 25...60 МПа
Диаметр условного прохода: 15 мм, 20 мм, 25 мм
Материалы: латунь (корпус), нейлон (ручка настройки), нержавеющая сталь (пружина), EPDM
Присоединение: резьбовое G½", G¾", G1"

В закладки

от 20 235 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Автоматический регулятор перепада давлений VT.040.G предназначен для поддержания в динамическом режиме заданного перепада давлений – на участке между регулятором и точкой подключения импульсной трубки – в двухтрубных системах отопления и охлаждения с переменным расходом.

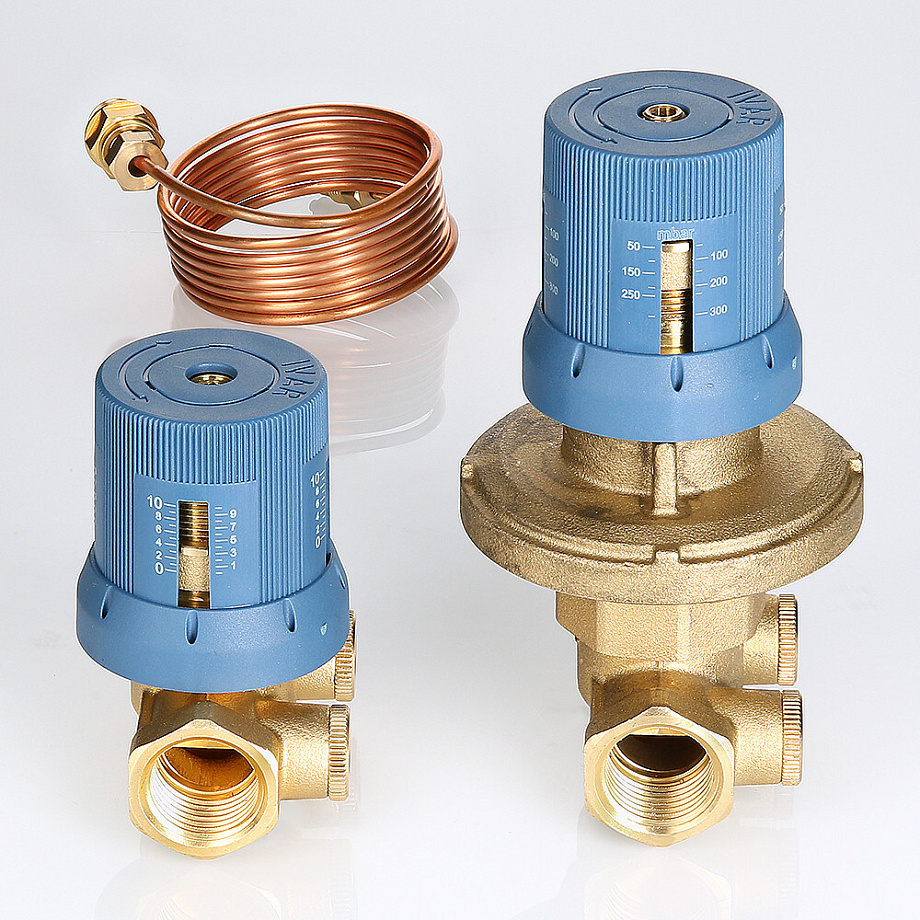

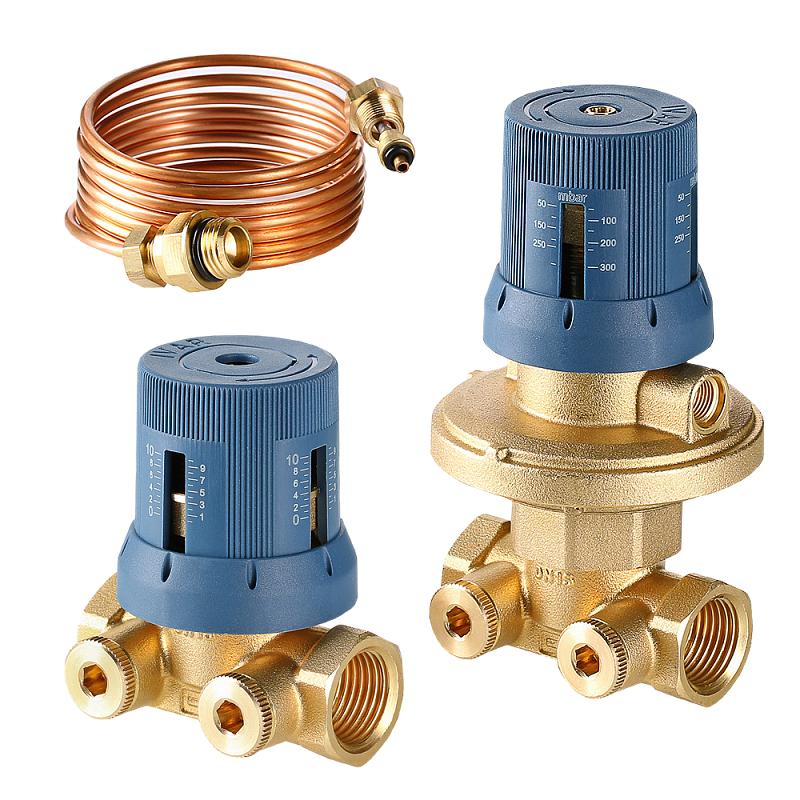

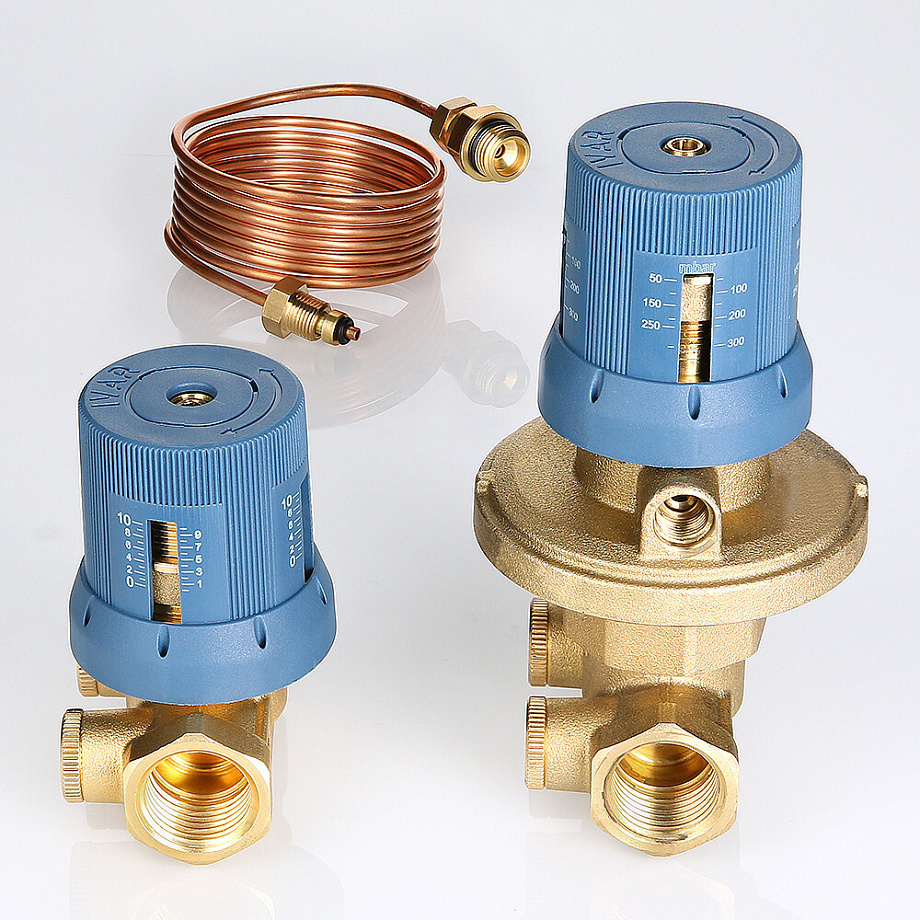

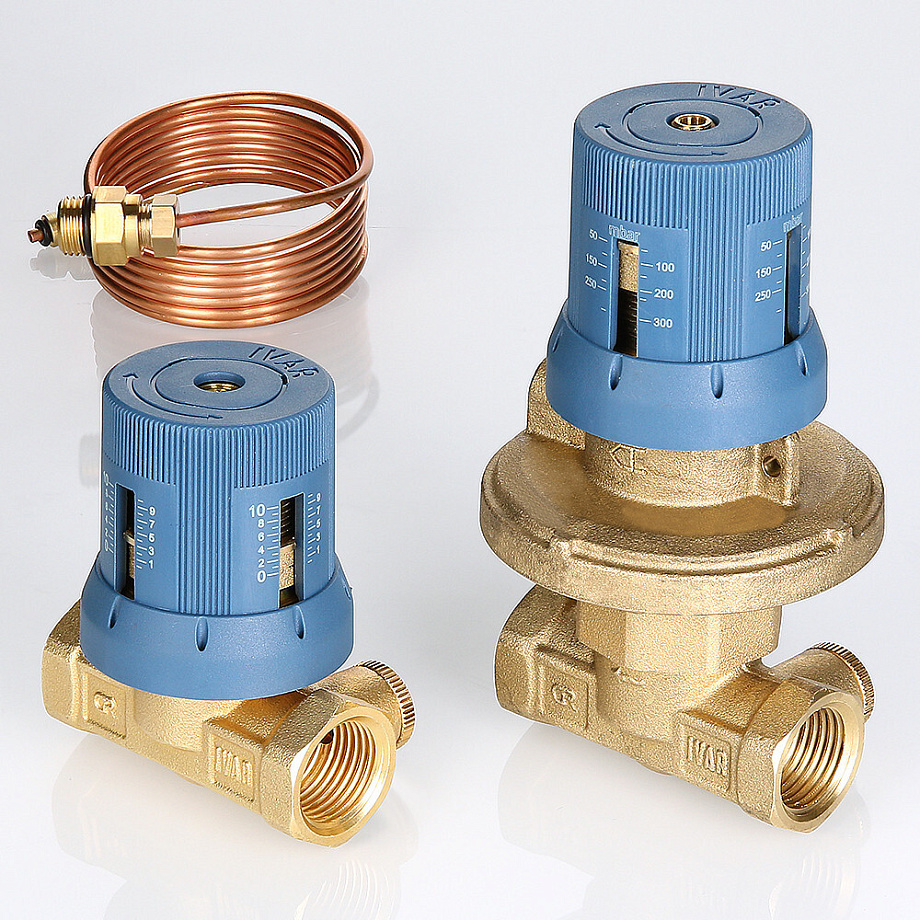

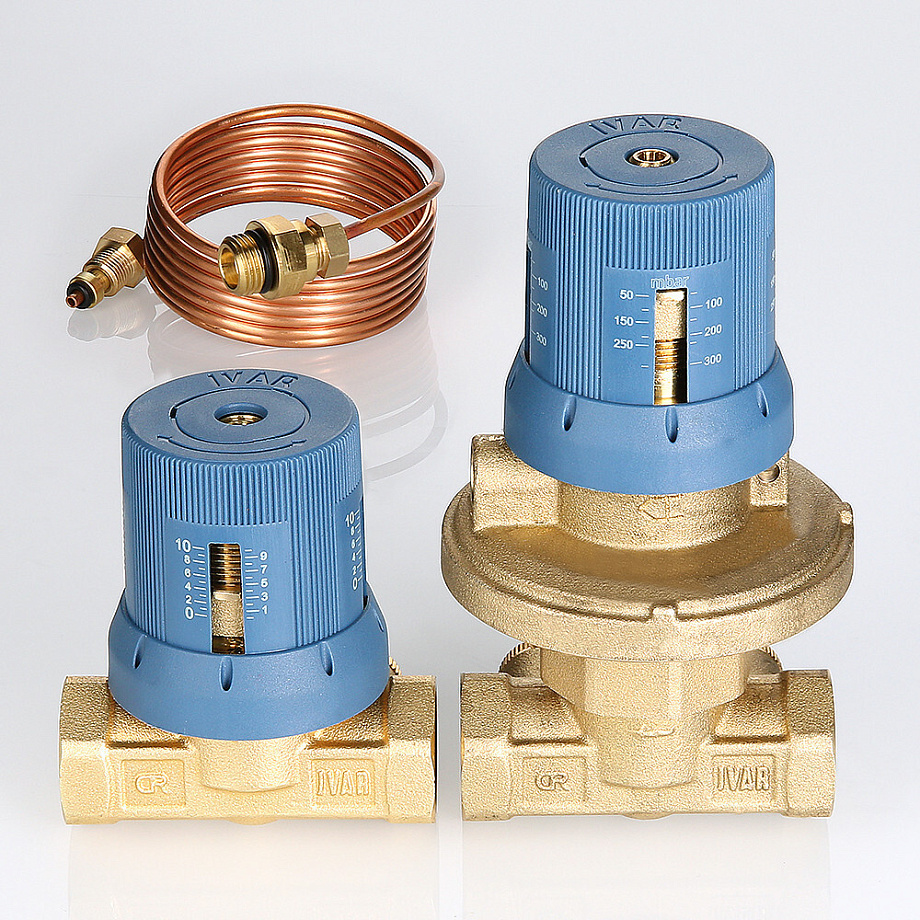

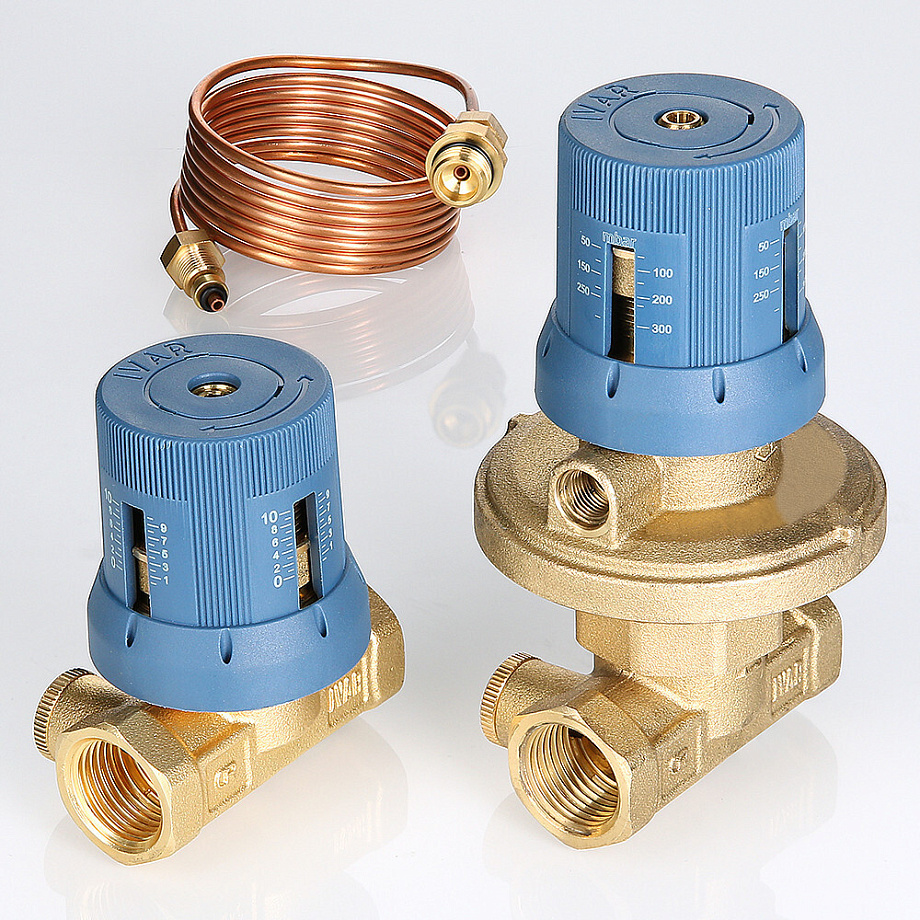

Комплект из клапана VT.042 и регулятора VT.041 с импульсной трубкой реализуется под артикулом VT.040. При использовании в составе предлагаемого комплекта регулятор VT.041 монтируется на обратный трубопровод, запорно – регулировочный клапан VT.042 – на подающий. При этом клапаном VT.042 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре, а регулятором VТ.041 поддерживается расчетный перепад давления по контуру в целом.

Особенности:

Клапан снабжен устройством, фиксирующим настроечное положение

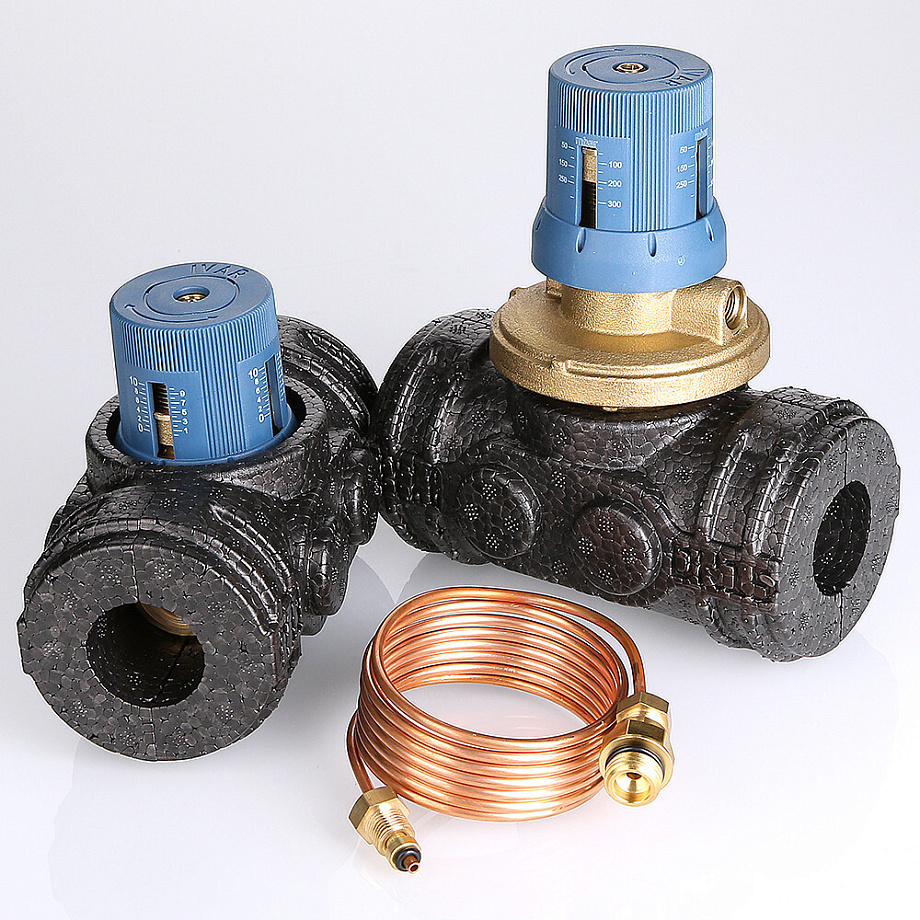

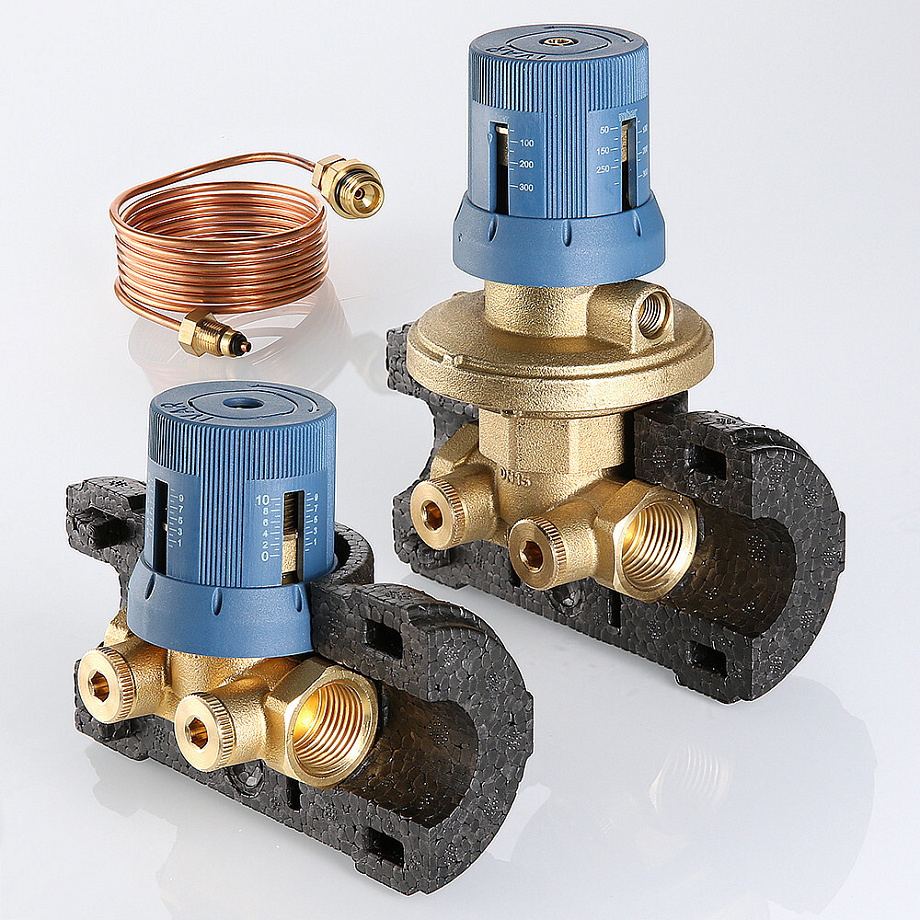

Клапан комплектуется разъемным теплоизоляционным кожухом
Регулятор и клапан ремонтопригодны

Технические характеристики:

Параметр	VT.041	VT.042
Рабочая среда	Вода, растворы гликолей до 50%
Температура рабочей среды	≤ +120°С
Рабочее давление	1,6 МПа
Пробное давление	2,4 МПа
Номинальное давление	2,5 МПа
Диаметр условного прохода	15 мм, 20 мм, 25 мм
Присоединение	Резьбовое G½", G¾", G1"
Резьба боковых патрубков	Внутр. G¼"
Резьба патрубка для подключения импульсной трубки	Внутр. G⅛"	–
Резьба адаптера импульсной трубки для подключения к запорно – регулировочному клапану	Наруж. G¼"	–
Длина капиллярной трубки	1,5 м	–
Материал	Латунь (корпус), нейлон (ручка настройки), нержавеющая сталь (пружина), EPDM (мембрана VT.041, уплотнение штока VT.042)
Пропускная способность	2,7 м³/ч (для G½") 3,9 м³/ч (для G¾") 6,8 м³/ч (для G1")	2,74 м³/ч (для G½") 3,51 м³/ч (для G¾") 6,44 м³/ч (для G1")
Средний полный срок службы	30 лет

Модификации:

Обозначение	Ду, мм	Присоединение	Расчетное падение давления на клапане, МПа
VT.040.G.30004	15	G½"	5...30
VT.040.G.30005	20	G¾"	5...30
VT.040.G.30006	25	G1"	5...30
VT.040.G.60004	15	G½"	25...60
VT.040.G.60005	20	G¾"	25...60
VT.040.G.60006	25	G1"	25...60

Габаритные размеры VT.041.G

G	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм	L, мм
G½"	65	25	112	72	35	⌀26	G¼"	G⅛"
G½"	65	25				⌀26
G¾"	75	27				⌀32
G¾"	75	27				⌀32
G1"	85	33	118		40	⌀40
G1"	85	33	118		40	⌀40

Габаритные размеры VT.042.G

G	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм
G½"	65	25	66	50	35	⌀26	G¼"
G¾"	75	27	66	50	35	⌀32	G¼"
G1"	85	33	70	50	40	⌀40	G¼"

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.96 Мб
Руководство по эксплуатации	30.01.2023	0.86 Мб

Артикул	Диаметр условного прохода, мм	Расчетное падение давления на клапане, мбар давления на клапане, мбар	Срок поставки	Стоимость
15 20 25	50...300 250...600

Артикул	Модель	Диаметр условного прохода, мм	Расчетное падение давления на клапане, мбар давления на клапане, мбар	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Расчетное падение давления на клапане, мбар давления на клапане, мбар	Срок поставки	Стоимость
M33826	VT.040.G.30004	15	50...300	1...2 недели	20235 руб. – +
M33827	VT.040.G.30005	20	50...300	1...2 недели	21194 руб. – +
M33828	VT.040.G.30006	25	50...300	1...2 недели	23391 руб. – +
M33829	VT.040.G.60004	15	250...600	1...2 недели	20235 руб. – +
M33830	VT.040.G.60005	20	250...600	1...2 недели	21830 руб. – +
M33831	VT.040.G.60006	25	250...600	1...2 недели	23391 руб. – +
