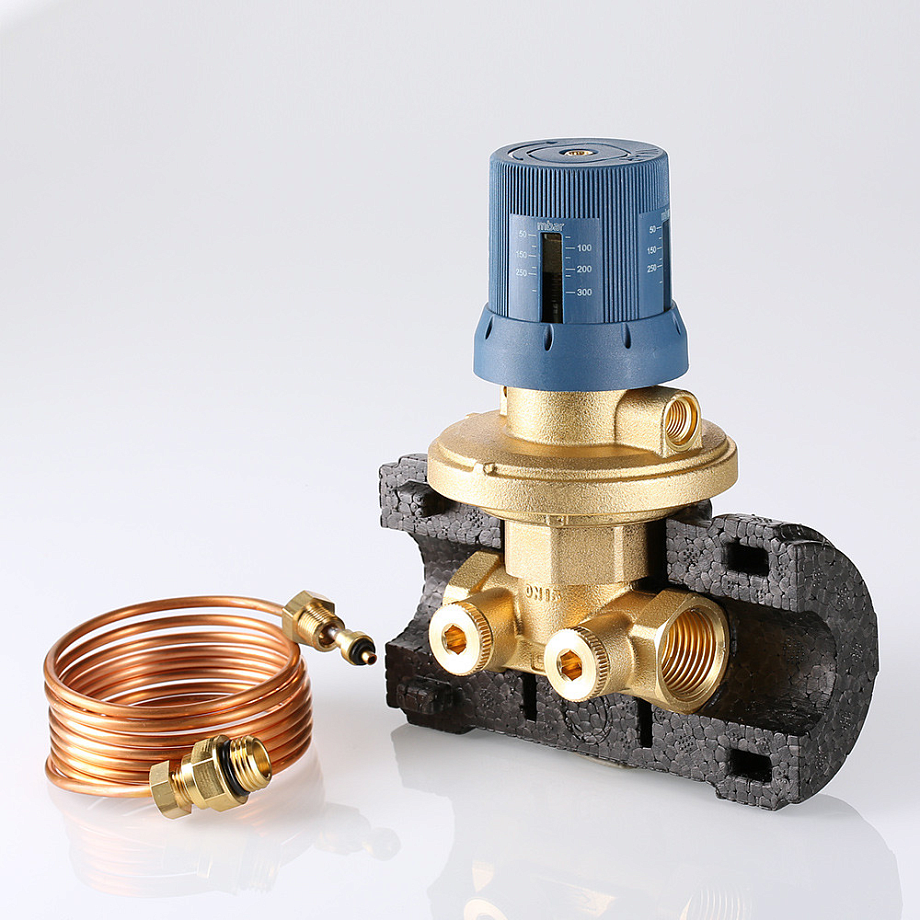

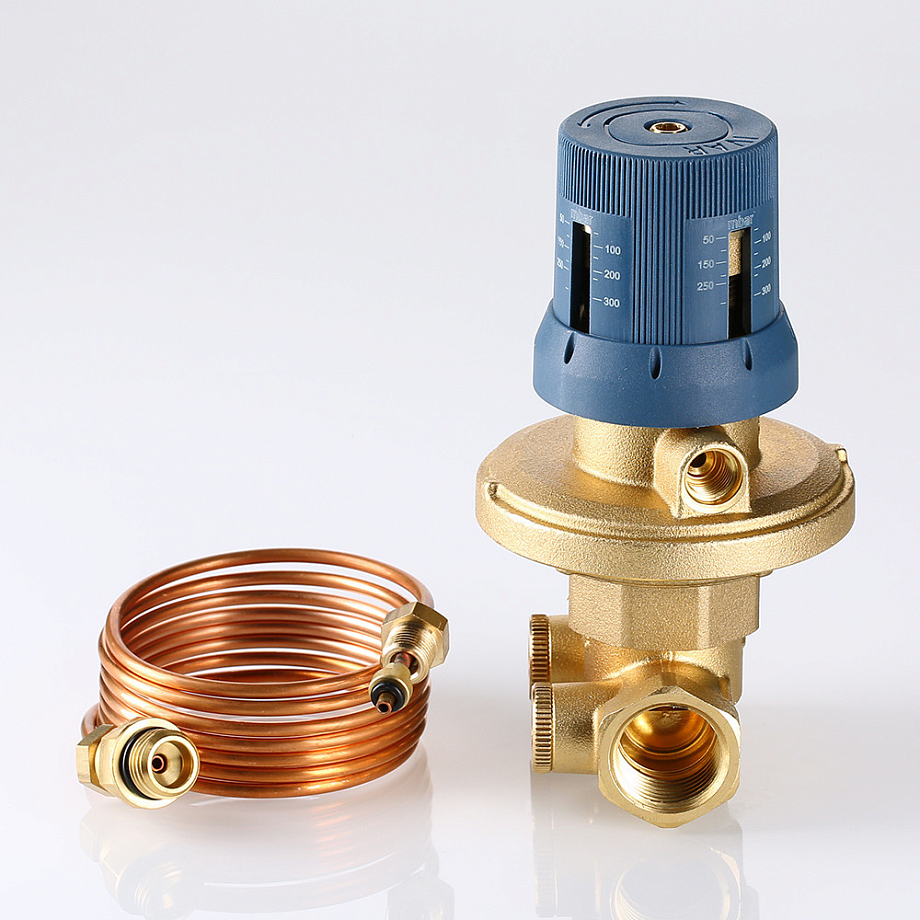

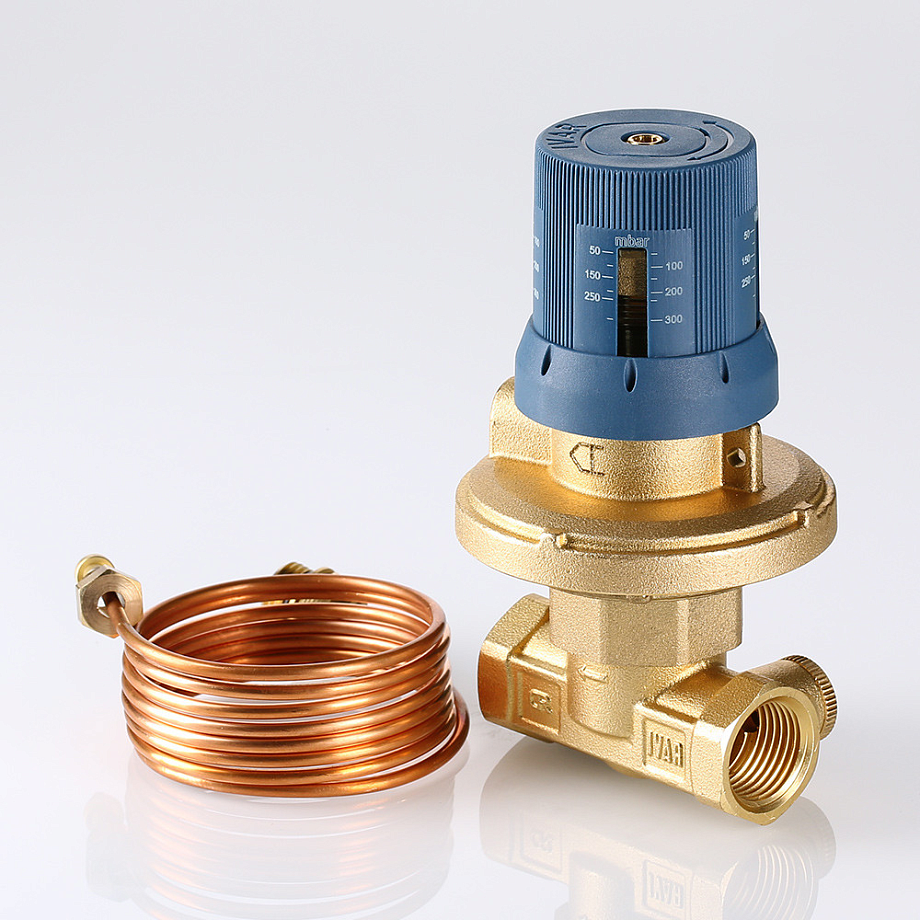

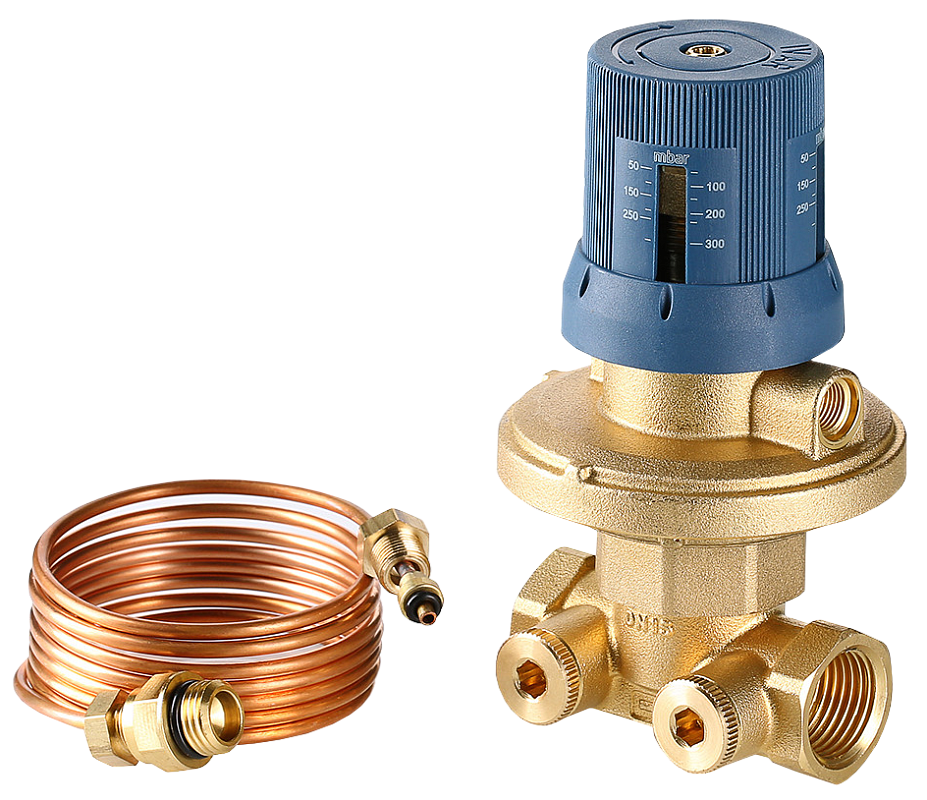

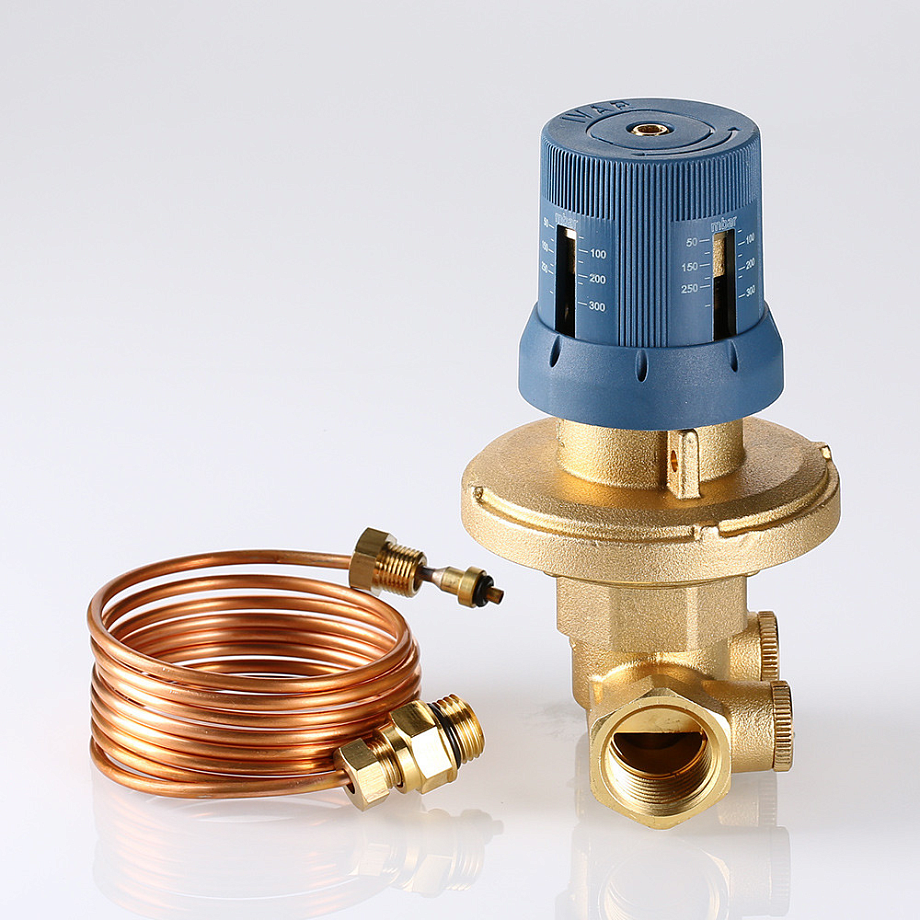

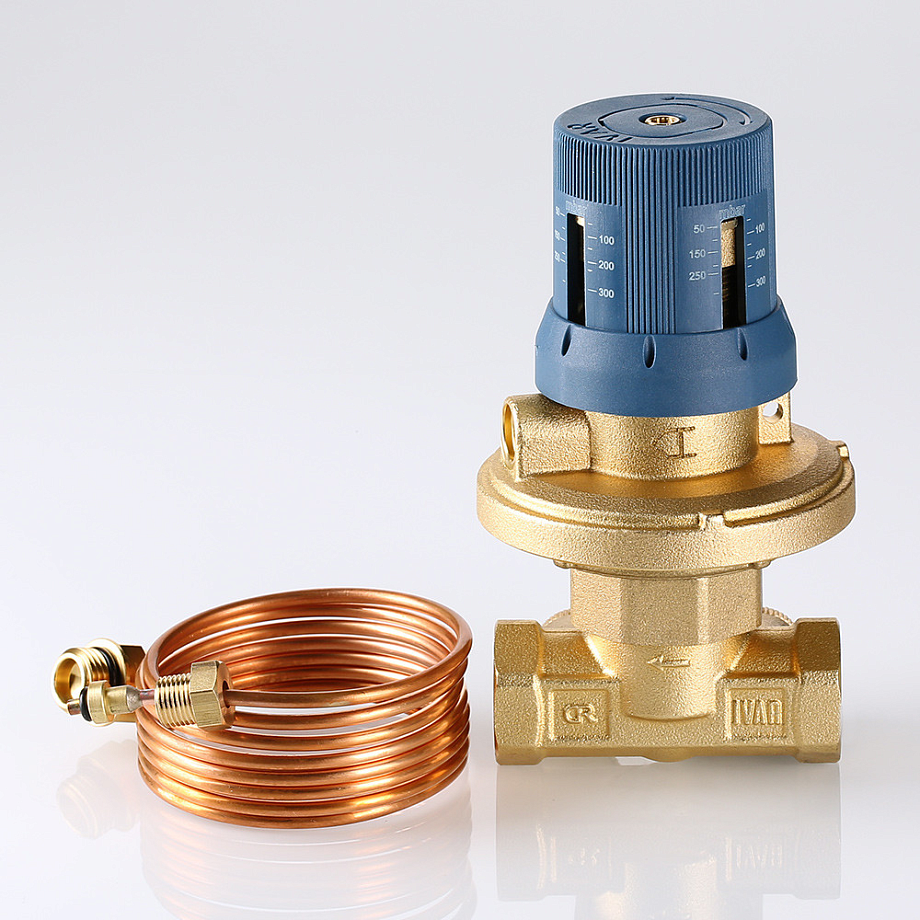

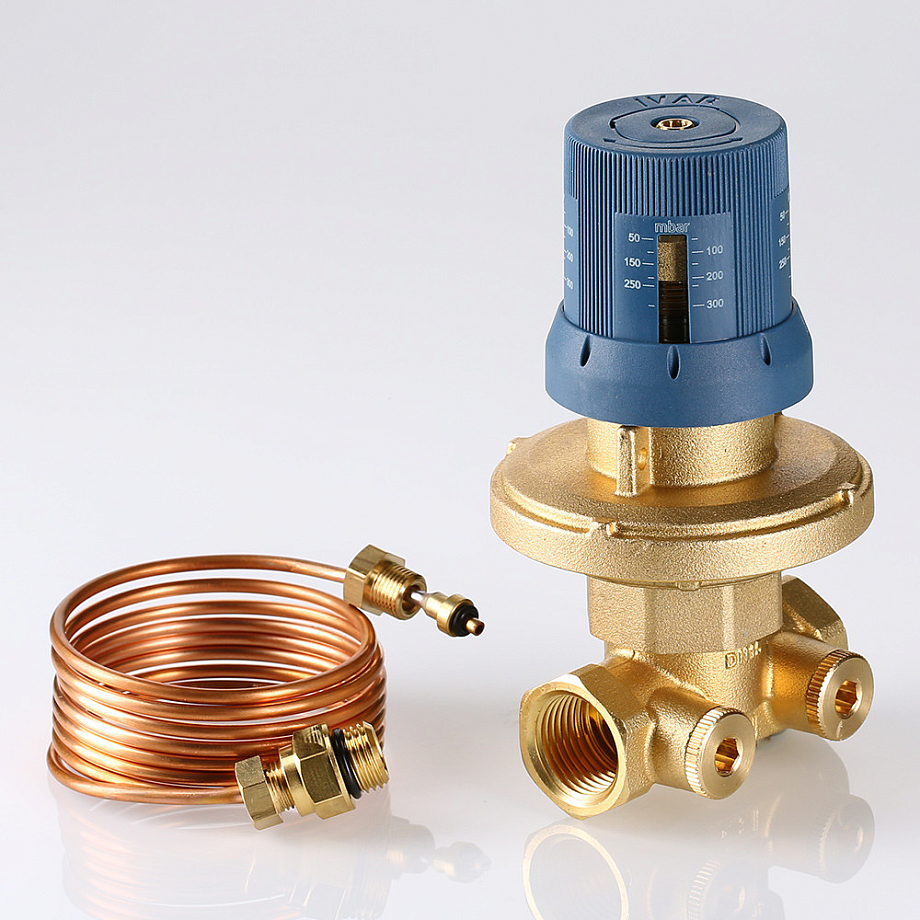

Клапан запорно-регулировочный VT.041.G

Прибор для поддержания в динамическом режиме заданного перепада давлений (ΔРн) на участках двухтрубных систем отопления и охлаждения с переменным расходом

Рабочая среда: вода, растворы гликолей до 50%
Температура рабочей среды: ≤ +120°С
Рабочее давление: 1,6 МПа
Перепад давлений: 5...30 МПа
Диаметр условного прохода: 15 мм, 20 мм, 25 мм
Материалы: латунь (корпус), нейлон (ручка настройки), нержавеющая сталь (пружина), EPDM (мембрана)
Присоединение: резьбовое G½", G¾", G1"

В закладки

от 13 796 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Автоматический регулятор перепада давлений VT.041.G предназначен для поддержания в динамическом режиме заданного перепада давлений (ΔРн) на участках двухтрубных систем отопления и охлаждения с переменным расходом.

Основное назначение регулятора – совместная работа с запорно – регулировочным клапаном VT.042 или балансировочным клапаном VT.054 в двухтрубных системах отопления. При этом клапаном VT.042 или балансировочным клапаном VT.054 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре (ΔРу), а регулятором VТ.041 поддерживается расчетный перепад давления по обслуживаемому участку (ΔРн). Комплект из клапана VT.042 и регулятора VT.041 с импульсной трубкой реализуется под артикулом VT.040.

В случае, когда увязочный перепад давления (ΔРу) отсутствует (например, в крайних стояках тупиковой системы), применение запорно – регулировочного или балансировочного клапана не требуется, и импульсную трубку рекомендуется подключать к шаровому крану с дренажом и воздухоотводчиком VT.245, имеющему патрубки с внутренней резьбой G¼′′.

Особенности:

Ремонтопригоден

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, растворы гликолей до 50%
Температура рабочей среды	≤ +120°С
Рабочее давление	1,6 МПа
Пробное давление	2,4 МПа
Номинальное давление	2,5 МПа
Диаметр условного прохода	15 мм, 20 мм, 25 мм
Присоединение	Резьбовое G½", G¾", G1"
Резьба боковых патрубков	Внутр. G¼"
Резьба патрубка для подключения импульсной трубки	Внутр. G⅛"
Резьба адаптера импульсной трубки для подключения к запорно – регулировочному клапану	Наруж. G¼"
Пропускная способность	2,7...6,8 м³/ч
Длина капиллярной трубки	1,5 м
Материал	Латунь (корпус), нейлон (ручка настройки), нержавеющая сталь (пружина), EPDM (мембрана)
Средний полный срок службы	30 лет

Модификации:

Обозначение	Ду, мм	Присоединение	Расчетное падение давления на клапане, МПа	Пропускная способность, м³/ч
VT.041.G.30004	15	G½"	5...30	2,7
VT.041.G.30005	20	G¾"	5...30	3,9
VT.041.G.30006	25	G1"	5...30	6,8

Габаритные размеры

G	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм	L, мм
G½"	65	25	112	72	35	⌀26	G¼"	G⅛"
G½"	65	25	112	72	35	⌀26	G¼"	G⅛"
G¾"	75	27	112	72	35	⌀32	G¼"	G⅛"
G¾"	75	27	112	72	35	⌀32	G¼"	G⅛"
G1"	85	33	118	72	40	⌀40	G¼"	G⅛"
G1"	85	33	118	72	40	⌀40	G¼"	G⅛"

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.96 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
M33832	VT.041.G.30004	15	1...2 недели	13796 руб. – +
M33833	VT.041.G.30005	20	1...2 недели	14338 руб. – +
M33834	VT.041.G.30006	25	1...2 недели	15610 руб. – +
