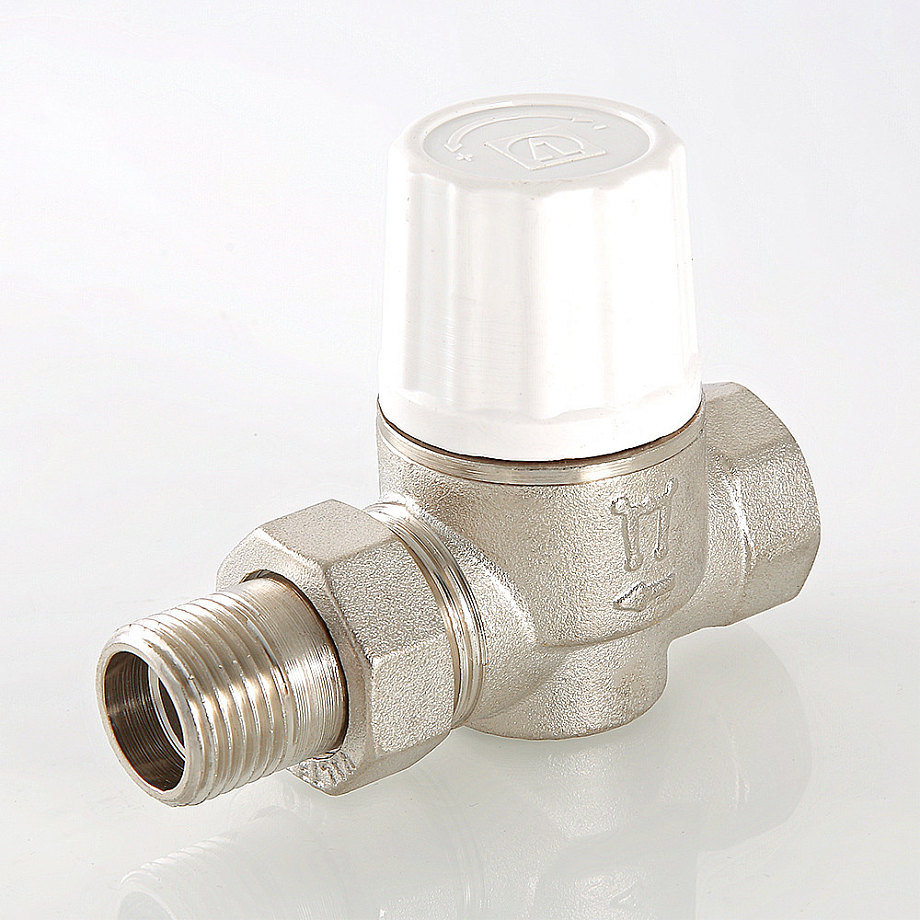

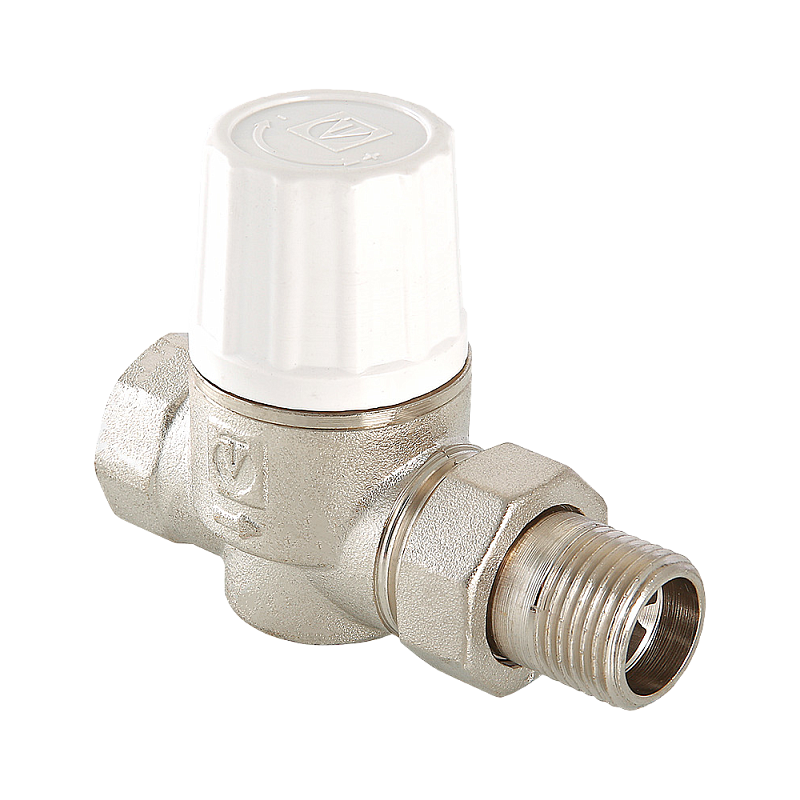

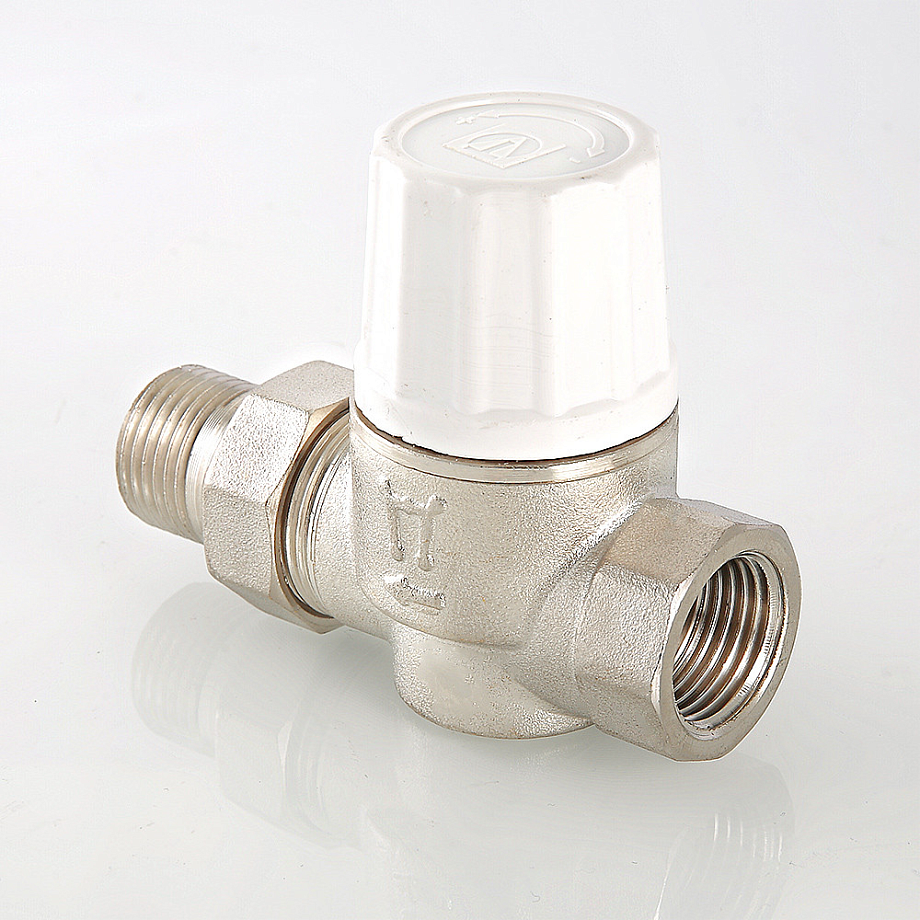

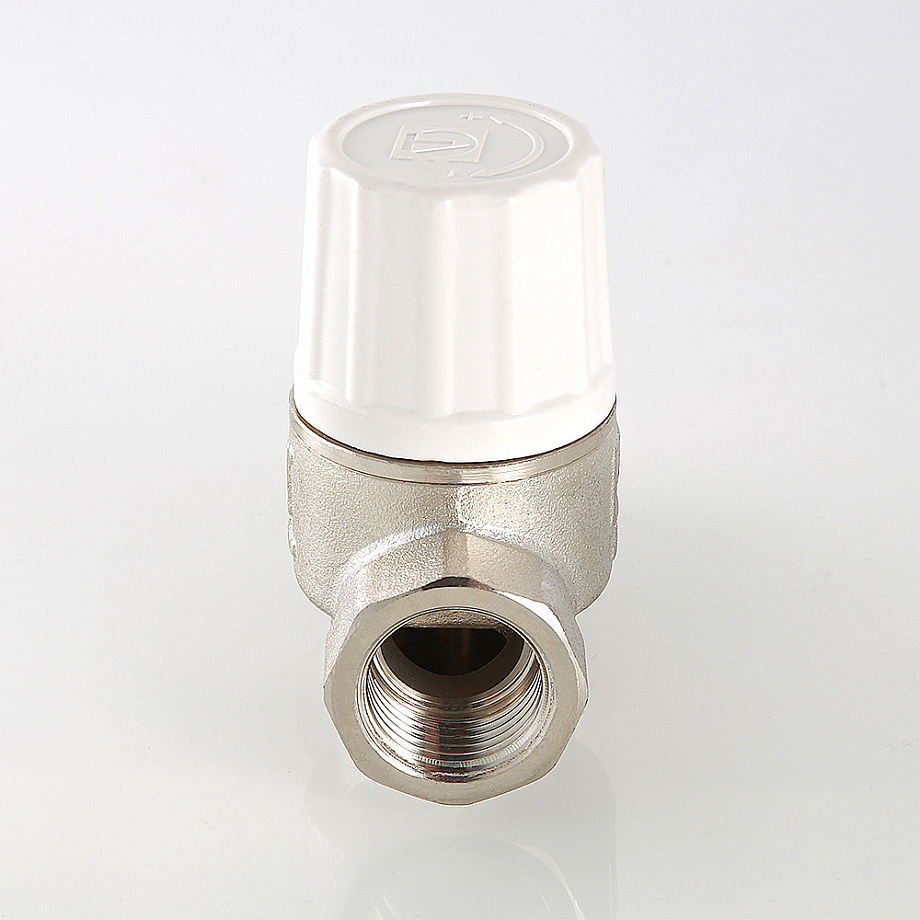

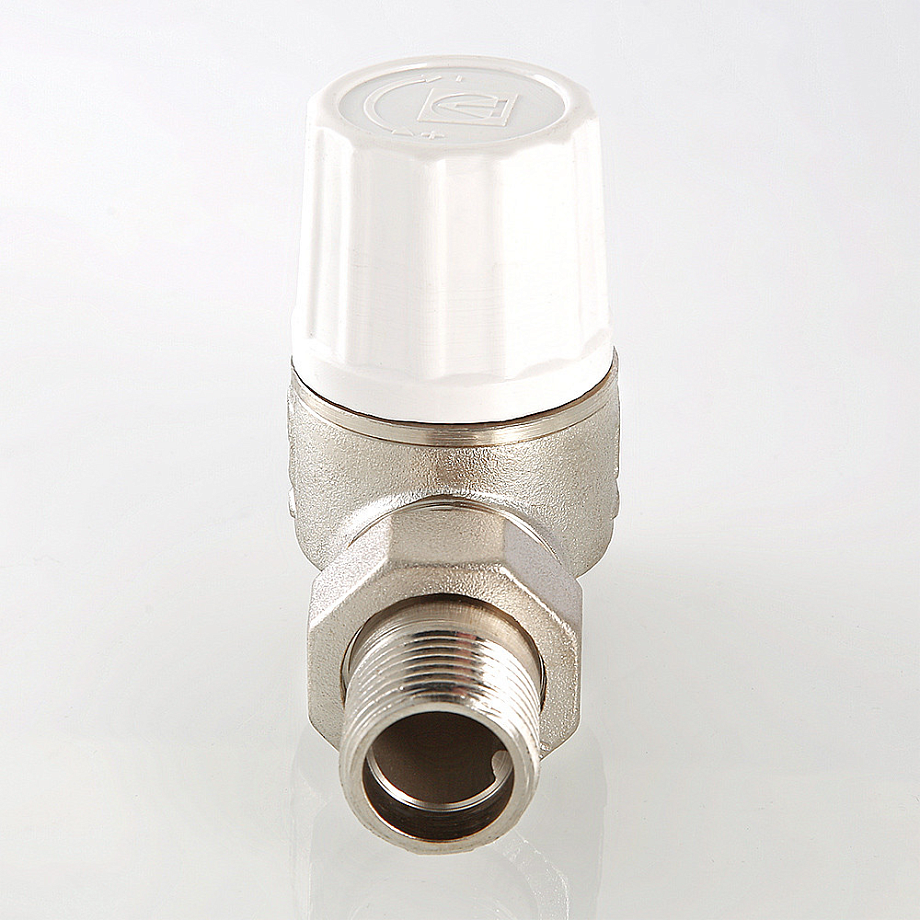

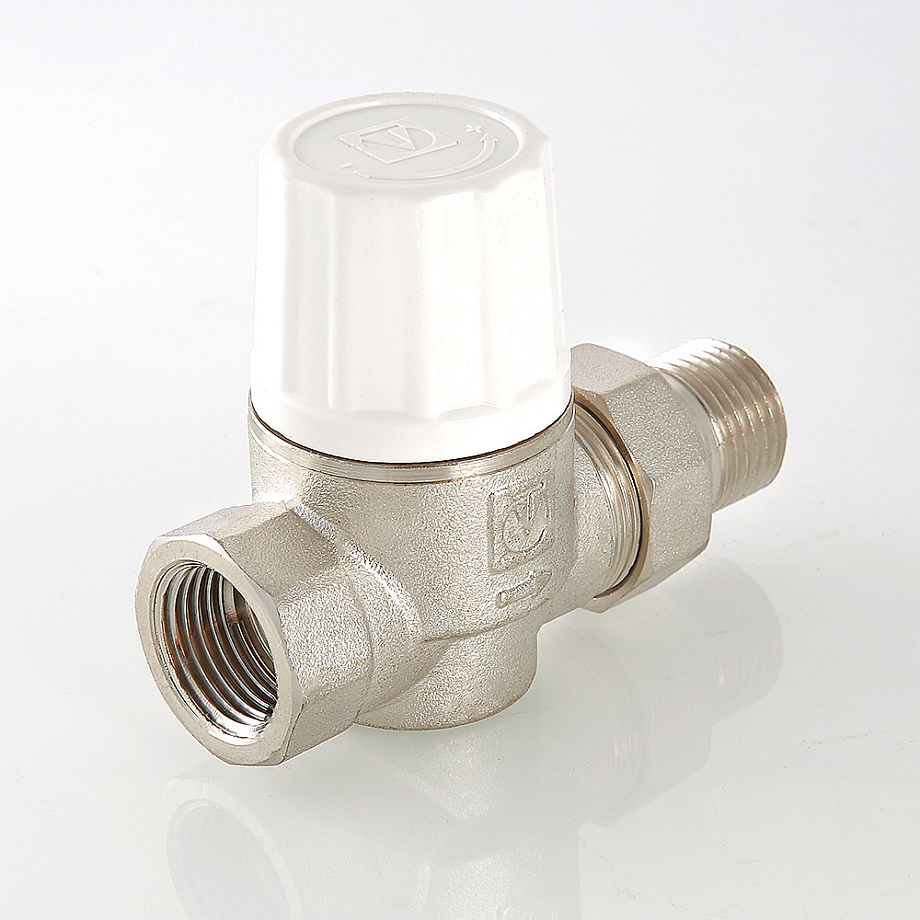

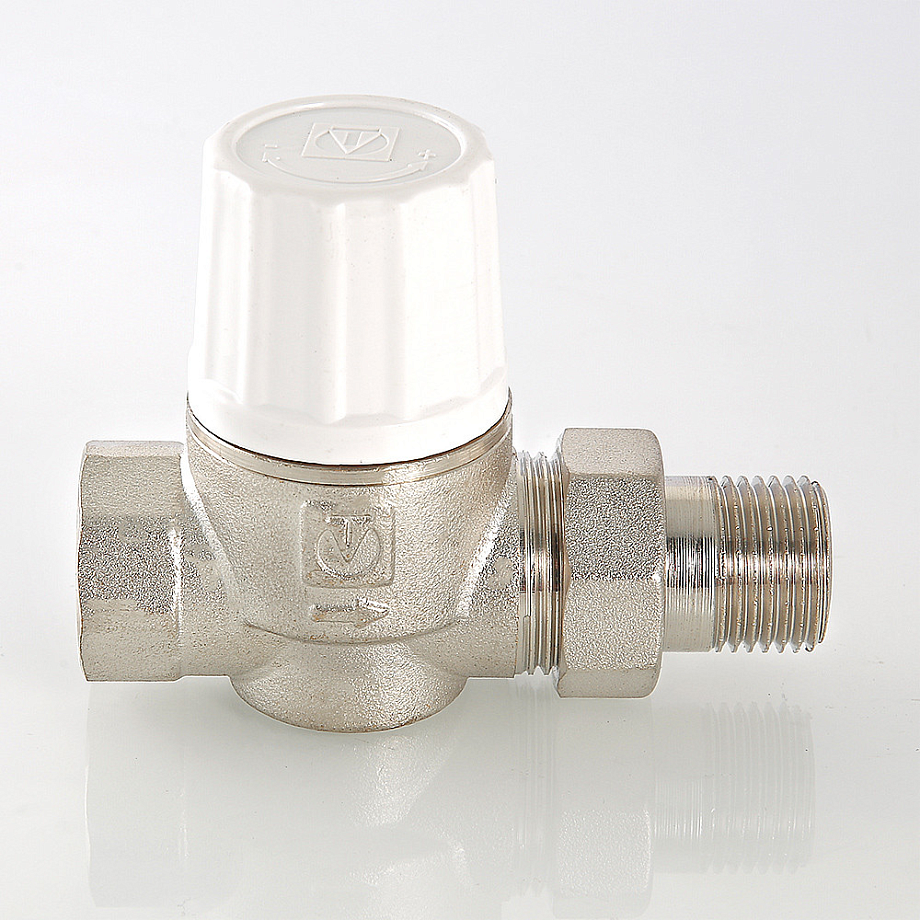

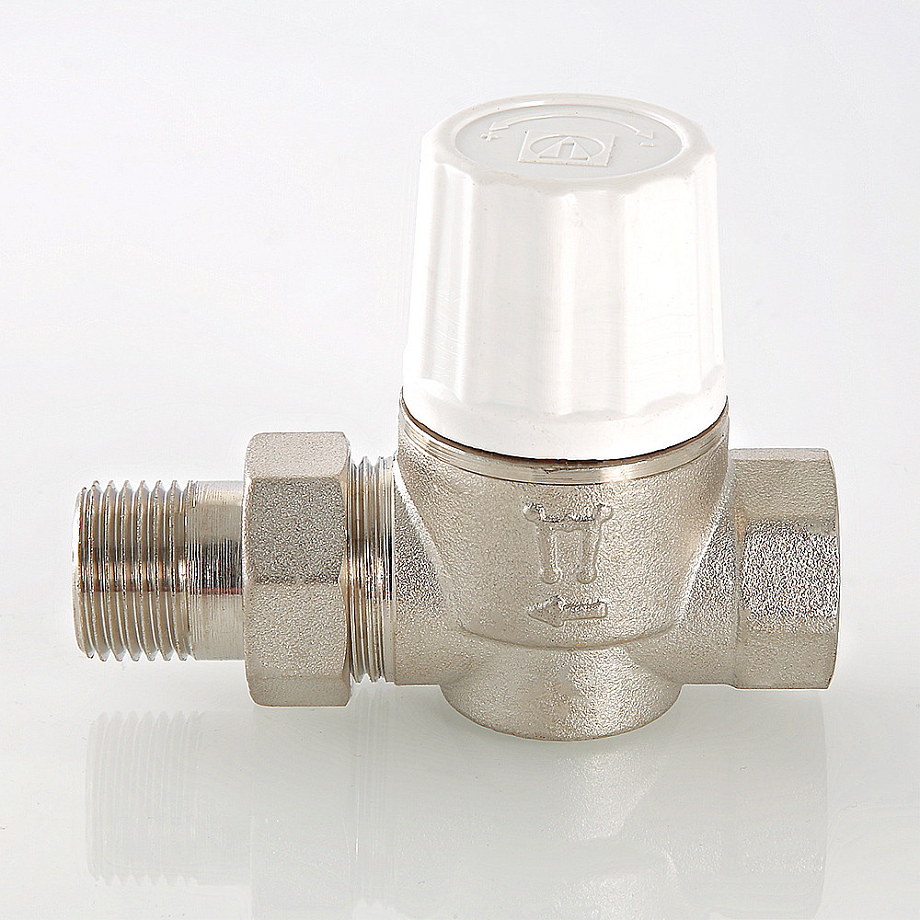

Клапан радиаторный прямой VT.034.N предназначен для автоматического или ручного регулирования расхода теплоносителя с температурой до +120°C и рабочим давлением до 1,0 МПа включительно, проходящего через отопительный прибор водяной системы отопления.
Повышенная пропускная способность клапанов позволяет устанавливать их в однотрубных системах отопления
Особенности:
- Регулирование потока теплоносителя может осуществляться вручную (не рекомендуется), с помощью комплектного регулировочного колпачка или автоматически, с помощью термостатической головки (приобретается отдельно) или электротермического сервопривода (приобретается отдельно)
- Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до ±1°С
- Наличие полусгона дает возможность монтировать и демонтировать клапан без демонтажа трубопровода
- Ремонтопригодный
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Вода, растворы гликолей (до 50%) и другие жидкости, нейтральные по отношению к материалам клапана |
Температура рабочей среды | ≤ +120°С |
Рабочее давление
| ≤ 1,0 МПа |
Максимально допустимый перепад давлений на клапане | 1,0 бар
|
Условная пропускная способность
| 2970 м³/час (G½"- VT.034)
3820 м³/час (G¾"- VT.034)
|
Присоединение | Резьбовое G½" или G¾" |
Резьба под термостатическую головку | М30×1,5 |
Материал | Никелированная латунь (корпус, золотниковый механизм), нержавеющая сталь (пружина) |
Условия эксплуатации | +5...+55°С; ≤ 80%RH
|
Средний полный срок службы | 30 лет |
Модификации:
Модель
| Присоединение
| Вес, г
|
VT.034.N.04
| G½" | 285
|
VT.034.N.05 | G¾" | 473
|

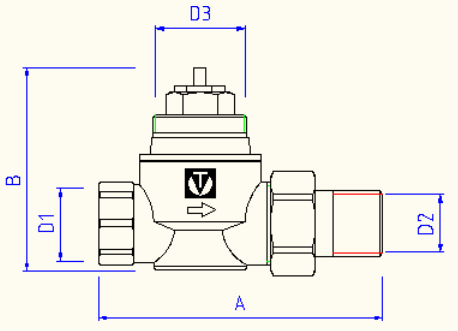

Габаритные размеры |
|
A, мм | B, мм | D1
| D2 | D3 |
91
| 65
| G-½ В
| G-½ Н | М30×1,5 |
102
| 71
| G-¾ В | G-¾ Н | М30×1,5 |

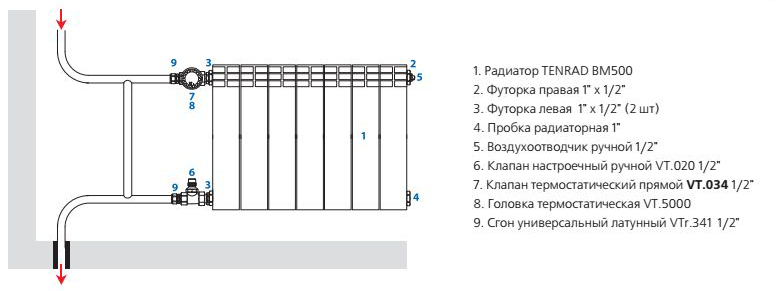

Пример применения
|
|
Версия: 2023-01-20-ЛВС
