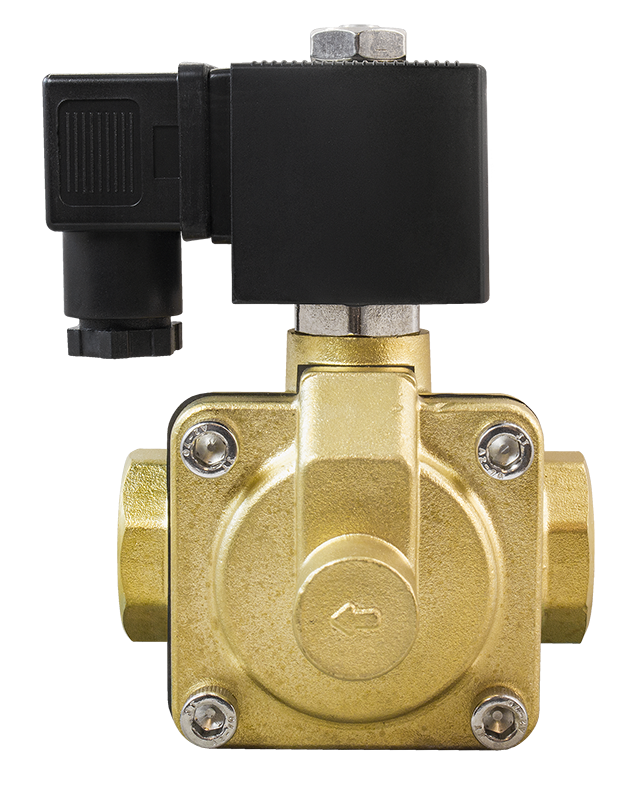

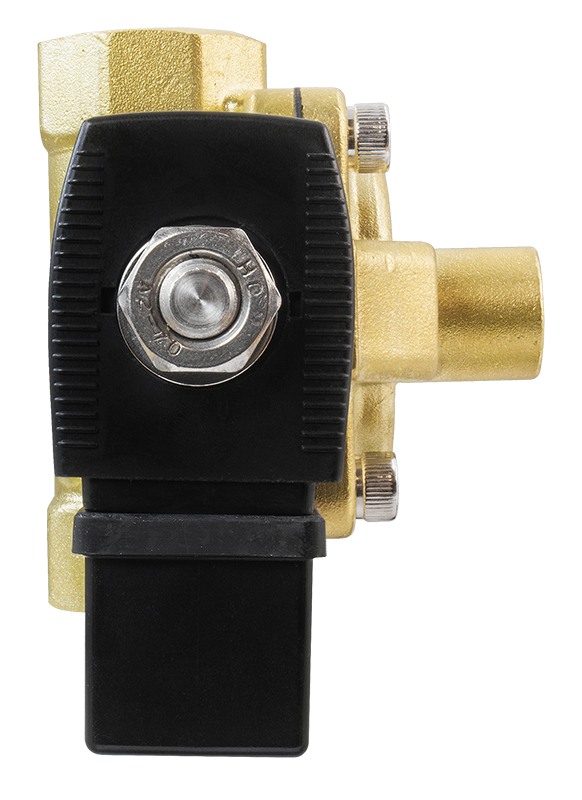

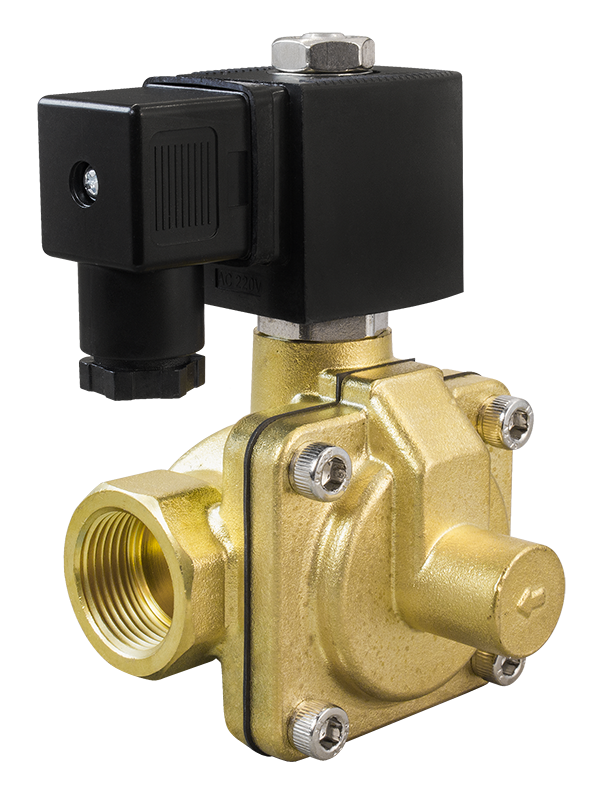

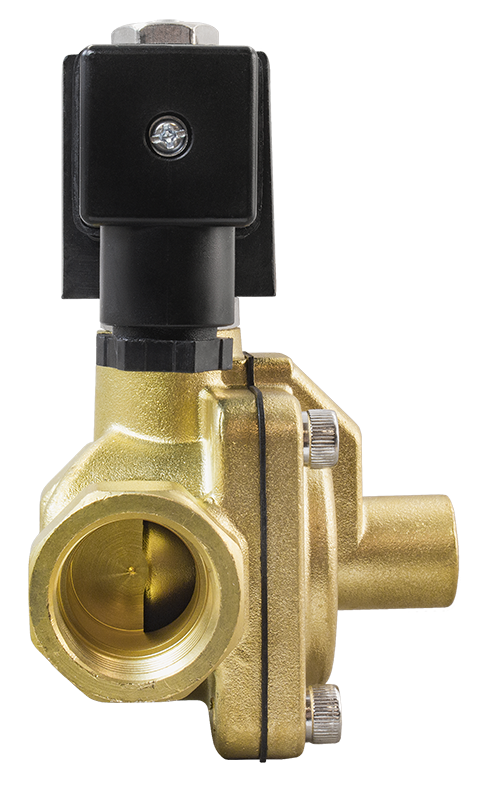

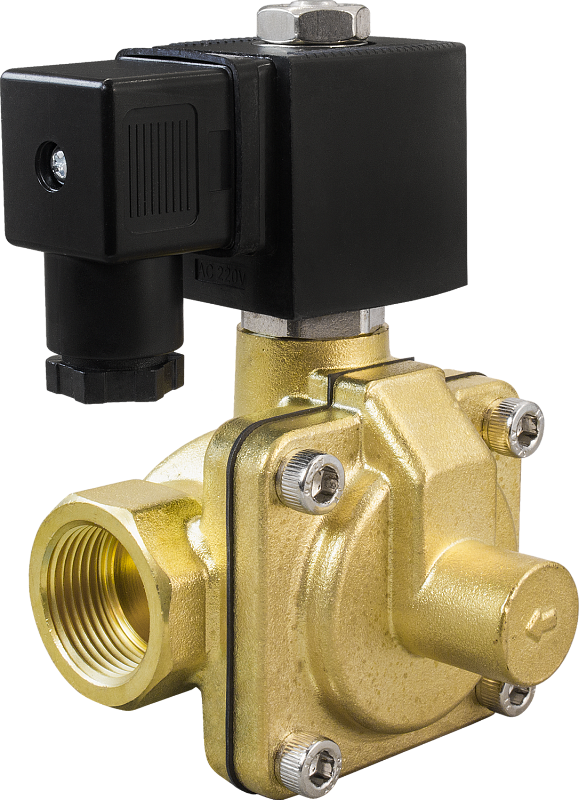

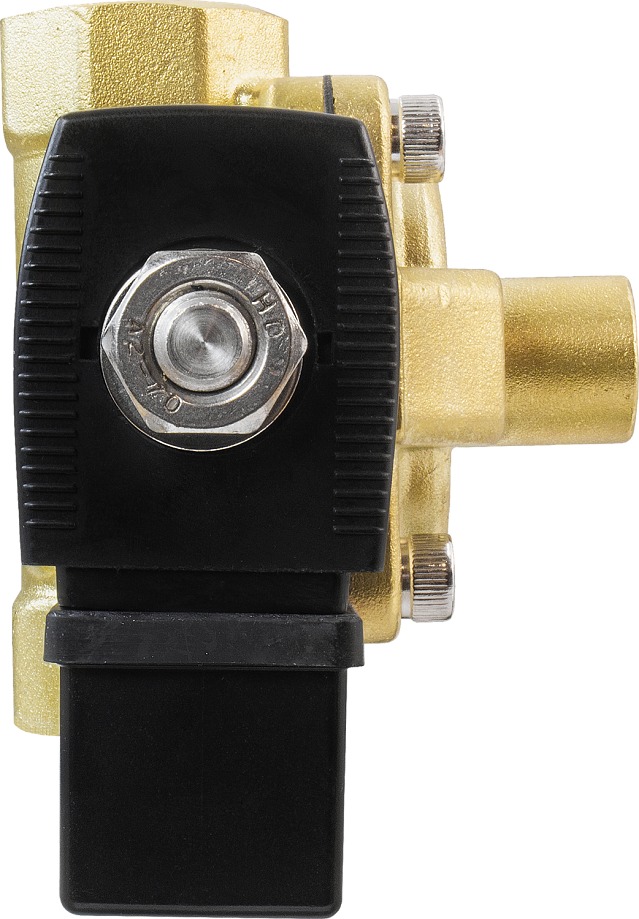

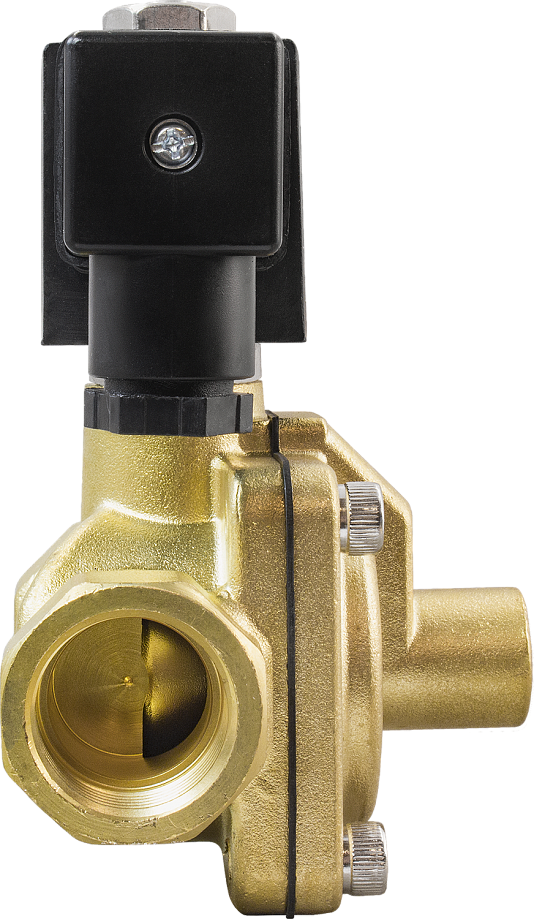

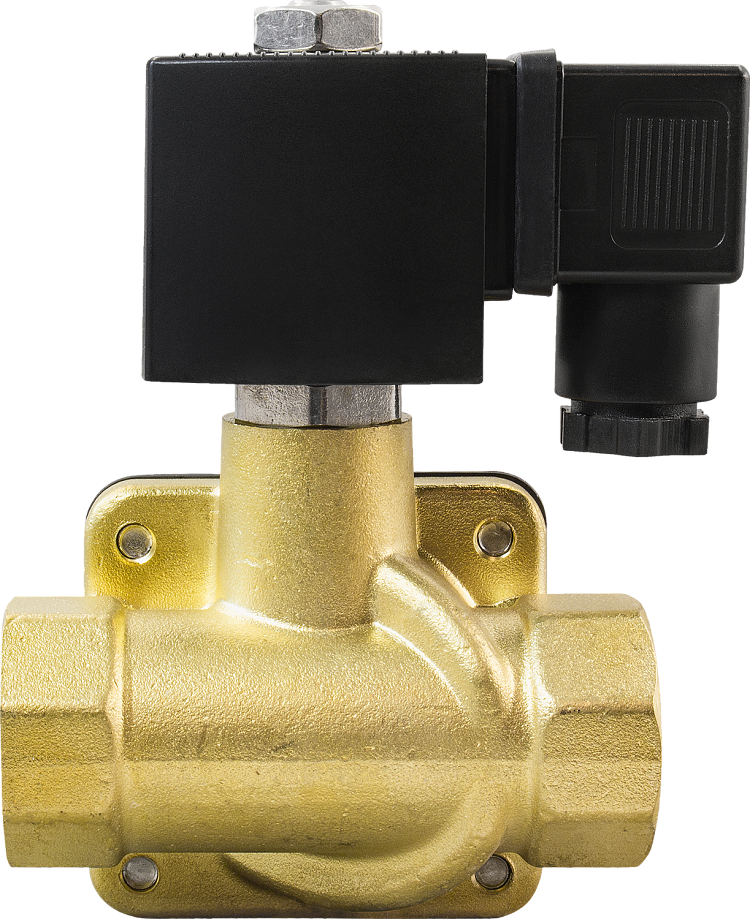

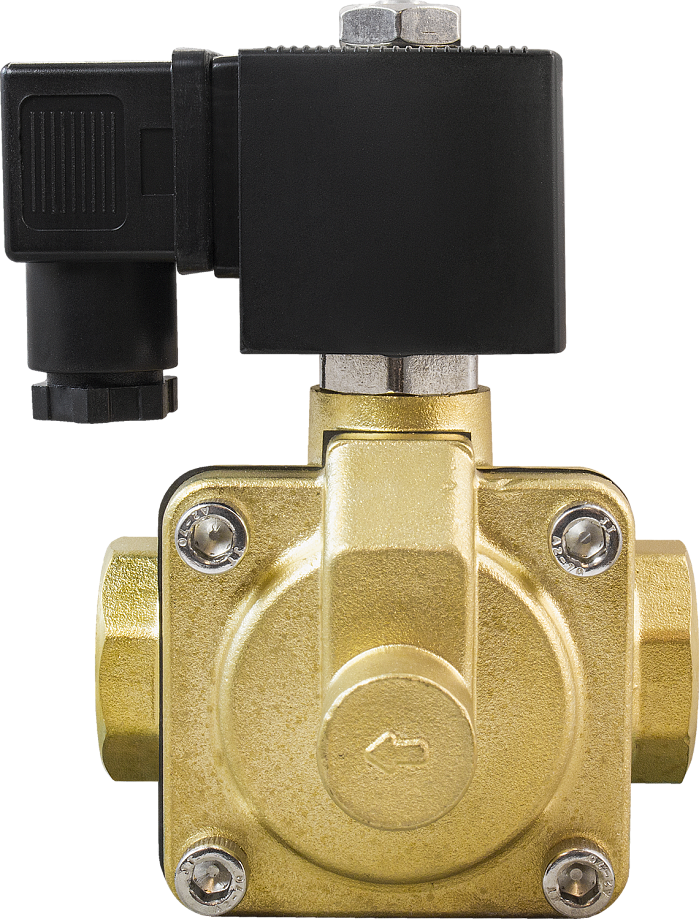

Клапан нормально закрытый AR-YCB31

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+120°C
Рабочее давление: 0,03…1,6 МПа
Диаметр условного прохода: 15…25 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G1"

Является аналогом:

Производитель	ASCO	Ode
Модель/серия	Серия 210	4592MZU190

В закладки

от 8 418 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (42)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 1,6 МПа
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Высокая износостойкость

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0,03...1,6 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Питание		~380 В,~220 В, ~110 В,~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASEx543* IP65	23 ВА		V	V		V
ASEx543* IP65	13 Вт						V	V
ASE11H** IP65	4,5 ВА		V
ASE11H** IP65	8 Вт						V	V

*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCB31-15-1/2-GBV	15	3,9	½"	0,03	1,6	1000
AR-YCB31-15-1/2-GBV	15	3,9	½"			1000
AR-YCB31-20-3/4-GBV	20	8	¾"			1200
AR-YCB31-25-1-GBV	25	10,3	1"			1450

Расшифровка обозначения на примере клапана AR-YCB31-15-1/2-XYZ:
AR-YCB31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

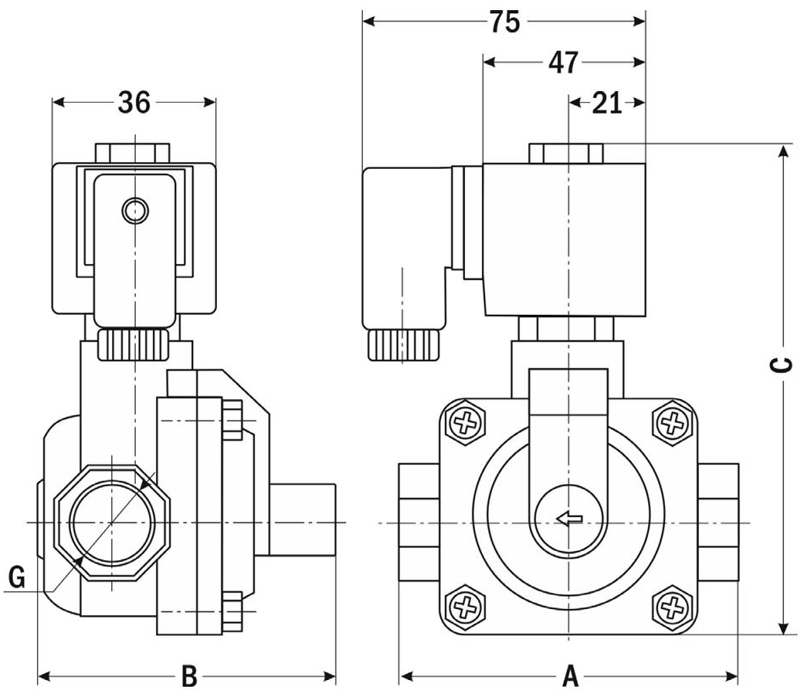

Габаритные размеры

Размер, мм	AR-YCB31, Ду, мм
Размер, мм	-15	-20	-25
A	72	84	100
B	66,5	73	80
C	112	123	135
G	½"	¾"	1"

Версия: 2023-11-10-ЛВС
