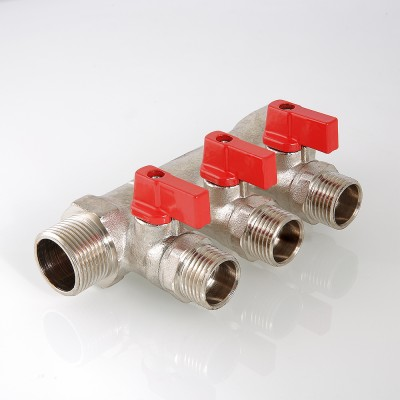

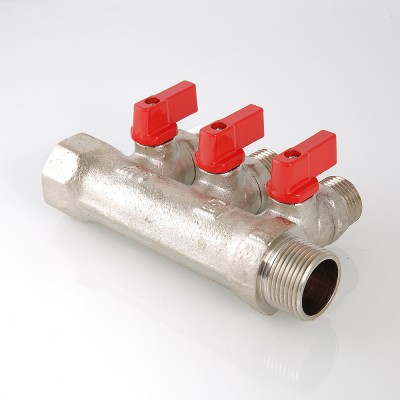

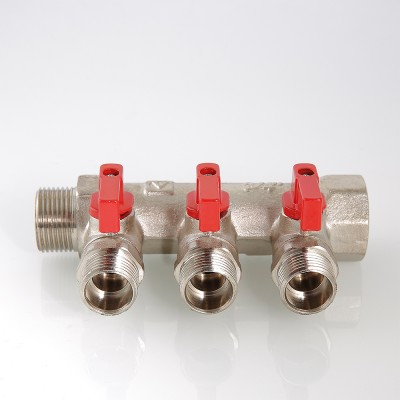

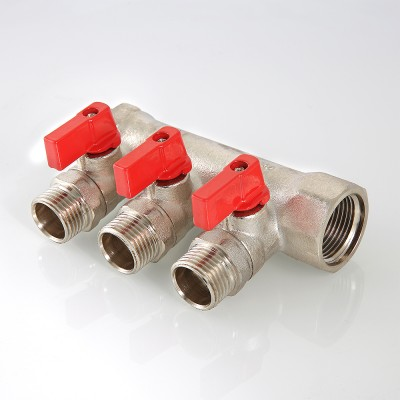

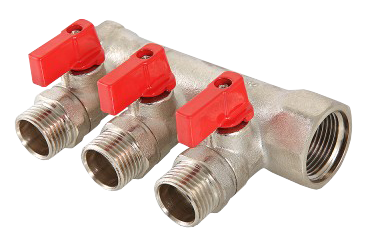

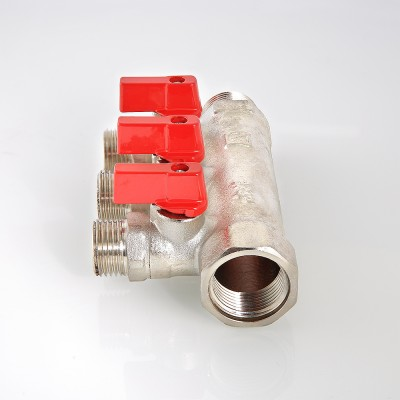

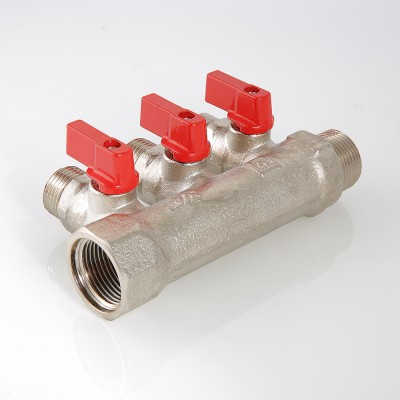

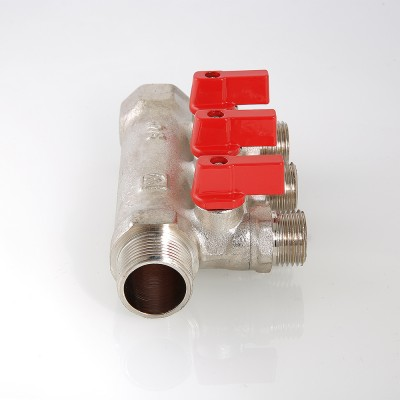

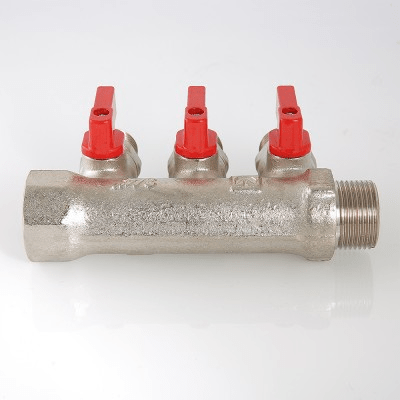

Коллектор VTc.580.N предназначен для распределения потока рабочей среды по потребителям. При этом под «потребителем» понимается отдельный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы
Особенности:
- Возможность перекрыть поток рабочей среды для каждого отдельного потребителя
- Применение коллектора позволяет отказаться от дополнительной запорной, регулирующей арматуры и уплотнений, облегчает проектирование, монтаж и наладку оборудования
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Холодная и горячая вода, сжатый воздух, жидкости, неагрессивные к материалам коллектора |
Температура рабочей среды | ≤ +110°С |
Рабочее давление
| ≤ 1,0 МПа |
Пробное давление | 1,5 МПа |
Условная пропускная способность | 2,7 м³/час, 3,3 м³/час |
Присоединение
| Резьбовое G½", G¾", G1" |
Материал | Никелированная латунь (корпус), латунь (шток), EPDM (уплотнение штока), PTFE (седельные кольца затвора) |
Условия эксплуатации | ≤ +60°С; ≤ 80%RH
|
Модификации:
Модель
| Присоединение
коллектора (внутренняя резьба)
| Присоединение
коллектора (наружная резьба) | Выходные патрубки | Условная пропускная способность, м³/час | Вес, г |
VTc.580.N.0502
| G¾" | G¾" | 2×G½" | 2,7
| 391
|
VTc.580.N.0503
| 3×G½" | 543
|
VTc.580.N.0602 |
G1"
|
G1"
| 2×G½" |
3,3
| 427
|
VTc.580.N.0603 | 3×G½" | 566
|

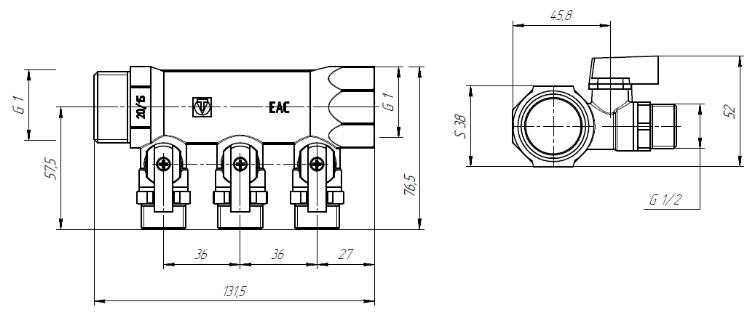

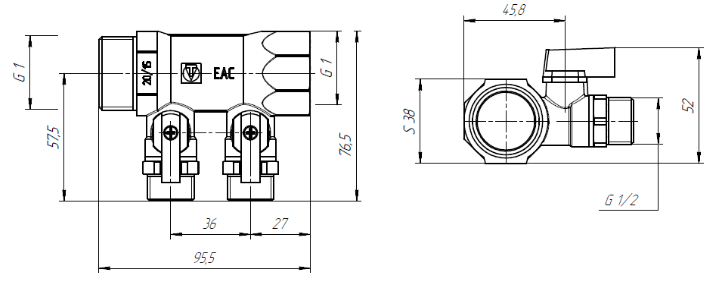

Габаритные размеры |

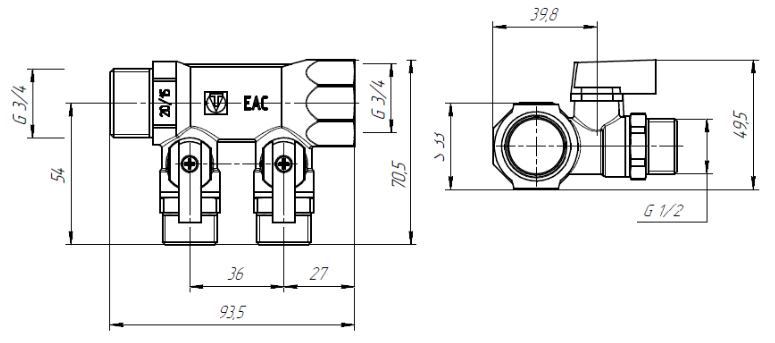

VTc.580.N.0502
|
|

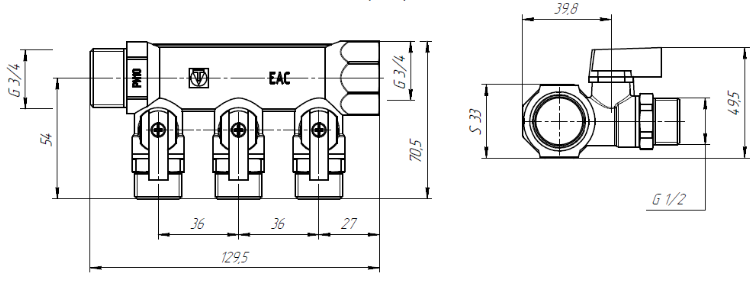

VTc.580.N.0503 |
|
VTc.580.N.0602 |
|
VTc.580.N.0603 |
|
Версия: 2023-02-08-ЛВС
