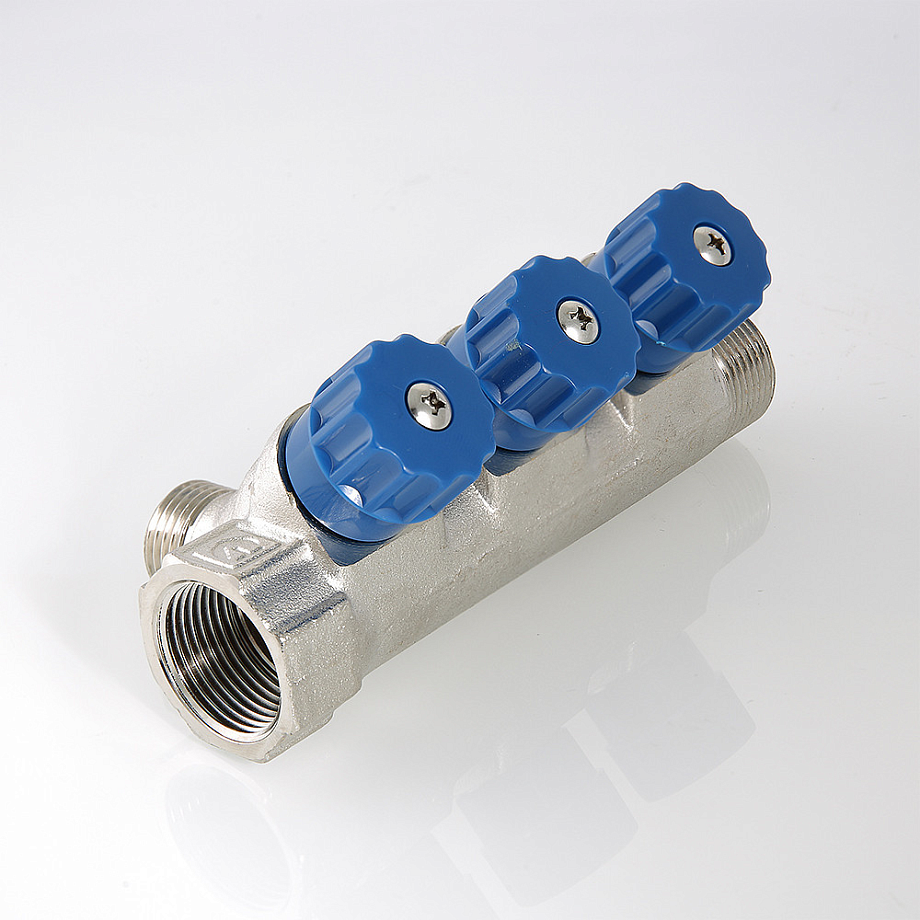

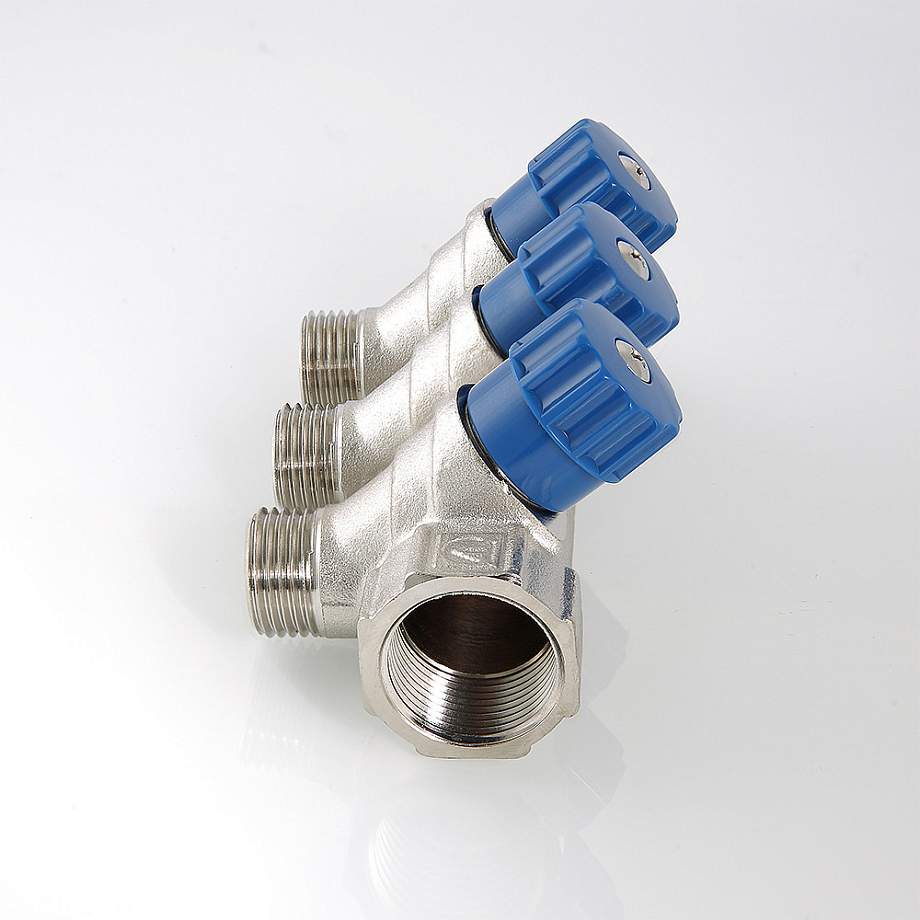

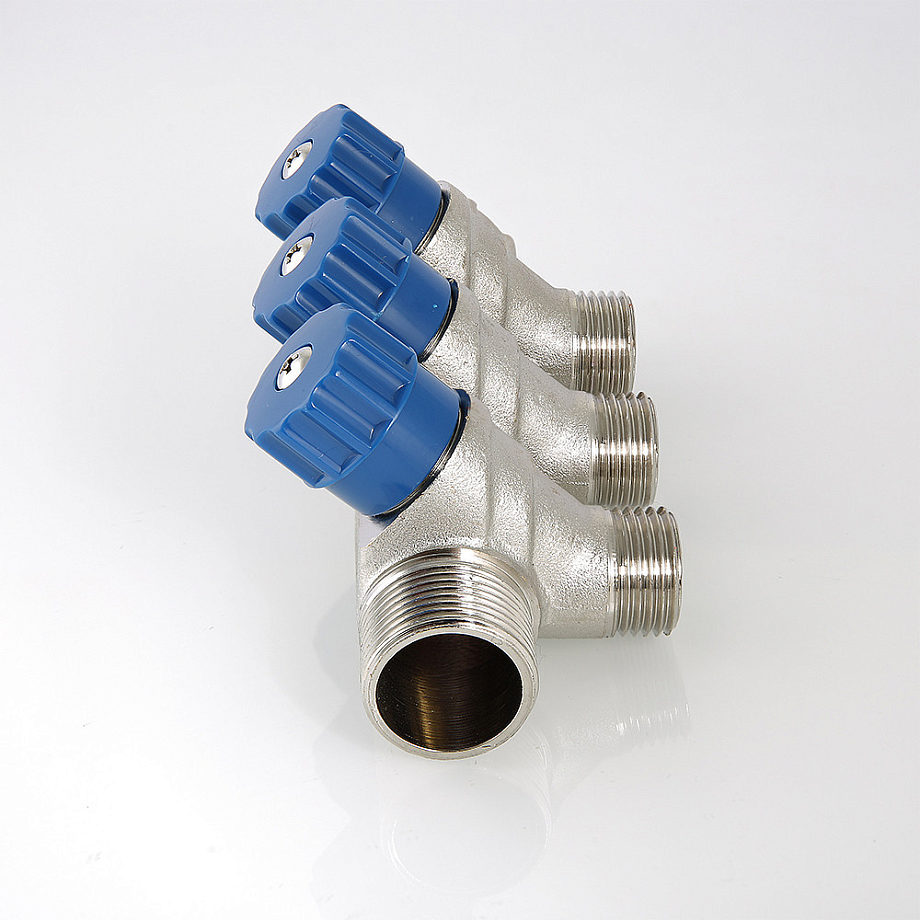

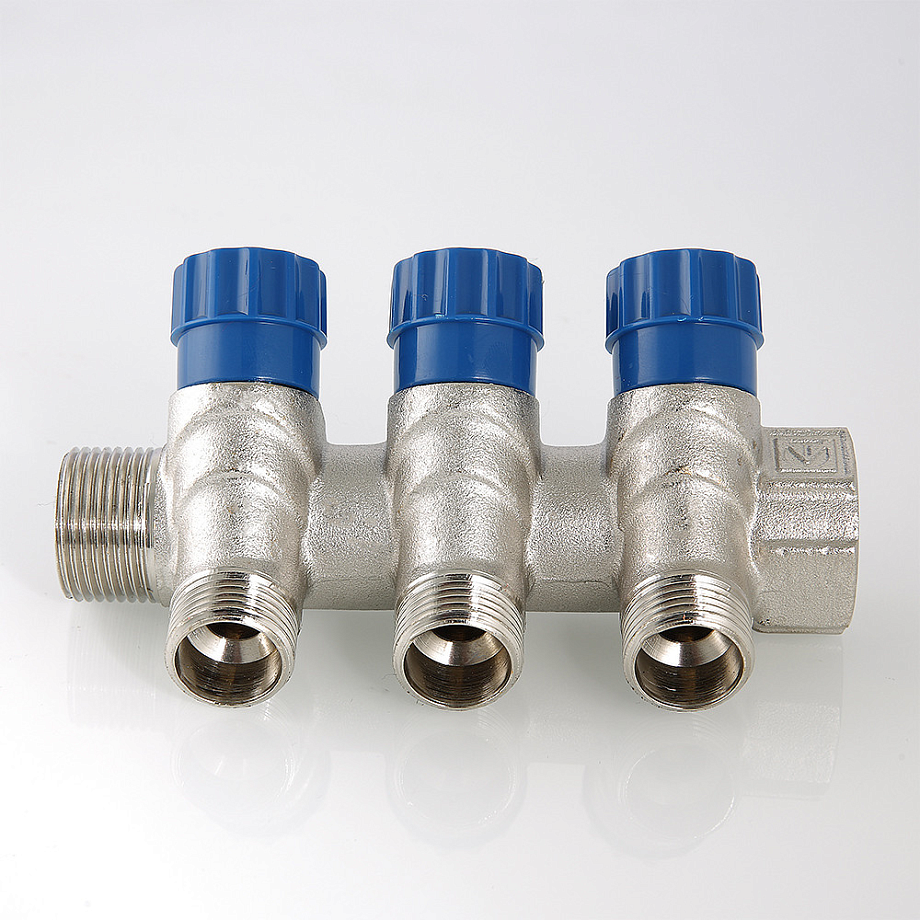

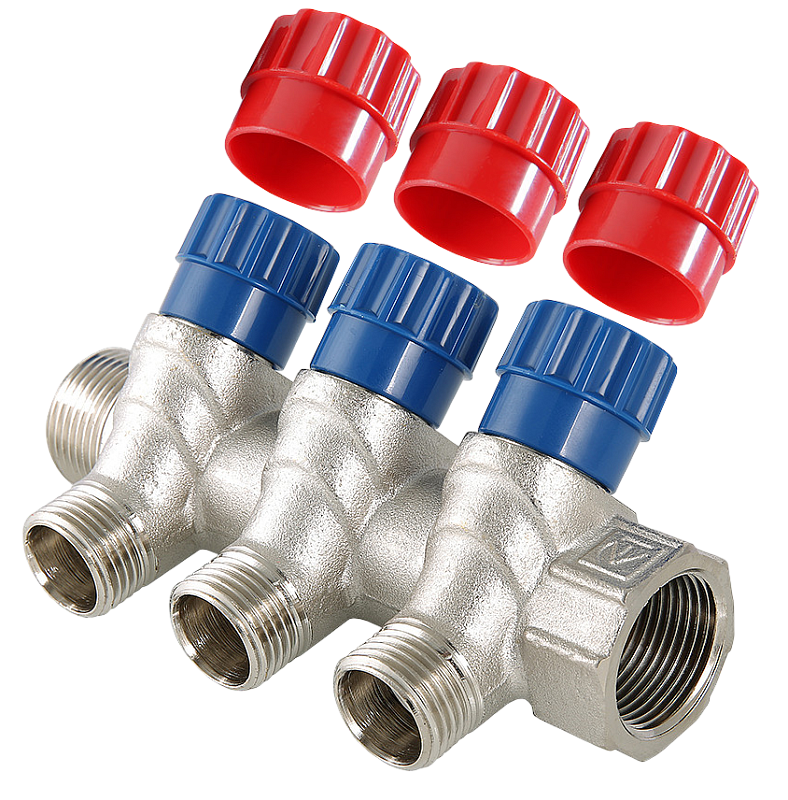

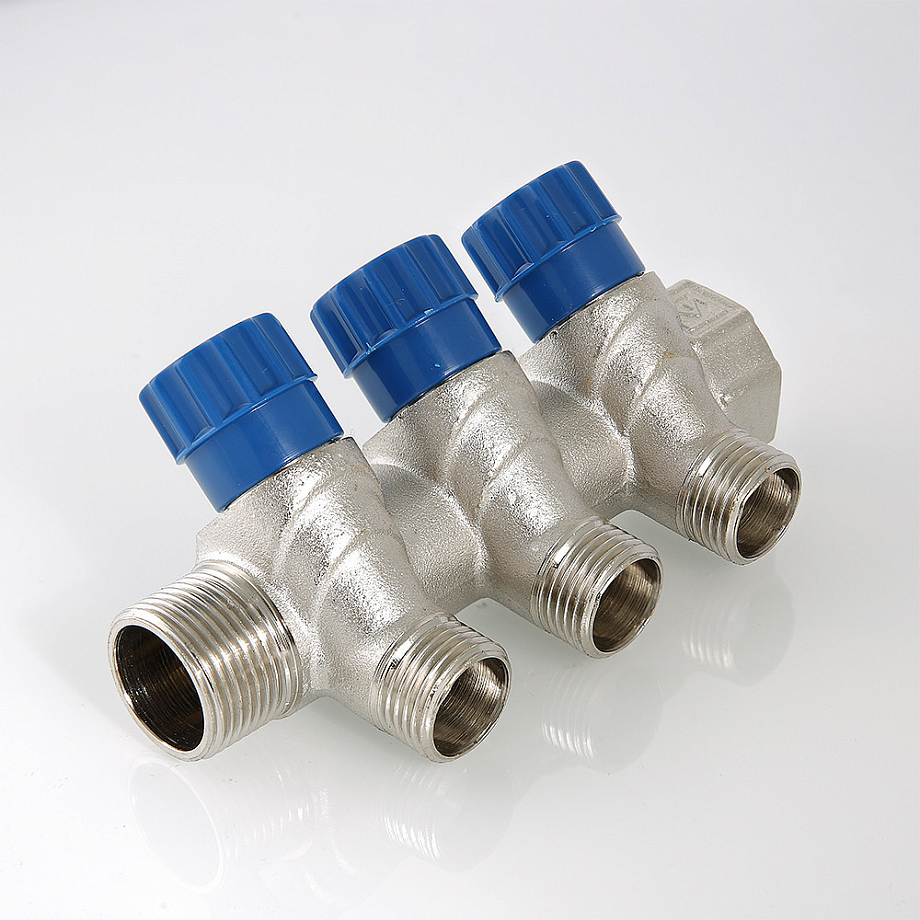

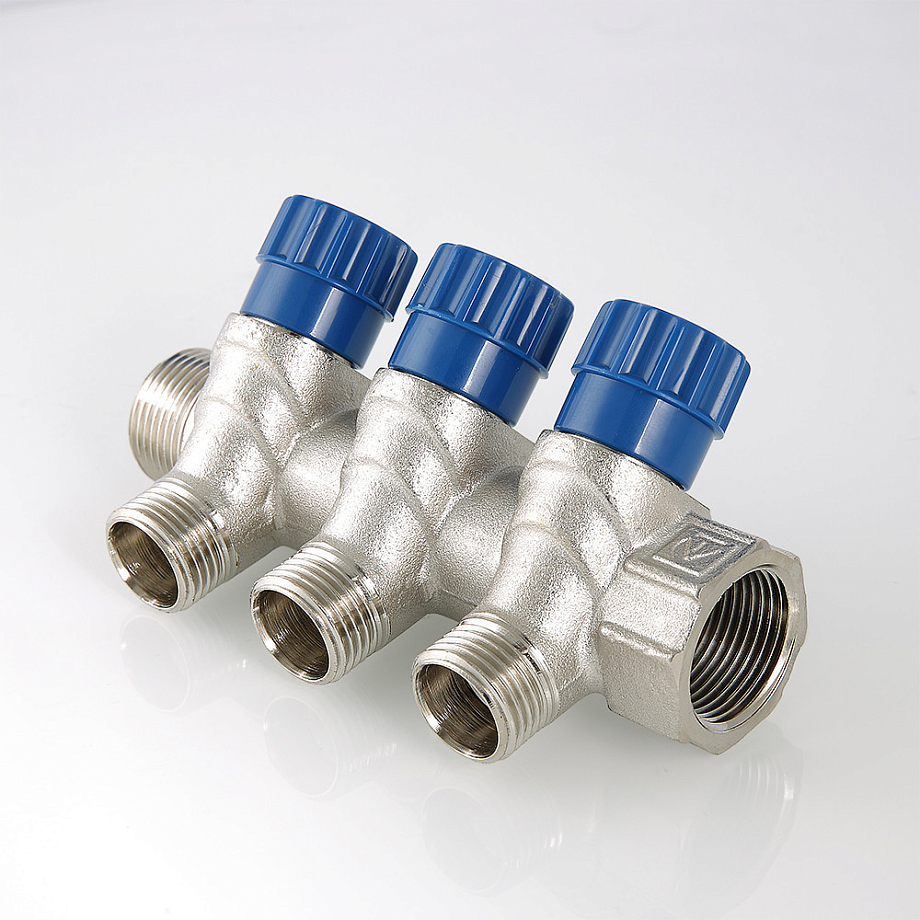

Коллектор VTc.560.N предназначен для распределения потока рабочей среды по потребителям. При этом под «потребителем» понимается отдельный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.
Коллекторы позволяют сбалансировать расход по потребителям в системах водяного отопления, при этом коллекторы устанавливаются на обратных трубопроводах, чтобы рабочая среда поступала «под золотник». В системах водопровода регулирующие клапаны коллектора VTc.560 могут использоваться только в качестве запорной арматуры (полностью открыт или закрыт). Для регулирования потока рабочей среды в системах водопровода рекомендуется использовать коллекторы
VTc.570.N,
VTc.570.NE
Особенности:
- На каждом выходе предусмотрен вентиль для регулирования расхода рабочей среды
- Ремонтопригоден
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Холодная и горячая вода, растворы гликолей концентрацией до 50%, сжатый воздух, жидкости, неагрессивные к материалам коллектора |
Температура рабочей среды | ≤ +110°С |
Рабочее давление
| ≤ 1,0 МПа |
Пробное давление | 1,5 МПа |
Условная пропускная способность | 0,15...2,12 м³/ч |
Присоединение
| Резьбовое R½", G¾", R¾", G1", R1" |
Материал | Никелированная латунь (корпус), латунь (шток), EPDM (прокладка золотника, уплотнение штока) |
Условия эксплуатации | ≤ +60°С; ≤ 80%RH
|
Модификации:
Модель
| Присоединение
коллектора (внутренняя резьба)
| Присоединение
коллектора (наружная резьба) | Выходные патрубки | Вес, г |
VTc.560.N.0502
| G¾" | R¾" | 2×R½" | 374
|
VTc.560.N.0503
| 3×R½" | 542
|
VTc.560.N.0504
| 4×R½" | 719
|
VTc.560.N.0602
| G1" |
R1"
| 2×R½" | 477
|
VTc.560.N.0603
| 3×R½" | 671
|
VTc.560.N.0604
| 4×R½" | 917
|
Габаритные размеры |

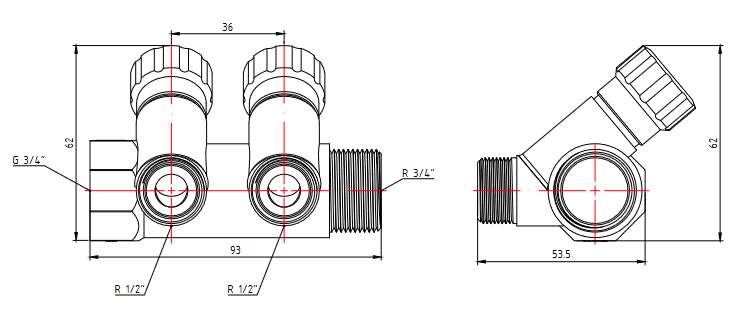

VTc.560.N.0502
|
|

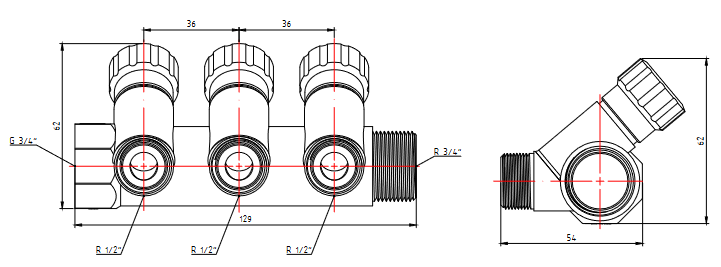

VTc.560.N.0503 |
|

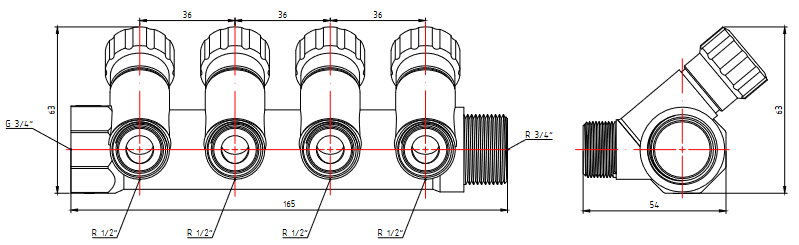

VTc.560.N.0504 |
|

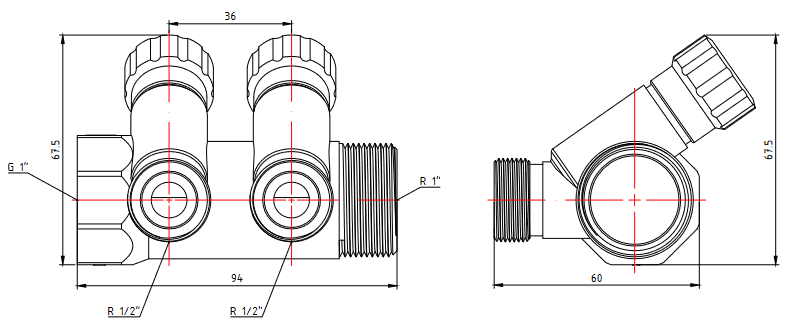

VTc.560.N.0602 |
|

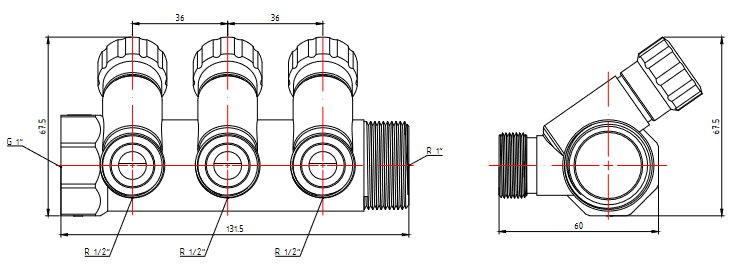

VTc.560.N.0603 |
|

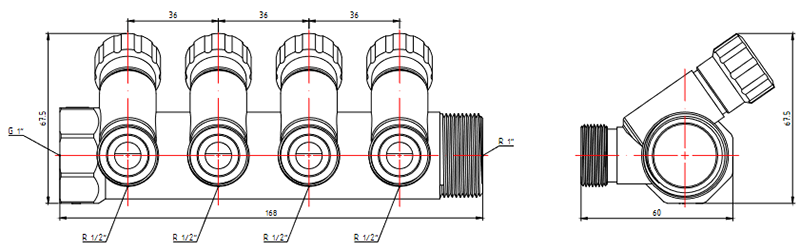

VTc.560.N.0604 |
|
Версия: 2023-02-08-ЛВС
