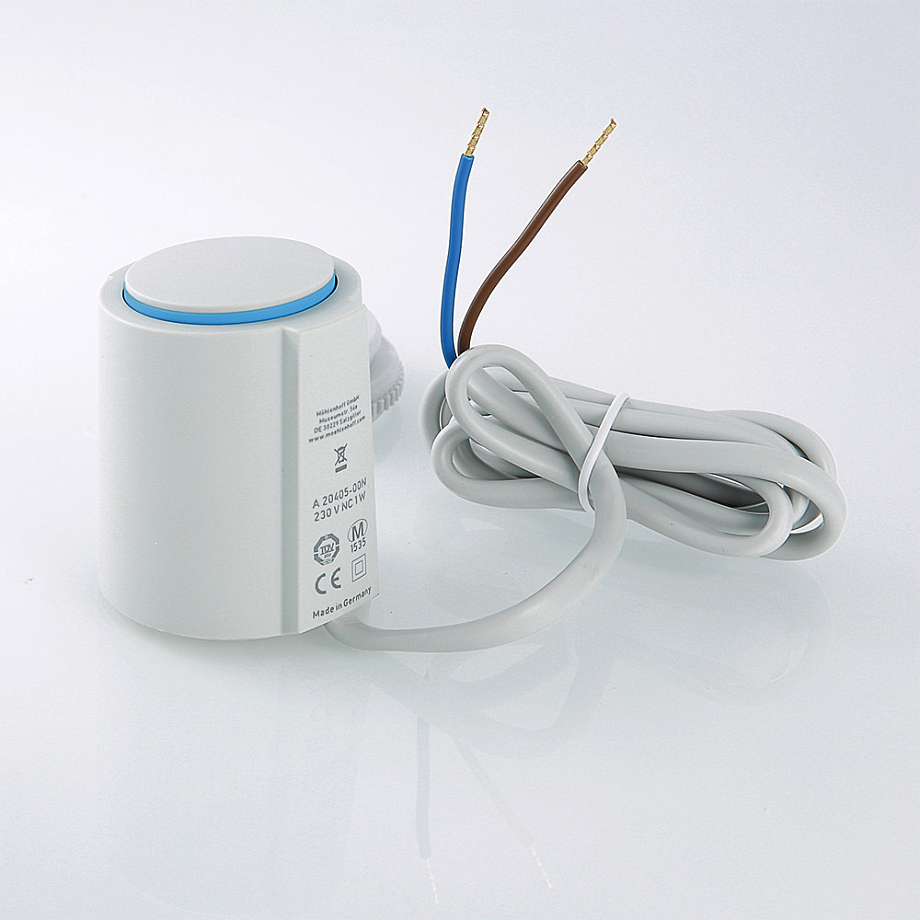

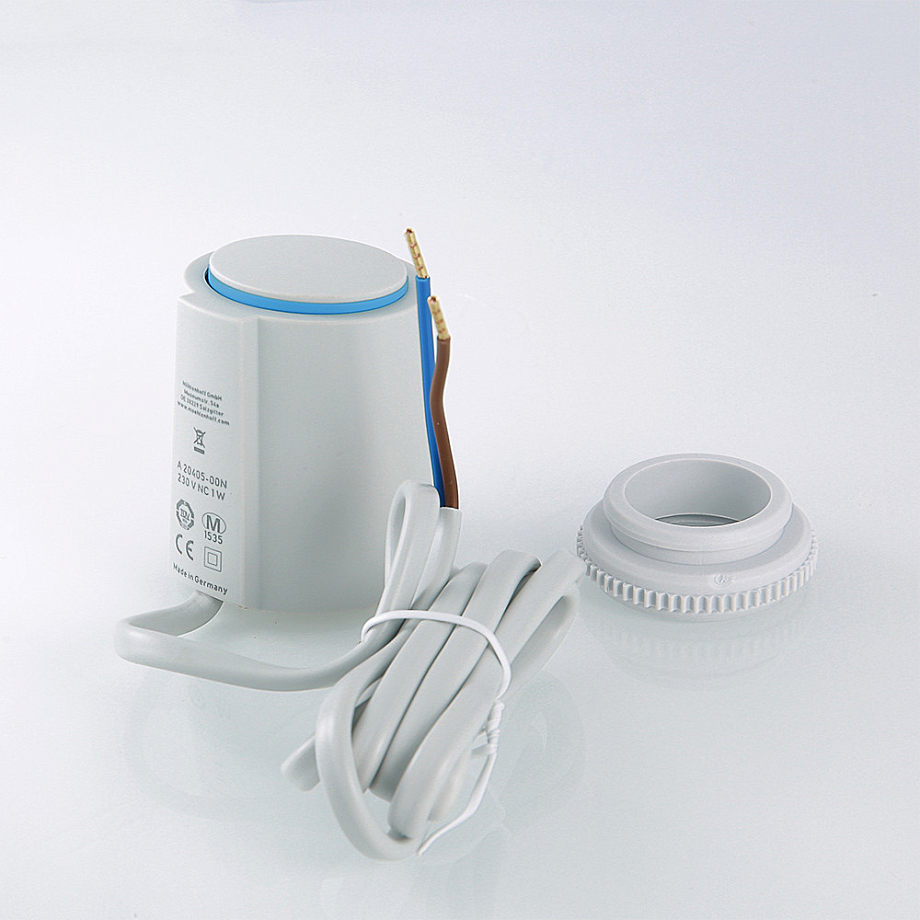

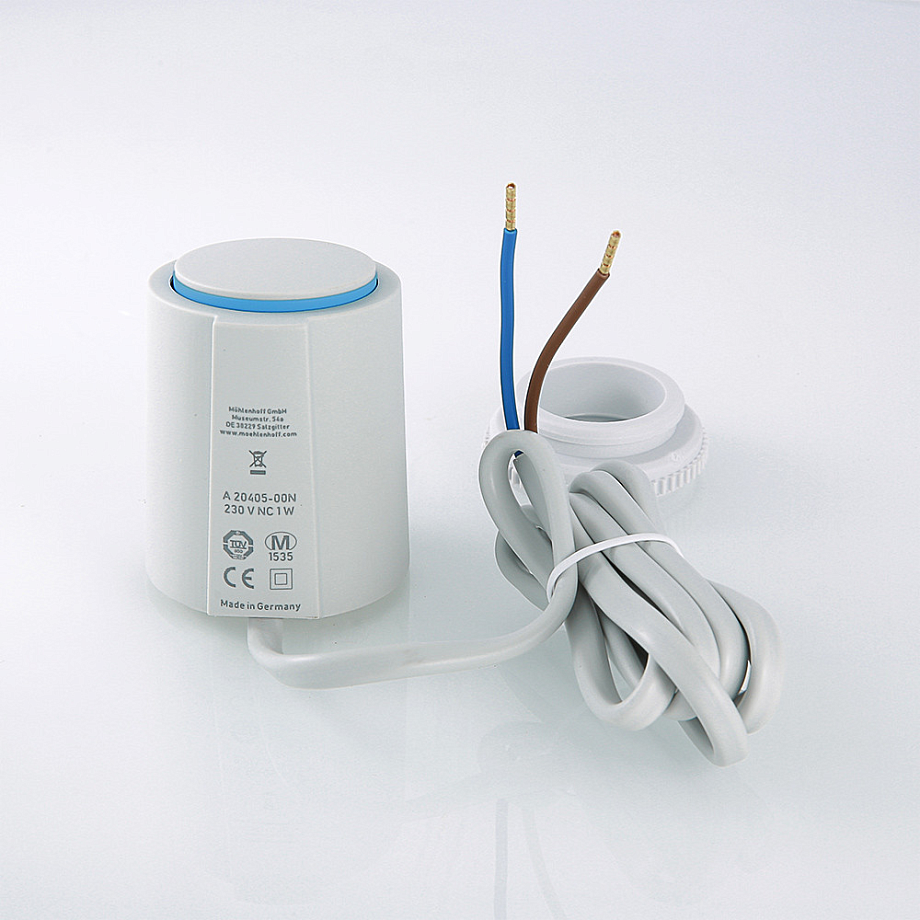

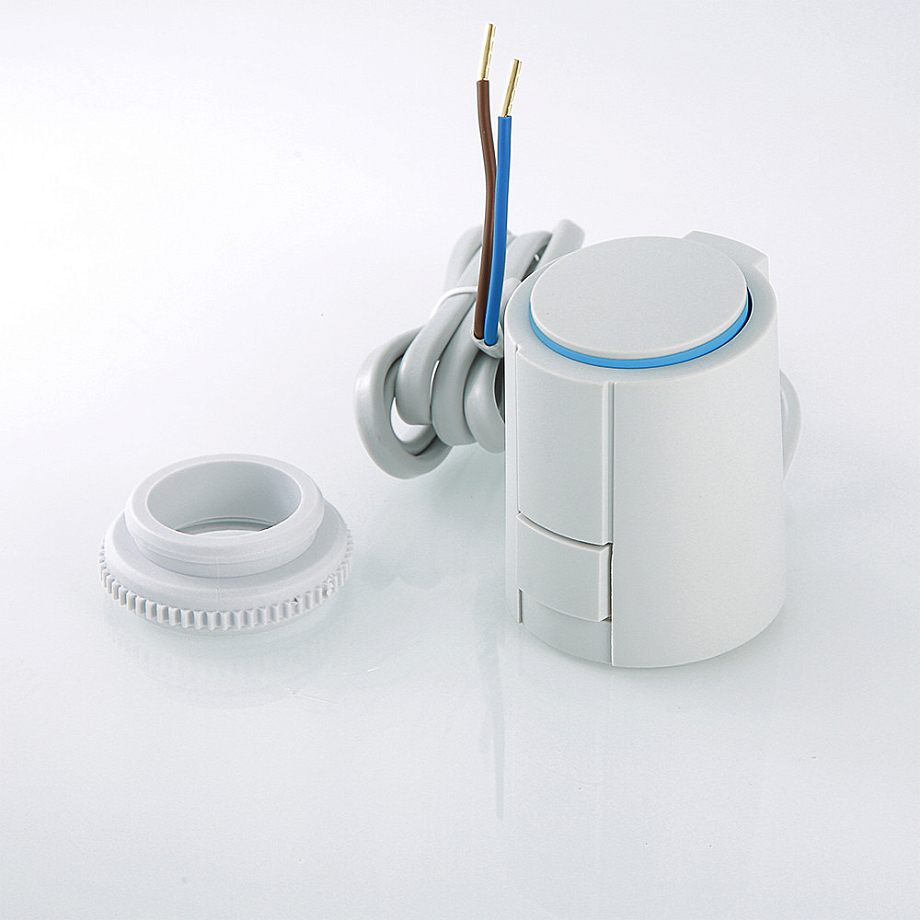

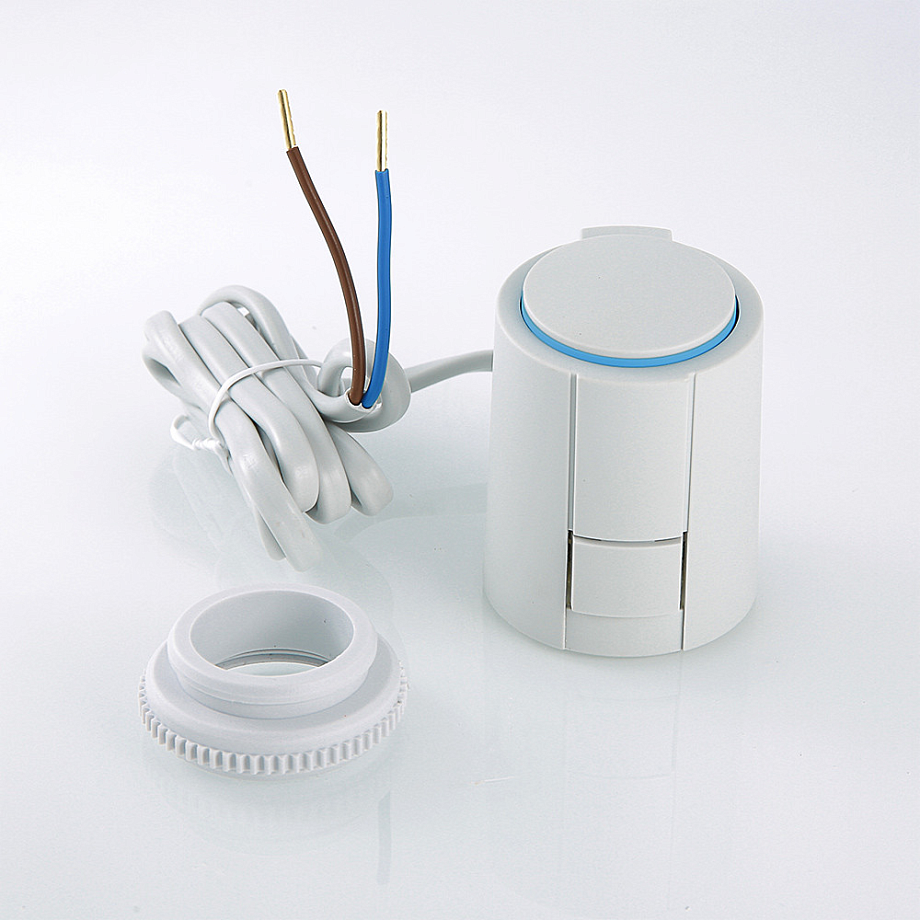

Сервопривод электротермический VT.TE3041.0 предназначен для управления регулирующими клапанами климатических систем по команде комнатного термостата, контроллера или ручного переключателя
Технические характеристики:
Параметр | Значение |
Тип
| НЗ*
|
Мощность | 1 Вт |
Питание | ≅24 В |
Максимально допустимый ток
| 300 мА
|
Допустимое время действия максимального тока | 120 с |
Время цикла (открыт/закрыт) | 3,5 мин |
Рабочий ток | 42 мА |
Сила воздействия на шток | 100 Н |
Сечение присоединительного провода | 2×0,75 мм² |
Ход штока | 4 мм |
Длина кабеля
| 1000 мм
|
Присоединение к клапану | М30×1,5 |
Степень защиты
| IP54 |
Температура теплоносителя | 0...+100°C |
Условия эксплуатации | 0...+60°C; ≤ 80%RH
|
Габаритные размеры | 52,2×44,3×48,4 мм
|
* До первого включения клапан находится в открытом положении
Таблица совместимости термостатов и контроллеров и приводов:
Модель сервопривода
| Модель термостата
|
VT.AC602
| VT.AC701
| VT.AC707
| VT.AC709
| VT.AC710
| VT.AC711 | VT.AC712 | VT.AC713 | VT.K300 |
VT.TE3041.0.024
| -
| +
| +
| +
| +
| +
| +
| +
| +
|
Габаритные размеры |
|
Версия: 2023-02-13-ЛВС
