Термосопротивление с цифровым интерфейсом RS-485 с металлической головкой дТС075М-МГ.RS

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU)

Номинальная статическая характеристика: 50М, 100М, 100П, Pt100
Диапазон измеряемых температур: –50…+500°C
Интерфейс RS-485
Длина монтажной части: 60...2000 мм
Диаметр монтажной части: 10 мм
Питание: =24 В
Материал корпуса датчика: сталь 12Х18Н10Т
Материал коммутационной головки: металл

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 21 120 руб.

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопреобразователи сопротивления ОВЕН ДТСхх5М.RS со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

В состав термопреобразователей входят:

первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: −40…+85°C).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

При измерении температуры выше +180°С рекомендуем использовать датчики с металлической головкой.

Особенности:

Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП)
Не занимают аналоговые входы
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП
Передают данные напрямую в «облако»
Увеличивают помехоустойчивость линии связи
Увеличивают длину линии связи до 1200 метров
Защита от смены полярности напряжения питания

Технические характеристики:

Параметр	Значение
Метрологические характеристики
Номинальная статическая характеристика (НСХ)	50М 100М	100П Pt100
Диапазон измеряемых температур	–50...+180°C	–50...+300°C –50...+500°C
Погрешность	±0,5 или ±1,0	±0,25 (для –50...+300°C) ±0,5 (для –50...+500°C)
Интерфейс связи RS-485
Скорости обмена	9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с
Протокол связи	Modbus RTU (Slave)
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Характеристики питания
Номинальное значение напряжения питания	=24 В
Диапазон допустимых напряжений питания	=10...42 В
Потребляемая мощность	≤ 1,5 Вт
Характеристики входных сигналов
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания	≤ 10 мин
Время установления выходного сигнала после изменения входного сигнала	≤ 1 с
Характеристики конструкции
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм,160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части	10 мм
Материал корпуса датчика	Сталь 12Х18Н10Т
Материал коммутационной головки	Металл
Кабельный ввод (максимальный диаметр подключаемого кабеля)	М20×1,5 (⌀10 мм)
Степень пылевлагозащиты	IP65
Условия эксплуатации	–40...+85°C (≤ 95%RH)

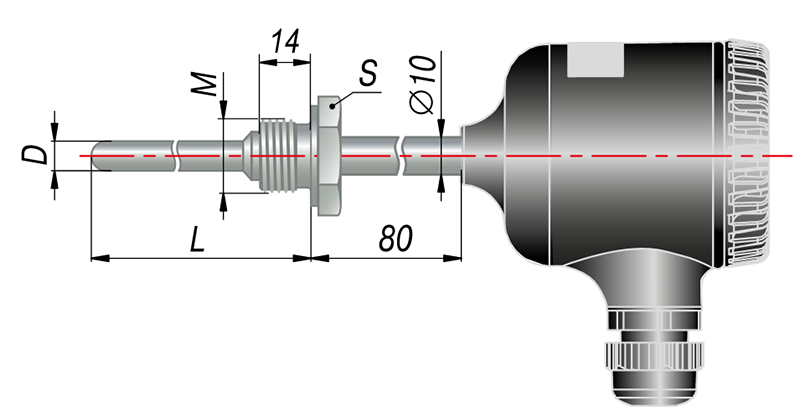

Габаритные размеры

L = 60 мм, 80 мм, 100 мм, 120 мм,160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм D = 10 мм M = 20×1,5 мм** S = 27 мм

** По спец. заказу возможно изготовление датчика с другой резьбой.

Габаритные размеры коммутационной головки

Кабельный ввод М20×1,5 Диаметр подключаемого кабеля до 10 мм

Обозначение при заказе ДТСXX5М.RS

Версия: 2023-03-22-ЛВС
