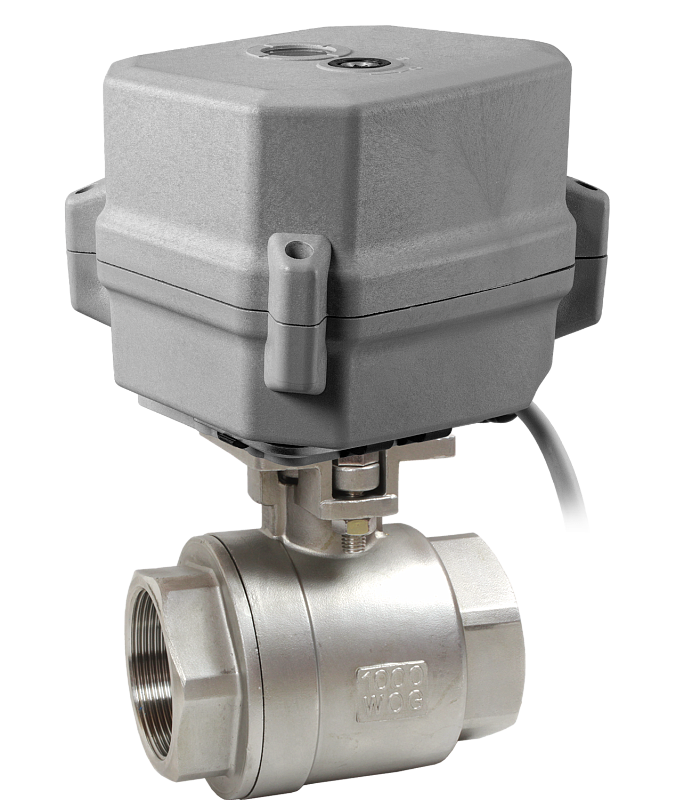

Кран шаровой КПР-2 с электроприводом ЭПР3

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...32 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G1¼"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3
Питание электропривода: ~110...230 В или =24 В
Ручной дублер
Аварийный самовозврат (опция)

В закладки

от 14 765 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-2 с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы
Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...32 мм
Присоединение крана	Резьбовое G½"...G1¼"

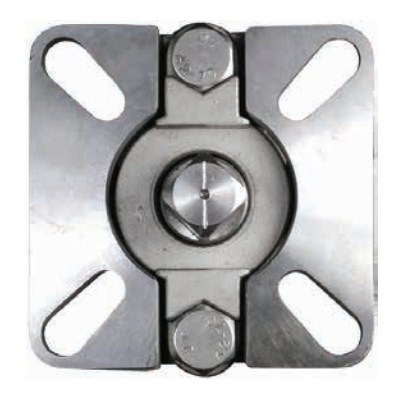

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3
Питание электропривода	~110...230 В или =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2-015 GSP	15	20	½"	9×9	300
КПР-2-020 GSP	20	38	¾"	9×9	390
КПР-2-025 GSP	25	69	1"	11×11	720
КПР-2-032 GSP	32	93	1¼"	11×11	1030

Расшифровка обозначения на примере крана КПР-2-025 XYZ:
КПР-2 – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2

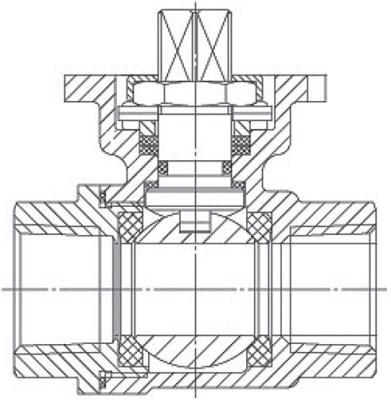

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-2-015	½"	15	66	36	44,5×44,5	35	13	6	9×9	36 (F03)	42 (F04)
КПР-2-020	¾"	20	77	40,5	44,5×44,5	45	12	70	9×9	36 (F03)	42 (F04)
КПР-2-025	1"	25	87	50	51×51	53	14	79,5	11×11	42 (F04)	50 (F05)
КПР-2-032	1¼"	32	106	70	51×51	61	11,5	96	11×11	42 (F04)	50 (F05)

Версия: 2024-01-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.09.2024	0.87 Мб

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
15 20 25 32	~110…230 В, с аварийным самовозвратом ~110…230 В, без аварийного самовозврата =24 В, без аварийного самовозврата

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59226	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	21033 руб. – +
O59230	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20122 руб. – +
O59234	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	14765 руб. – +
O59227	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	21649 руб. – +
O59231	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20738 руб. – +
O59235	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	15381 руб. – +
O59229	32	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	24703 руб. – +
O59233	32	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	23792 руб. – +
O59237	32	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	18435 руб. – +

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59226	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	21033 руб. – +
O59230	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20122 руб. – +
O59234	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	14765 руб. – +
O59227	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	21649 руб. – +
O59231	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20738 руб. – +
O59235	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	15381 руб. – +
O59228	25	~110…230 В, с аварийным самовозвратом	120 дней	23084 руб. – +
O59232	25	~110…230 В, без аварийного самовозврата	120 дней	22173 руб. – +
O59236	25	=24 В, без аварийного самовозврата	120 дней	16816 руб. – +
O59229	32	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	24703 руб. – +
O59233	32	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	23792 руб. – +
O59237	32	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	18435 руб. – +
