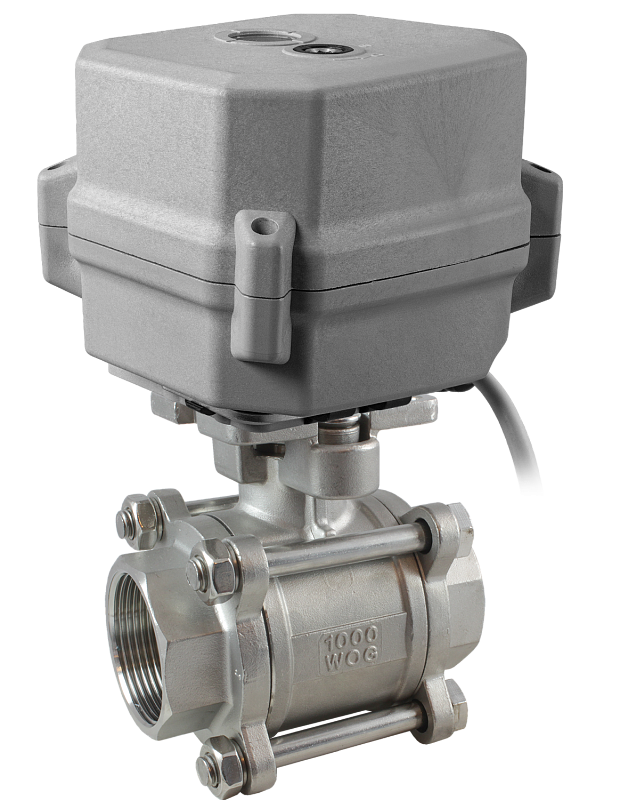

Кран шаровой КПР-3 с электроприводом ЭПР3

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G1"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3
Питание электропривода: ~110...230 В или =24 В
Ручной дублер
Аварийный самовозврат (опция)

В закладки

от 15 772 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-3 с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы
Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа
Диаметр условного прохода	15...25 мм
Присоединение крана	Резьбовое G½"...G1"

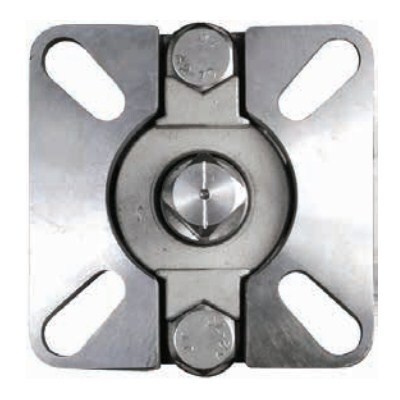

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3
Питание электропривода	~110...230 В или =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3-015 GSP	15	20	½"	9×9	580
КПР-3-020 GSP	20	38	¾"	9×9	640
КПР-3-025 GSP	25	69	1"	11×11	960

Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3

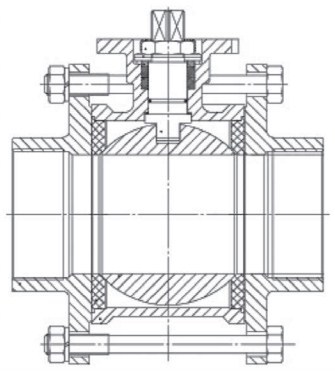

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-3-015	½"	15	74	49	44×44	39	10	75	9×9	36 (F03)	42 (F04)
КПР-3-020	¾"	20	83	56	44×44	43	14	75	9×9	36 (F03)	42 (F04)
КПР-3-025	1"	25	96	69	50×50	52	14	81	11×11	42 (F04)	50 (F05)

Версия: 2024-01-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.93 Мб

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
15 20 25	~110…230 В, с аварийным самовозвратом ~110…230 В, без аварийного самовозврата =24 В, без аварийного самовозврата

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59254	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	22040 руб. – +
O59257	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	21129 руб. – +
O59260	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	15772 руб. – +
O59255	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	22578 руб. – +
O59258	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	21667 руб. – +
O59261	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	16310 руб. – +
O59256	25	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	24218 руб. – +
O59259	25	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	23307 руб. – +
O59262	25	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	17950 руб. – +
