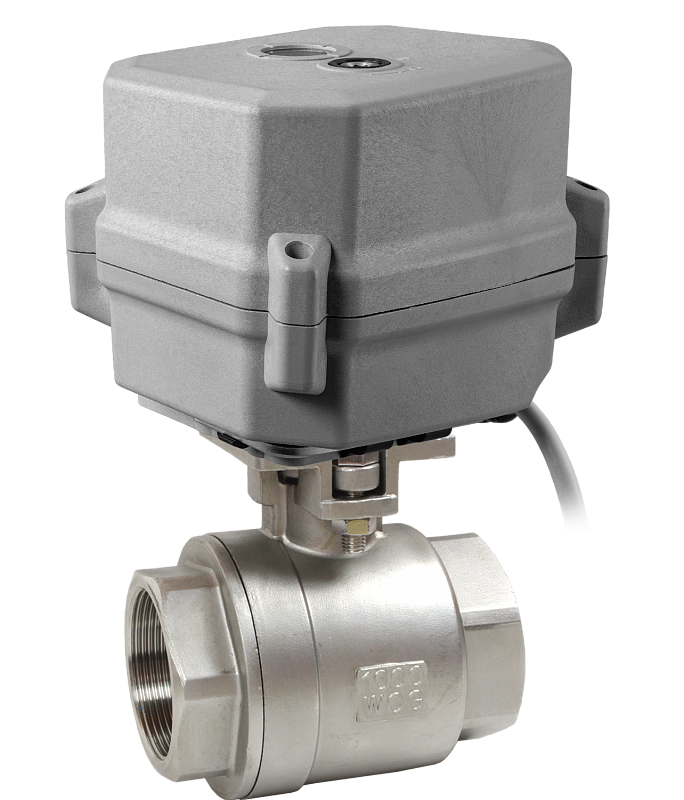

Кран шаровой КПР-2 с электроприводом ЭПР3У

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...32 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G1¼"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3У
Питание электропривода: =12...24 В
Управление аналоговым токовым сигналом 4...20 мА
Ручной дублер

В закладки

от 25 151 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-2 с электроприводом ЭПР3У предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...32 мм
Присоединение крана	Резьбовое G½"...G1¼"

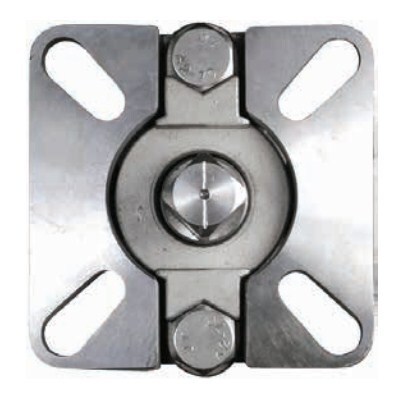

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3У
Питание электропривода	=12...24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2-015 GSP	15	20	½"	9×9	300
КПР-2-020 GSP	20	38	¾"	9×9	390
КПР-2-025 GSP	25	69	1"	11×11	720
КПР-2-032 GSP	32	93	1¼"	11×11	1030

Расшифровка обозначения на примере крана КПР-2-025 XYZ:
КПР-2 – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2

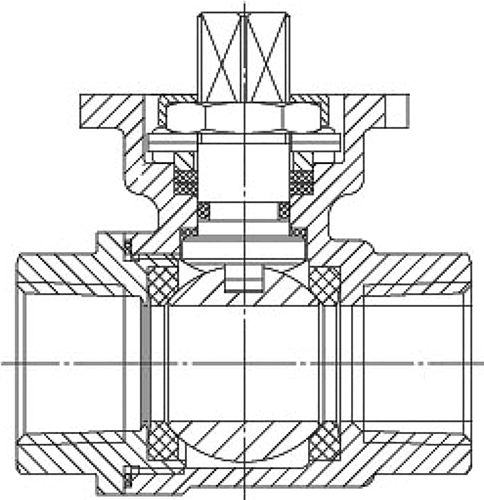

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-2-015	½"	15	66	36	44,5×44,5	35	13	6	9×9	36 (F03)	42 (F04)
КПР-2-020	¾"	20	77	40,5	44,5×44,5	45	12	70	9×9	36 (F03)	42 (F04)
КПР-2-025	1"	25	87	50	51×51	53	14	79,5	11×11	42 (F04)	50 (F05)
КПР-2-032	1¼"	32	106	70	51×51	61	11,5	96	11×11	42 (F04)	50 (F05)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.01.2024	0.87 Мб
