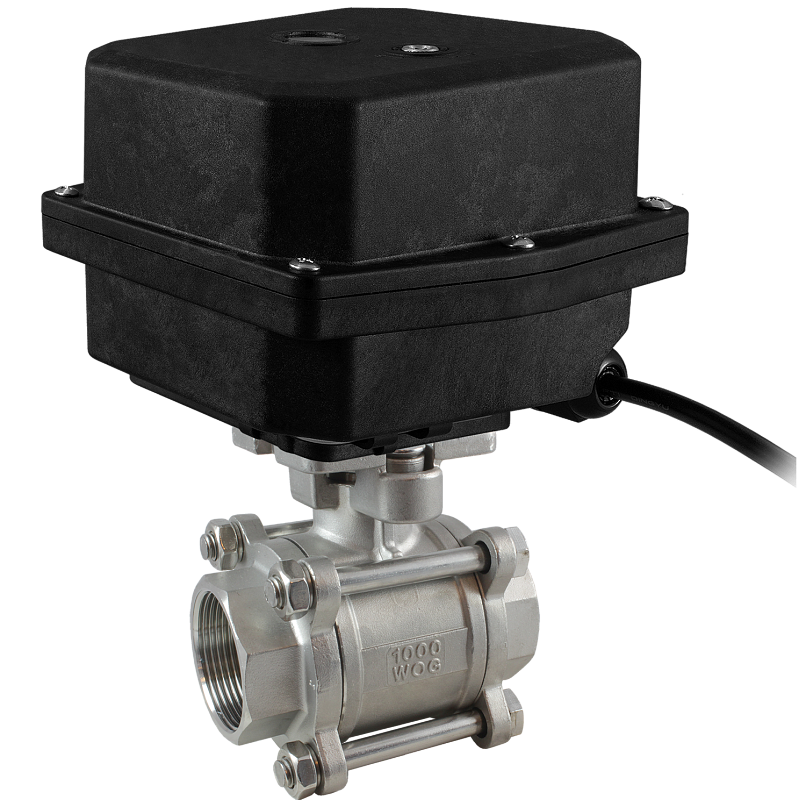

Кран шаровой КПР-3 с электроприводом ЭПР3У-005

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G1"...G2"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3У-005
Питание электропривода: =12...24 В
Управление аналоговым токовым сигналом 4...20 мА
Ручной дублер

В закладки

от 37 993 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-3 с электроприводом ЭПР3У-005 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа
Диаметр условного прохода	25...50 мм
Присоединение крана	Резьбовое G1"...G2"

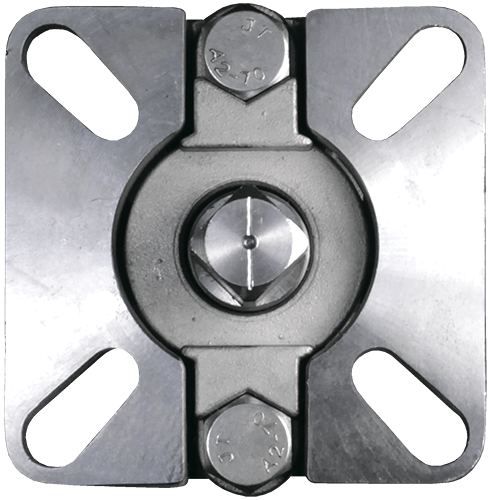

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3У-005
Питание электропривода	=12...24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3-025 GSP	25	69	1"	11×11	960
КПР-3-032 GSP	32	93	1¼"	11×11	1700
КПР-3-040 GSP	40	144	1½"	14×14	1950
КПР-3-050 GSP	50	229	2"	14×14	2560

Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

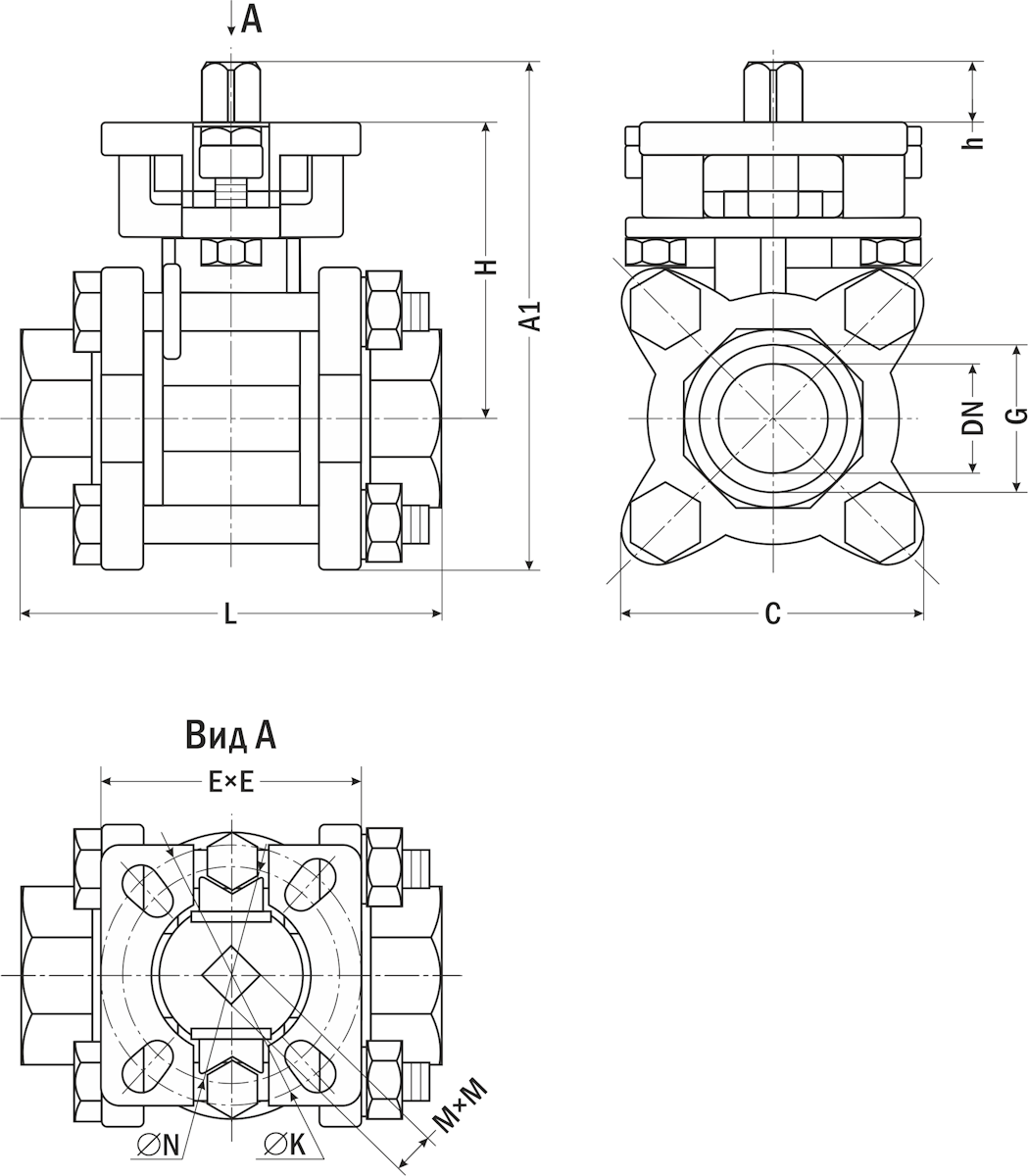

Габаритные размеры

Модель
	DN	G	Размеры, мм
	DN	G	A1	C	E×E	H	h	L	M×M	∅N	∅K
КПР-3-025	25	1"	96	69	50×50	52	14	81	11×11	42 (F04)	50 (F05)
КПР-3-032	32	1¼"	114	72	50×50	67	12	98	11×11	42 (F04)	50 (F05)
КПР-3-040	40	1½"	130	82,5	68×68	72	18	111	14×14	50 (F05)	70 (F07)
КПР-3-050	50	2"	141	91	69×69	77	17	126	14×14	50 (F05)	70 (F07)

Версия: 2024-12-09-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.02.2025	0.93 Мб
