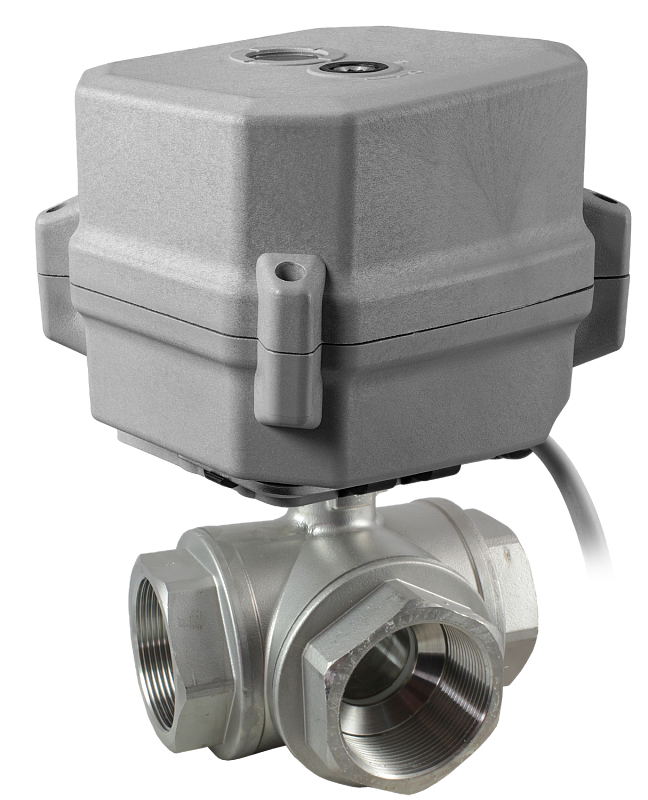

Кран шаровой трехходовой КПР-Т3-L (L-тип) с электроприводом ЭПР3

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G¾"

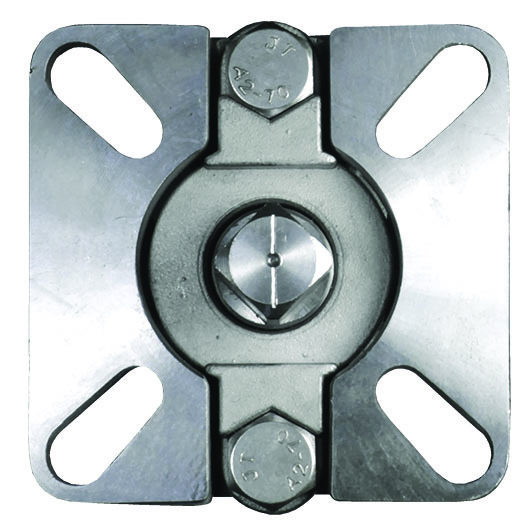

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3
Питание электропривода: ~110...230 В или =24 В
Ручной дублер
Аварийный самовозврат (опция)

В закладки

от 14 886 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-L с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Угол полного поворота: 90°
Долгий срок службы
Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»

Технические характеристики:

Параметр	Значение
Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15 мм, 20 мм
Присоединение крана	Резьбовое G½"...G¾"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3
Питание электропривода	~110...230 В или =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-L-015/11-GSP	15	20	½"	9×9	480
КПР-Т3-L-020/14-GSP	20	38	¾"	9×9	680

Расшифровка обозначения на примере крана КПР-Т3-L-015/11-XYZ:
КПР-Т3 – модель крана.
L – тип крана, переключающиий
015 – диаметр условного прохода.
11 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-L

Схема работы
А. Вход В. Выход С. Выход
		Положение 1: перекрыт выход C, поток движется в направлении A-B.
		Положение 2: перекрыт выход B, поток движется в направлении A-C

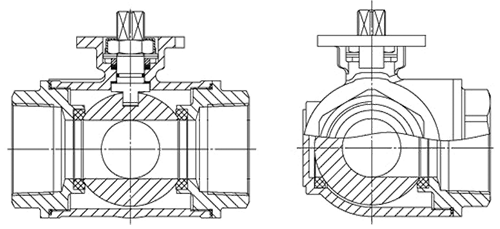

Габаритные размеры

1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар.

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅N	∅K
КПР-Т3-L-015/11	15	11	½"	67	44×44	37	14	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-L-020/14	20	14	¾"	77,5	44×44	41	15	83,5	42	61	9×9	36 (F03)	42 (F04)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.02.2024	0.91 Мб

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость
15 20	~110…230 В, с аварийным самовозвратом ~110…230 В, без аварийного самовозврата =24 В, без аварийного самовозврата

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость
O59216	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	20604 руб. – +
O59218	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	19773 руб. – +
O59220	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	14886 руб. – +
O59217	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	21717 руб. – +
O59219	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20886 руб. – +
O59221	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	15999 руб. – +
