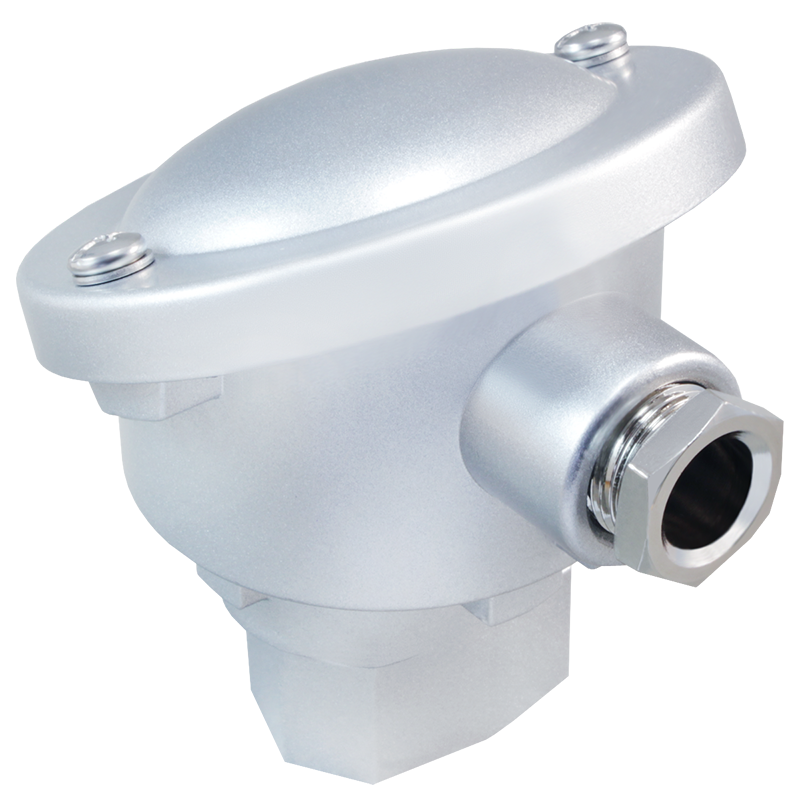

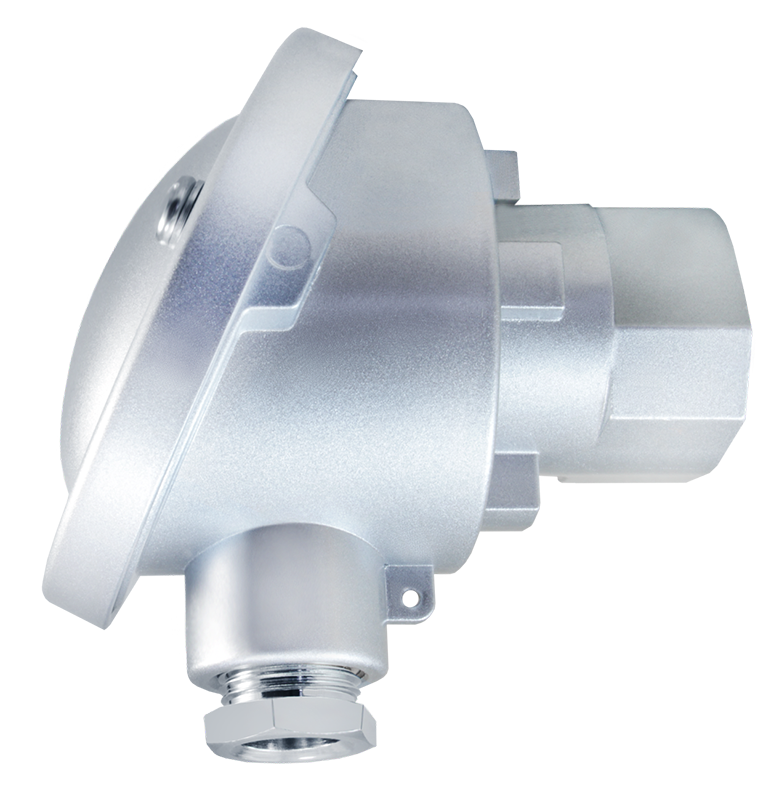

Коммутационная головка для термодатчиков ГДТ-61-46-АВ

Арт: K14741

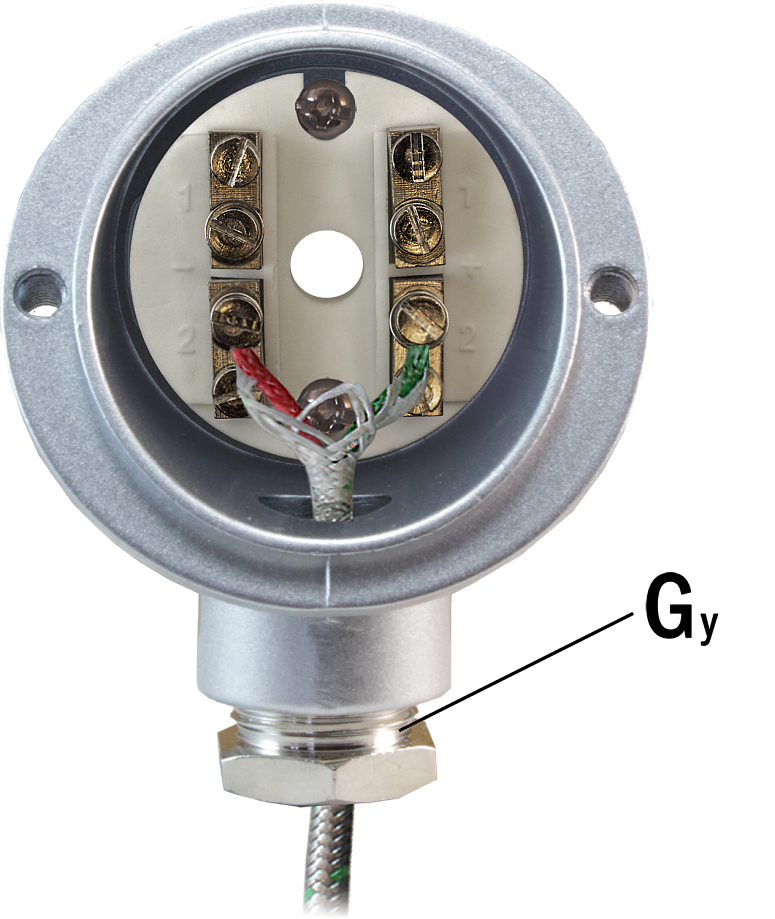

ГДТ-61-46-АВ с колодкой КТП-55-46-4 и подключенным кабелем

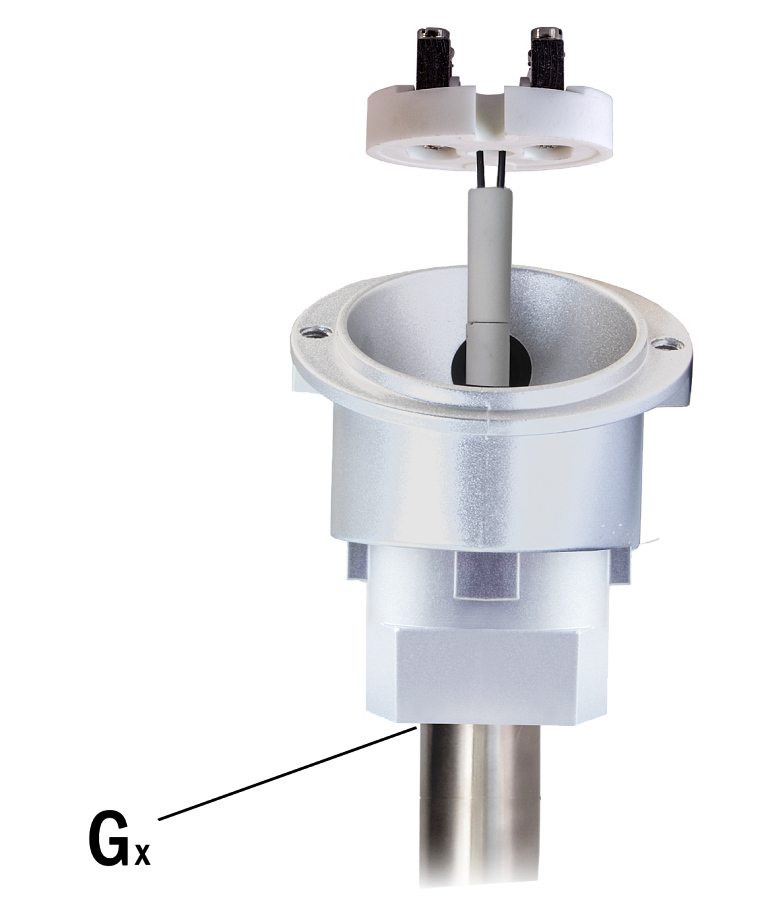

ГДТ-61-46-АВ с колодкой КТП-55-46-4, термопарой ТП-А-1002 и защитной арматурой

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар)

Максимальный диаметр колодки: 61 мм
Расстояние между крепежными отверстиями: 46 мм
Количество крепежных отверстий: 2
Присоединение защитной арматуры для датчика: резьба внутренняя G½" – стандарт; М24×1,5 – по заказу; крепление винтом, отверстие 22,5 мм – по заказу
Присоединение кабеля: кабельный ввод G½" – стандарт; М20×1,5, PG16 – по заказу
Рабочая температура: −40...+100°C
Материал корпуса: силумин
Материал уплотнений: маслостойкая резина
Cтепень пылевлагозащиты: IP65

В закладки

1 312 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Прежнее название головки ГДТ-61-46-АВ: ГДТ-61.
Особенности:

Стандартная резьба G½" (или заказная М24×1,5) позволяет присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
Головка совместима с клеммными колодками КТП-55-46-2, КТП-55-46-4. (диаметр колодок 55 мм, расстояние между крепежными отверстиями 46 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:

- диаметр, не превышающий 61 мм;
- расстояние между крепежными отверстиями 46 мм.

Технические характеристики:

Параметр	Значение
Максимальный диаметр колодки	61 мм
Расстояние между крепежными отверстиями (D)	46 мм
Количество крепежных отверстий	2 отверстия М4
Присоединение защитной арматуры для датчика (G₁)	G½"– стандарт М24×1,5 – по заказу крепление винтом, отверстие 22,5 мм – по заказу
Присоединение кабеля (G₂)	G½" – стандарт М20×1,5, PG16 – по заказу
Диаметр подключаемого кабеля	≤ 10 мм
Рабочая температура	−40...+100°C
Фиксация крышки	винты
Материал корпуса	силумин
Материал уплотнений	маслостойкая резина
Степень пылевлагозащиты	IP65
Габаритные размеры	97×89×101 мм

Монтаж:

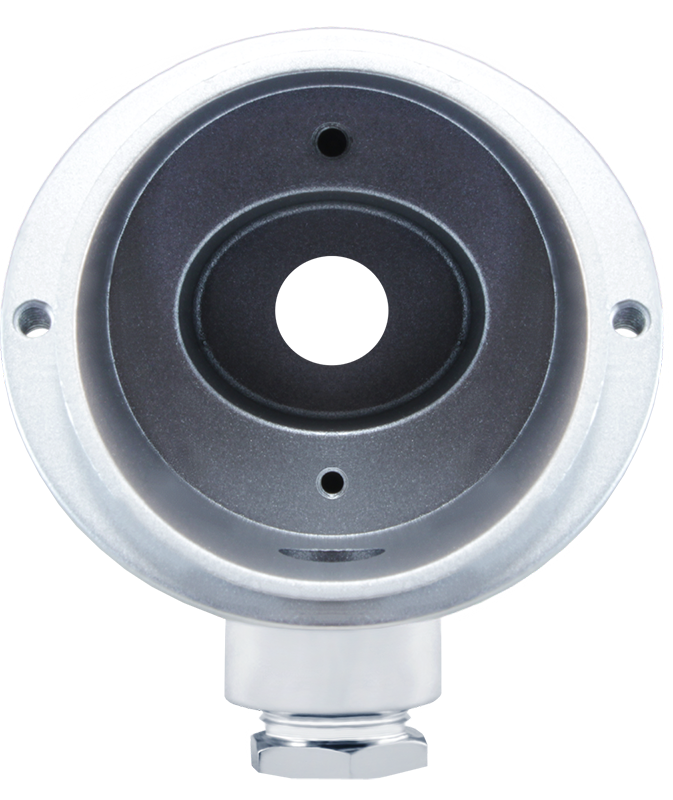

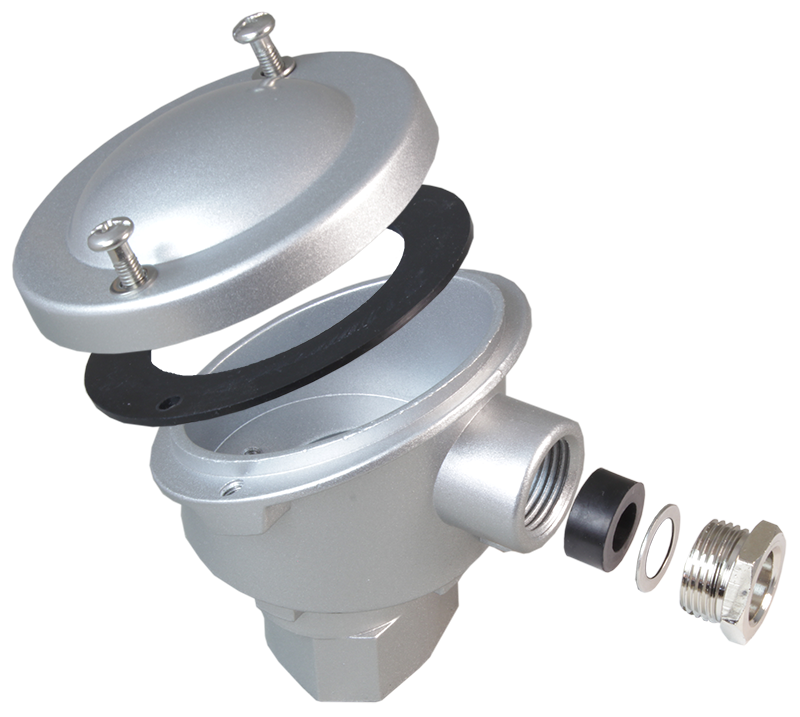

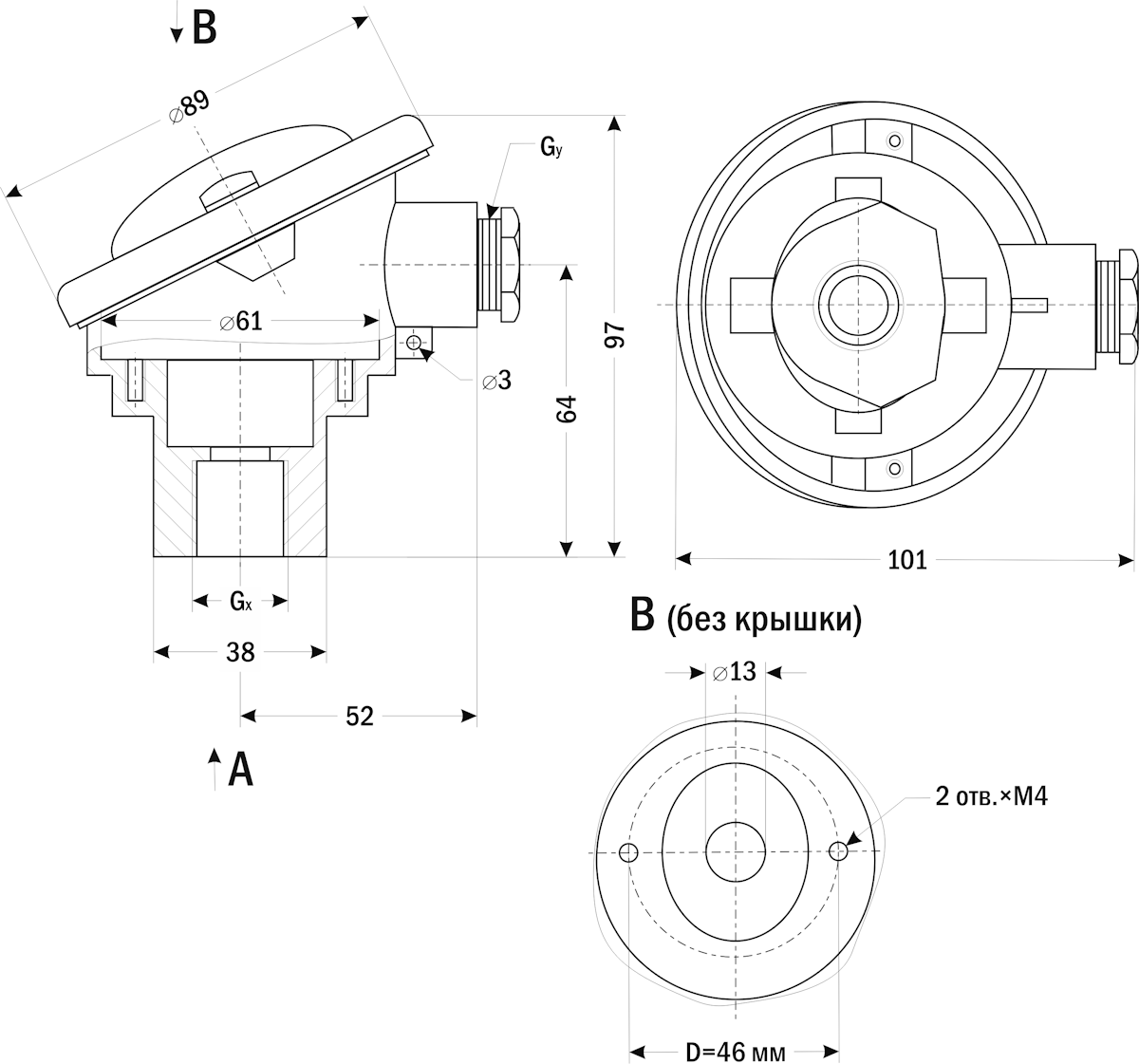

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой G₁ (см. фото и чертеж). Кабельный ввод — отверстие с резьбой G₂ (см. фото и чертеж).

Габаритные размеры

Номер позиции	Название позиции	Обозначение	Расшифровка
1	Внутренний диаметр головки	35	35 мм
		42	42 мм
		...
2	Расстояние между монтажными отверстиями	27	27 мм
		33/40	33 мм и 40 мм
		...
3	Присоединение защитной арматуры для датчика	0	G¼"
		2	G½"
		3	G¾"
		4	G1"
		5	М10×1
		6	М12×1,5
		7	М16×1,5
		8	М20×1,5
		9	М24×1,5
		T	Зажим с винтом, отверстие 22,5 мм
4	Присоединение кабеля	1	G⅜"
		2	G½
		7	М16×1,5
		8	М20×1,5
		П	PG16
5	Материал корпуса	A	Алюминий (силумин)
5	Материал корпуса	H	Нейлон
6	Фиксация крышки	В	Винты
		Р	Резьба
		С	Стяжной замок
7	Искрозащита	Пусто	Без искрозащиты
7	Искрозащита	И	Есть искрозащита
