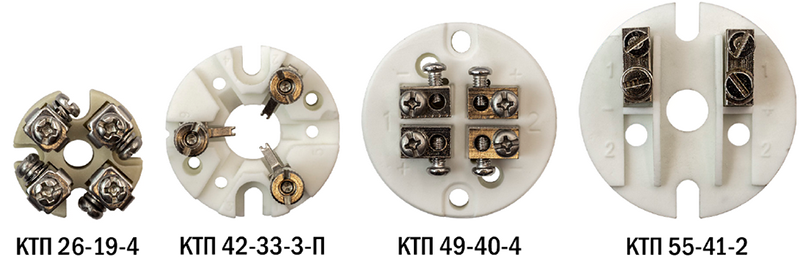

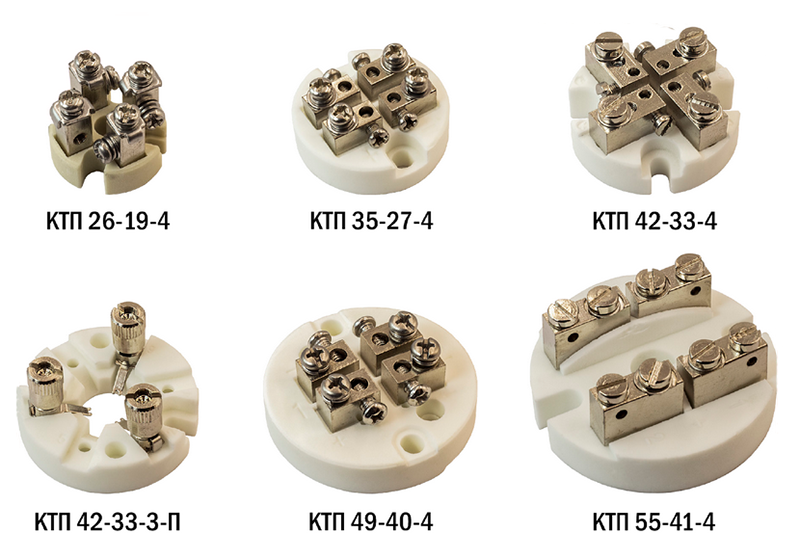

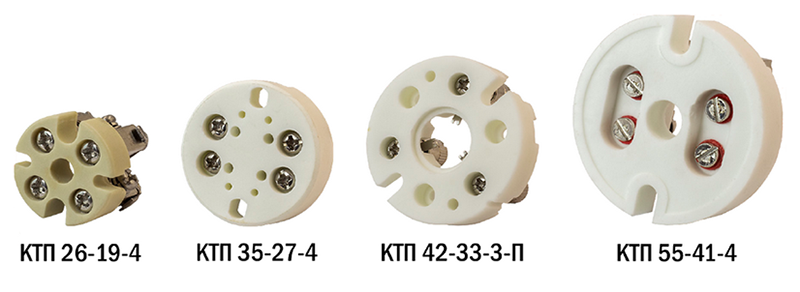

Клеммная колодка КТП

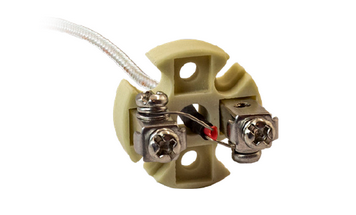

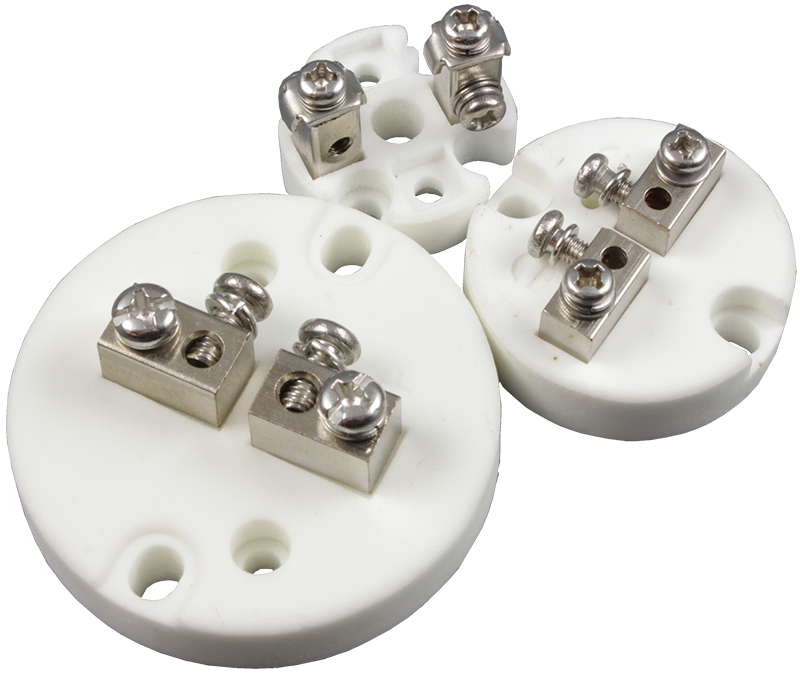

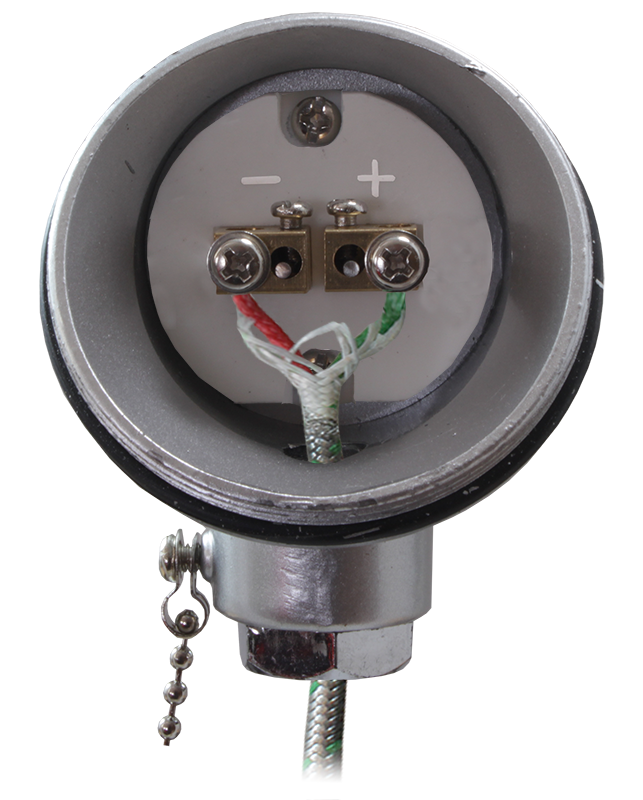

Колодка КТП-35-27-2, с подключенным проводом, смонтированная внутри коммутационной головки ГДТ-35-27-АР

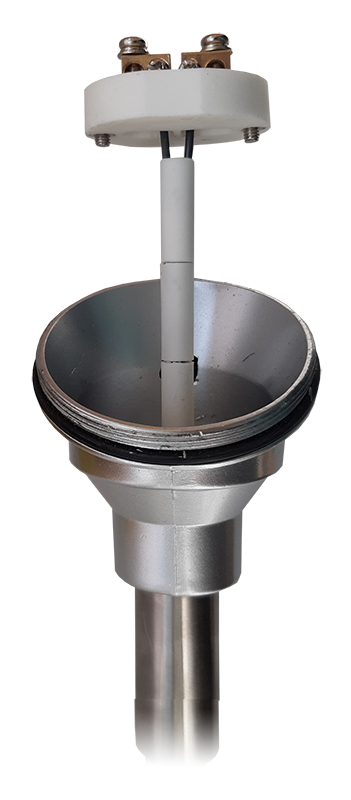

Клеммная колодка предназначена для установки в коммутационную головку термодатчика или для непосредственного соединения термодатчика с кабелем

Диаметр колодки: 26 мм, 35 мм, 42 мм, 44 мм, 49 мм, 55 мм
Расстояние между монтажными отверстиями: 19 мм, 27 мм, 33 мм, 40 мм, 46 мм
Количество контактов: 2, 3, 4
Количество монтажных отверстий: 2, 4
Максимальная рабочая температура: −40...+600°С
Материал корпуса: керамика МКР
Материал контактов: никелированная латунь

В закладки

от 144 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Особенности:

Корпус из керамики МКР обладает высокой термостойкостью, не плавится и не горит. Обеспечивает устойчивость к механическим повреждениям, износу, воздействию окружающей среды, высокую стойкость на пробой даже при воздействии влаги, устойчивость к токам поверхностной утечки
Контакты датчика и кабеля присоединяются с помощью винтов (кроме КТП-42-33-3-П, КТП-44-33-3-П см. "Монтаж и подключение")
Совместимость с коммутационными головками указана в таблице. Также колодки могут использоваться с прочими головками подходящих размеров

Соответствие клеммных колодок и коммутационных головок:

Коммутационная головка	Клеммная колодка
ГДТ-35-27-АР	КТП-35-27-2 КТП-35-27-4
ГДТ-42-33-АВ	КТП-42-33-4 КТП-42-33-3-П
ГДТ-51-33/40-АР	КТП-42-33-4 КТП-42-33-3-П КТП-44-33-3-П КТП-49-40-2 КТП-49-40-4
ГДТ-42-33-АС	КТП-42-33-4 КТП-42-33-3-П
ГДТ-46-33-НР	КТП-42-33-4 КТП-42-33-3-П КТП-44-33-3-П
ГДТ-61-46-АВ	КТП-55-41-2 КТП-55-41-4
ГДТ-65-33/36/40/43-АРИ	КТП-42-33-4 КТП-42-33-3-П КТП-44-33-3-П КТП-49-40-2 КТП-49-40-4 КТП-55-41-2 КТП-55-41-4

Монтаж и подключение:Клеммная колодка позволяет легко и быстро подключить контакты датчика температуры и контакты кабеля. Колодка монтируется в коммутационную головку с помощью винтов (не входят в комплект) для дополнительной защиты узла коммутации от внешних воздействий.

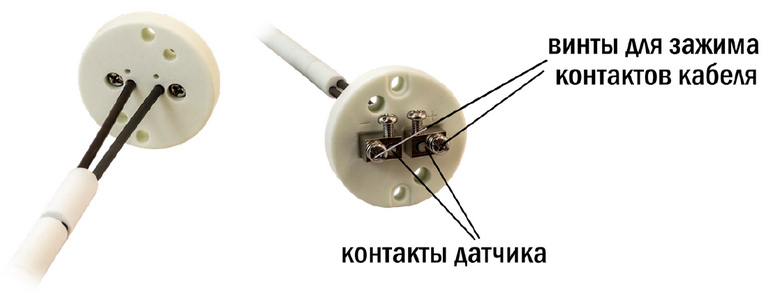

В колодках для удобного подключения выводов датчика имеются сквозные отверстия (кроме моделей КТП-26-19-2(4), КТП-55-41-2(4), КТП-42-33-3-П, КТП- 44-33-3-П): вывод датчика проходит в отверстие в основании колодки, отверстие в клемме и зажимается винтом. Выводы кабеля также зажимаются винтами

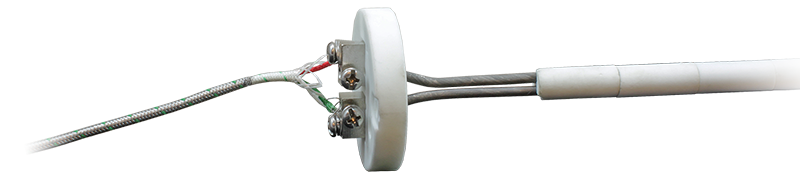

КТП-49-40-2 с термопарой ТП-А-1002-3,2

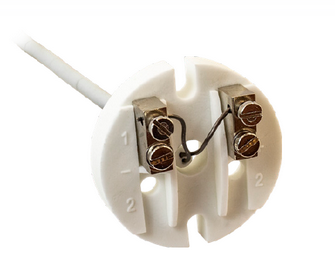

В моделях КТП-26-19-2(4) выводы датчика проходят через центральное отверстие в основании колодки и зажимаются боковыми винтами

КТП-26-19-2 с термопарой ТП-А-1003

В моделях КТП-55-41-2(4) выводы датчика проходят через центральное отверстие в основании колодки и подключаются через отверстия в клеммах

КТП-55-41-2 с термопарой ТП-А-1002-1,2

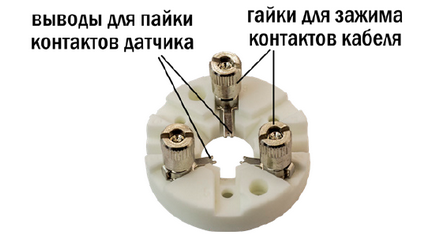

В модели КТП-42-33-3-П контакты датчика присоединяются пайкой, а кабеля – с помощью гаек с насечками (можно закручивать вручную)

КТП-42-33-3-П

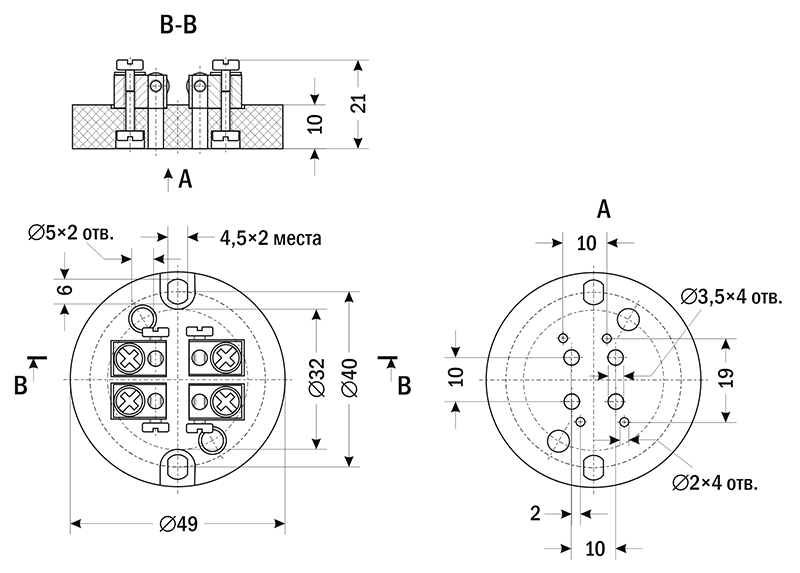

У колодок КТП-49-40-2 и КТП-49-40-4 имеются дополнительные монтажные отверстия с расстоянием между центрами 32 мм (см. чертеж). Можно использовать эти колодки для коммутационных головок с расстоянием между монтажными отверстиями 33 мм. Необходимо соблюдать осторожность при затягивании винтов, чтобы не вызвать разрушение колодки.

Технические характеристики:

Параметр	Значение
Параметр	КТП-26-19-2	КТП-26-19-4	КТП-35-27-2	КТП-35-27-4	КТП-42-33-4	КТП-42-33-3-П	КТП-44-33-3-П	КТП-49-40-2	КТП-49-40-4	КТП-55-41-2	КТП-55-41-4
Диаметр колодки	26 мм		35 мм		42 мм ±1,5 мм		44 мм	49 мм		55 мм
Расстояние между монтажными отверстиями	19 мм		27 мм		33...37 мм			32 мм 40 мм		41...46 мм
Количество контактов	2	4	2	4	4	3	3	2	4	2	4
Количество монтажных отверстий	2							4		2
Диаметр отверстий в основании колодки под выводы датчика	1 отв.×∅ 6 мм		2 отв.×∅ 1,5 мм 2 отв.×∅ 2,5 мм	4 отв.×∅ 1,5 мм 4 отв.×∅ 2,5 мм	4 отв.×∅ 4 мм	1 отв.×∅ 14 мм	4 отв.×∅ 4 мм	2 отв.×∅ 2 мм 2 отв.×∅ 3,5 мм	4 отв.×∅ 2 мм 4 отв.×∅ 3,5 мм	1 отв.×∅ 10 мм
Диаметр отверстий в клеммах под выводы датчика	–	–	2 отв. × ∅ 2,5 мм	4 отв. × ∅ 2,5 мм	4 отв.×∅ 3 мм	–	4 отв.×∅ 3 мм	2 отв.×∅ 3,5 мм	4 отв.×∅ 3,5 мм	2 отв.×∅ 2,5 мм	4 отв.×∅ 2,5 мм
Рабочая температура	−40...+600°С
Материал корпуса	керамика МКР (Al₂O₃ 45%, SiO₂ 55%)
Материал контактов	никелированная латунь

Габаритные размеры

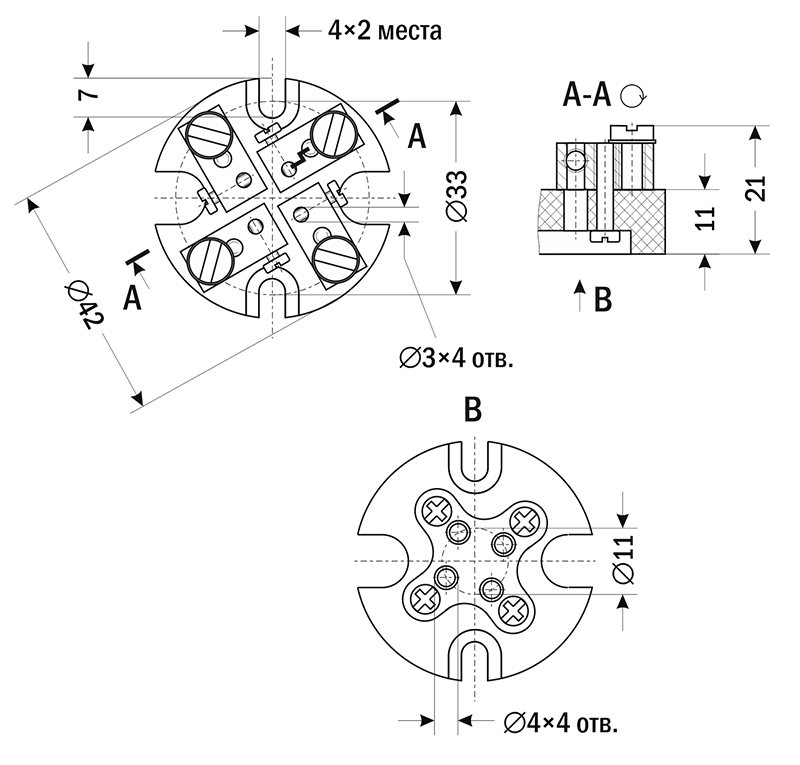

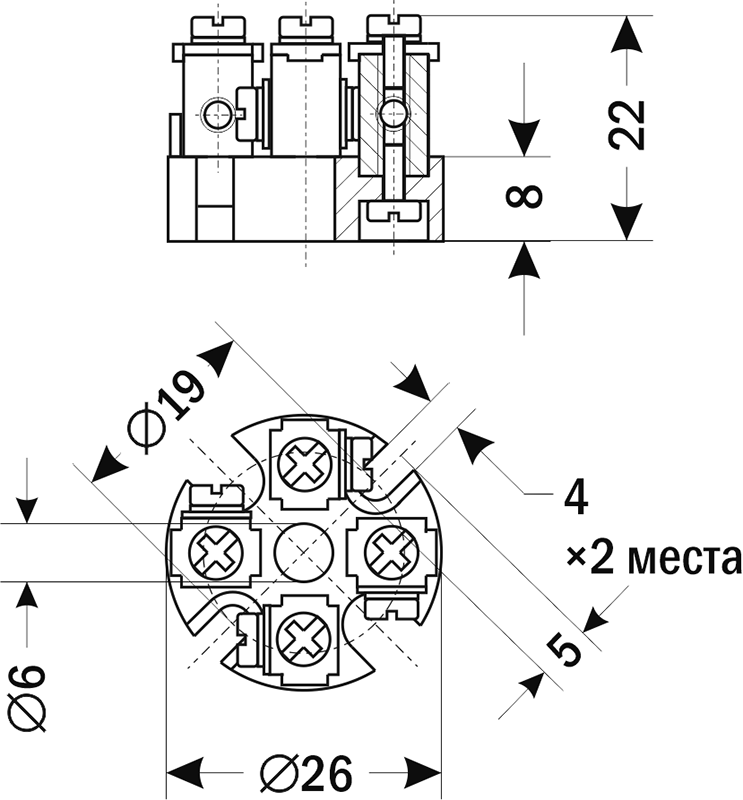

КТП-26-19-4 (КТП-26-19-2 аналогично, с 2 клеммами)

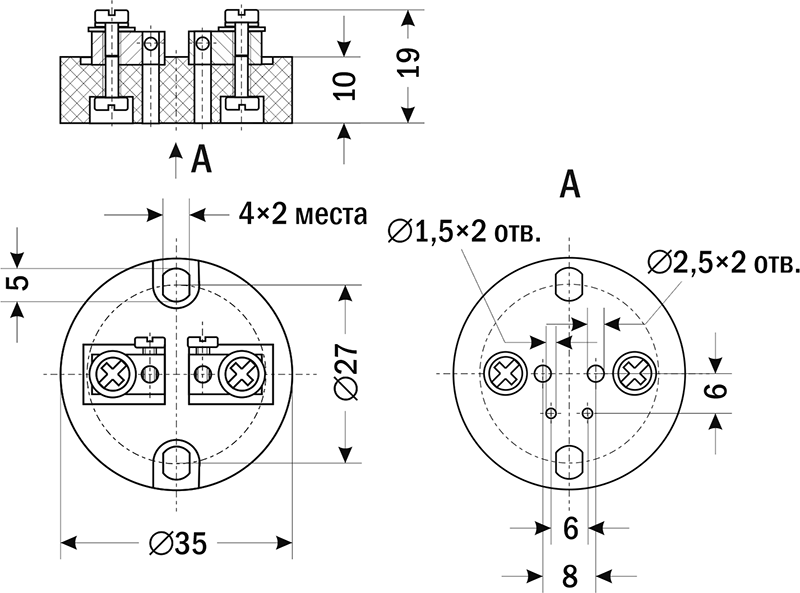

КТП-35-27-2

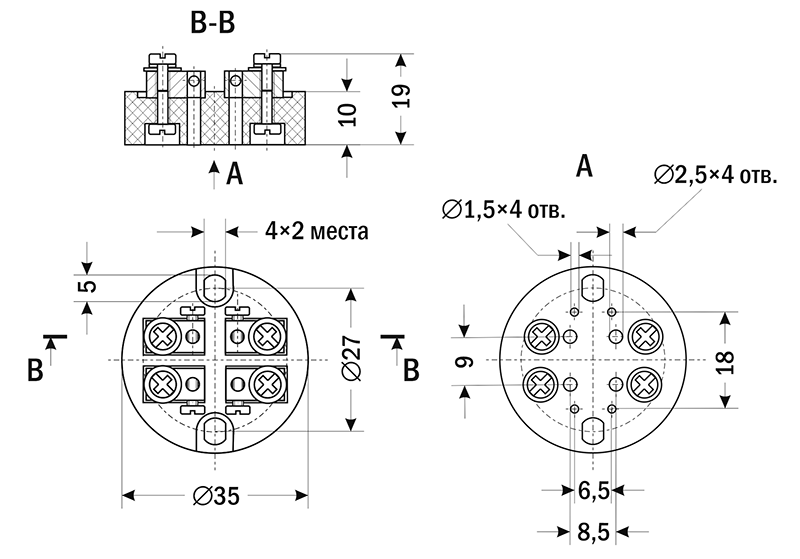

КТП-35-27-4

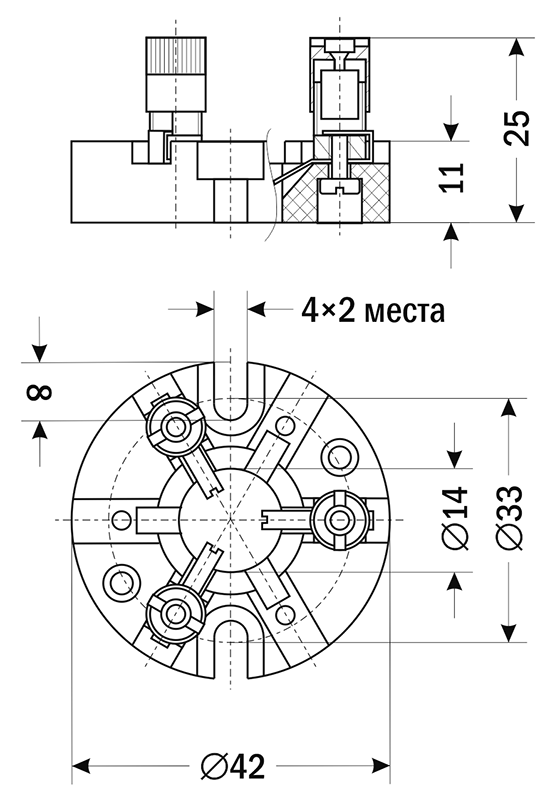

КТП-42-33-4

КТП-42-33-3П (КТП-44-33-3П аналогично, наружный диаметр 44 мм)

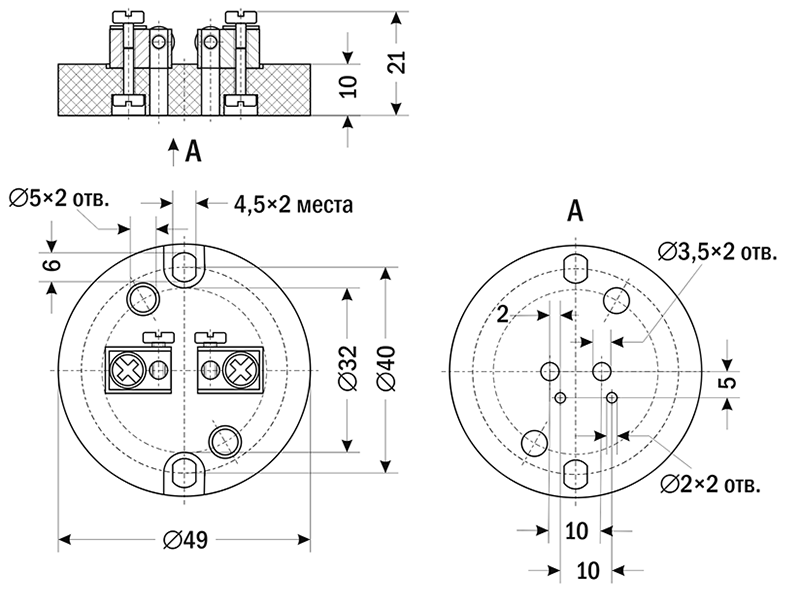

КТП-49-40-2

КТП-49-40-4

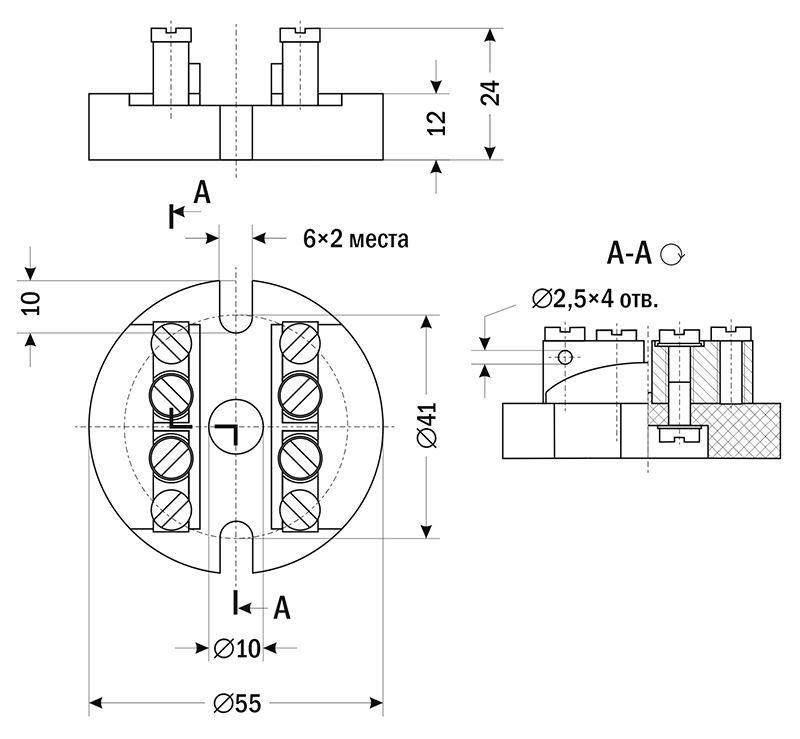

КТП-55-41-4 (КТП-55-41-2 аналогично, с 2 клеммами)

Версия: 2021-12-13-ЛВС
