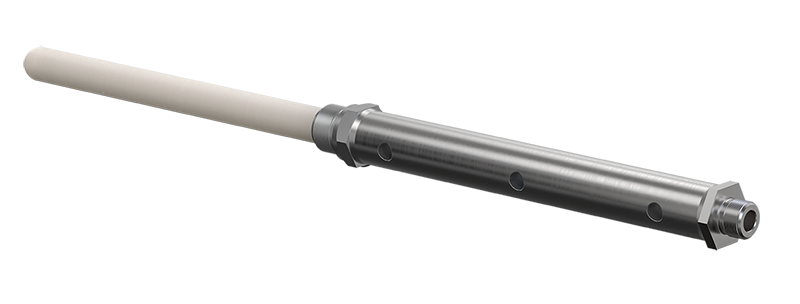

Чехол ОВЕН ЧЗ-дТПX155 предназначен для защиты высокотемпературных датчиков
дТП125,
дТП135,
дТП225,
дТП145,
дТП155 и
дТП165, а также использования в качестве вспомогательной части с термопарными вставками ДТПХхх1 на основе КТМС
Особенности:
- Твердая и газоплотная керамика позволяет защитить вставляемую внутрь термопару от агрессивного воздействия внешней среды
Технические характеристики:
Параметр | Значение |
Длина монтажной части | 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм или 1250 мм
|
Диаметр монтажной части | 20 мм, 30 мм |
Материал
| корунд CER795, сталь 12Х18Н10Т |
Длина монтажной части чехла защитного и соответствующая ему установочная длина монтажной части термопарной вставки:
Модель вставки
| Длина монтажной части ЧЗ-ДТПхХХ5, мм
|
250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
Установочная длина монтажной части Lв, мм
|
091 (как вставка в ДТПХ155)
| 279
| 349
| 429
| 529
| 659
| 829
| 1029
| 1279
| 1629
| 2029
|

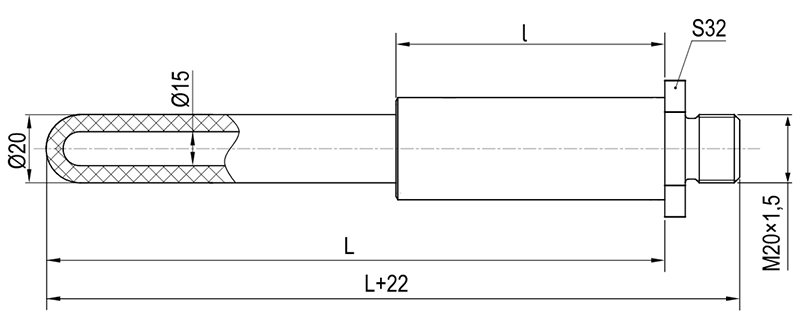

Габаритные размеры |
|
L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм
l = 80 мм (при L = 320 мм, 400 мм, 500 мм, 630 мм),
200 мм (при L = 800 мм),
400 мм (при L = 1000 мм),
650 мм (при L = 1250 мм)
|
Обозначение при заказе
|
|
Версия: 2023-04-13-ЛВС
