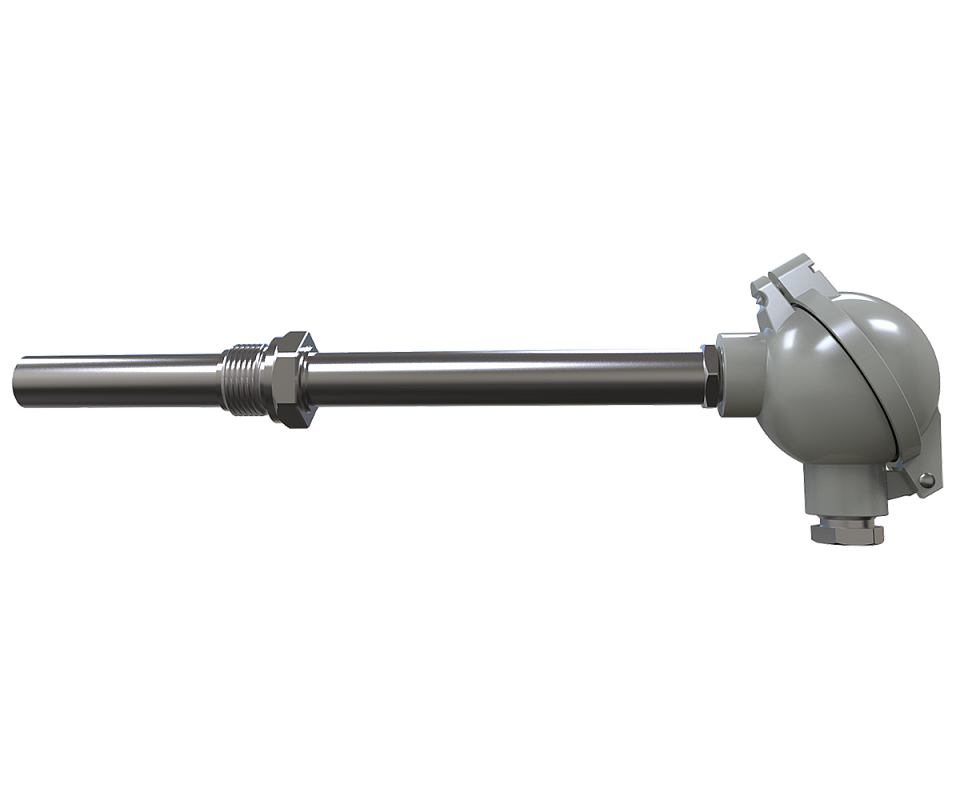

Термопара дТП135

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Номинальная статическая характеристика: ХА(K), ХК(L), НН(N)
Диапазон измеряемых температур: −40…+600°C, −40…+800°C, −40…+900°C, −40…+1000°С, −40…+1100°С, −40…+1250°С
Класс допуска: 1 или 2
Длина монтажной части: 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части: 20 мм
Тип спая: изолированный, неизолированный
Материал корпуса датчика: сталь 12Х18Н10Т, сталь AISI316Ti, сталь 15Х25Т, сталь AISI 310, сталь ХН45Ю
Исполнение коммутационной головки: металл

В закладки

от 3 780 руб. Наличие: 5...6 недель

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопара дТП135 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;

– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Модель	ДТПL135	ДТПК135	ДТПN135
Номинальная статическая характеристика	ХК (L)	ХА (К)	НН (N)
Диапазон измеряемых температур	−40…+600°C	−40…+800°C, −40…+900°C, −40…+1000°С, −40…+1100°С	−40…+1100°С, −40…+1250°С
Условное давление	0,25...16 МПа (зависит от конструктивного исполнения)
Класс допуска датчика	2	1 или 2
Допустимое отклонение	±2,5°С	±1,5°С (для 1 класса допуска датчика) ±2,5°С (для 2 класса допуска датчика)
Длина монтажной части (L)	250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части (D)	20 мм
Диаметр КТМС	3,0 мм	4,5 мм
Тип спая	изолированный, неизолированный
Тепловая инерция	≤ 2 с (изолированный) ≤ 1 с (неизолированный)	≤ 3 с (изолированный) ≤ 2 с (неизолированный)
Исполнение коммутационной головки	металл
Материал коммутационной головки	силумин
Материал корпуса датчика	сталь 12Х18Н10Т, сталь AISI316Ti	сталь 12Х18Н10Т, сталь AISI316Ti, сталь 15Х25Т, сталь AISI 310, сталь ХН45Ю	сталь AISI 310, сталь ХН45Ю
Степень защиты	IP65

Модель	Материал корпуса датчика	Диапазон измеряемых температур
ДТПL135	сталь 12Х18Н10Т	−40…+600°C
ДТПL135	сталь AISI316Ti	−40…+600°C
ДТПK135	сталь 12Х18Н10Т	−40…+800°C
	сталь 15Х25Т	−40…+1000°C
	сталь AISI316Ti	−40…+900°C
	сталь AISI 310	−40…+1100°C
	сталь ХН45Ю	−40…+1100°C
ДТПN135	сталь AISI 310	−40…+1100°C
ДТПN135	сталь ХН45Ю	−40…+1250°C

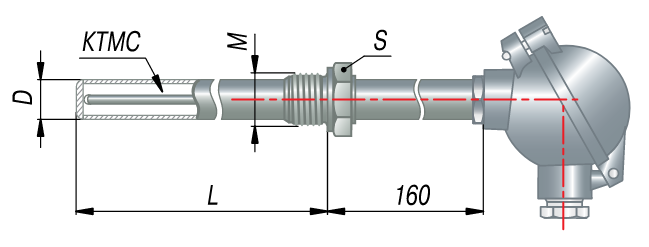

Габаритные размеры

L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм*
D = 20 мм

M = 27×2 мм**
S = 32 мм

* Длина монтажной части L выбирается при заказе

** По спец. заказу возможно изготовление датчика с трубной резьбой

Габаритные размеры коммутационной головки

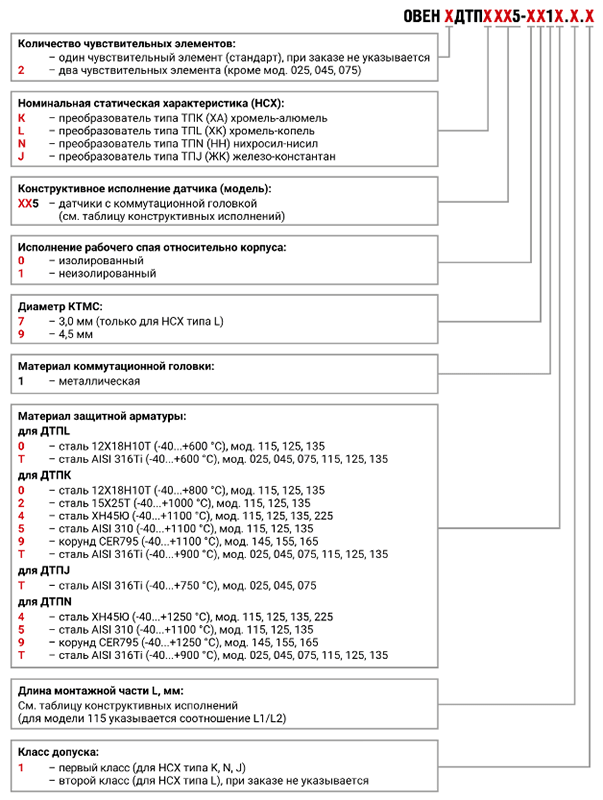

Обозначение при заказе ДТПXX5

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
