Игольчатый кран на высокое давление 41 МПа КИР-14В

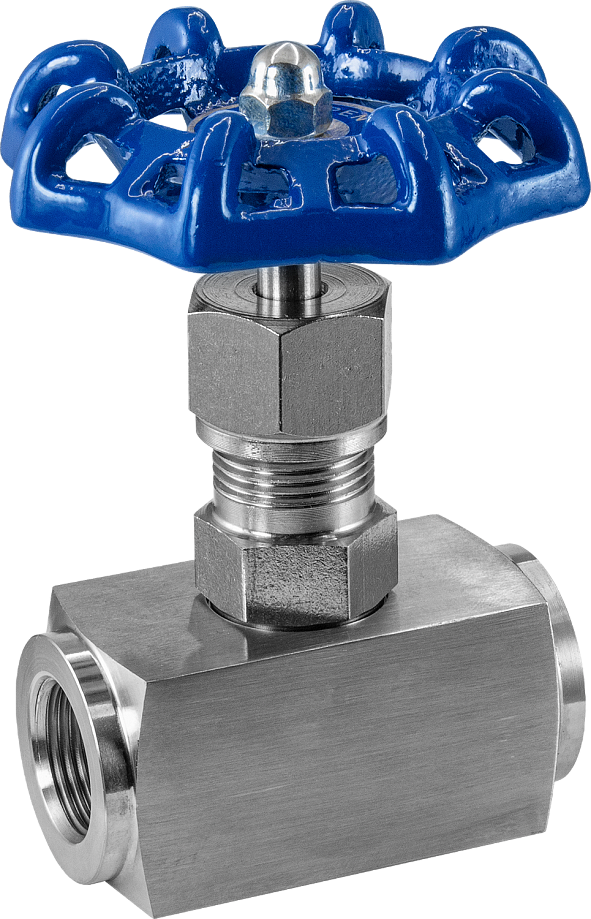

Кран игольчатый на высокое давление КИР-14В

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, азотная кислота, уксусная кислота
Рабочая температура: −20...+180°С
Максимальное рабочее давление: 41 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: нержавеющая сталь
Уплотнение запорного элемента: металл по металлу
Присоединение: резьбовое ½"...1"; М20×1,5

В закладки

от 2 340 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Кран игольчатый КИР-14В – это стальной кран высокого давления с игольчатым затвором, выдерживающий скачки давлений сред различной агрессивности при высоких температурахОсобенности:

Ручное управление краном
Плавное регулирование потока рабочей среды
Материал уплотнения в штоке: PTFE
Высокая герметичность
Надежность и простота конструкции
Удобство в эксплуатации и обслуживании
Долгий срок службы

Область применения: Кран игольчатый используется для оснащения трубных магистралей с жидкими и газообразными рабочими средами высокого уровня агрессивности и давления (химическая, пищевая, нефтеперерабатывающая и прочие виды промышленности). Широко применяется для присоединения аналитического и технологического оборудования (КИП). Является элементом современных систем кондиционирования и прочих инженерных коммуникаций. За счет простой конструкции запорного элемента и уплотнения металла по металлу игольчатый кран обеспечивает высокую герметичность даже при повышенных давлении и температуре.
Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Следует учитывать:

подача рабочей среды возможна только в одном осевом направлении
большое гидравлическое сопротивление
невозможность применения для вязких или сильно загрязненных сред

Принцип действия:Игольчатый кран КИР-14В представляет собой конструкцию запорной арматуры, затвор которой выполнен в форме узкого конусного цилиндра. При вращении рукоятки крана шток плавно перемещается по седлу вниз, перекрывая поток. При вращении рукоятки крана в обратную сторону шток поднимается вверх, открывая проход для рабочей среды трубопровода. Благодаря конической форме затвора возможна плавная регулировка потока рабочей среды в трубопроводе.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, азотная кислота, уксусная кислота
Материал корпуса крана/игольчатого затвора	Нержавеющая сталь
Материал уплотнения в штоке	PTFE
Температура рабочей среды	−20...+180°С
Максимальное рабочее давление	41 МПа
Диаметр условного прохода	15...25 мм
Присоединение крана	Резьбовое ½"...1"; М20×1,5

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, г
КИР-14В-15-1/2-GSM	15	2,2	½"	500
КИР-14В-15-20×1,5-MSM	15	2,2	М20×1,5	500
КИР-14В-20-3/4-GSM	20	4,1	¾"	616
КИР-14В-25-1-GSM	25	6,2	1"	2420

Расшифровка обозначения на примере крана КИР-14В-15-1/2-XYZ:
КИР-14В – модель крана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба, M – метрическая резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: M – металл по металлу.

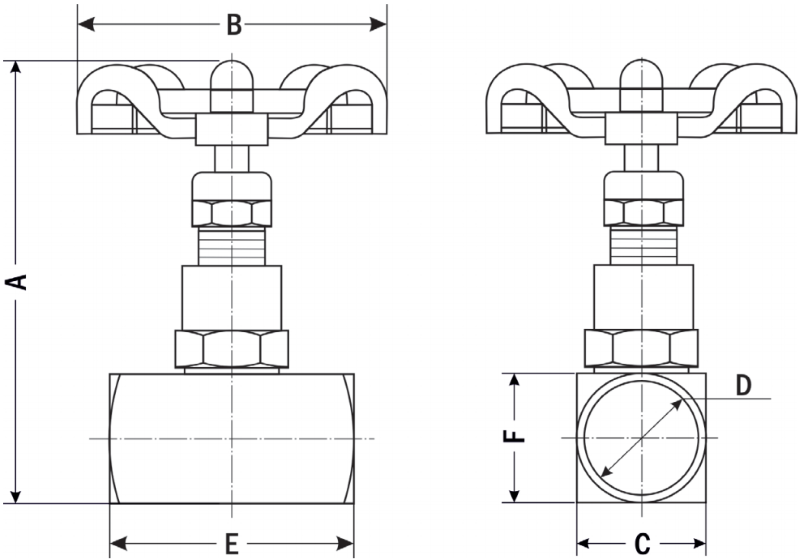

Габаритные размеры

Размеры, мм
	КИР-14В, Ду, мм
	-15	-15	-20	-25
D	½"	М20×1,5	¾"	1"
A	98		98	124
B	60		60	77
C	30		35	40
E	60		64	65
F	30		35	40

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2024	0.61 Мб

Артикул	Диаметр условного прохода, мм	Присоединение крана	Срок поставки	Стоимость
15 20 25	1/2" 3/4" 1" М20х1,5

Артикул	Модель	Диаметр условного прохода, мм	Присоединение крана	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Присоединение крана	Срок поставки	Стоимость
K19737	КИР-14В-15-1/2-GSM	15	1/2"	Со склада	2340 руб. – +
K19740	КИР-14В-15-20x1,5-MSM	15	М20х1,5	Со склада	2340 руб. – +
K19738	КИР-14В-20-3/4-GSM	20	3/4"	Со склада	3068 руб. – +
K19739	КИР-14В-25-1-GSM	25	1"	Со склада	5006 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Присоединение крана	Срок поставки	Стоимость
K19737	КИР-14В-15-1/2-GSM	15	1/2"	Со склада	2340 руб. – +
K19740	КИР-14В-15-20x1,5-MSM	15	М20х1,5	Со склада	2340 руб. – +
K19738	КИР-14В-20-3/4-GSM	20	3/4"	Со склада	3068 руб. – +
K19739	КИР-14В-25-1-GSM	25	1"	Со склада	5006 руб. – +
