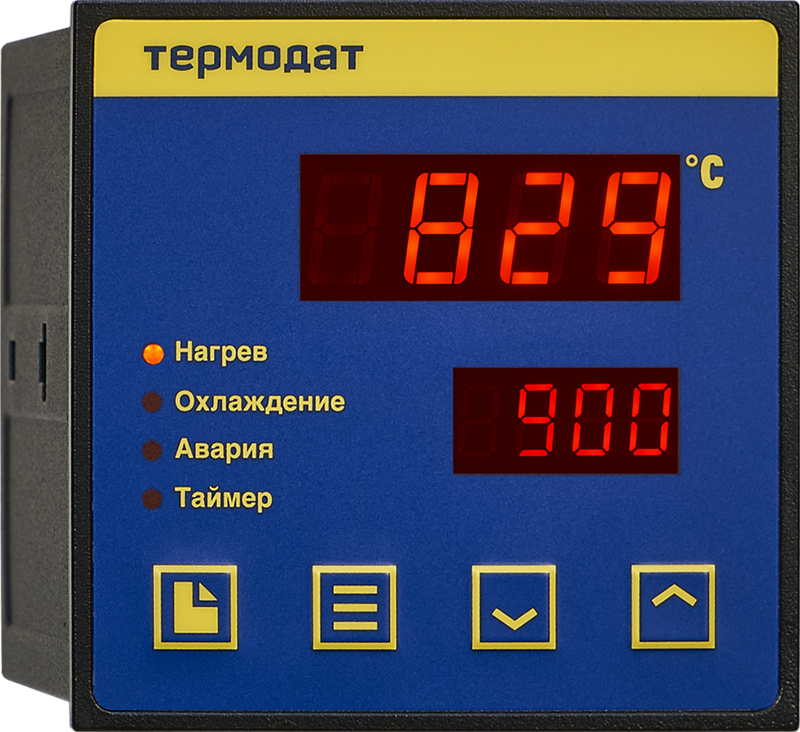

Одноканальный регулятор температуры Термодат-10К7-А

Одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами

Входы: 1 универсальный
Выходы: 1 реле, 1 транзисторный, 1 симисторный
Реле: ~10 А, 230 В
Закон регулирования: ПИД, двухпозиционный
Диапазон измерения температур: −270...+2500°С (зависит от типа датчика)
Интерфейс: RS485 (опция)
Монтаж: в щит

В закладки

от 9 192 руб. Наличие: 2...3 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Термодат-10К7-А - одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение +1°С или +0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана

Особенности:

Регулятор температуры
ПИД или позиционное регулирование
Автоматическая настройка ПИД-коэфиициентов
Возможен транзисторный или симисторный выход
Универсальный вход
Реле температуры
Аварийная сигнализация
Таймер
Контроль обрыва датчика
Защита "холодного" нагревателя
Прочный пластиковый корпус
Гарантия 5 лет

Предназначен для:

Измерения температуры
ПИД-регулирования температуры
Аварийной сигнализации

Технические характеристики:

Параметр		Значение
Измерительный универсальный вход
Общие характеристики	Полный диапазон измерения	−270...+2500°С (зависит от типа датчика)
	Время измерения,не более	Для термопары	Для термометров сопротивления
	Время измерения,не более	0,5 сек	0,7 сек
	Класс точности	0,25
	Разрешение	+1°C или +0,1°C (выбирается пользователем)
Подключение термопары	Типы термопар	ТХА (К), ТХК (L), ТЖК (J), ТМК (Т), ТНН (N), ТПП (S), ТПП (R), ТПР (В), ТВР (А-1, А-2, А-3)
Подключение термопары	Компенсация температуры холодного спая	Автоматическая компенсация или ручная установка температуры компенсации в диапазоне от 0 до +100°C или отключена
Подключение термометра сопротивления	Типы термометров сопротивления	Pt (α=0,00385°С⁻¹), М (α=0,00428°С⁻¹), П (α=0,00391°С⁻¹), Н (α=0,00617°С⁻¹)
	Сопротивление при 0°С	100 Ом или любое другое в диапазоне 10...150 Ом
	Компенсация сопротивления проводов	Автоматическая компенсация по трёхпроводной схеме (сопротивление каждого провода не более 20 Ом)
	Измерительный ток	0,25 мА
Подключение датчиков	Измерение напряжения	−10...80 мВ
	Измерение тока	0...40 мА (с внешним шунтом 2 Ом)
	Измерение сопротивления	10...300 Ом
Выходы
Реле	Максимальный коммутируемый ток (на активной нагрузке)	~10 А, 230 В
	Метод управления мощностью	При ПИД регулировании: – широтно-импульсный (ШИМ) При двухпозиционном регулировании – вкл/выкл
	Назначение	Управление нагревателем, управление охладителем, аварийная сигнализация, сигнал таймера
	Применение	Управление нагрузкой до 10 А, включение пускателя, промежуточного реле и др.
Транзисторный выход	Выходной сигнал	12...20 В, ток до 30 мА, импульсный или цифровой сигнал
	Метод управления мощностью	При ПИД регулировании: - широтно-импульсный (ШИМ) - метод равномерно распределенных сетевых периодов (РСП) - фазо-импульсное (фазо-угловое) управление с помощью силовых блоков типа ФИУ или МБТ При двухпозиционном регулировании: - вкл/выкл
	Назначение	Управление нагревателем, управление охладителем
	Применение	Подключение силовых блоков СБ, ФИУ или МБТ
Релейно-симисторный	Особенности	Выход комбинированного типа. Может работать как реле, как симистор или как реле и симистор одновременно
	Максимальная нагрузка	~10 А, 230 В при конфигурации выхода как реле, реле-симистор ~1 А, 230 В при конфигурации выхода как выход симисторного типа
	Применение	Управление нагревателем или охладителем, аварийная сигнализация
Регулирование температуры
Закон регулирования	- ПИД закон - двухпозиционный закон (on/off, вкл/выкл) - двухпозиционный закон с ограничением мощности
Особенности	- Функция автонастройки ПИД коэффициентов - Возможность ограничения максимальной и минимальной мощности
Применение	Управление нагревателем или охладителем или одновременно нагревателем и охладителем (для модели с двумя и более выходами)
Таймер
Режим работы	- Запуск таймера оператором - Запуск таймера по достижении заданной температуры
Диапазон	От 1 секунды до 100 часов
Интерфейс (опция)
Интерфейс	Тип интерфейса	RS485
	Скорость обмена	9600...115200 бит/сек
	Особенности	Изолированный
	Протокол	Modbus ASCII, Modbus RTU, Термодат (автоопределение)
Аварийная сигнализация
Режимы работы	- Превышение аварийной температуры - Снижение температуры ниже аварийной уставки - Перегрев выше уставки регулирования на заданную величину - Снижение температуры ниже уставки на заданную величину - Выход из зоны около уставки регулирования
Особенности	- Функция блокировки аварии при включении прибора - Функция подавления «дребезга» сигнализации,фильтр до 30 секунд
Сервисные функции
Контроль обрыва термопары или термометра сопротивления и короткого замыкания термометра сопротивления
Возможность ограничения диапазона изменения уставки
Ограничение уровня доступа к параметрам настройки
Защита холодного нагревателя – плавное нарастание выводимой мощности при включении
Цифровая фильтрация сигнала
Режим ручного управления мощностью нагревателя
Возможность введения поправки к измеренной температуре
Питание
Номинальное напряжение питания	~230 В (115...265 В), 50 Гц; =24 В (20,4...28,4 В) (опционально) Потребляемая мощность не более 10 Вт
Общая информация
Индикаторы	Четырехразрядный LED индикатор красного цвета, высота символов 14 мм Одиночный светодиод состояния выхода
Технические условия	ТУ 4218-004-12023213-2013
Сертификация	Приборы «Термодат» внесены в Государственный реестр средств измерений Российской Федерации
Метрология	Поверка приборов «Термодат» должна осуществляться в соответствии с действующей методикой поверки
Метрология	Межповерочный интервал 2 года
Условия эксплуатации	Рабочий диапазон от −30...+50°С, влажность 0...95%, без конденсации влаги при +35°С
Степень защиты	IP20 IP67 со стороны передней панели после установки в щит

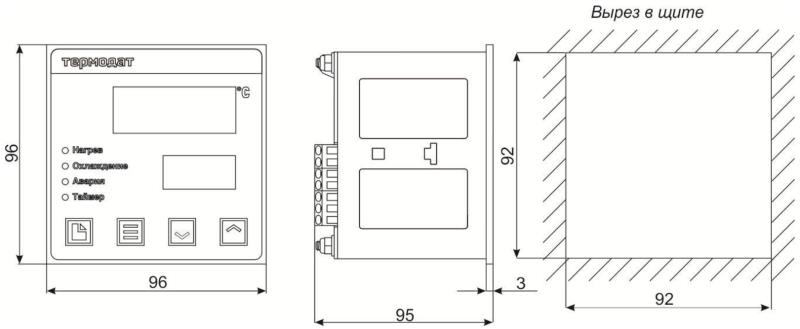

Габаритные размеры

Версия: 2020-12-09-ШАР

Артикул	Модель	Срок поставки	Стоимость
10К7-А 10К7-А-485

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
O41129	10К7-А	2...3 недели	9192 руб. – +
O41130	10К7-А-485	2...3 недели	11484 руб. – +
