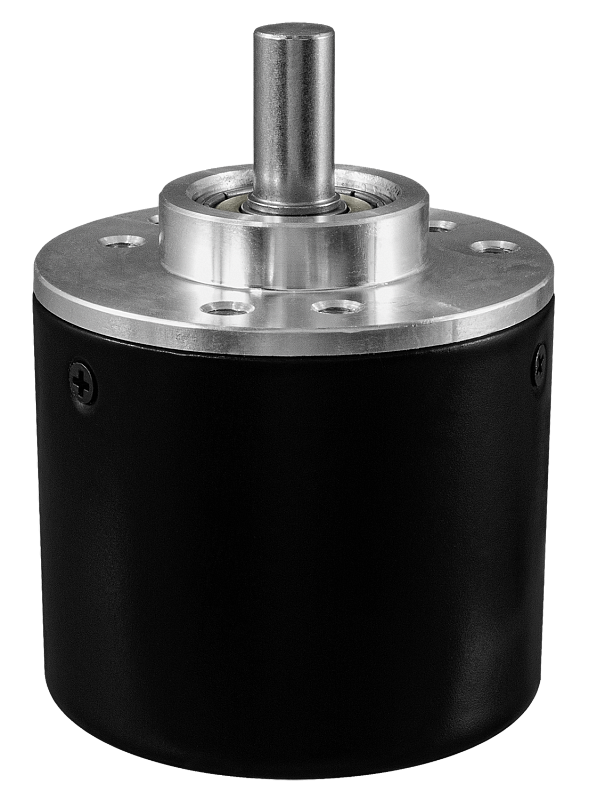

Инкрементальный энкодер ARCOM-B38S предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:
Форма выходного сигнала:
- BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Технические характеристики:
Параметр | Значение
|
Количество импульсов на оборот | 360, 1024, 3600
|
Диаметр корпуса | 38 мм
|
Диаметр вала
| 6 мм
|
Тип выхода
| NPN
|
Питание
| =5…24 В
|

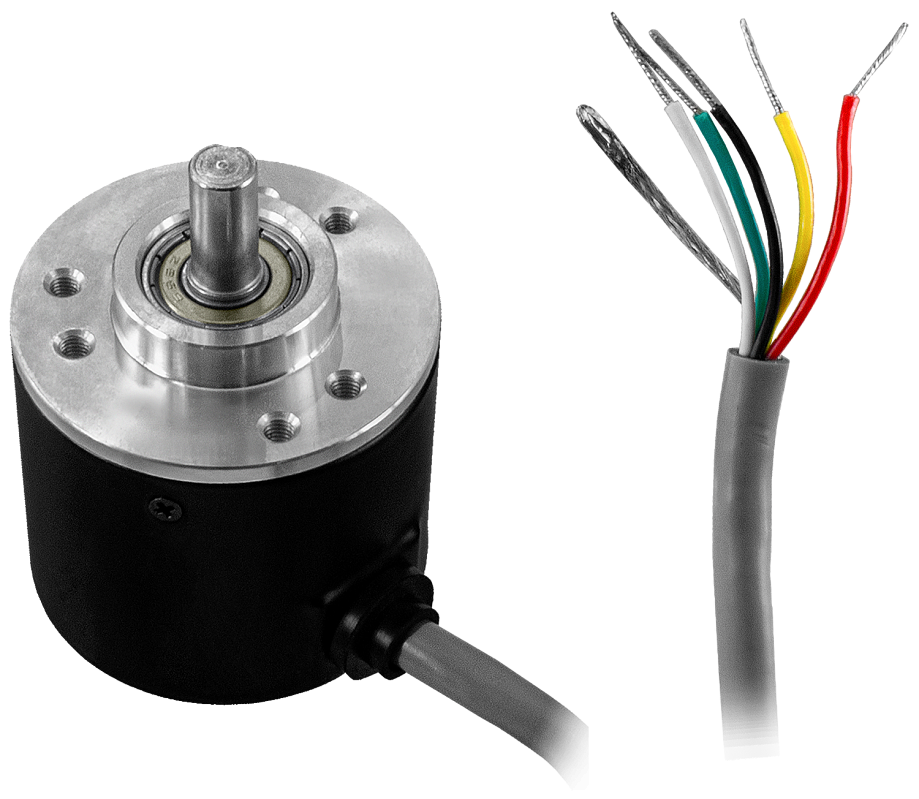

Присоединение | Кабельный вывод
|
Габаритные размеры
| ∅ 38×51 мм |
Вес | 140 г
|

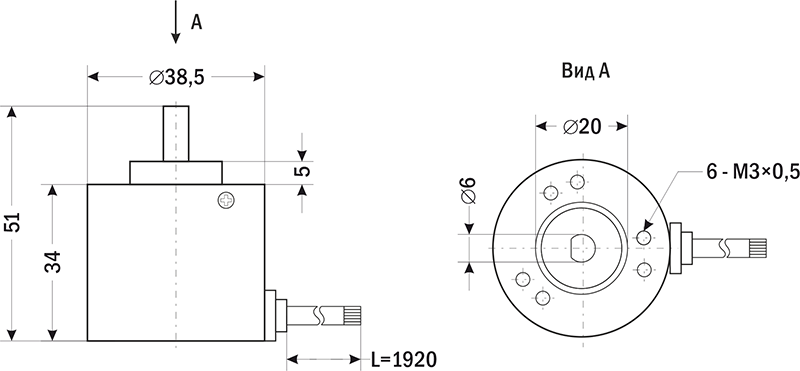

Габаритные размеры |
 |
Версия: 2023-05-31-ЛВС
